KVM虚拟化网络配置全解析：从NAT到桥接的深度理论阐释

前言：网络配置

1、NAT图形网络配置

        ping百度和kvm均通

2、NAT网络字符网络配置

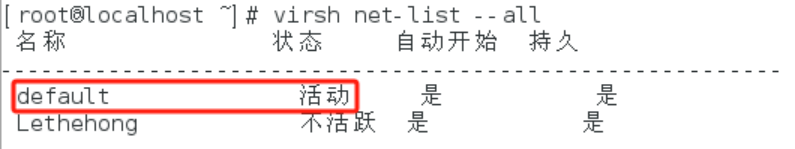

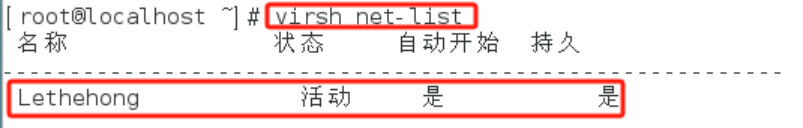

查看虚拟网络状态

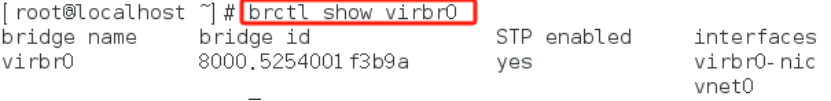

查看网桥virbr0

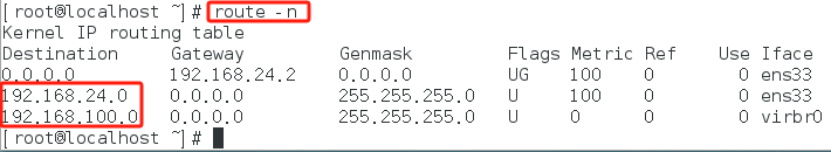

查看宿主机的路由表

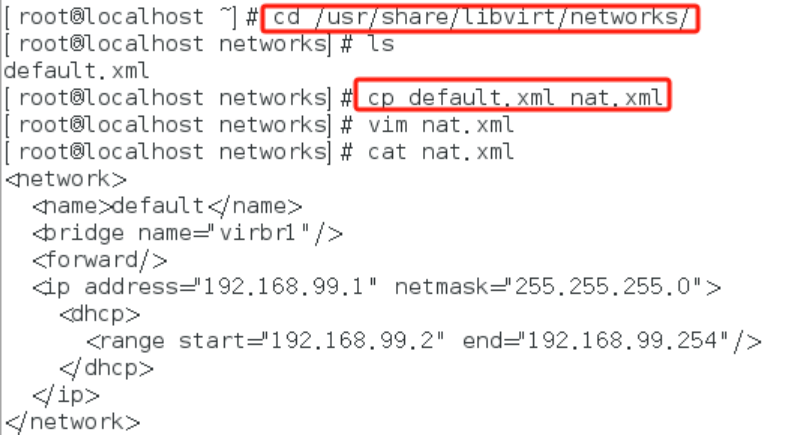

生产新的配置文件nat.xml

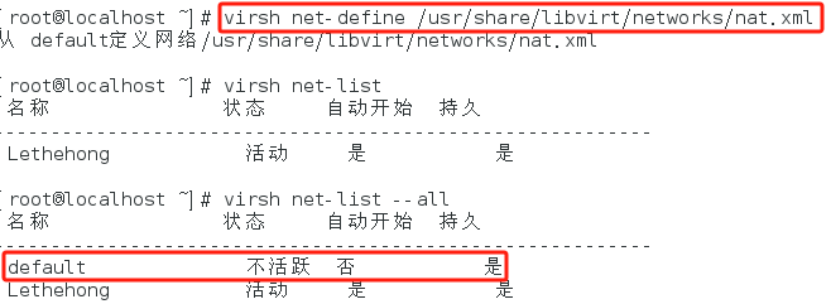

 定义网络

 激活default网络

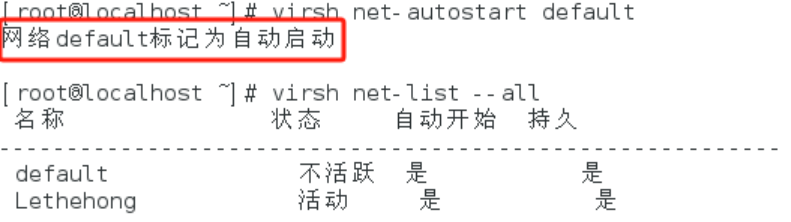

自动启动default网络

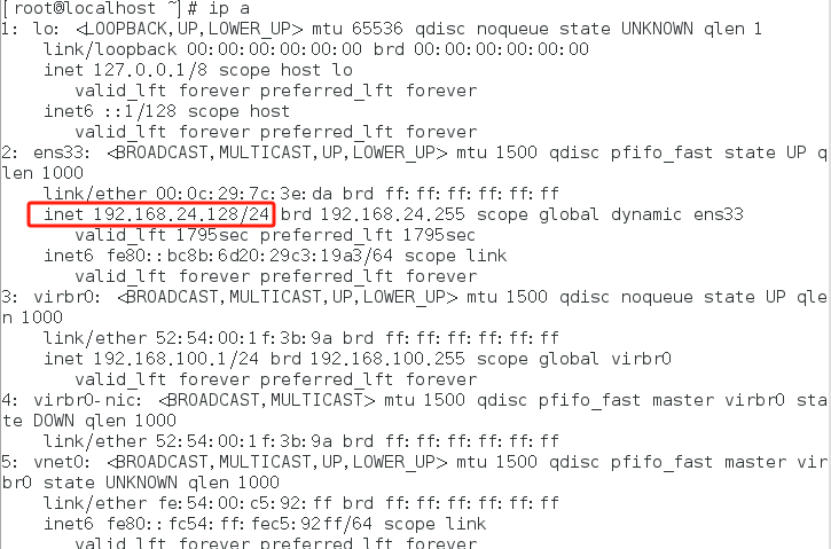

 获取IP地址并ping通外网百度

3、桥接

        网桥的配置方法

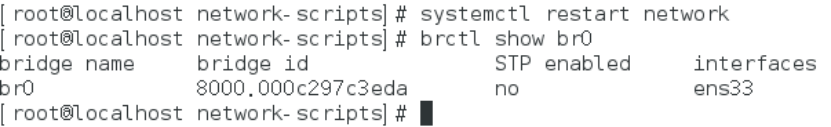

重启网络

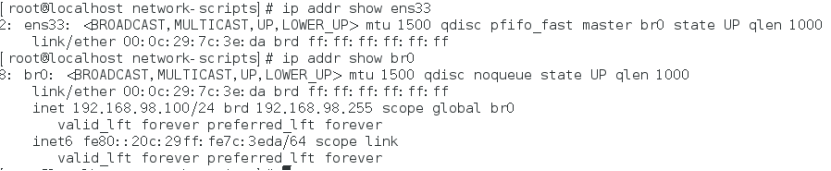

查看IP地址

查看网桥

 互ping通

一、KVM网络架构基础理论

1、虚拟化网络层次模型

KVM的网络架构基于Linux内核的虚拟化支持，采用三层网络模型：

• 物理层：宿主机的真实网卡（如eth0）
• 虚拟化层：TAP/TUN设备、虚拟交换机（virbr0）
• 客户机层：虚拟网卡（virtio-net）

2、数据流转路径

当虚拟机发送数据包时，遵循以下路径：

虚拟机网卡 → 虚拟交换机 → NAT/桥接处理 → 物理网卡 → 外部网络

3、网络隔离机制

Linux网络命名空间（network namespace）为每个虚拟网络创建独立的环境，通过以下命令验证：

ip netns list

二、NAT网络模式深度解析

1、NAT网络拓扑结构

• virbr0：默认虚拟网桥（IP 192.168.122.1）
• vnetX：动态创建的TAP设备
• iptables规则：自动生成的SNAT规则

2、配置文件解析（nat.xml）

<network>
  <name>default</name>
  <forward mode='nat'/> <!-- NAT转发模式 -->
  <bridge name='virbr0' stp='on' delay='0'/>
  <ip address='192.168.122.1' netmask='255.255.255.0'>
    <dhcp>
      <range start='192.168.122.2' end='192.168.122.254'/>
    </dhcp>
  </ip>
</network>

3、关键操作原理

• virsh net-define：将XML配置写入/etc/libvirt/qemu/networks/
• virsh net-start：通过dnsmasq启动DHCP服务
• 自动启动配置：systemd服务单元/libvirt.service的依赖关系

4、连通性验证技术细节

# 查看NAT规则
iptables -t nat -L -n -v
# 跟踪数据包路径
tcpdump -i virbr0 -nnv

三、桥接模式核心技术剖析

1、桥接网络拓扑架构

• br0：手动创建的网桥设备
• 物理网卡绑定：eth0转换为桥接端口

2、网络配置流程

# 创建持久化网桥配置
nmcli con add type bridge con-name br0 ifname br0
nmcli con modify br0 ipv4.addresses 192.168.1.100/24
nmcli con modify br0 ipv4.gateway 192.168.1.1
nmcli con modify br0 ipv4.dns "8.8.8.8"
nmcli con up br0

3、虚拟机组网策略

• MAC地址管理：避免地址冲突的哈希算法
• VLAN支持：通过802.1Q协议实现虚拟网络隔离
• QoS控制：tc工具实现带宽限制

四、网络配置对比分析

五、底层网络实现原理

1、Linux网桥工作机制

• 基于IEEE 802.1D标准实现
• 使用STP协议防止环路
• FDB（Forwarding Database）表管理MAC地址

2、QEMU网络后端

• User Mode Networking：SLIRP协议实现（性能差）
• TAP设备：内核级网络加速（推荐模式）
• Vhost-net：内核加速模块，降低上下文切换开销

3、虚拟网络性能优化

# 启用巨帧（Jumbo Frame）
ip link set dev br0 mtu 9000
# 调整网桥参数
sysctl -w net.bridge.bridge-nf-call-iptables=0

六、故障排查与诊断方法

1、连通性检测矩阵

2、常见问题解决方案

• DHCP分配失败：检查dnsmasq进程状态
• NAT转发异常：验证iptables的MASQUERADE规则
• 桥接不通：确认物理网卡已加入网桥组

七、高级网络配置扩展

1、SDN集成方案

• OpenvSwitch替换Linux Bridge
• VXLAN隧道实现跨主机网络
• OpenFlow流表控制

2、安全增强配置

<!-- 启用端口隔离 -->
<virtualport type='openvswitch'>
  <parameters interfaceid='09b11c53-8b5c-4eeb-8f00-d84eaa0aaa4f'/>
</virtualport>

 3、IPv6双栈支持

# 修改网络定义
<ip family='ipv6' address='2001:db8:ca2:2::1' prefix='64'/>

八、性能监控与优化

1、关键性能指标

• 包转发率（PPS）
• 带宽利用率
• TCP重传率

2、监控工具链

# 实时流量分析
nload -m br0
# 深度包检测
tshark -i br0 -f "tcp port 22"
# 性能基准测试
iperf3 -c 192.168.1.100 -P 8

九、容器与虚拟机网络集成

CNI插件整合

• Flannel与KVM共存方案
• Calico BGP路由通告
• Multus多网卡支持

十、总结

KVM网络配置需在NAT模式（隔离易用）与桥接模式（高性能直连）间权衡，前者通过虚拟网桥实现开发环境隔离，后者借助物理网卡绑定达成生产级网络性能，需结合安全策略与流量监控实现最优部署。
