施耐德ATV310变频器恒压供水应用设置：PID和休眠唤醒参数设置方法

问题：

施耐德ATV310变频器如何设置恒压供水应用？如何设置PID和休眠唤醒的参数？

功能需求描述：

针对恒压供水场景，配置ATV310变频器实现以下控制逻辑：

• 压力表量程：0-10kg，模拟量输出0-10V
• 目标压力：5kg稳压
• 休眠条件：压力达5kg后低频运行20s
• 唤醒条件：压力降至3kg以下

关键设置步骤

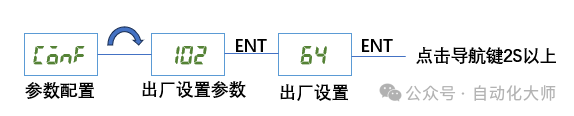

1. 系统初始化

执行恢复出厂设置：防止参数冲突

2. PID配置反馈通道

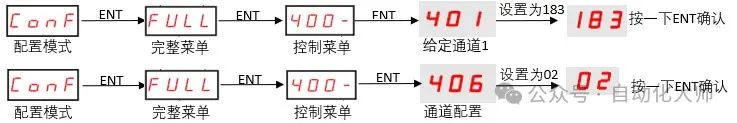

ATV310仅能配置AI1为PID反馈输入端子，因此设置给定通道1为集成导航按钮，设置通道配置为分离模式。

• 通道模式：设为分离模式
• 给定通道1：配置为集成导航按钮

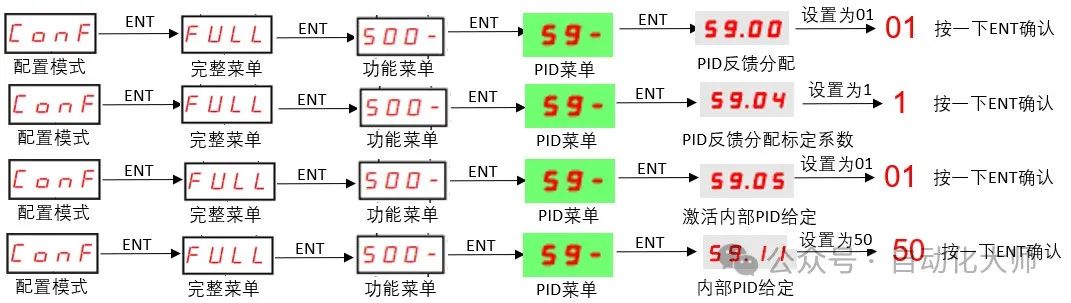

PID反馈端子设置为1模拟量端子。内部PID给定设置为是，内部PID给定值为50%，表示目标压力为5公斤。

参数59.11：目标压力百分比（由于目前的多数远传压力表，内部串有电阻，5公斤压力时反馈不一定是50%，可能需现场校准）

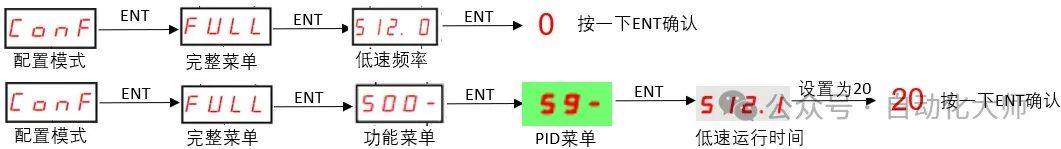

3. 休眠/唤醒逻辑设置休眠触发：

压力≥5kg时，低频运行20s后休眠唤醒触发：

压力<3kg时自动唤醒

三、参数验证流程强制启动测试：

1. 短接LI1与+24V启动变频器
2. 压力<5kg：频率应从0加速至50Hz
3. 压力≥5kg：频率应从50Hz降为0Hz
4. 低频运行20s后应进入休眠
5. 压力<3kg时应唤醒重启
