Chip Test socket工程师：可靠性测试中的HTOL测试解决方案

集成电路在汽车电子、5G通信、人工智能等领域的广泛应用，芯片的长期可靠性成为产品质量的核心保障。HTOL（High Temperature Operating Life，高温工作寿命测试）作为可靠性测试的“金标准”，通过模拟极端工况加速芯片老化，验证其在高温高压下的长期稳定性。本文将深入解析HTOL的定义、测试方法、标准及国产设备（如鸿怡电子老化测试座）的关键技术应用，为芯片设计与制造提供参考。

芯片HTOL老化测试

一、芯片HTOL测试的定义与核心目标

HTOL测试是一种通过高温、高压应力加速芯片潜在失效机制的可靠性验证方法。其核心目标包括：

1. 寿命评估：预测芯片在正常使用条件下的寿命，通常要求通过1000小时测试的芯片寿命可达10年以上。

2. 失效机制暴露：通过高温（通常≥125℃）和最大工作电压的持续加载，加速电迁移、热载流子效应等物理失效过程。

3. 参数漂移监测：记录关键参数（如漏电流、阈值电压）在老化前后的变化，确保其在允许范围内。

二、芯片HTOL测试方法及流程

1. 测试参数设置

温度：根据芯片应用场景选择等级（如车载芯片需满足AEC-Q100标准，Grade0对应150℃，Grade1对应125℃）。

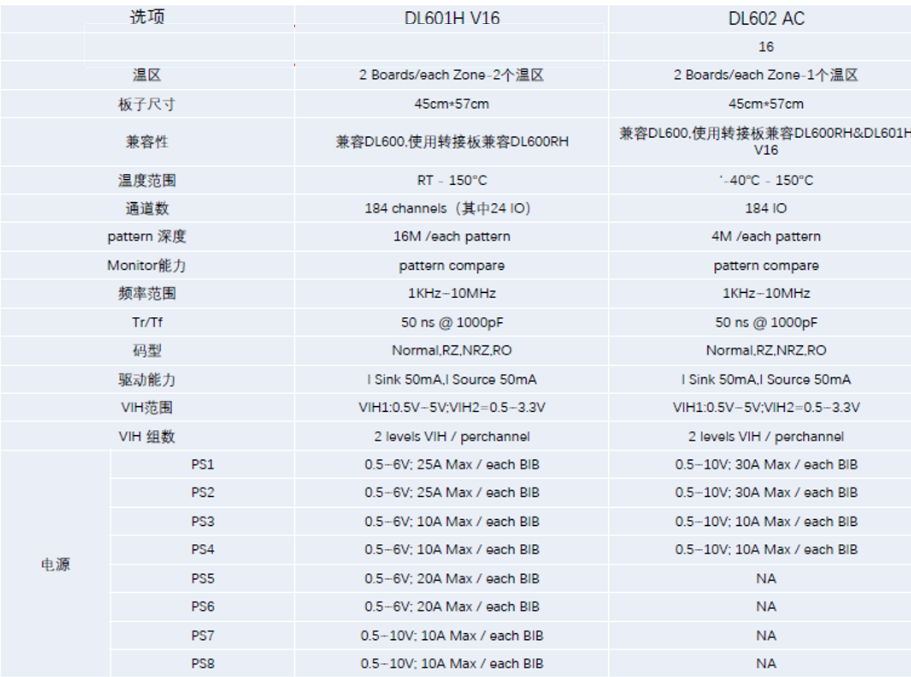

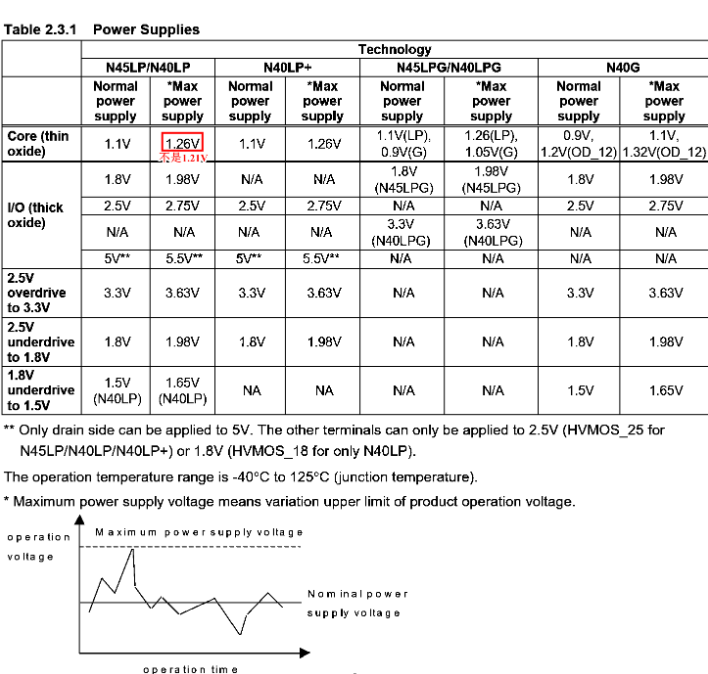

电压：施加芯片标称最高工作电压的1.1-1.3倍，以加速电应力失效。

时间：标准测试时间为1000小时，部分高可靠性场景延长至2000小时。

2. 样品选择与批次管理

抽样要求：从不连续的三批次中抽取，每批次至少77颗样品，确保统计意义。

预处理：含非易失性存储器的芯片需先进行擦写循环预处理（如JESD22-A117标准）。

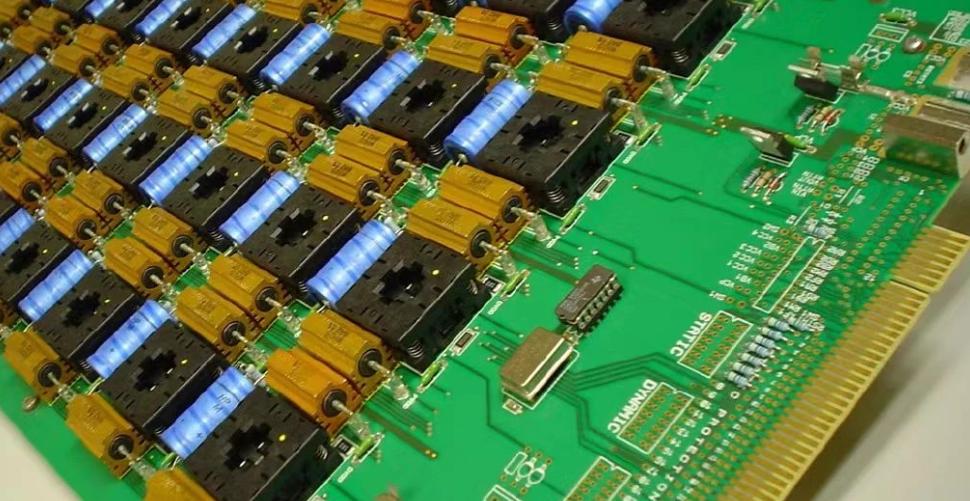

3. 老化板设计

结构选择：

子母板方式：适用于引脚少（<200 Pin）、封装小的芯片，母板复用降低成本。

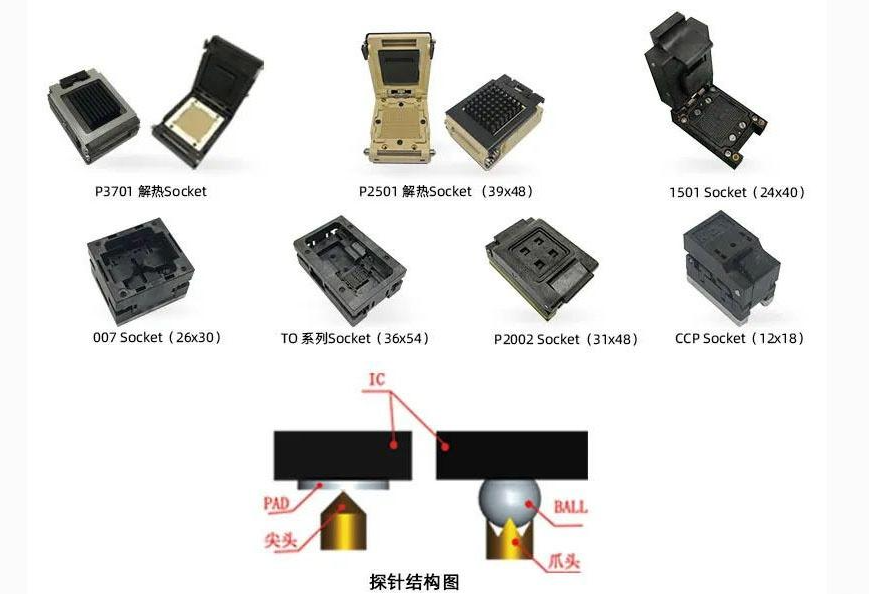

Socket方式：针对高引脚数（如BGA封装）芯片，鸿怡电子的老化测试座通过精密探针实现信号稳定传输，支持ATE回测简化流程。

电路设计：

外围器件余量：电源滤波电容需耐高温（≥150℃）、高耐压（≥50V），确保高温稳定性。

保护措施：每颗芯片电源独立加装保险丝，防止短路扩散。

4. 测试过程监控

实时数据采集：监控电压、电流、寄存器数据及温度，记录异常波动。

ATE测试：老化前后均需进行自动测试设备（ATE）验证，对比参数漂移（如漏电流变化<10%）。

芯片HTOL老化测试

三、芯片HTOL测试条件与行业标准

1. 核心标准

JESD22-A108：定义HTOL测试的温度、电压及时间要求，适用于通用集成电路。

AEC-Q100：车规级芯片强制标准，要求Grade0（150℃）测试1000小时，失效率为0 DPPM。

MIL-STD-883：军用芯片标准，扩展温度范围至-55℃~175℃，测试时间延长至2000小时。

2. 环境与设备要求

温控精度：老化炉温度波动需≤±1℃，鸿怡电子测试座采用碳纤维基板，在-55℃~155℃范围内保持±5μm对位精度。

信号完整性：同轴探针设计将寄生电感降至0.1nH以下，支持40GHz高频信号测试。

芯片HTOL老化测试

四、鸿怡电子芯片HTOL老化测试座的关键应用

1. 精密结构与材料创新

宽温域适配：采用殷钢-碳纤维复合基板，热膨胀系数（CTE）匹配芯片封装，避免高温形变导致的接触不良。

多引脚支持：探针间距低至0.35mm，支持QFP、BGA等封装，插拔寿命>50万次。

2. 智能化测试集成

实时监控模块：集成热电偶与电压传感器，可在线追踪结温漂移与电源波动，故障定位精度达引脚级。

协议兼容性：支持PCIe 5.0、CXL 2.0等高速接口协议，适配AI芯片与车载SoC测试需求。

3. 成本与效率优化

模块化设计：子母板结构复用母板，降低30%硬件成本；Socket方案兼容量产ATE测试板，减少重复开发。

快速调试：分步加载芯片数量，避免批量烧毁风险；上下电缓启动设计抑制浪涌电流，保护芯片。

芯片HTOL老化测试座

五、未来趋势与挑战

1. 高频化测试：针对5G毫米波与太赫兹芯片，开发120GHz同轴探针，减少信号衰减。

2. AI驱动的预测性维护：通过机器学习分析老化数据，动态补偿探针磨损，延长设备寿命。

3. 三维封装适配：攻克3D IC堆叠互连测试难题，开发垂直探针阵列与TSV（硅通孔）检测技术。

HTOL测试是芯片可靠性的核心验证环节，其技术难点在于平衡加速老化与真实工况的等效性。鸿怡电子芯片HTOL老化测试座通过精密探针结构、宽温域兼容设计与智能化监控系统，为国产芯片提供了高可靠性的老化测试解决方案。随着第三代半导体与异构集成的普及，HTOL技术将向更高频、更智能的方向演进，成为半导体产业升级的关键支撑。

（注：本文技术细节参考自JEDEC标准、AEC-Q100规范及鸿怡电子公开技术资料。）
