一、实验准备

（一）实验材料

1. Console线缆及其驱动。
2. 实体机。
3. 电脑。
4. 终端管理软件SecureCRT。

（二）设备模式

1. 华为设备
   • 用户视图：可执行查看命令，但无法配置设备。提示符为<ISP>， 例如<ISP>display version用于查看设备版本等信息。
   • 系统视图：可进行设备配置与查看。通过<ISP>system - view命令进入，提示符变为[ISP]。
2. 思科设备
   • 用户模式：可执行基本查看命令，不能配置设备，提示符为R1>。
   • 特权模式：能进行更多查看操作和少量配置，通过R1>enable命令进入，提示符变为R1#。
   • 配置模式：可进行设备配置，通过R1#configure terminal命令进入，提示符变为R1(config)#。

华为

思科

二、实验步骤

（一）华为设备操作

1. 开启认证

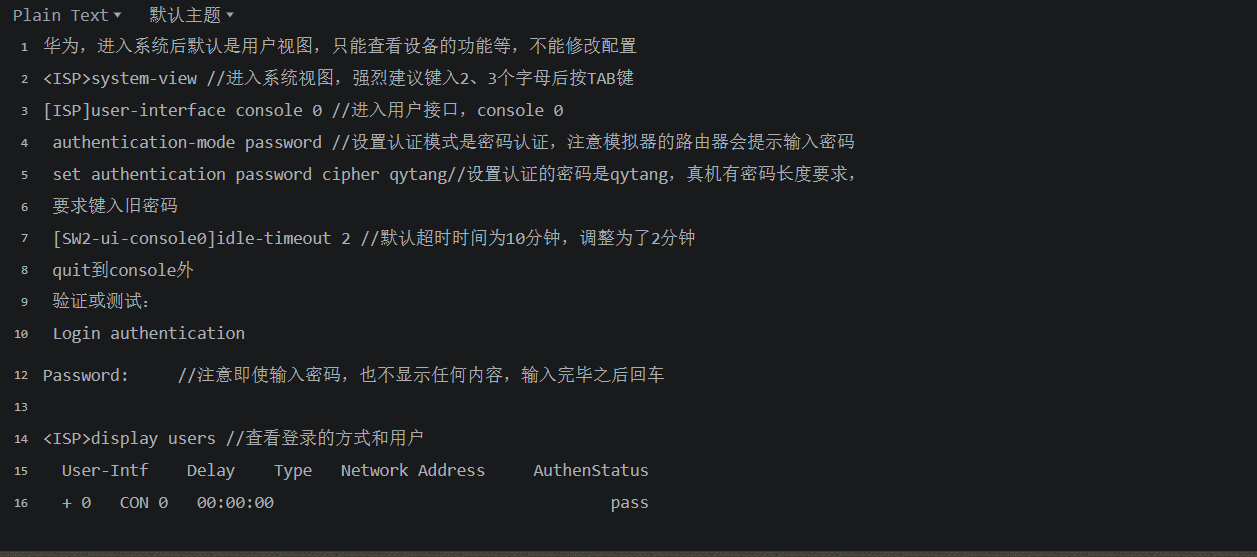

   • 进入系统视图：<ISP>system - view （建议键入2 - 3个字母后按TAB键补全命令）。
   • 进入用户接口：[ISP]user - interface console 0。
   • 设置认证模式为密码认证：authentication - mode password （模拟器路由器会提示输入密码）。
   • 设置认证密码：set authentication password cipher qytang （真机有密码长度要求，可能需键入旧密码）。
   • 设置空闲超时时间：[SW2 - ui - console0]idle - timeout 2 （将默认10分钟超时时间调整为2分钟）。
2. 验证测试
   • 退出到console外，重新登录时会提示输入密码：Login authentication Password: （输入密码时不显示任何内容，输入完毕回车）。
   • 查看登录用户信息：<ISP>display users ，显示登录方式和用户信息，如User - Intf Delay Type Network Address AuthenStatus + 0 CON 0 00:00:00 pass 。

（二）思科设备操作

1. 开启认证

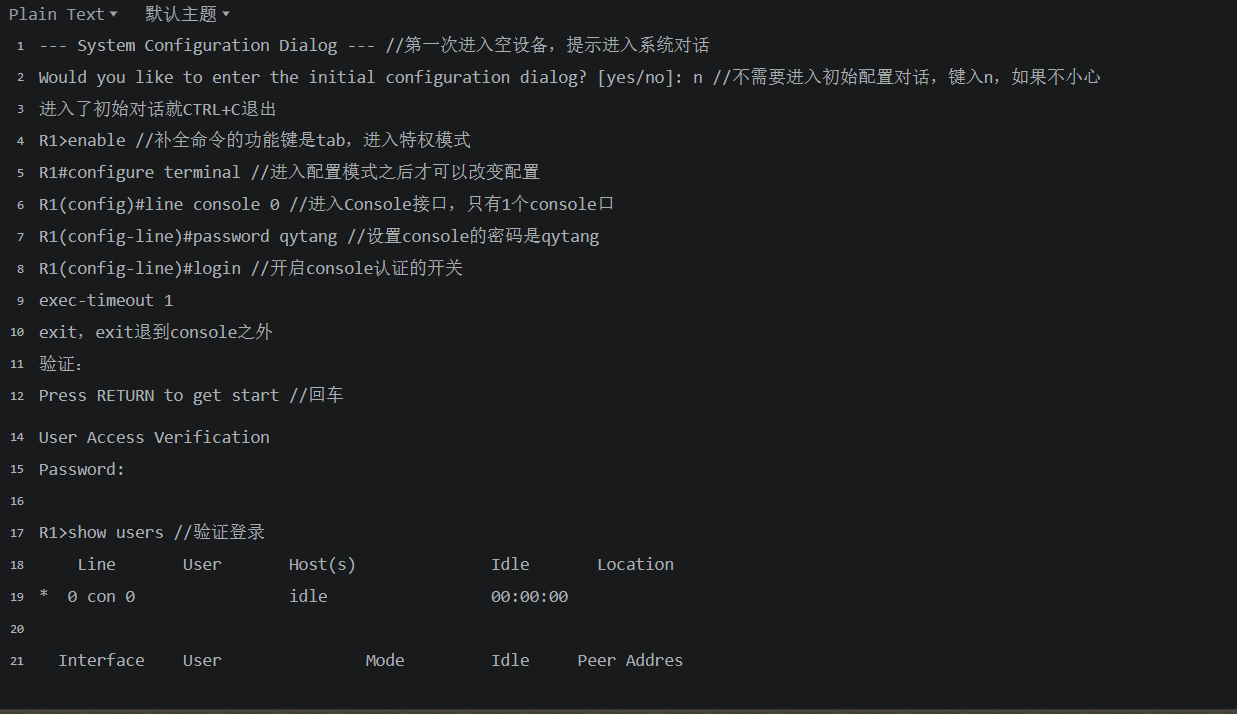

   • 首次进入空设备时，若出现--- System Configuration Dialog ---提示，选择不进入初始配置对话：Would you like to enter the initial configuration dialog? [yes/no]: n （若误进入，按CTRL + C退出）。
   • 进入特权模式：R1>enable （使用tab键补全命令）。
   • 进入配置模式：R1#configure terminal 。
   • 进入Console接口：R1(config)#line console 0 （思科设备通常只有1个console口）。
   • 设置console密码：R1(config - line)#password qytang 。
   • 开启console认证开关：R1(config - line)#login 。
   • 设置超时时间：exec - timeout 1 。
   • 退出到console外：连续执行exit命令。
2. 验证测试
   • 回车后提示输入密码：Press RETURN to get start User Access Verification Password: 。
   • 查看登录用户信息：R1>show users ，显示结果如Line User Host(s) Idle Location * 0 con 0 idle 00:00:00 Interface User Mode Idle Peer Addres 。

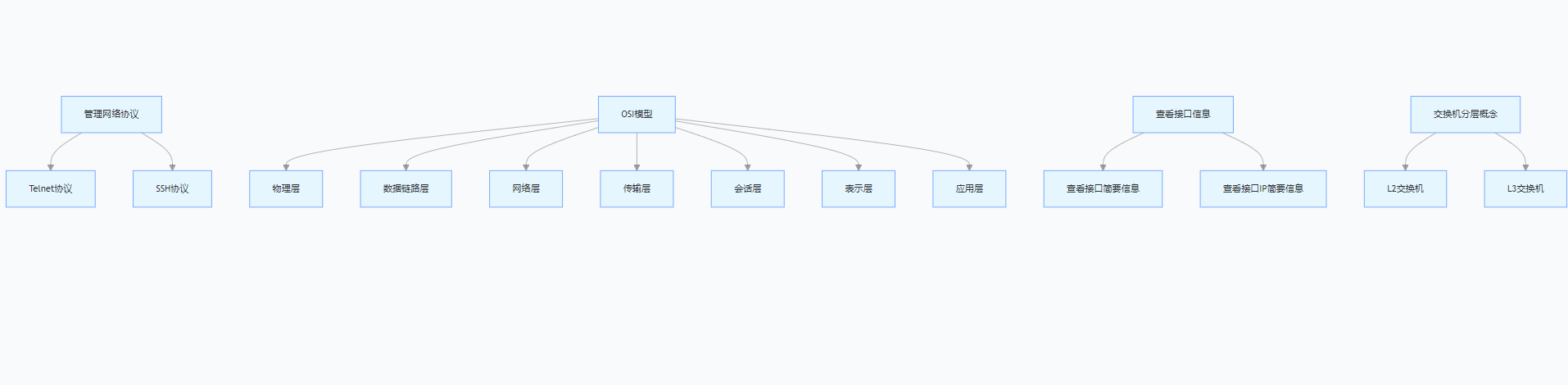

三、网络模型（框架）

（一）管理网络协议

1. Telnet协议：基于TCP协议，端口号23，用于远程登录设备进行管理。
2. SSH协议：基于TCP协议，端口号22，提供更安全的远程登录方式，加密传输数据。

（二）OSI模型

由ISO（国际标准化组织）设计的OSI（开放系统互联）模型是一个参考模型。在讨论协议分层时，需基于协议，而非物理设备。各层信息如下：

（三）查看接口信息

1. 查看接口简要信息：dis int brief 。
   • PHY：表示Physical（物理状态）。
   • *down：表示administratively down（管理性关闭）。
   • (l)：表示loopback（环回接口）。
   • (s)：表示spoofing（欺骗状态）。
   • (b)：表示BFD down（双向转发检测关闭）。
   • ^down：表示standby（备用状态）。
   • (e)：表示ETHOAM down（以太网OAM关闭）。
   • (d)：表示Dampening Suppressed（抑制状态）。
   • InUti/OutUti：表示input utility/output utility（输入/输出利用率）。
2. 查看接口IP简要信息：dis ip int bri 。
   • 接口正常工作需满足物理和协议状态均为UP。例如，GigabitEthernet0/0/1接口IP Address/Mask为172.16.40.1/30，Physical为up，Protocol为up 。

（四）交换机分层概念

1. L2交换机：指不具备3层路由功能或仅具备弱化3层路由功能的交换机。例如，思科的catalyst2960交换机、华为的1700和2700交换机。
2. L3交换机：具备交换（L2）功能、3层路由功能及更多特性的交换机，也称为多层交换机。例如，思科的3650、3850、9300、6800、4500等；华为的5700SI、EI、HI、CE S5735、5731等以及更高型号（6700、7700....），华为5700LI（精简版）被认为是弱三层交换机，仅支持8个VLANIF的IP配置。
