清华:基于BCB下填充的高调制效率(Vπ~1.54V)、高速(390G PAM8)TFLN调制器

作者头像
光芯
发布2025-04-08 17:20:20
发布2025-04-08 17:20:20
1280
举报
文章被收录于专栏:光芯前沿光芯前沿

清华大学罗毅院士课题组发表了一篇高调制效率、高速率、同时支持O波段和C波段工作的薄膜铌酸锂调制器的工作。制作的7mm长TFLN调制器在C波段(1550nm)的半波电压低至1.9V,在O波段(1310nm)为1.54V,对应的VπL分别为1.33V·cm和1.08V·cm。在110 GHz的频率下,电光频率响应的滚降仅为0.77dB(C波段)和0.83dB(O波段),对应的外推3dB带宽分别为220GHz和218GHz。采用PAM8的高速数据传输在C波段和O波段均实现了高达390Gbit/s的数据速率(130Gbaud),能效低至0.69fJ/bit。

薄膜铌酸锂的带宽能力毋庸置疑,Liobate和Hyperlight都已经展示了其400G PAM4传输的能力(OCP 2024:Hyperlight高速低功耗薄膜铌酸锂调制在448G/lane时代的机遇),那么剩下的问题就是解决怎么提高调制效率。效率提高有助于器件长度减小,对提升产量/良率/带宽密度,降低成本都有好处。

提高电光效率的方法,就是尽可能的增强电场和光场的overlap以提高相互作用,同时不引入额外的微波损耗和金属吸收带来的光学损耗。这两年像之前浙大储涛老师用的包层填充high k材料加波导两段式刻蚀提升光场overlap,华科夏老师用的ITO透明电极实现电极拉近,都展示出了提升的效果。

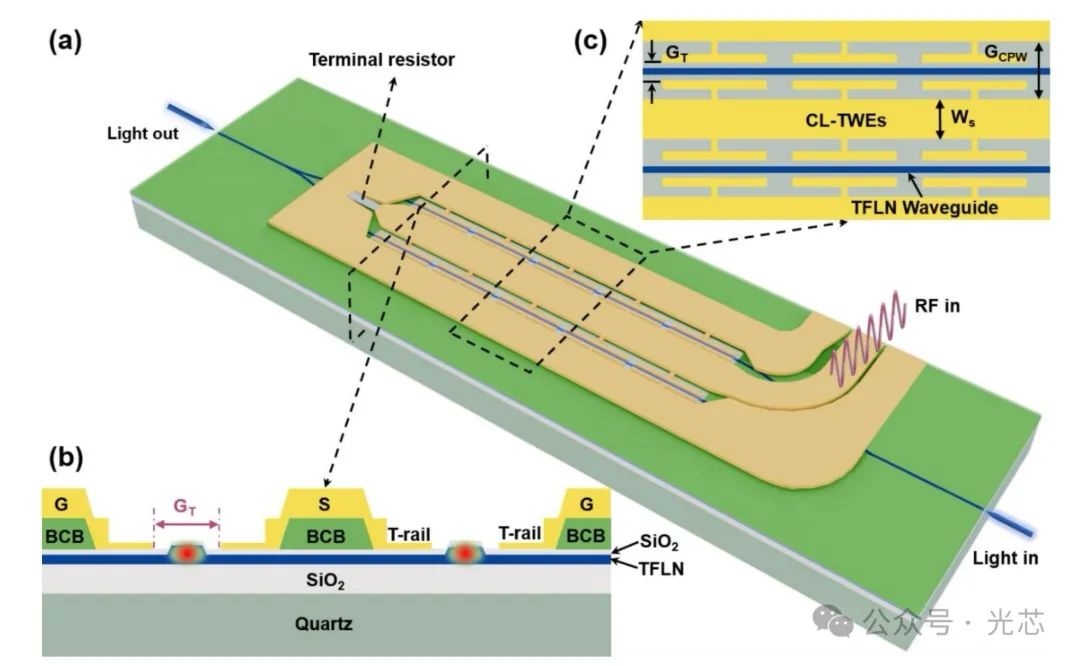

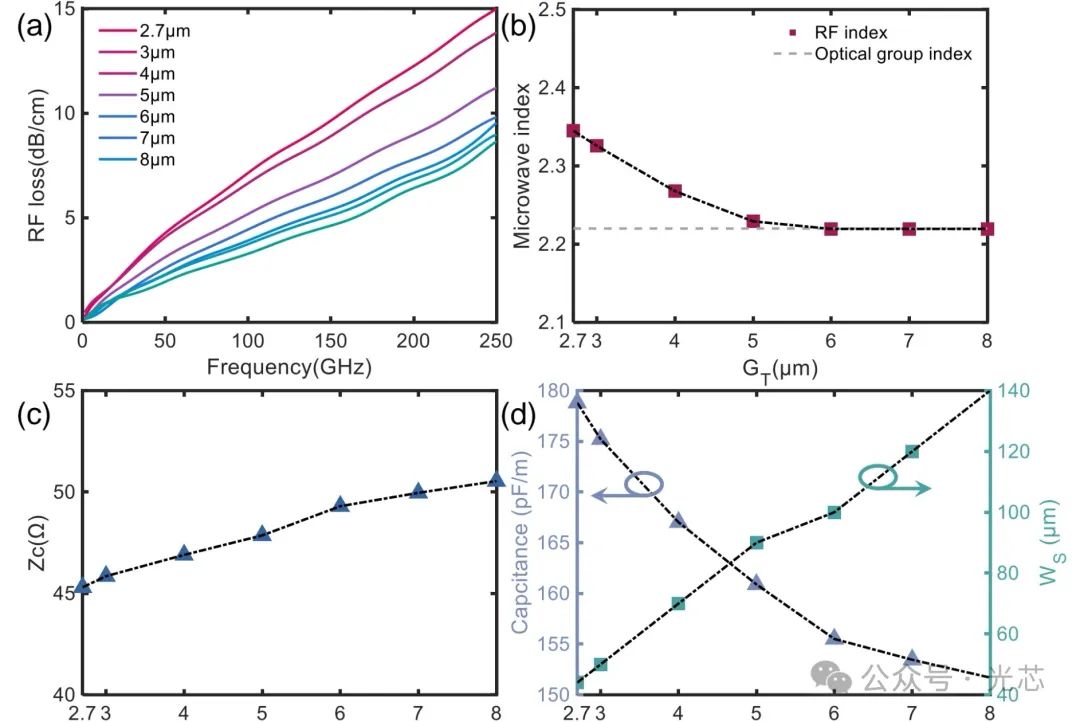

这篇工作则是用了BCB下填充的方式实现调制效率提升。他们采用的是电容负载型行波电极结构(即T型电极)的二次优化。在普通的T型电极设计中,具体来说,电极间隙越窄,调制效率越高,但同时群速度匹配越差,且电容较大,从而导致微波损耗增加。为了适应增加的电容以实现阻抗匹配,信号电极需要做得更窄,但这也会带来额外的微波损耗,影响带宽特性,也就是需要牺牲带宽提效率。

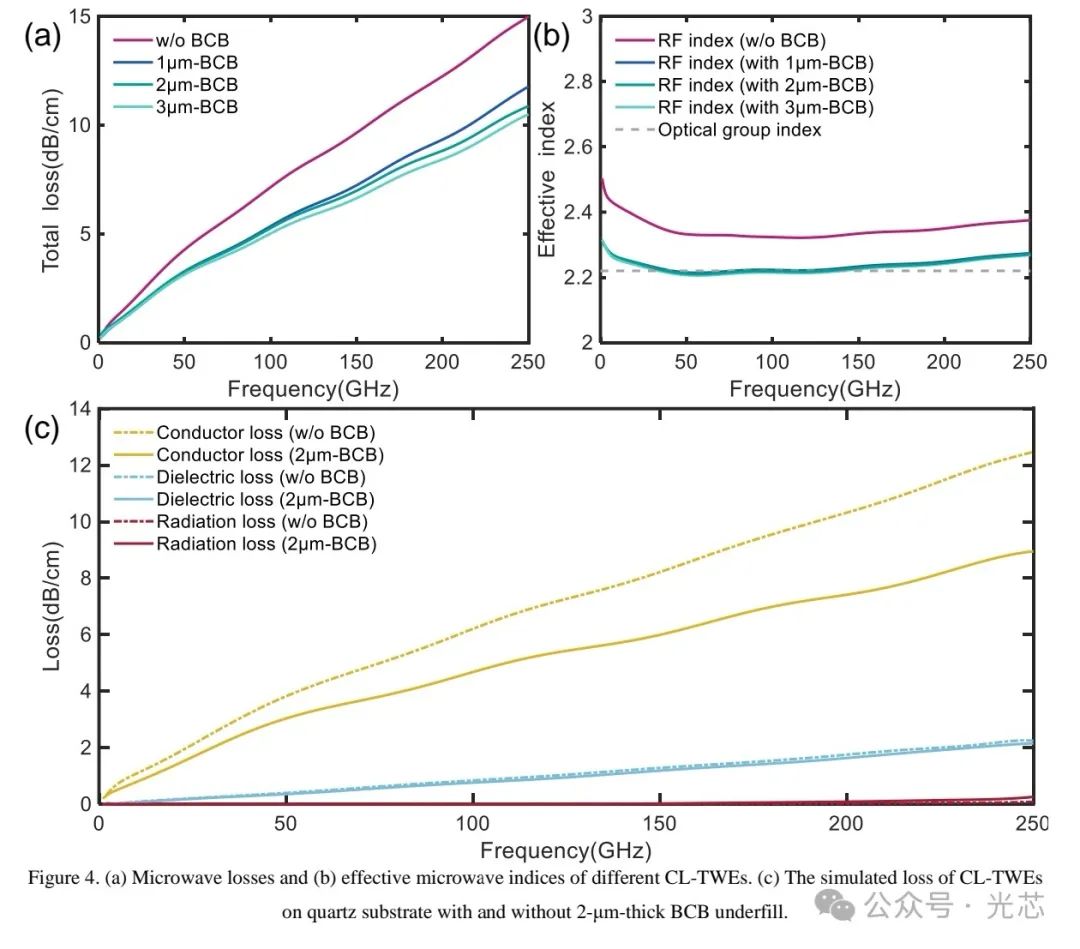

而通过BCB底部填充的方式可以解决这个矛盾,为窄电极间隙的行波电极确保了超低微波损耗和完美的速度匹配,从而改善了调制效率和高频EO性能。它减少了由主CPW电极和T型电极导致的射频损耗,最终实现了调制效率的提升。

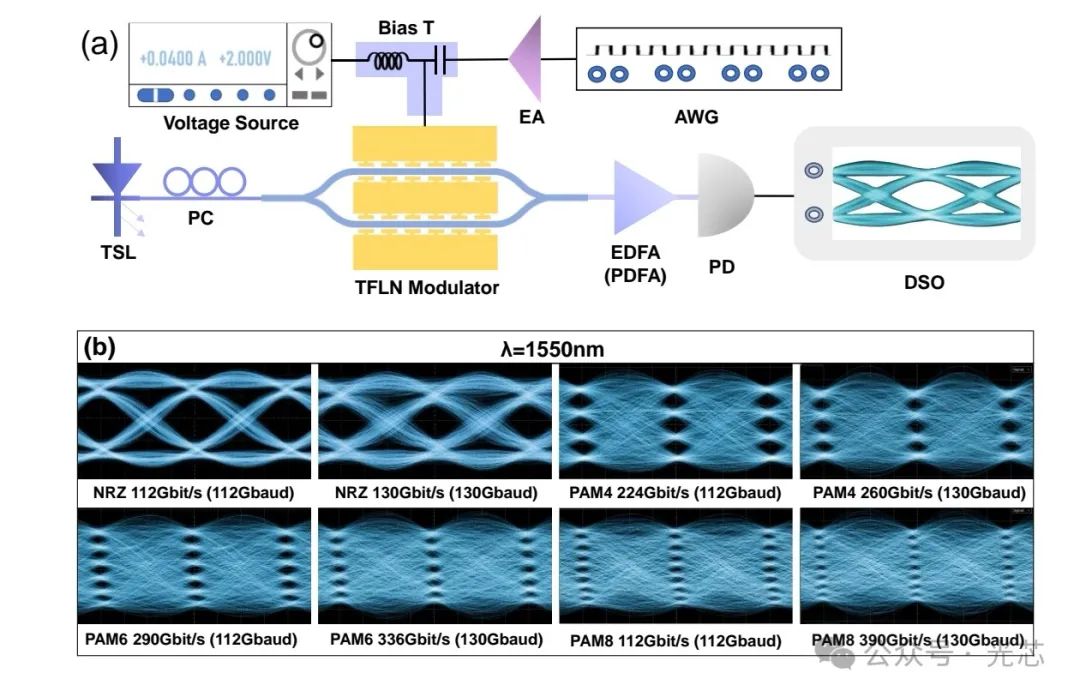

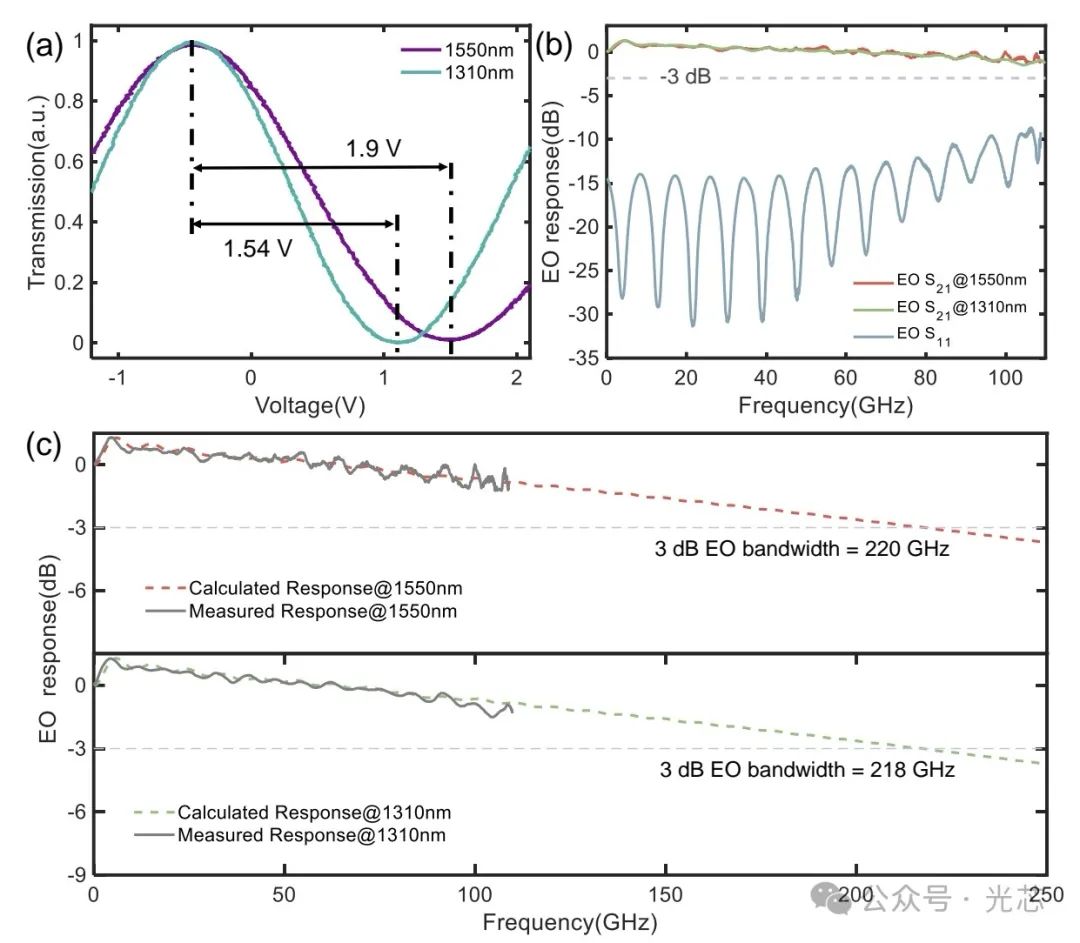

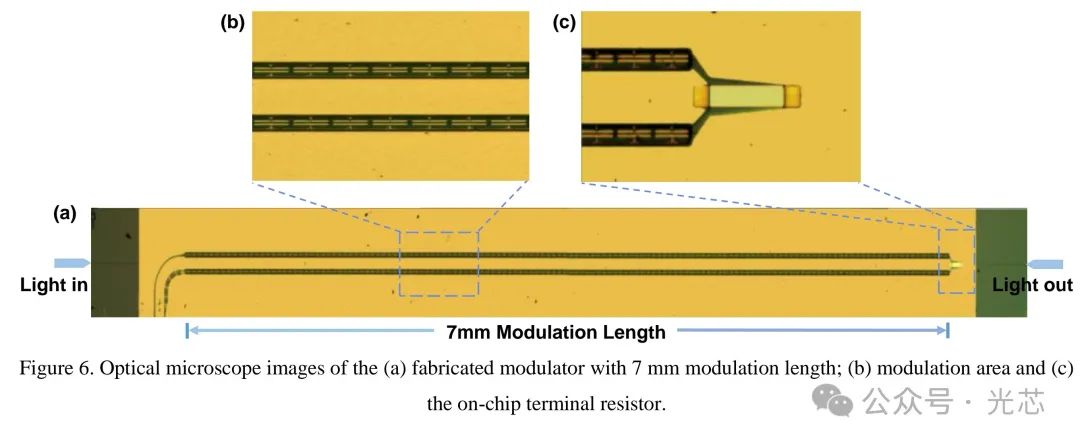

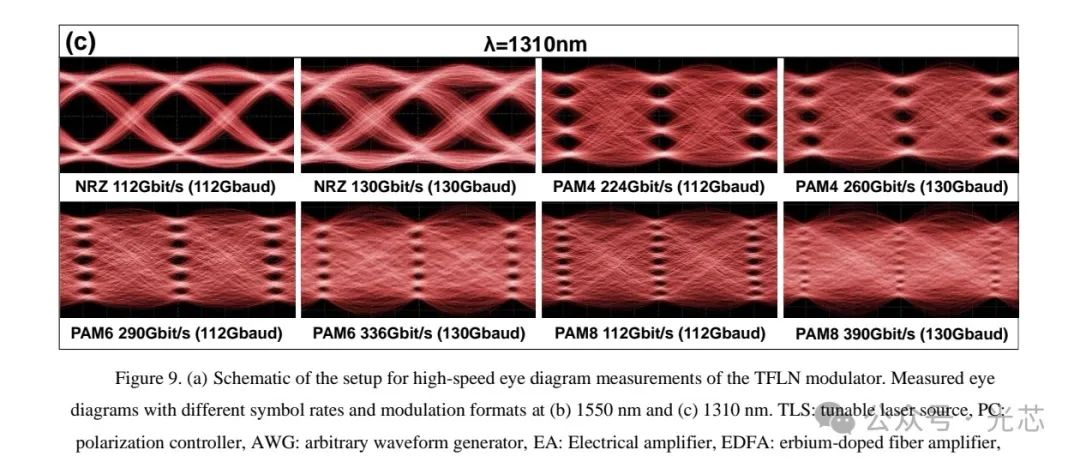

加工的器件实物图和测试性能如下,可以看到O波段的Vπ只有1.54V,外推带宽接近220 GHz。假如其他指标(消光比等)正常,这么高的带宽测个400G PAM4眼图应该也没问题,只不过设备受限只测了130Gbaud 390 Gbit/s PAM8的速率,有点委屈铌酸锂了。O波段眼图是在Vrms为97.6mV下测的,功耗只有0.69 fJ/bit。不过这里没有提ER和光学插损,接收端之前用了光放大器。理论仿真的电极吸收损耗是卡着0.5dB/cm的点进行电极设计的。

从目前其他已经报道的400 G/lane的数据来看,带宽也不需要做到那么高(Hyperlight给的是2.5dB滚降@112GHz就可以支持448G PAM4了),假如只需要适当的带宽,不知道这种方法能否在效率和尺寸上实现进一步的优化,还有就是这种方法的实际插损怎么样也需要确认,毕竟整体的功耗也还要把激光器和电路也考虑进去。

文章链接: https://arxiv.org/abs/2411.15037
