前言

肝文不易，点个免费的赞和关注，有错误的地方请指出，看个人主页有惊喜。 作者：神的孩子都在歌唱

在企业中，公网地址资源有限，而内网主机数量庞大。我们就可以借助 NAT 地址池，实现 多个内网主机动态映射到一组公网地址上，从而实现灵活、可靠的出网方案。今天，就带你一起在 eNSP 上配置 NAT 地址池（Address Pool）转换。

上篇文章：华为 eNSP 实战：用 NAPT 一键搞定内网共享上网

一、NAT 地址池是什么？

相比 Easy IP 只用一个公网 IP，NAT 地址池方式可以灵活地定义多个公网 IP 地址供 NAT 使用。

通俗来说，就是我不想用接口上的地址当公网 IP，我有专门的公网地址段，给你们这些内网主机慢慢用。

这也是企业 NAT 中常见的做法。

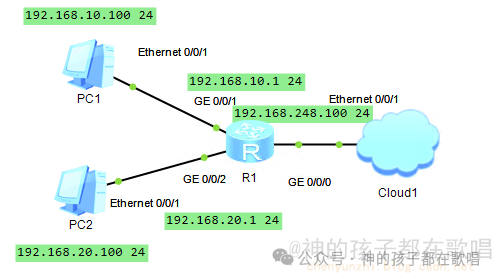

二、实验拓扑图

我们搭建如下拓扑：

• • PC1、PC2：内网主机
• • R1：配置 NAT 地址池的边界路由器
• • Cloud1：连接外部网络
• • 外部服务器：VM 网络（如 192.168.248.128）

三、具体配置步骤

3.1 配置 R1 接口地址

[Huawei] sysname R1

# 内网接口
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1] ip address 192.168.10.1 255.255.255.0
[R1-GigabitEthernet0/0/1] quit

[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2] ip address 192.168.20.1 255.255.255.0
[R1-GigabitEthernet0/0/2] quit

# 公网接口（连接 Cloud）
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] ip address 192.168.248.100 255.255.255.0
[R1-GigabitEthernet0/0/0] quit

这个时候PC1和PC2是ping不通192.168.248.128的

3.2 创建 NAT 地址池

假设我们有一段公网 IP 资源：192.168.248.130 - 192.168.248.140

# 创建 NAT 地址池
[R1]nat address-group 1 192.168.248.130 192.168.248.140

这段地址是“模拟公网地址段”，虽然实际是私网，但在 VMware 局域网中可以作为 NAT 的公网资源使用

3.3 创建 ACL 匹配内网流量

# 创建 ACL 规则匹配需要 NAT 的地址
[R1]acl number 2000
[R1-acl-basic-2000] rule 5 permit source 192.168.10.0 0.0.0.255
[R1-acl-basic-2000] rule 10 permit source 192.168.20.0 0.0.0.255

3.4 配置 NAT 规则（使用地址池）

# 在公网出口接口配置 NAT，使用地址池
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] nat outbound 2000 address-group 1

这样就完成了地址池方式的 NAT 配置！

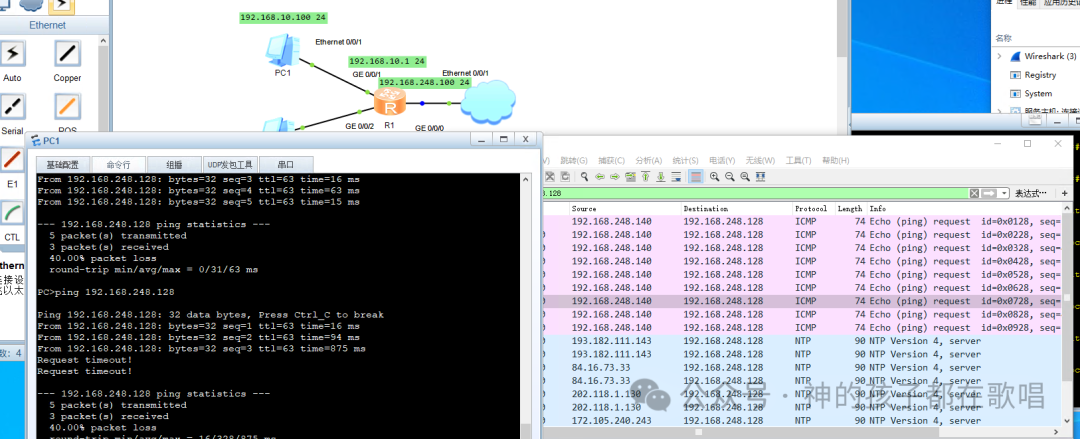

尝试 ping 外部的 192.168.248.128，发现ping的通了，通过抓包可以看到源地址是192.168.248.140，目标地址是192.168.248.128。

四. 地址池 vs Easy IP 区别总结
