一、论文信息
论文题目：Vision Transformer with Quadrangle Attention中文题目：具有四边形注意力机制的视觉Transformer论文链接：https://arxiv.org/pdf/2303.15105
所属单位：澳大利亚悉尼大学工程学院计算机科学系
核心速览：本文提出了一种名为“Quadrangle Attention (QA)，四边形注意力”的新型视觉变换器注意力机制，旨在通过学习数据驱动的四边形配置来计算局部注意力，从而提高视觉变换器对不同大小、形状和方向物体的适应性。
二、论文概要
Highlight

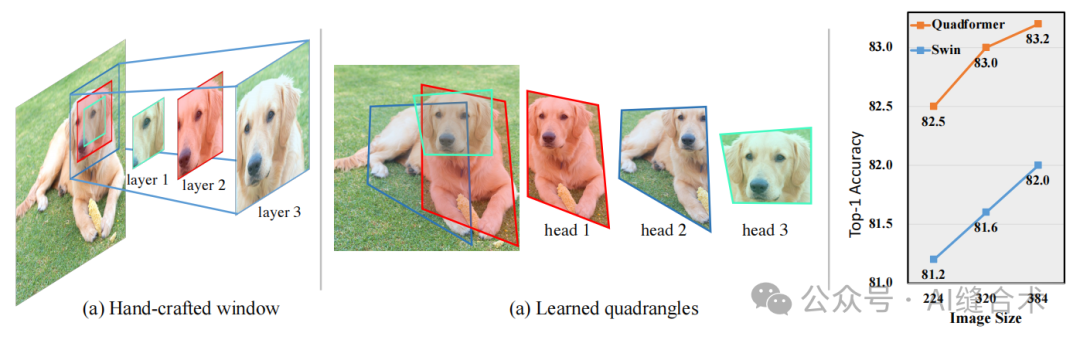

图1：先前手工设计的窗口配置 (a)与所提出的可学习四边形设计(b)的比较，以及它们在ImageNet 验证集上不同输入尺寸设置下的图像分类性能(c)。
图7：QFormerh-T生成的四边形可视化。 该模型在ImageNet上进行了分类训练。
图8：QFormerh-T生成的四边形可视化。该模型在MS COCO上进行物体检测和实例分割的训练。
1. 研究背景：
- 研究问题：现有的基于窗口的注意力机制虽然在性能、计算复杂度和内存占用方面取得了平衡，但其设计的窗口是手工制作的，无法适应不同大小、形状和方向的物体，限制了变换器捕捉丰富上下文信息的能力。如何设计一种新的注意力机制，以提高视觉变换器对各种目标的适应性，并捕捉丰富的上下文信息？
- 研究难点：现有的基于窗口的注意力机制由于其固定形状的窗口设计，无法有效处理不同大小、形状和方向的目标，这限制了变换器捕捉长距离依赖关系的能力。此外，如何在不显著增加计算成本的情况下，通过学习机制来适应不同目标的特征表示，也是一个挑战。
- 文献综述：之前的研究尝试通过扩大窗口大小、设计不同形状的窗口（如Focal attention、cross-shaped window attention和Pale）来改进基于窗口的注意力机制，以增强图像分类性能。然而，这些方法仍然采用固定形状的窗口进行注意力计算，没有充分利用数据驱动的方法来自动学习最优的窗口参数。本文提出了一种数据驱动的解决方案，通过将默认的矩形窗口扩展到四边形，使变换器能够学习更好的特征表示来处理各种不同的物体。
2. 本文贡献：
- 四边形注意力机制（QA）：提出了一种新颖的四边形注意力机制，该机制通过学习数据来确定注意力区域，扩展了基于窗口的注意力到四边形的通用形式。该方法包含一个端到端可学习的四边形回归模块，预测变换矩阵以将默认窗口转换为目标四边形，从而实现对不同形状和方向目标的建模，并捕获丰富的上下文信息。
- QFormer架构：将QA集成到平面和分层视觉变换器中，创建了一个名为QFormer的新架构。该架构仅需要对现有代码进行少量修改，并且额外的计算成本可以忽略不计。QFormer在多个视觉任务上均表现出色，包括分类、目标检测、语义分割和姿态估计。
- 实验验证：在多个公共基准数据集上进行了广泛的实验和消融研究，以验证QA的有效性和QFormer在各种视觉任务上的优越性。实验结果表明，QFormer在各种视觉任务上均优于现有的代表性视觉变换器。
三、创新方法

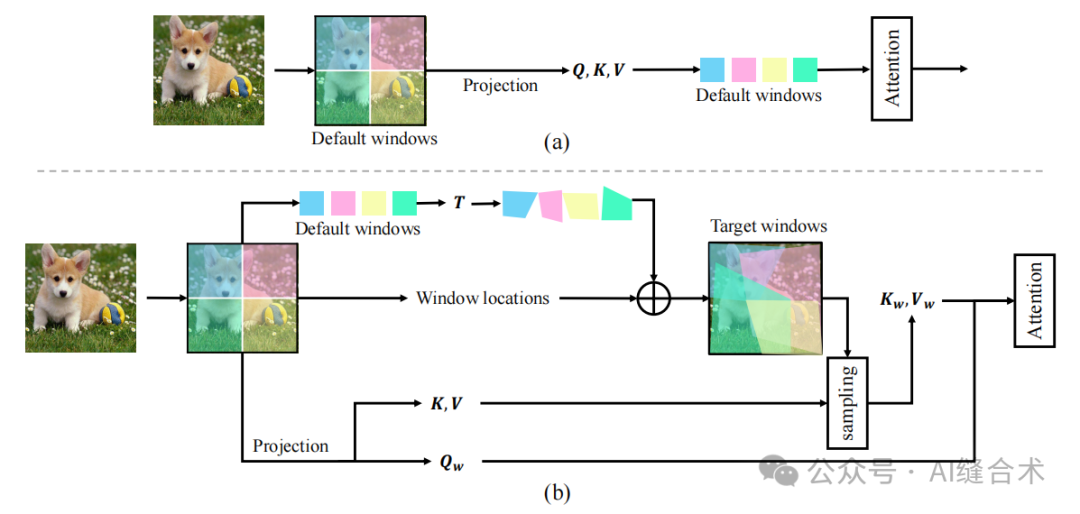

图2：窗口注意力的示意图 (a) 和提出的四边形注意力 (QA) (b)。
I、四边形注意力（Quadrangle Attention，QA）实现过程：
一、基础窗口生成
- 输入特征图首先被划分为若干个预定义大小为w的窗口，这些窗口被称为基础窗口X。
- 从每个基础窗口中获取查询（Query）、键（Key）和值（Value）令牌，即Q; K; V = Linear(X)。
- 对于QA计算，直接使用查询令牌Q，而将键和值令牌重塑为特征图，用于后续的采样步骤。
二、四边形生成

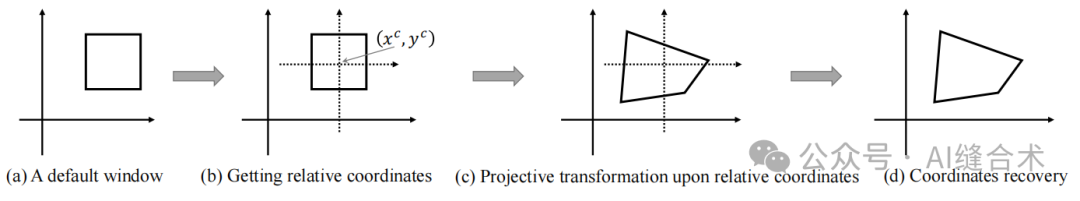

图 4：投影变换流程的示意图。(a) 默认窗口。(b) 计算相对于窗口中心的相对坐标 (x_c, y_c)。(c) 经过对相对坐标进行投影变换后得到目标四边形。(d) 通过加上窗口中心坐标来恢复绝对坐标。
- 将基础窗口视为参考，利用投影变换将每个基础窗口转换为目标四边形。
- 投影变换由八个参数的变换矩阵表示，包括缩放、旋转、剪切和平移等。
- QA使用四边形预测模块预测基础窗口的投影变换，该模块首先预测替代参数t ∈ R9。
- 根据输出t，获得基本变换，包括缩放Ts、剪切Th、旋转Tr、平移Tt和投影Tp。
- 通过顺序乘以所有变换获得最终的变换矩阵T，即T = Ts × Th × Tr × Tt × Tp。
- 利用标准投影过程，通过变换矩阵获得投影点的位置。
三、相对坐标计算

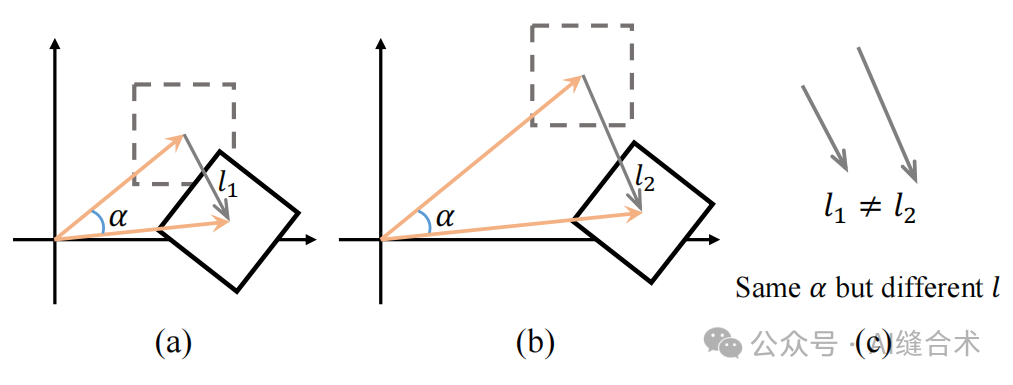

图 5：使用绝对坐标对两个不同位置的窗口进行相同变换的比较。
- 计算每个窗口内各点相对于窗口中心的相对坐标(xri; yri)。
- 利用变换矩阵T，将相对坐标转换为目标四边形中的相对坐标(xrq;i; yrq;i)。
- 通过加上窗口中心坐标(xc; yc)，恢复绝对坐标(xq;i; yq;i)。
四、采样策略
- 使用网格采样函数从K和V中采样目标四边形的键和值令牌Kw;Vw。
- 为了解决可能生成覆盖特征图外部区域的四边形问题，提出了一种简单的采样策略：a. 对于特征图内的采样坐标，使用双线性插值采样值；b. 对于特征图外的坐标，使用零向量作为采样值。
五、自注意力计算
使用采样得到的Kw;Vw和原始的Qw进行自注意力计算，计算公式为：
其中 r 是相对位置嵌入用来编码空间信息，在训练过程中是可学习的。
总结：四边形注意力通过数据驱动的方式动态确定每个窗口的位置、大小、方向和形状，从而允许模型更好地捕捉不同大小、方向和形状的对象，并捕获丰富的上下文信息。
II、四边形注意力（Quadrangle Attention，QA）的应用位置：

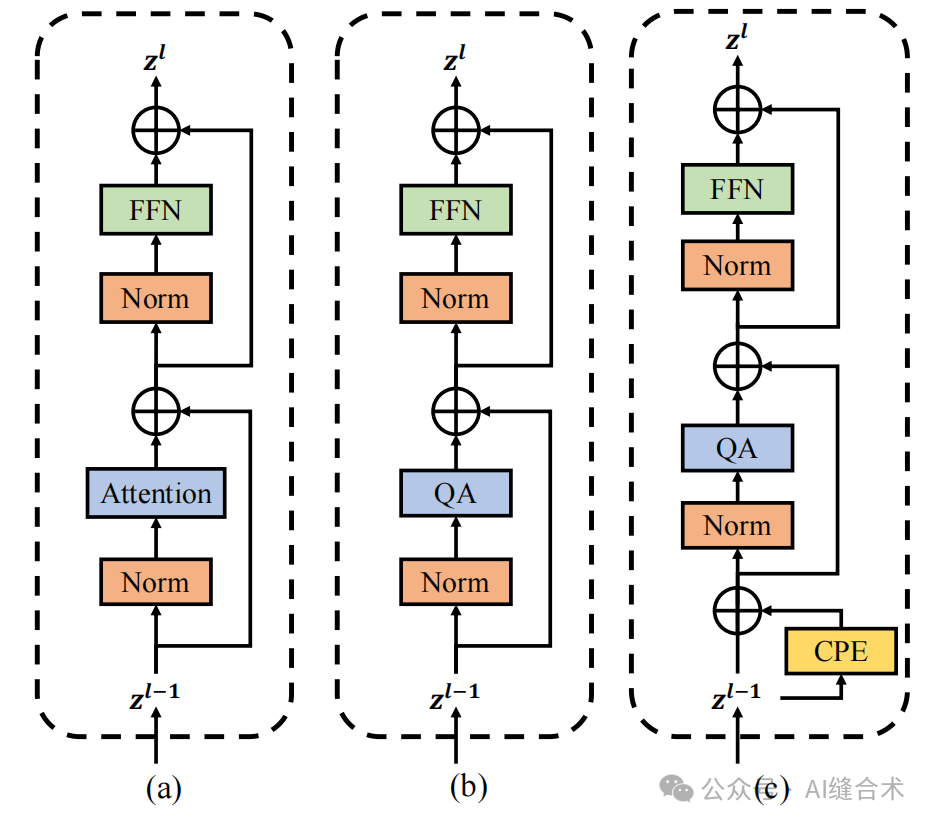

图3：传统窗口注意力块(a)，提出的纯ViT中的QA(b)，以及分层ViT(c)。
III、基于四边形注意力设计的QFormer：

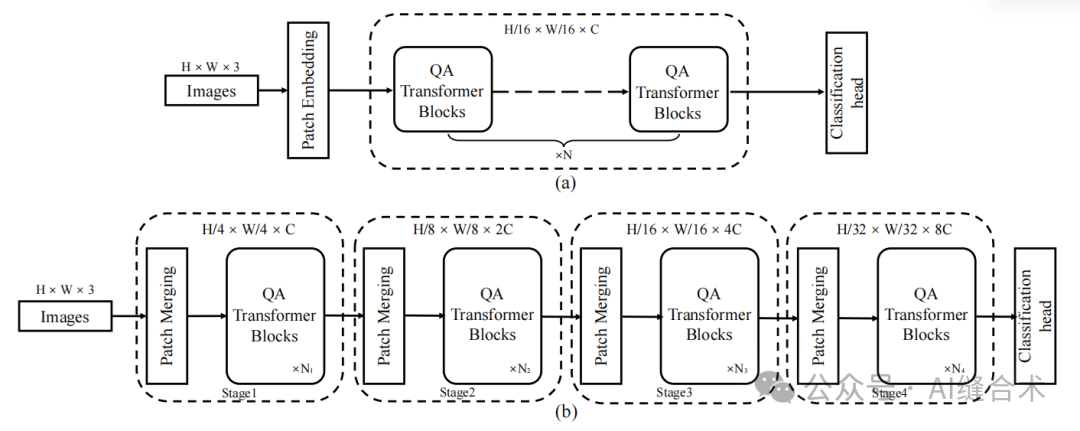

图6：窗口注意力的流程图(a)，提出的四边形注意力(QA) (b)，以及带有提出的四边形注意力的变换器块QFormer的细节。
四、实验分析
1. 数据集与评估指标：在ImageNet-1k、ADE20k和MS COCO等知名公共数据集上进行实验，评估指标包括Top-1和Top-5准确率、平均精度均值（mAP）和交并比（IoU）。

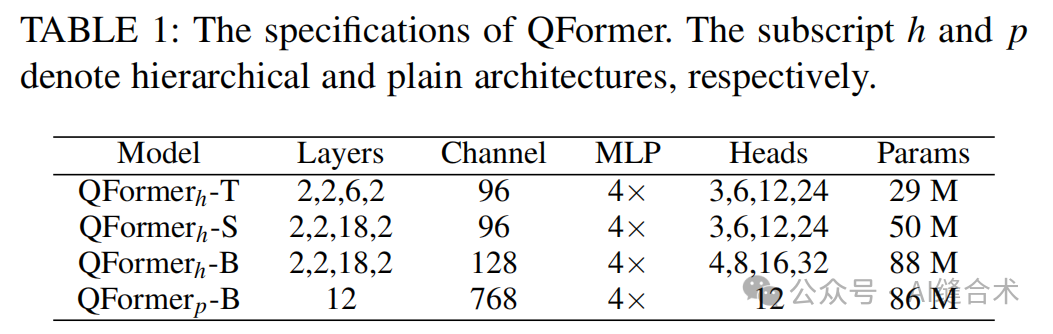

2. 模型规格：QFormer模型包括不同层数和通道数的变体，例如QFormer h-T、QFormer h-S和QFormer h-B，以及对应的plain架构QFormerp-B。这些模型在不同任务上表现出色，具有不同的参数和计算复杂度。
3. 训练细节：使用AdamW优化器和不同的学习率调度策略进行训练，训练过程包括预训练和微调阶段。对于不同的下游任务，使用ImageNet-1k预训练权重进行初始化。
4. 实验结果：
图像分类：QFormer在ImageNet-1k数据集上的分类任务中表现出色，特别是在处理不同大小和形状的目标时。例如，QFormer h-T在224×224输入尺寸下达到了82.5%的Top-1准确率，比Swin-T高出1.3%。

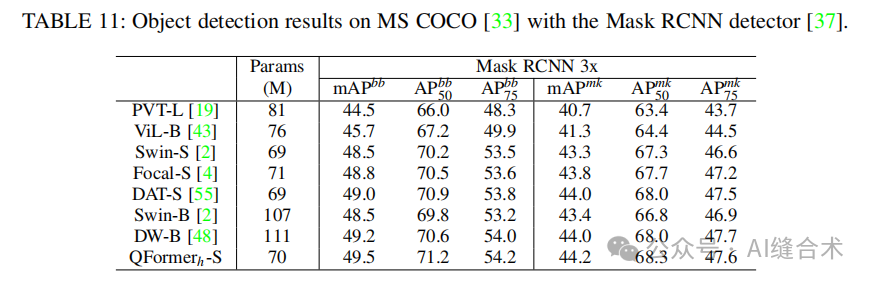

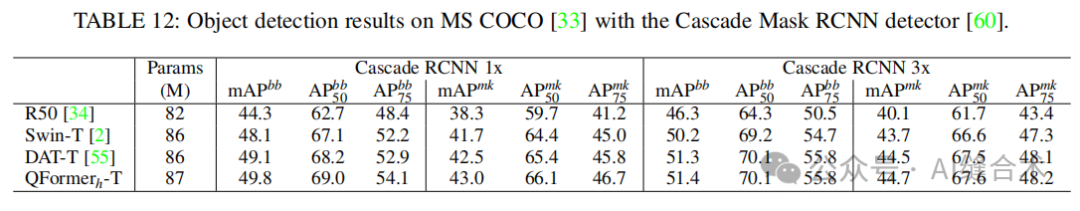

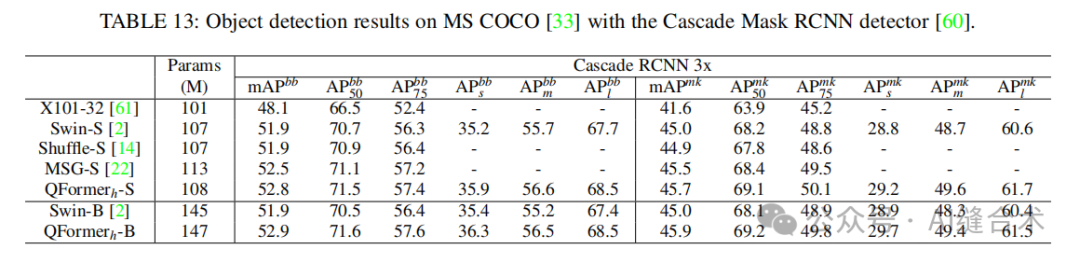

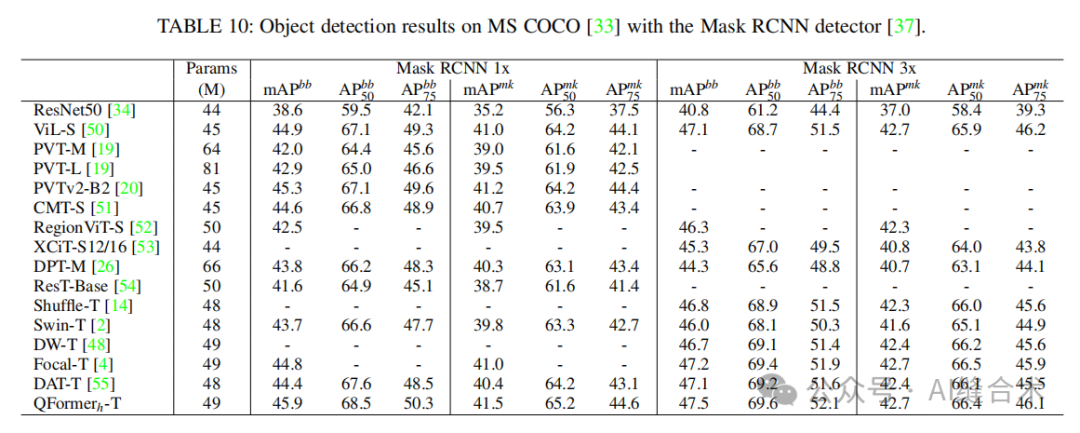

目标检测与实例分割：在MS COCO数据集上，QFormer在目标检测和实例分割任务中均优于基线方法Swin-T。例如，QFormer h-T在使用Mask RCNN检测器时，相较于Swin-T在1×训练计划下提高了2.2 mAPbb和1.7 mAPmk。

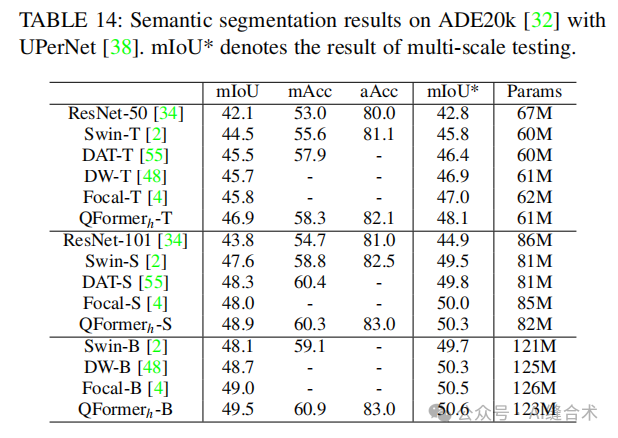

语义分割：在ADE20k数据集上，QFormer在语义分割任务中也取得了优异的成绩。例如，QFormer h-T在512×512图像上达到了43.6 mIoU，比使用固定窗口注意力的ViT-B模型高出2.0 mIoU。
姿态估计：在MS COCO数据集上，QFormer在姿态估计任务中同样表现出色。例如，QFormer h-T在使用Mask RCNN检测器时，相较于Swin-T在1×训练计划下提高了0.6 APbbs、0.9 APblb和1.6 APmlk。
五、结论
1. 研究发现：提出的四边形注意力机制（QA）能够有效地从数据中学习注意力区域，显著提升了视觉变换器处理不同大小、形状和方向目标的能力。通过将QA集成到视觉变换器中，创建了QFormer架构，该架构在多个视觉任务上均表现出色，包括分类、目标检测、语义分割和姿态估计。
2. 解释与分析：QFormer通过学习适应性窗口配置，能够更好地建模长距离依赖关系，并促进跨窗口信息交换，从而学习到更好的特征表示。实验结果表明，QFormer在各种视觉任务上均优于现有的代表性视觉变换器，证明了QA的有效性和QFormer架构的优越性。
3. 意外发现：尽管QFormer在性能上有所提升，但其在推理速度上仅比Swin Transformer慢约13%，这表明QA在实现速度和准确性之间的更好权衡方面具有巨大潜力。此外，QFormer在处理不同尺度对象时表现出色，这表明其学习到的四边形能够适应各种形状和方向的目标。
六、代码与运行结果
温馨提示：对于所有推文中出现的代码，如果您在微信中复制的代码排版错乱，请复制该篇推文的链接，在任意浏览器中打开，再复制相应代码，即可成功在开发环境中运行！或者进入官方github仓库找到对应代码进行复制！
运行结果
七、附录
便捷下载 https://github.com/AIFengheshu/Plug-play-modules
