相位测量模块的应用介绍

相位计能够对信号进行分析，获取信号的相位特性信息。在音频处理中，通过分析不同声道信号之间的相位关系，可以实现立体声效果的调整和优化；在地震信号处理中，分析地震波信号的相位信息有助于研究地震波的传播特性和地下结构。此外，相位计还可用于信号的调制和解调，如在调相（PM）通信系统中，相位计可用于解调接收到的信号，恢复出原始的调制信息。

SYN657系列相位测量模块

相位计是一种用于测量两个信号之间相位差的仪器。以下是关于相位计的详细介绍：

工作原理

相位计的基本工作原理是通过比较两个输入信号的时间延迟来确定它们之间的相位差。通常，它会将两个信号转换为数字信号，然后利用数字信号处理技术来计算相位差。

对于周期性的正弦信号，相位差可以通过测量两个信号过零时刻的时间差，并结合信号的周期来计算得到。

产品功能

1) 0～2.7GHz频率相位幅度测量；

2) 0～360°测量范围；

3) 多达12路信号同时测量；

4) 支持与上位机通信。

产品特点

a) 高度集成，精度高；

a) 稳定性好，性能可靠。

为信号周期），那么它们的相位差就是90 ∘

主要功能

测量相位差：这是相位计最主要的功能，能够精确测量两个同频信号之间的相位差值，广泛应用于电力系统、通信工程、电子测量等领域。例如，在电力系统中，通过测量不同相电压或电流之间的相位差，可以判断电力系统的运行状态是否正常。

频率测量：一些相位计也具备测量信号频率的功能。通过对输入信号的周期进行测量，进而计算出信号的频率。在通信领域，准确测量信号的频率和相位对于保证通信质量和系统的稳定性至关重要。

时间测量：可以测量两个信号之间的时间延迟，这在一些需要精确时间同步的系统中非常有用，如雷达系统、卫星通信系统等。

SYN657系列相位测量模块

性能指标

相位测量精度：这是衡量相位计性能的关键指标，通常以度或弧度为单位表示。高精度的相位计可以达到毫度甚至微度级别的测量精度。

频率范围：表示相位计能够测量的信号频率范围。不同应用场景需要不同频率范围的相位计，从低频的电力系统信号（如 50Hz 或 60Hz）到高频的微波信号（如 GHz 级别）都有相应的相位计。

输入阻抗：输入阻抗影响着相位计与被测信号源之间的匹配程度。合适的输入阻抗可以保证信号的准确测量，减少信号反射和失真。

时间测量：相位计可以通过测量信号的相位变化来间接测量时间。由于相位与时间存在一定的关系，当已知信号的频率时，通过测量相位差可以计算出对应的时间间隔。这种时间测量功能在一些高精度时间测量应用中具有重要作用，例如在卫星导航系统中，精确的时间测量对于确定接收机的位置至关重要，相位计可以用于测量卫星信号的相位，进而实现高精度的时间同步和定位。

信号分析与处理：

应用领域

电力系统：用于测量电力系统中电压和电流的相位差，从而计算功率因数，监测电力系统的运行状态，判断是否存在相位不平衡等故障。

通信工程：在通信系统中，相位计用于测量射频信号的相位，以确保信号的正确解调和解码。在卫星通信、无线通信基站等领域都有广泛应用。

典型应用

1) 相控雷达阵、无线电导航系统、自动控制系统的测距和定位，电力系统中相电压的相位差测量等；

2) 适用于25Hz相敏轨道电路设备的相位差的检测；

3) 电机功角测试，介质材料损耗角测试；

4) 个人通讯业务、时分多址、通信系统、宽带基础设施网络等。

SYN657系列相位测量模块

电子测量：在电子电路的设计和调试中，相位计可以帮助工程师测量信号在不同电路元件之间的相位变化，优化电路性能，特别是在涉及到相位敏感的电路，如放大器、滤波器等的设计中。

电路设计与调试：在电子电路的设计和调试过程中，相位计可用于测量不同节点之间信号的相位差。这有助于分析电路的频率特性、稳定性以及信号传输延迟等问题。例如，在设计滤波器、放大器和振荡器等电路时，通过测量相位差可以优化电路参数，确保电路性能符合设计要求。

信号源校准：相位计可用于校准信号源的相位精度。对于高精度的信号源，如射频信号发生器和函数发生器，准确的相位控制和校准是保证其输出信号质量的关键。通过使用相位计对信号源进行校准，可以确保信号源输出的信号具有准确的相位关系，满足各种测量和实验的需求。

科研领域

物理学研究：在物理学实验中，相位计常用于测量光波、声波等波动现象的相位。例如，在光学干涉实验中，通过测量两束光的相位差，可以研究光的干涉条纹分布，进而探究光的波动性和粒子性等基本物理特性。在量子力学实验中，相位计也可用于测量量子态的相位，这对于研究量子纠缠、量子隧穿等量子现象具有重要意义。

天文学研究：在射电天文学中，相位计可用于测量来自不同方向的射电信号的相位。通过对这些相位差的分析，天文学家可以进行天体的定位、成像以及研究天体的结构和演化等。此外，在引力波探测实验中，相位计也发挥着重要作用，用于精确测量激光干涉仪中反射镜的微小位移所引起的光程差变化，从而探测引力波的存在。

SYN657系列相位测量模块

产品概述

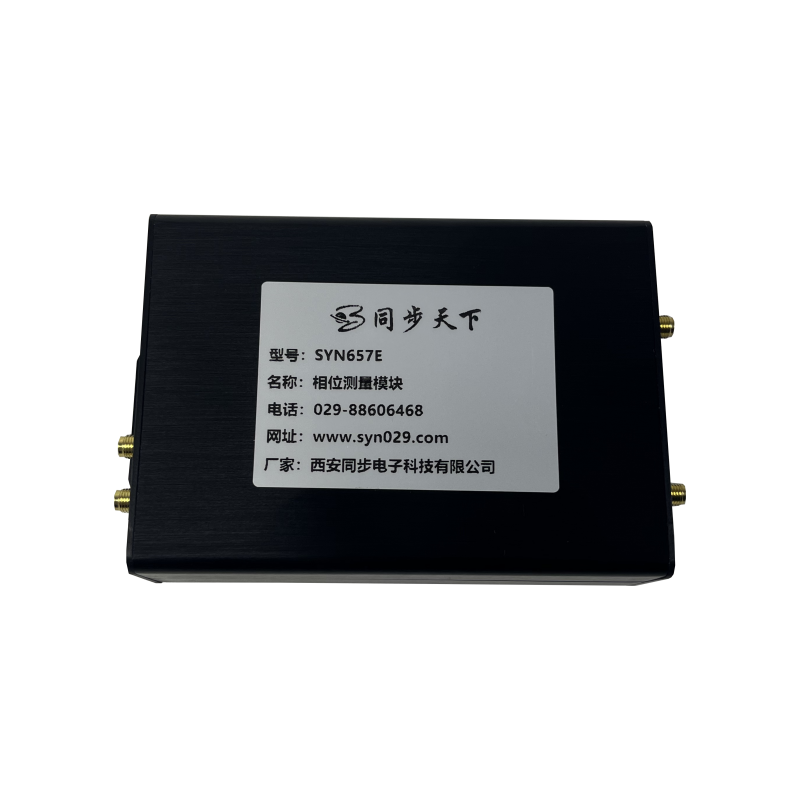

SYN657系列相位测量模块是由西安同步电子科技有限公司自行研发设计的便于集成的高性价比鉴频鉴相鉴幅模块。该系列相位模块能够同时测量从低频到2.7GHz频率范围内两输入同频信号之间的相位差、频率差和幅度比，0～360°相位测量范围，多达12路信号同时测量（相当于六组信号同时鉴相），支持与上位机通信，广泛应用于同频信号之间的相位差测量。

技术指

SYN657C型相位测量模块

SYN657E型相位测量模块
