一、需求分析与方案设计

在开发工作中，我们经常需要将图片转换为不同尺寸的 Icon 文件。无论是为网站制作 favicon.ico，还是为应用程序设计图标，这都是一个常见的需求。市面上虽然有许多图片转 Icon 的工具，但它们通常存在功能单一、广告多或操作复杂等问题。

本文将介绍如何使用 C#和 Avalonia 开发一个简单高效的图片转 Icon 工具，实现以下功能：

支持将常见图片格式（如 PNG、JPG 等）转换为 ICO 格式
支持生成多种尺寸的图标（16x16、32x32、48x48、64x64、128x128、256x256）
提供两种转换模式：
- 合并模式：将多个尺寸的图标合并到一个 ICO 文件中
- 分离模式：为每个尺寸生成单独的 ICO 文件
支持拖拽操作，提升用户体验

二、核心转换代码

首先，我们来看核心的图片转 Icon 转换逻辑。这部分代码封装在ImageHelper类中：

using ImageMagick;
using System.IO;
using System.Threading.Tasks;

// ReSharper disable once CheckNamespace
namespace CodeWF.Tools;

public static class ImageHelper
{
    public static async Task MergeGenerateIcon(string sourceImagePath, string destIconPath, uint[] sizes)
    {
        var baseImage = new MagickImage(sourceImagePath);
        var collection = new MagickImageCollection();

        foreach (var size in sizes)
        {
            var resizedImage = baseImage.Clone();
            resizedImage.Resize(size, size);
            collection.Add(resizedImage);
        }

        await collection.WriteAsync(destIconPath);
    }

    public static async Task SeparateGenerateIcon(string sourceImagePath, string destIconFolder, uint[] sizes)
    {
        var fileName = Path.GetFileNameWithoutExtension(sourceImagePath);

        var baseImage = new MagickImage(sourceImagePath);

        foreach (var size in sizes)
        {
            var resizedImage = baseImage.Clone();
            resizedImage.Resize(size, size);

            var savePath = Path.Combine(destIconFolder, $"{fileName}-{size}x{size}.ico");
            await resizedImage.WriteAsync(savePath);
        }
    }
}

上面代码使用了 NuGet 包 Magick.NET-Q16-AnyCPU。Magick.NET 是 ImageMagick 的.NET 封装库，提供了强大的图像处理功能。Q16 表示图像处理时使用 16 位量化，AnyCPU 表示支持多种处理器架构。通过这个库，我们可以轻松地调整图片尺寸并保存为 ICO 格式。

核心代码提供了两个主要方法：

MergeGenerateIcon：将一张源图片转换为包含多个尺寸的单个 ICO 文件
SeparateGenerateIcon：将一张源图片转换为多个不同尺寸的 ICO 文件

三、用户界面设计

1. 基础界面布局

使用 Avalonia 框架设计用户界面，界面定义在ImageToIconView.axaml文件中：

<UserControl xmlns="https://github.com/avaloniaui"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
             xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
             xmlns:prism="http://prismlibrary.com/"
             xmlns:u="https://irihi.tech/ursa"
             xmlns:i18n="https://codewf.com"
             xmlns:vm="clr-namespace:CodeWF.Modules.Converter.ViewModels"
             xmlns:language="clr-namespace:Localization"
             xmlns:local="clr-namespace:CodeWF.Modules.Converter.Models"
             prism:ViewModelLocator.AutoWireViewModel="True"
             x:DataType="vm:ImageToIconViewModel"
             x:CompileBindings="True"
             mc:Ignorable="d" d:DesignWidth="800" d:DesignHeight="450"
             x:Class="CodeWF.Modules.Converter.ImageToIconView">
    <StackPanel>
        <TextBlock Text="{i18n:I18n {x:Static language:ImageToIconView.ChoiceSourceImageDescription}}" />
        <StackPanel Orientation="Horizontal" Margin="0 10">
            <TextBox VerticalAlignment="Center" Margin="10 0" Width="400" Classes="Small"
                     Text="{Binding NeedConvertImagePath}"
                     DragDrop.AllowDrop="True" DragDrop.Drop="RaiseDropSourceImagePath"/>
            <Button Content="..." Classes="Small" Command="{Binding RaiseChoiceNeedConvertImageHandler}" />
        </StackPanel>
        <StackPanel Orientation="Horizontal">
            <TextBlock Text="{i18n:I18n {x:Static language:ImageToIconView.DestImageSize}}" />

            <ItemsControl ItemsSource="{Binding IconSizes}" Margin="0 10">
                <ItemsControl.ItemTemplate>
                    <DataTemplate>
                        <CheckBox IsChecked="{Binding IsSelected}" Content="{Binding Content}"
                                  VerticalAlignment="Center" />
                    </DataTemplate>
                </ItemsControl.ItemTemplate>
            </ItemsControl>
        </StackPanel>

        <StackPanel Orientation="Horizontal" HorizontalAlignment="Left">
            <Button Margin="10" Classes="Small"
                    Content="{i18n:I18n {x:Static language:ImageToIconView.MergeGenerateButtonContent}}"
                    Command="{Binding RaiseMergeGenerateIconHandler}" />
            <Button Classes="Small"
                    Content="{i18n:I18n {x:Static language:ImageToIconView.SeparateGenerateButtonContent}}"
                    Command="{Binding RaiseSeparateGenerateIconHandler}" />
        </StackPanel>

        <TextBlock Margin="0 40 0 0" Classes="H4" Theme="{StaticResource TitleTextBlock}"
                   Text="{i18n:I18n {x:Static language:ImageToIconView.MemoTitle}}" />
        <TextBlock Margin="0 5 0 3" Text="{i18n:I18n {x:Static language:ImageToIconView.MemoContent1}}" />
        <TextBlock Text="{i18n:I18n {x:Static language:ImageToIconView.MemoContent2}}" />
        <Border Margin="0,16" Classes="CodeBlock">
            <SelectableTextBlock FontFamily="Consolas"
                                 Text="<link rel="shortcut icon" href="/favicon.ico" type="image/x-icon" />" />
        </Border>
    </StackPanel>
</UserControl>

对上面的代码进行简短描述，我们的界面主要包括以下几个部分：

源图片选择区域（支持文本输入和文件选择）
目标图标尺寸选择区域（通过复选框选择）
两个操作按钮（合并生成和分离生成）
备注信息区域（提供使用说明和 HTML 引用示例）

实现效果如下：

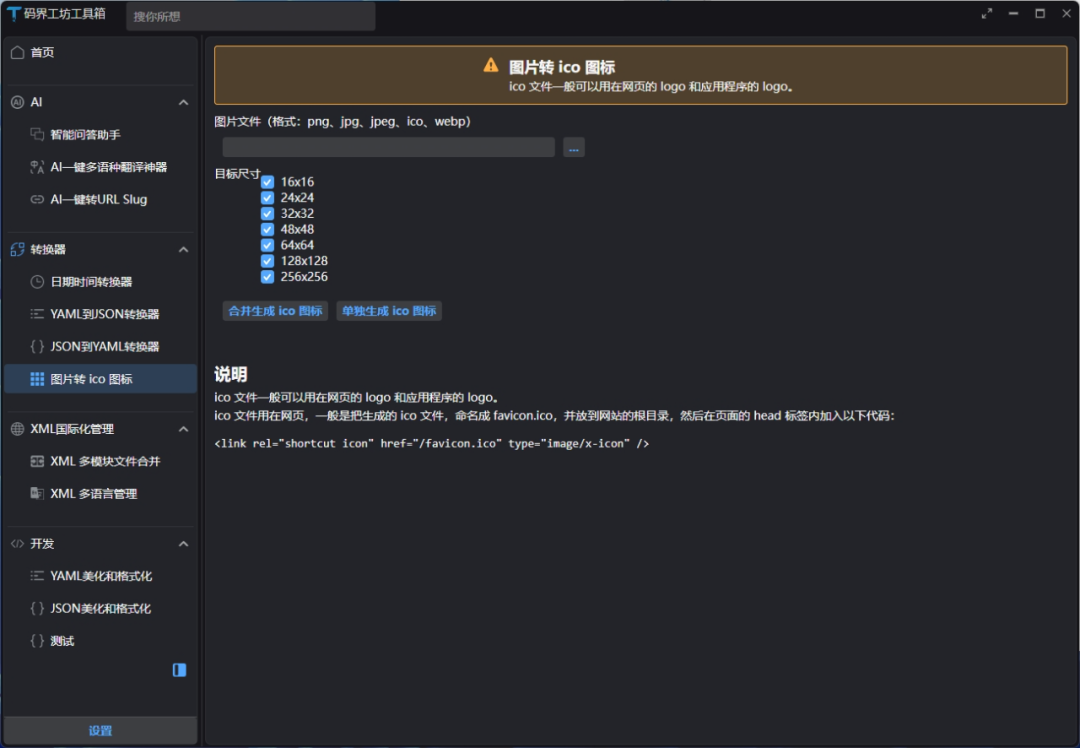

界面截图

2. 拖拽功能实现

为了提升用户体验，我们支持两种选择源图片的方式：

点击"..."按钮从文件选择器选择
直接将图片文件拖拽到输入框

在ImageToIconView.axaml.cs中实现拖拽处理：

using Avalonia.Controls;
using Avalonia.Input;
using Avalonia.Platform.Storage;
using CodeWF.Modules.Converter.ViewModels;

namespace CodeWF.Modules.Converter;

public partial class ImageToIconView : UserControl
{
    public ImageToIconView()
    {
        InitializeComponent();
    }

    public void RaiseDropSourceImagePath(object? sender, DragEventArgs e)
    {
        if (this.DataContext is not ImageToIconViewModel vm)
        {
            return;
        }

        var files = e.Data.GetFiles();
        var file = files?.FirstOrDefault();
        if (file == null)
        {
            return;
        }

        vm.NeedConvertImagePath = file.TryGetLocalPath();
        e.Handled = true;
    }
}

通过以上代码，实现了将文件拖拽到文本框时自动获取文件路径的功能：

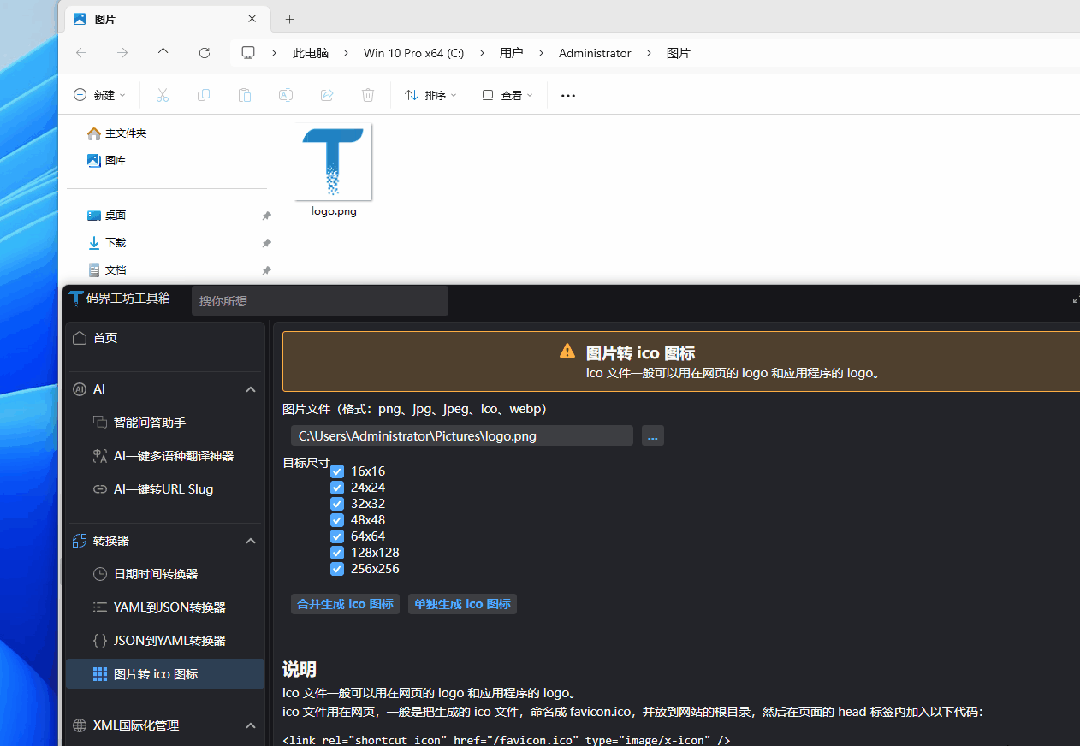

拖拽功能演示

四、视图模型实现

在ImageToIconViewModel.cs中实现业务逻辑：

using Avalonia.Platform.Storage;
using AvaloniaXmlTranslator;
using CodeWF.Core.IServices;
using CodeWF.Modules.Converter.Models;
using CodeWF.Tools;
using CodeWF.Tools.FileExtensions;
using ReactiveUI;
using System.Collections.ObjectModel;
using Ursa.Controls;

namespace CodeWF.Modules.Converter.ViewModels;

public class ImageToIconViewModel : ReactiveObject
{
    private readonly IFileChooserService _fileChooserService;
    private readonly INotificationService _notificationService;

    private readonly FilePickerFileType _icoFilePickerFileType =
        new("Icon file") { Patterns = ["*.ico"] };

    public ImageToIconViewModel(IFileChooserService fileChooserService, INotificationService notificationService)
    {
        _fileChooserService = fileChooserService;
        _notificationService = notificationService;
        IconSizes.AddRange(Enum.GetValues<IconSize>()
            .Select(size => new IconSizeItem(size)));
    }

    #region Properties

    public ObservableCollection<IconSizeItem> IconSizes { get; } = new();

    private string? _needConvertImagePath;

    public string? NeedConvertImagePath
    {
        get => _needConvertImagePath;
        set => this.RaiseAndSetIfChanged(ref _needConvertImagePath, value);
    }

    #endregion

    #region Command's handler

    public async Task RaiseChoiceNeedConvertImageHandler()
    {
        var files = await _fileChooserService.OpenFileAsync(
            I18nManager.Instance.GetResource(Localization.ImageToIconView.ChoiceSourceImageDescription)!,
            true,
            [FilePickerFileTypes.All]);
        if (!(files?.Count > 0))
        {
            return;
        }

        NeedConvertImagePath = files[0];
    }

    public async Task RaiseMergeGenerateIconHandler()
    {
        (bool isSuccess, uint[]? sizes) = await GetGenerateInfo();
        if (!isSuccess)
        {
            return;
        }

        var folder = Path.GetDirectoryName(NeedConvertImagePath);
        var fileName = Path.GetFileNameWithoutExtension(NeedConvertImagePath);
        var saveIconPath = Path.Combine(folder, $"{fileName}.ico");
        try
        {
            await ImageHelper.MergeGenerateIcon(NeedConvertImagePath, saveIconPath, sizes);
        }
        catch (Exception ex)
        {
            await MessageBox.ShowOverlayAsync(ex.Message);
        }

        FileHelper.OpenFolderAndSelectFile(saveIconPath);
    }

    public async Task RaiseSeparateGenerateIconHandler()
    {
        (bool isSuccess, uint[]? sizes) = await GetGenerateInfo();
        if (!isSuccess)
        {
            return;
        }

        var saveIconFolder = Path.GetDirectoryName(NeedConvertImagePath);
        try
        {
            await ImageHelper.SeparateGenerateIcon(NeedConvertImagePath, saveIconFolder, sizes);
        }
        catch (Exception ex)
        {
            await MessageBox.ShowOverlayAsync(ex.Message);
        }

        FileHelper.OpenFolder(saveIconFolder);
    }

    private async Task<(bool IsSuccess, uint[]? Sizes)> GetGenerateInfo()
    {
        if (string.IsNullOrWhiteSpace(NeedConvertImagePath)
            || !File.Exists(NeedConvertImagePath))
        {
            await MessageBox.ShowOverlayAsync(
                I18nManager.Instance.GetResource(Localization.ImageToIconView.ChoiceSourceImageDialogTitle)!);
            return (false, null);
        }

        var selectedSize = IconSizes.Where(item => item.IsSelected).ToList();
        if (selectedSize.Count <= 0)
        {
            await MessageBox.ShowOverlayAsync(
                I18nManager.Instance.GetResource(Localization.ImageToIconView.DestImageSize)!);
            return (false, null);
        }

        var destSizes = selectedSize.Select(size => (uint)(size.Size)).ToArray();

        return (true, destSizes);
    }

    #endregion
}

视图模型遵循 MVVM 设计模式，主要负责：

管理 UI 数据和状态
处理用户操作（选择文件、执行转换等）
验证输入数据
调用核心业务逻辑
处理异常情况

两种转换模式的效果如下：

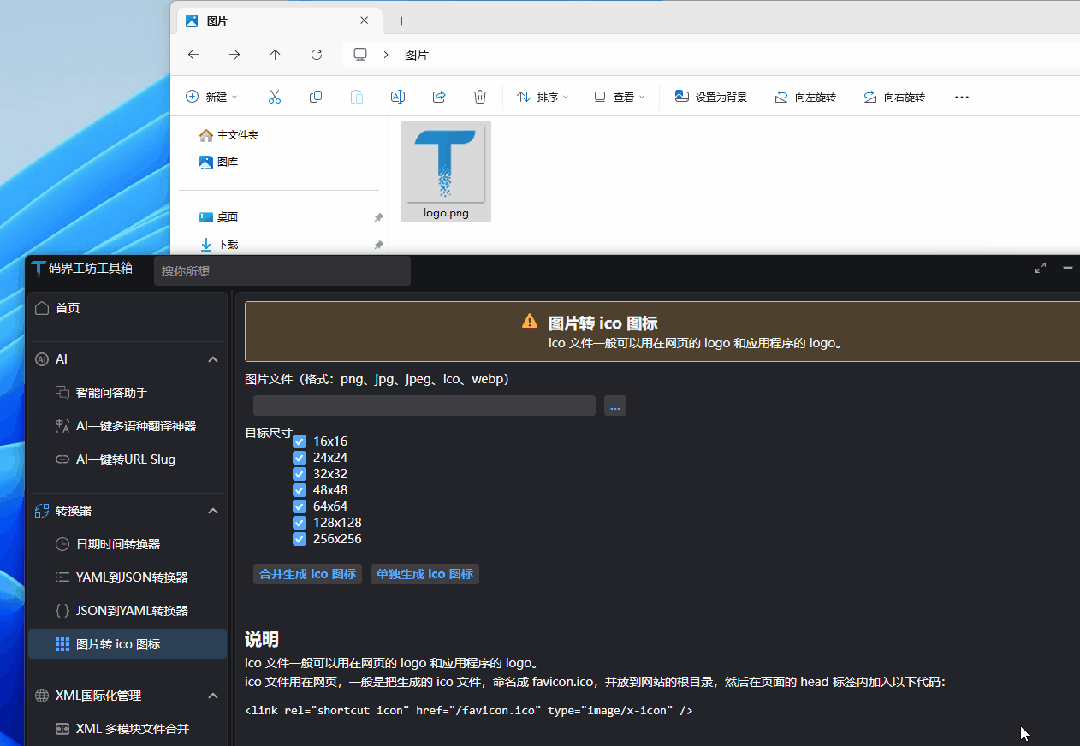

多尺寸合并转换

转换成多个尺寸

五、数据模型设计

为了管理图标尺寸选项，我们定义了以下数据模型：

using CodeWF.Tools.Extensions;
using ReactiveUI;
using System.ComponentModel;

namespace CodeWF.Modules.Converter.Models;

public enum IconSize
{
    [Description("16x16")] Size16 = 16,
    [Description("24x24")] Size24 = 24,
    [Description("32x32")] Size32 = 32,
    [Description("48x48")] Size48 = 48,
    [Description("64x64")] Size64 = 64,
    [Description("128x128")] Size128 = 128,
    [Description("256x256")] Size256 = 256
}

public class IconSizeItem(IconSize size) : ReactiveObject
{
    private bool _isSelected = true;

    public bool IsSelected
    {
        get => _isSelected;
        set => this.RaiseAndSetIfChanged(ref _isSelected, value);
    }

    public string Content { get; set; } = size.GetDescription();
    public IconSize Size { get; set; } = size;
}
