基于 NFC 便携式无线可穿戴压电动脉脉搏监测系统-设计方案

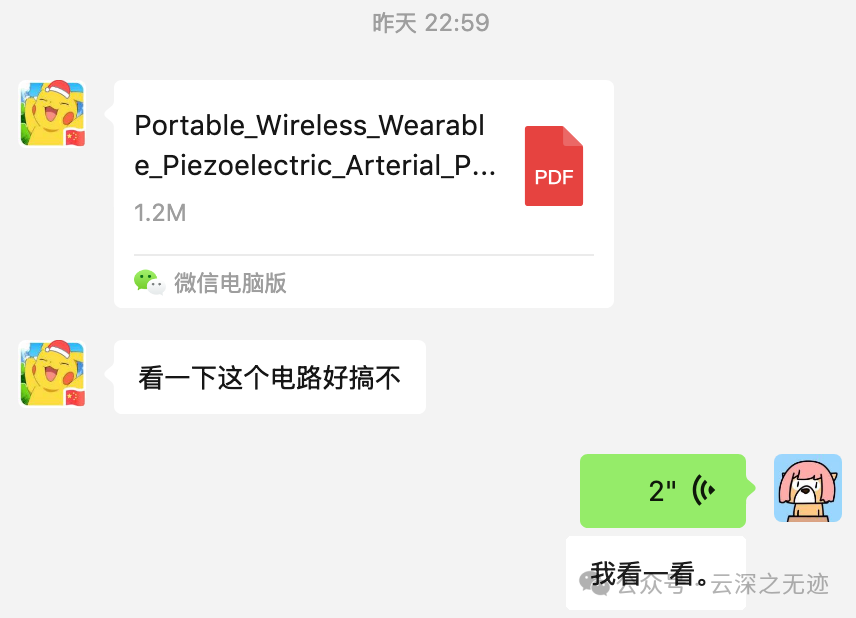

给一个朋友解读一个论文：

这篇论文讨论了一种便携、无线的可穿戴动脉脉搏监测系统，该系统首次将近场通信（NFC）技术与压电传感器结合，旨在通过无线、无电池的方式监测动脉脉搏。

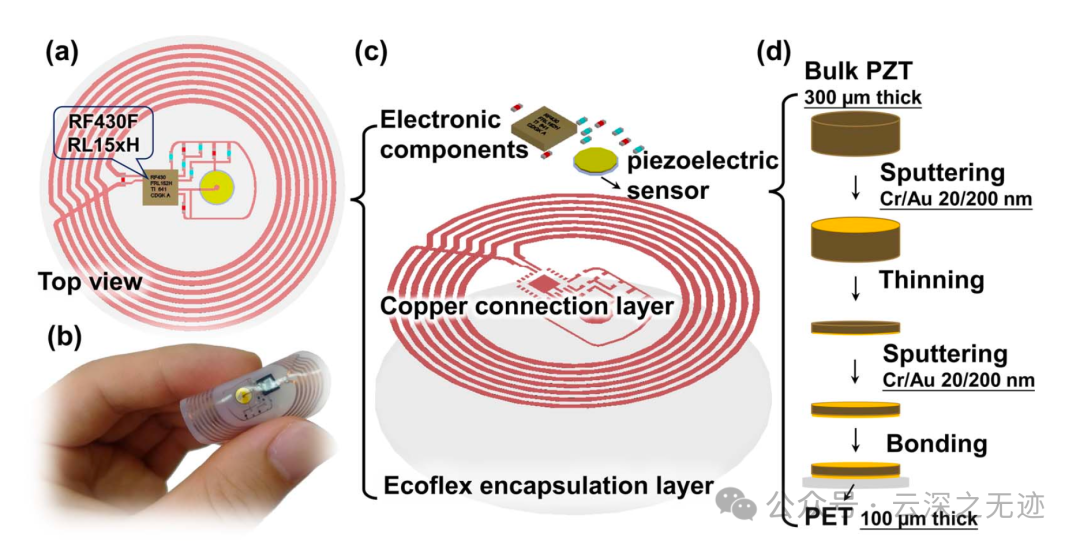

采用机械薄化处理的铅锆钛（PZT）薄膜作为关键功能层，具有高的机电耦合因子（k31）。用于动态感应，尤其是动脉脉搏信号，并且其灵敏度随着施加频率的变化而变化。当传感器附着在较软的表面（如Ecoflex）上时，相较于附着在较硬的表面（如玻璃）上，灵敏度显著增加。该传感器能够在低于10 mN的力下检测脉搏信号，低于典型动脉脉搏的20 mN力，因此非常适合用于动脉脉搏监测。

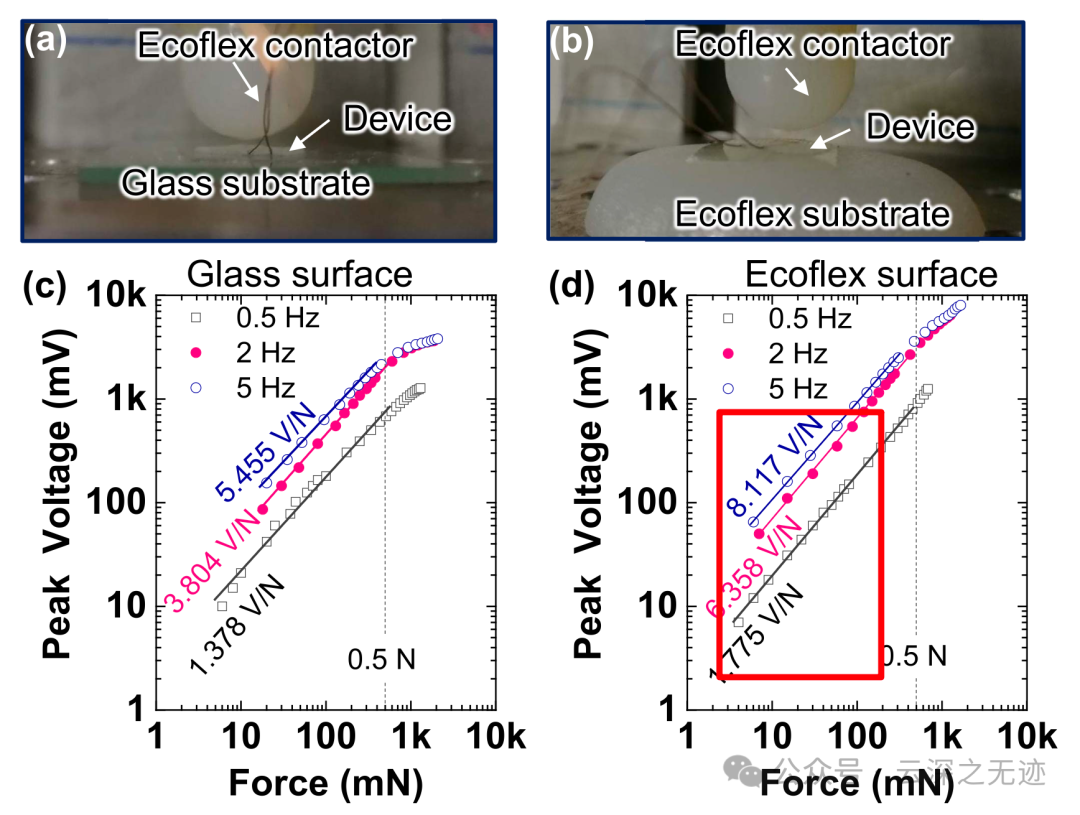

整体看在 Ecoflex 上面更加的灵敏

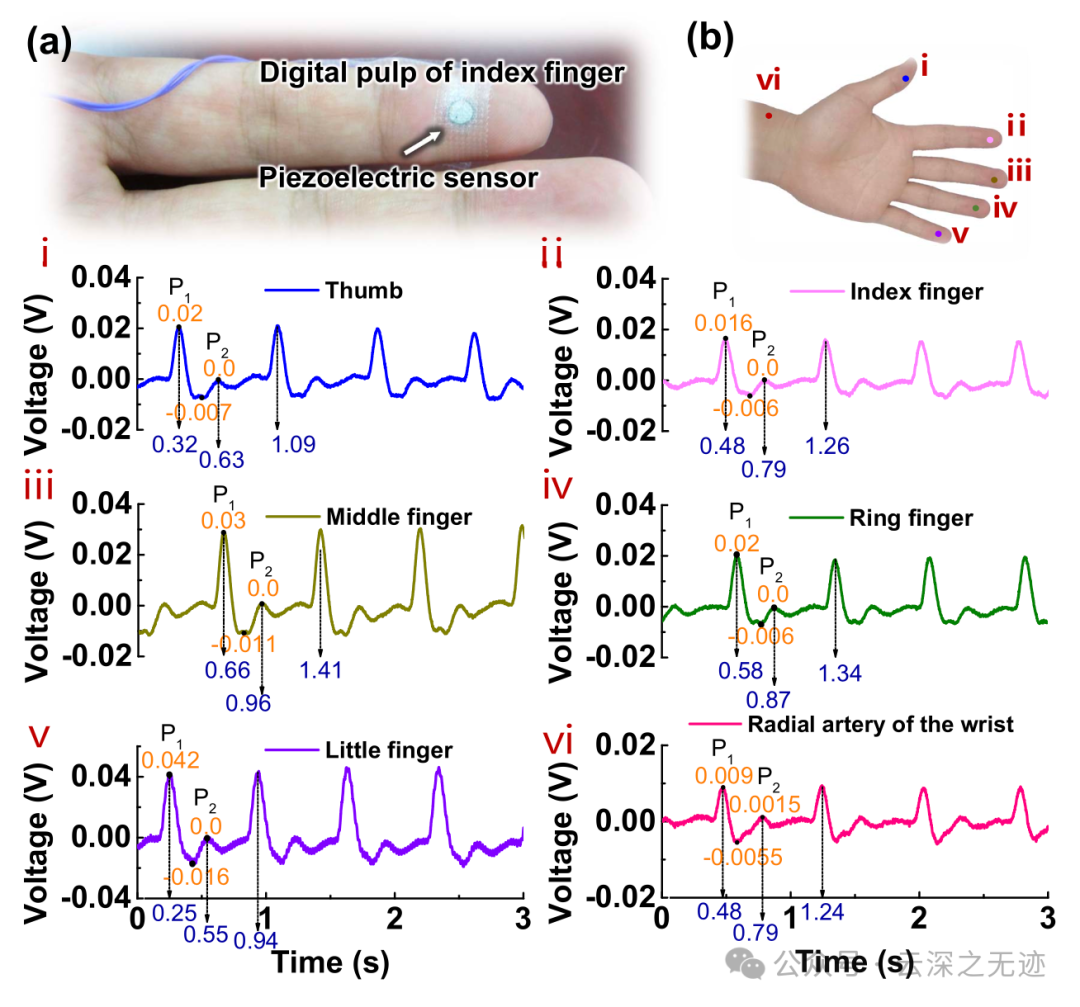

6 个地方测量脉搏

这很难评

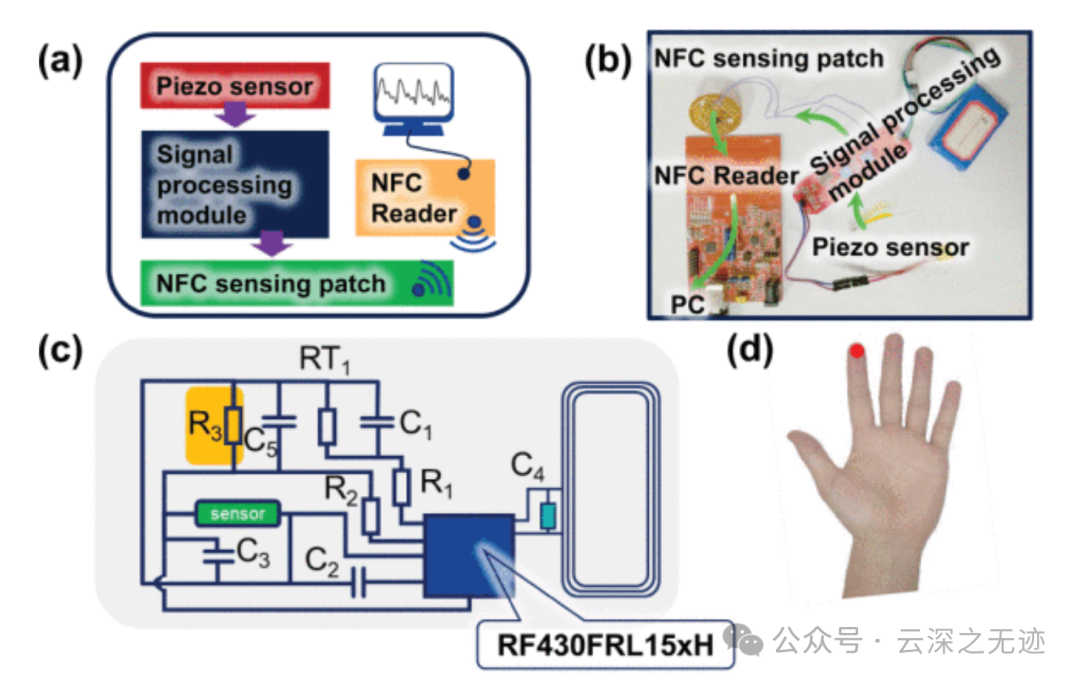

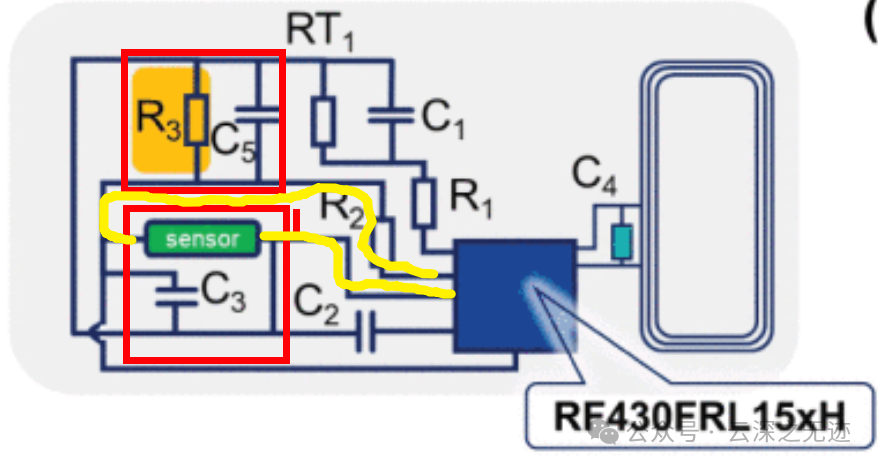

这个应该是电源路径

这个应该是电源

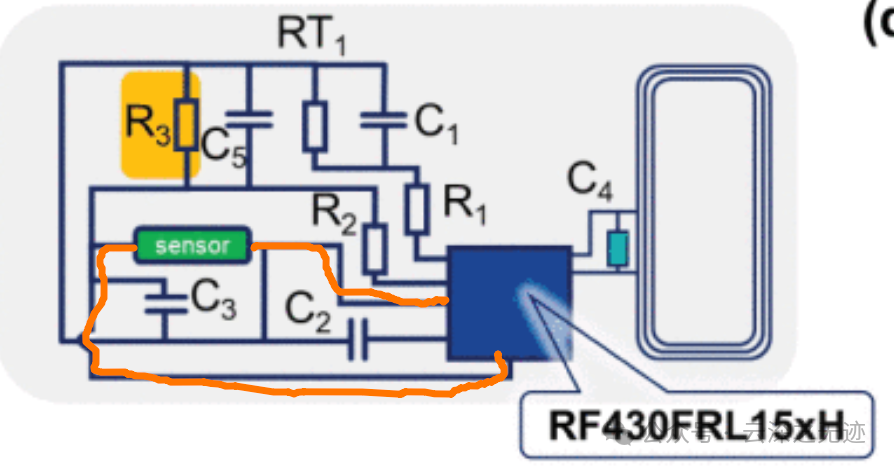

R3 我觉得是电源部分，后面是一个滤波，就是可能是低通的，因为电源是震荡的进来的。

无所谓了，就是这样设计的，中间跨了一个电容。

C1, C3：这些电容用于滤波，去除信号中的高频噪声或其他不需要的频率成分，保持信号的纯净度。特别是，C2 和 C3 可能用于模拟信号的低通滤波，滤除高频噪声。

C2：该电容可能用于去除传感器或电路中可能出现的直流偏移。

看样子是这样的

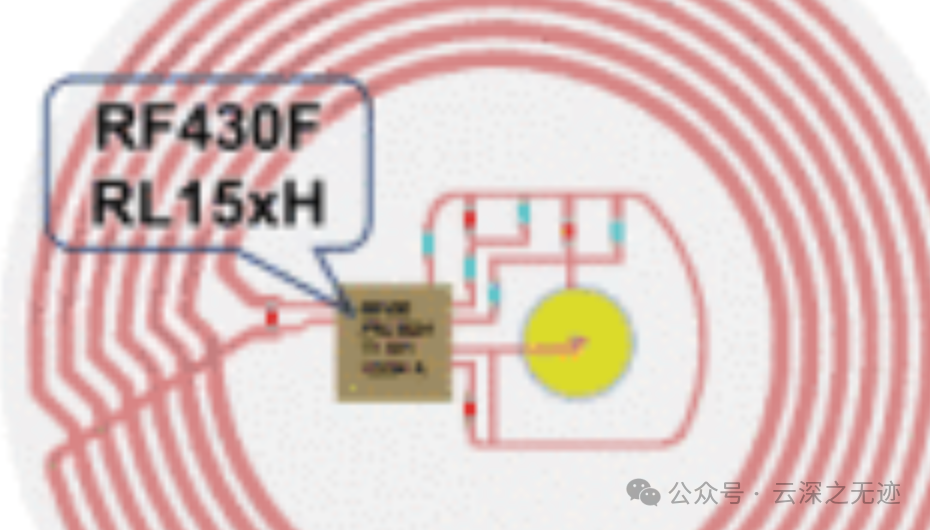

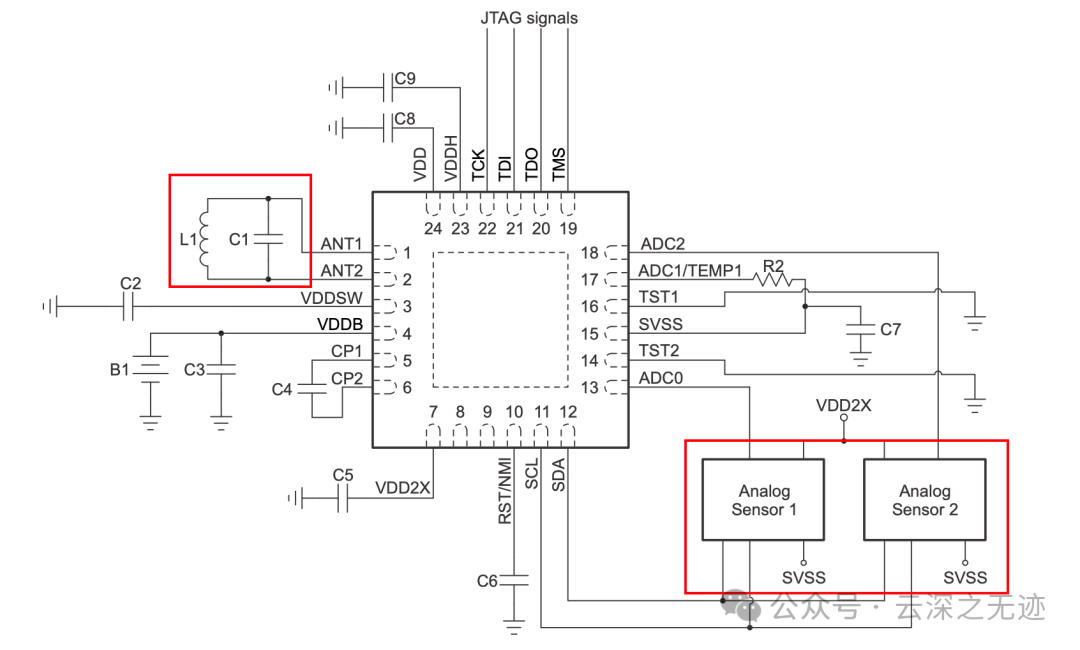

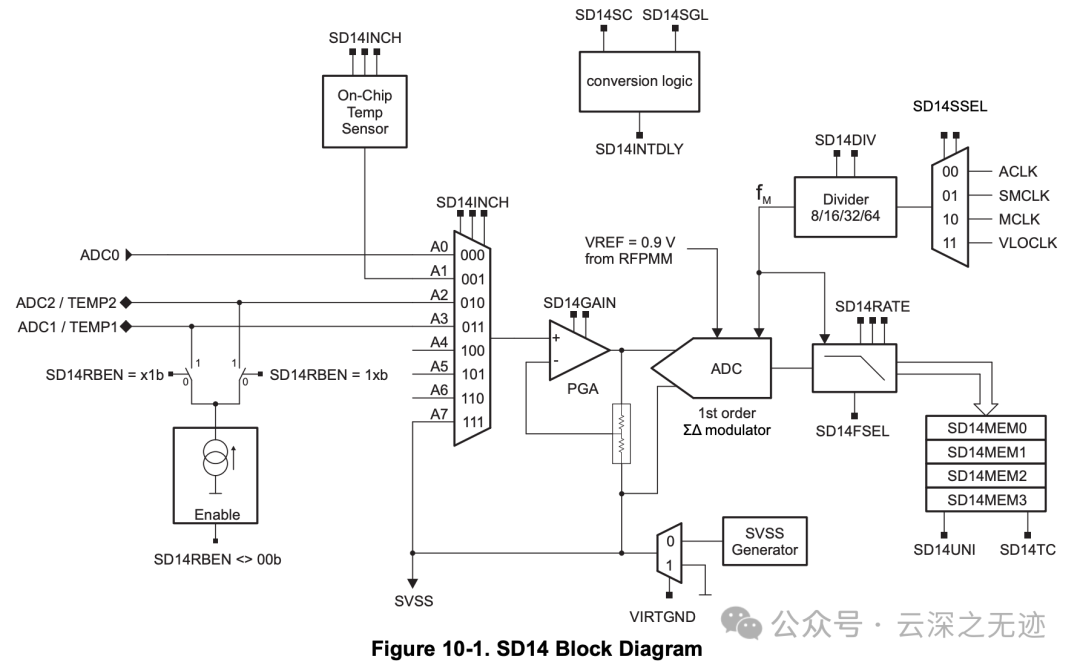

ADC？SD14，找 jb 半天，TI 就喜欢起这名字

因为是积分 ADC，使用有滤波器，后面还有 PGA，反正 TI 模拟这块没得说，这个芯片以后有空说。

啧，不太知道这个东西靠谱程度，但是应该是可以实现，难度不大。
