drawDB：开源免费的数据库关系图设计与 SQL 生成工具

在数据库设计领域，一个好的可视化工具能极大提升工作效率和协作体验。今天，我要向大家介绍一款备受欢迎的开源项目 —— drawDB，一个免费、简洁且直观的在线数据库关系图编辑器和 SQL 生成工具。它不仅功能强大，还拥有友好的用户界面，让数据库设计变得轻松愉快。

drawdb

drawDB 简介

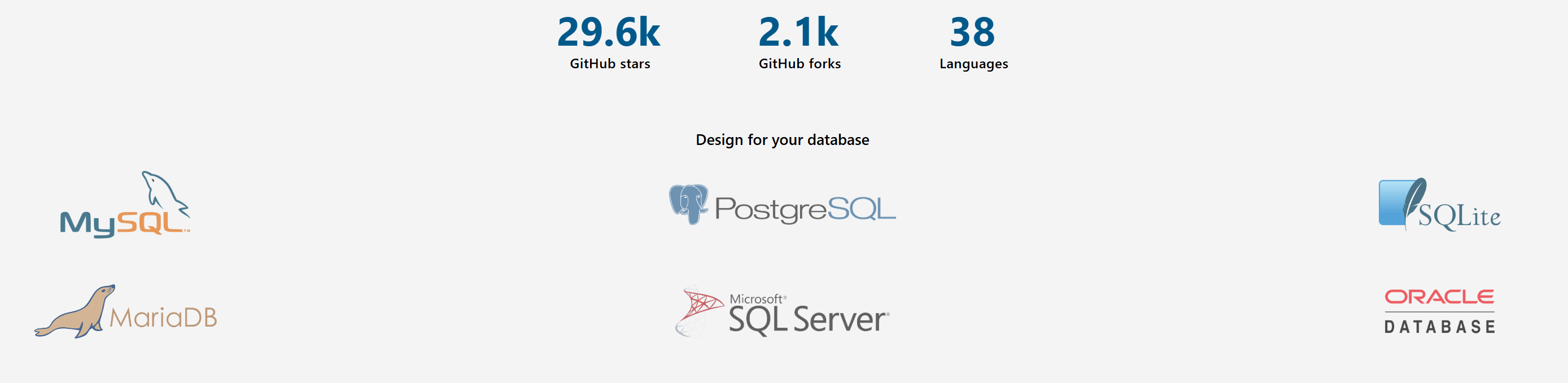

drawDB 是一款基于浏览器的数据库实体关系图(DBER)编辑器，它允许用户在不需要创建账户的情况下，通过简单的点击操作来构建数据库图表、导出 SQL 脚本、自定义编辑器等。作为一个开源项目，它已在 GitHub 上获得了相当高的关注度，拥有约 27.5k 的 stars，这充分说明了它在开发者社区中的受欢迎程度。

该项目的核心理念是提供一个简单、直观且功能全面的工具，帮助开发者、数据库管理员和业务分析师轻松实现数据库设计和可视化，并且不需要任何付费订阅或账户注册。

资源链接

• 官方网站：https://drawdb.app/
• Discord社区：加入Discord
• X平台关注：@drawDB_
• GitHub仓库：https://github.com/drawdb-io/drawdb

核心功能详解

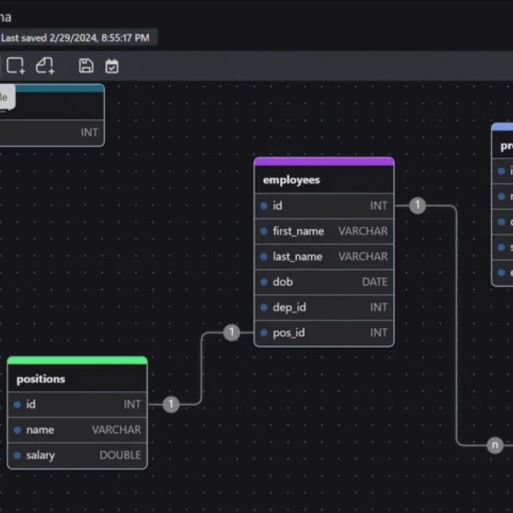

1. 直观的实体关系图设计

drawDB 的主要功能是让用户能够以视觉化的方式设计数据库结构。在其简洁的界面中，用户可以：

• 创建表格并定义字段、数据类型和约束条件
• 通过拖放操作建立表之间的关系
• 设置主键、外键和索引
• 自定义表格外观和布局，使图表更加清晰易读

这种视觉化的设计方式尤其适合团队协作和与非技术人员的沟通，因为它将复杂的数据库结构转化为易于理解的图形表示。

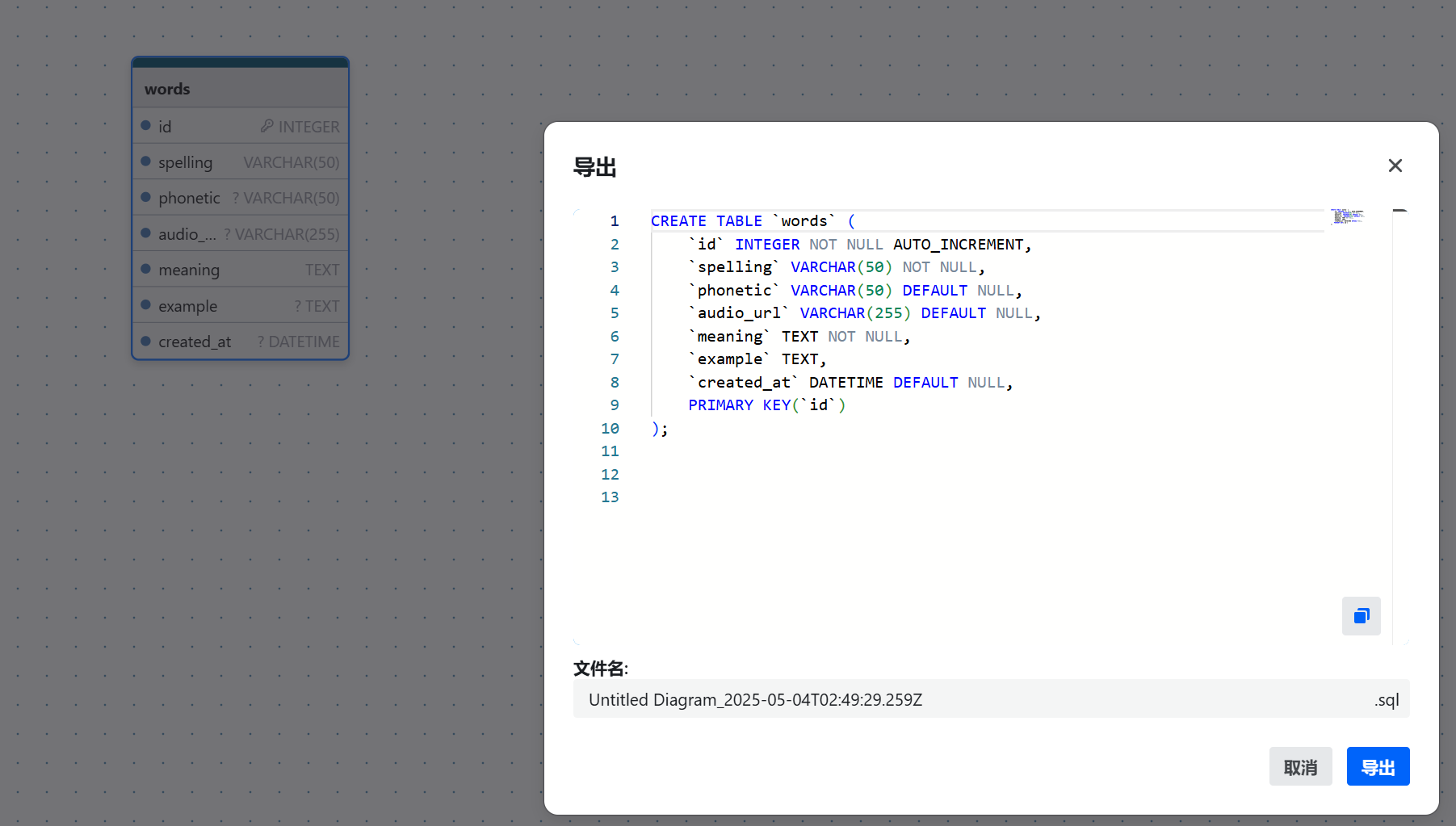

2. SQL 脚本生成

SQL脚本生成

一旦完成了数据库关系图的设计，drawDB 可以自动生成对应的 SQL 脚本，支持多种主流数据库系统，包括：

• MySQL
• PostgreSQL
• SQLite
• SQL Server
• 其他主流数据库系统

这一功能极大地简化了从设计到实现的过程，让用户无需手动编写创建表格和关系的 SQL 语句，减少了出错的可能性。

支持多种数据库

3. SQL 导入功能

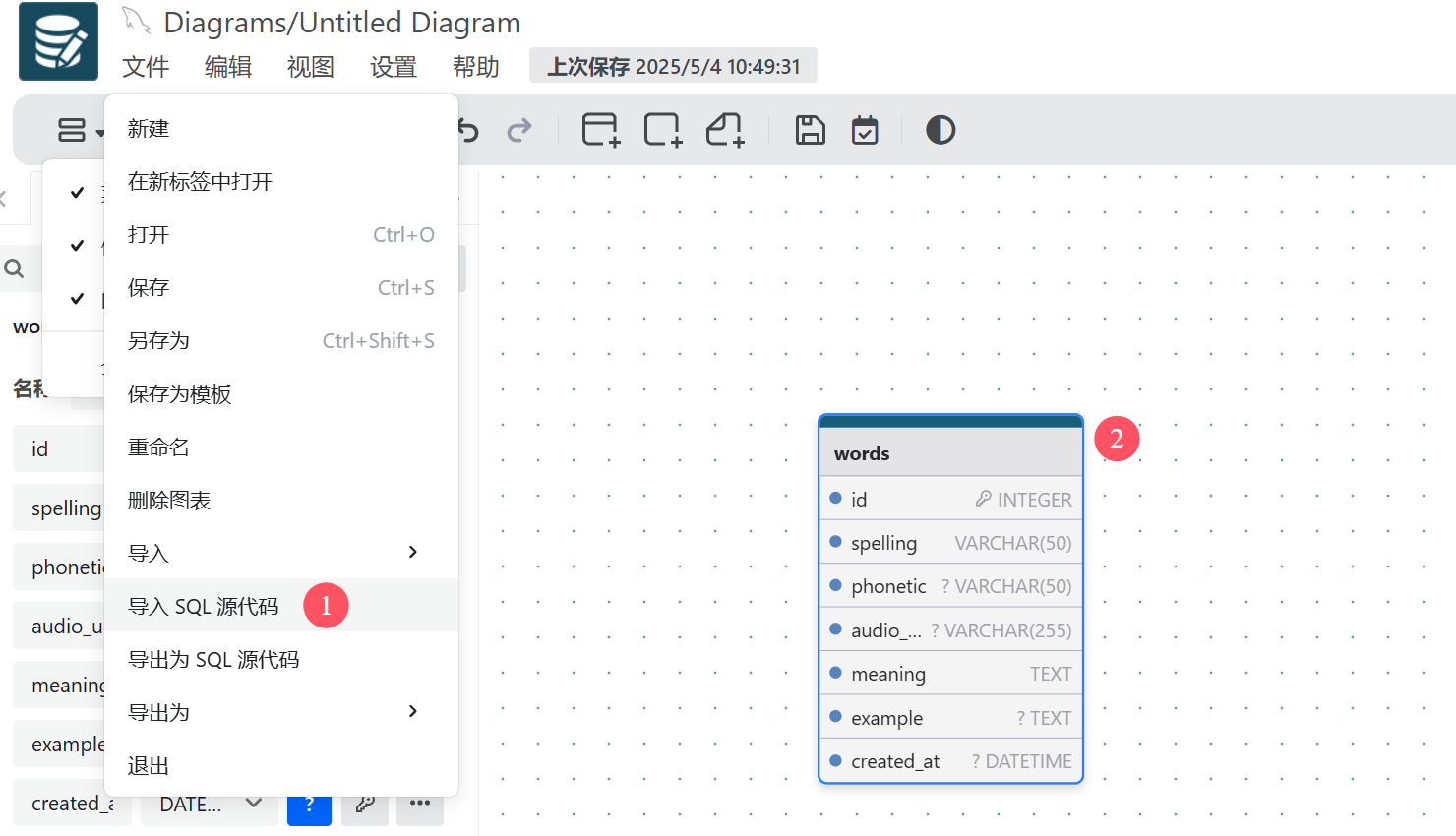

除了从零开始设计数据库，drawDB 还支持从现有 SQL 脚本导入功能，可以将已有的数据库结构转换为可视化图表。这对于需要理解或重构现有数据库的开发者来说尤其有用，能够快速获取整体结构的直观视图。

SQL导入功能

4. 本地化存储与分享功能

drawDB 会自动将用户的设计保存在浏览器的本地存储中，无需担心意外关闭浏览器导致工作丢失。同时，它还提供了项目分享功能，允许用户通过链接与团队成员分享自己的数据库设计，促进协作和反馈。

5. 自定义主题与外观

为了提供更好的用户体验，drawDB 允许用户根据个人偏好自定义界面主题和颜色方案，支持明暗两种模式，以适应不同的工作环境和个人习惯。

安装和使用教程

本地开发环境搭建

如果您希望在本地搭建 drawDB 开发环境，可以按照以下步骤操作：

git clone https://github.com/drawdb-io/drawdb
cd drawdb
npm install
npm run dev

执行上述命令后，您可以通过本地服务器（通常是 http://localhost:3000）访问 drawDB。

构建生产版本

要构建生产版本，可以执行：

git clone https://github.com/drawdb-io/drawdb
cd drawdb
npm install
npm run build

Docker 部署

drawDB 也提供了 Docker 支持，方便快速部署：

docker build -t drawdb .
docker run -p 3000:80 drawdb

如果需要使用分享功能，则需要设置 server 并根据 .env.sample 配置相应的环境变量。

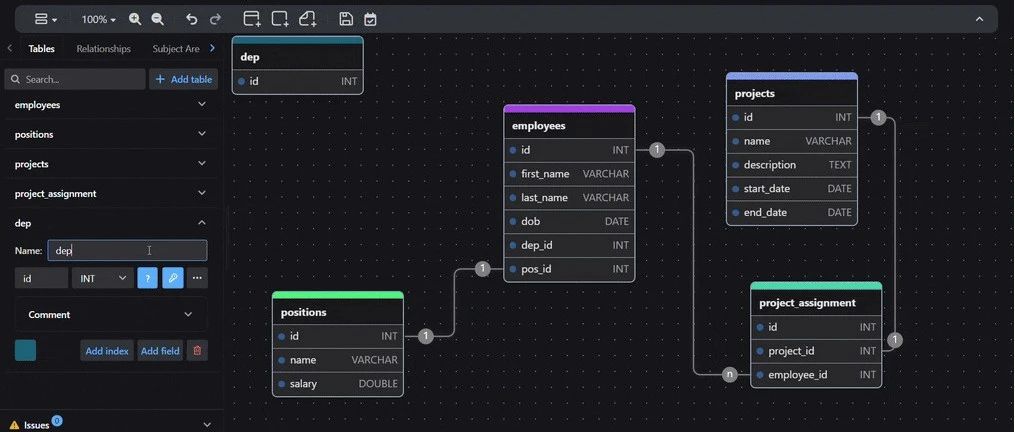

基本使用方法

1. 创建新表格：点击工具栏上的"添加表格"按钮，然后在画布上放置新表格。
2. 定义字段：双击表格或使用右侧面板添加字段，指定名称、数据类型和约束。
3. 建立关系：从一个表格的字段拖动到另一个表格的相关字段，创建外键关系。
4. 导出 SQL：完成设计后，点击"导出 SQL"按钮，选择目标数据库类型，获取可直接执行的 SQL 脚本。
5. 保存与分享：设计会自动保存到本地存储，也可以通过分享链接与他人协作。

应用场景和实际价值

适用业务场景

drawDB 在以下场景中特别有价值：

1. 数据库初始设计：在项目初期快速设计和迭代数据库结构。
2. 团队协作设计：让团队成员，包括非技术人员，能够直观地参与数据库设计讨论。
3. 现有数据库文档化：将现有数据库转换为可视化图表，便于理解和文档化。
4. 教育教学：作为教学工具，帮助学生学习数据库设计和实体关系概念。
5. 原型开发：在应用原型阶段快速设计数据结构，验证设计可行性。

与类似工具的比较优势

相比其他数据库设计工具，drawDB 具有以下优势：

1. 免费开源：不同于许多商业工具，drawDB 完全免费且开源，没有功能限制。
2. 无需账户：不需要注册账户即可使用所有功能，保护用户隐私。
3. 浏览器中运行：无需安装任何软件，随时随地可用。
4. 直观简洁：界面设计简洁明了，易于上手，降低了学习成本。
5. 双向操作：支持通过图形界面设计数据库，也支持通过 SQL 导入现有结构。

实际应用价值

1. 提高效率：减少了手动编写 SQL 脚本的时间和出错可能性。
2. 促进沟通：通过可视化展示数据库结构，帮助技术团队与业务团队更有效地沟通。
3. 规范设计：帮助开发者遵循数据库设计最佳实践，提高数据库质量。
4. 降低成本：作为免费工具，减少了项目的软件许可成本。
5. 简化学习曲线：对数据库初学者友好，帮助他们理解数据库设计原理。

局限性与注意事项

尽管 drawDB 功能强大，但也有一些局限性需要注意：

1. 复杂存储过程支持有限：对于高级数据库功能如存储过程、触发器等支持可能有限。
2. 大型数据库可能性能受限：由于是浏览器应用，对于特别复杂的数据库结构，可能会有性能瓶颈。
3. 需要网络连接分享：分享功能需要网络连接和服务器支持。
4. 数据安全考虑：敏感数据库设计在使用云端分享功能时需谨慎。

结论

drawDB 作为一款免费开源的数据库设计工具，以其简洁直观的界面和强大的功能，为数据库设计工作提供了极大便利。它不仅适合数据库专业人员使用，对初学者和非技术人员也同样友好。通过将复杂的数据库结构可视化，并自动生成 SQL 脚本，drawDB 大大简化了数据库设计流程，提高了工作效率。

作为一个活跃的开源项目，drawDB 正在不断发展和完善。如果你正在寻找一款简单易用的数据库设计工具，不妨尝试一下 drawDB，相信它能为你的工作带来不少便利。

无论是初创企业的快速原型设计，还是大型企业的数据库文档化，drawDB 都能提供有力支持，帮助开发者和团队更好地理解和管理数据结构，最终提升软件开发的质量和效率。
