Power BI SVG 着色地图辅助工具

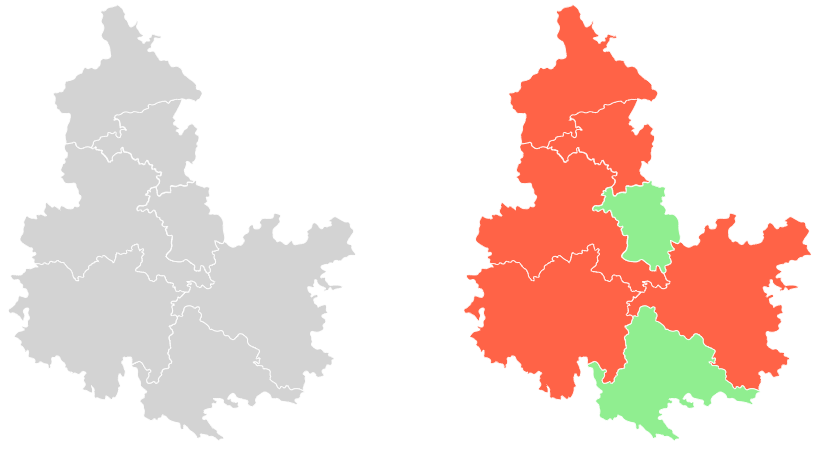

Power BI 使用SVG（一种矢量图片）制作着色地图非常方便，可以用Synoptic Panel视觉对象或者DAX+SVG表格矩阵新卡片图视觉对象加载。

虚拟地理空间，仅供学习使用

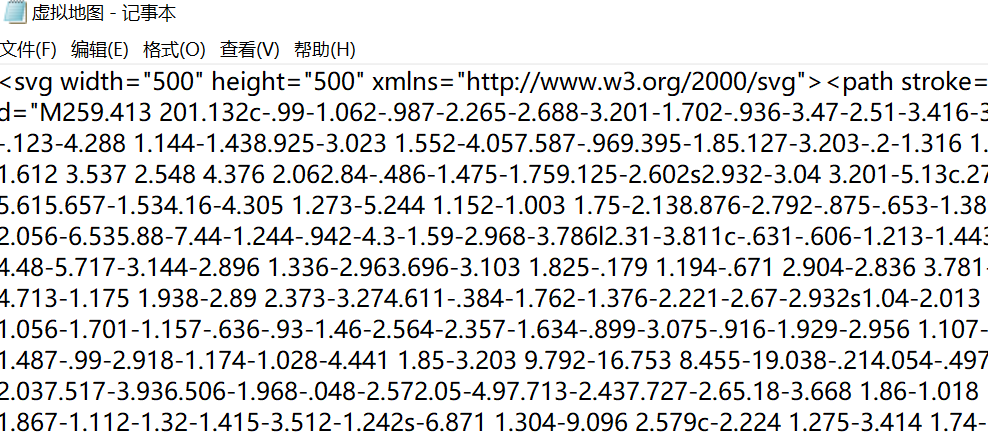

我设计了一个在线工具，方便用户加速着色地图实现进程。无论是网上下载、还是自行绘制的SVG空间图片，用记事本打开，可以看到是乱码一样的存在：

在线工具可以快速的将以上信息转化为结构化的表格，以便后续制图使用。

打开我在github的站点：

https://junminwu.github.io/index.html

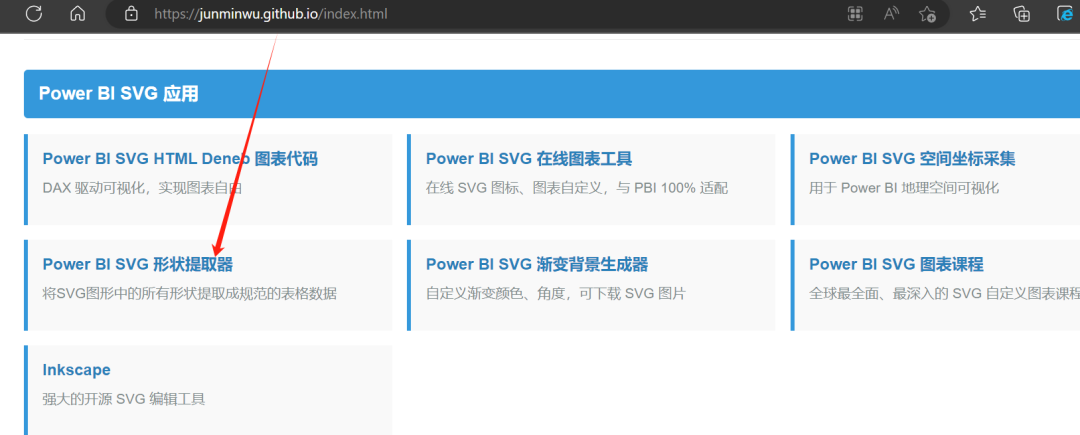

选择SVG形状提取器：

点击按钮选择准备好的SVG地图：

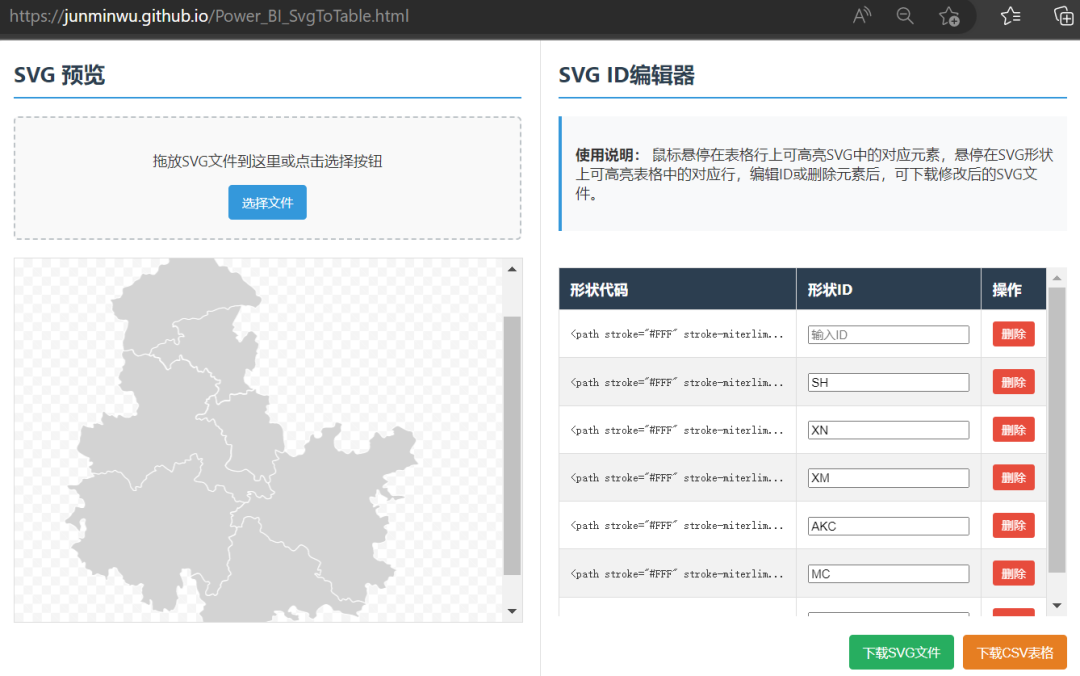

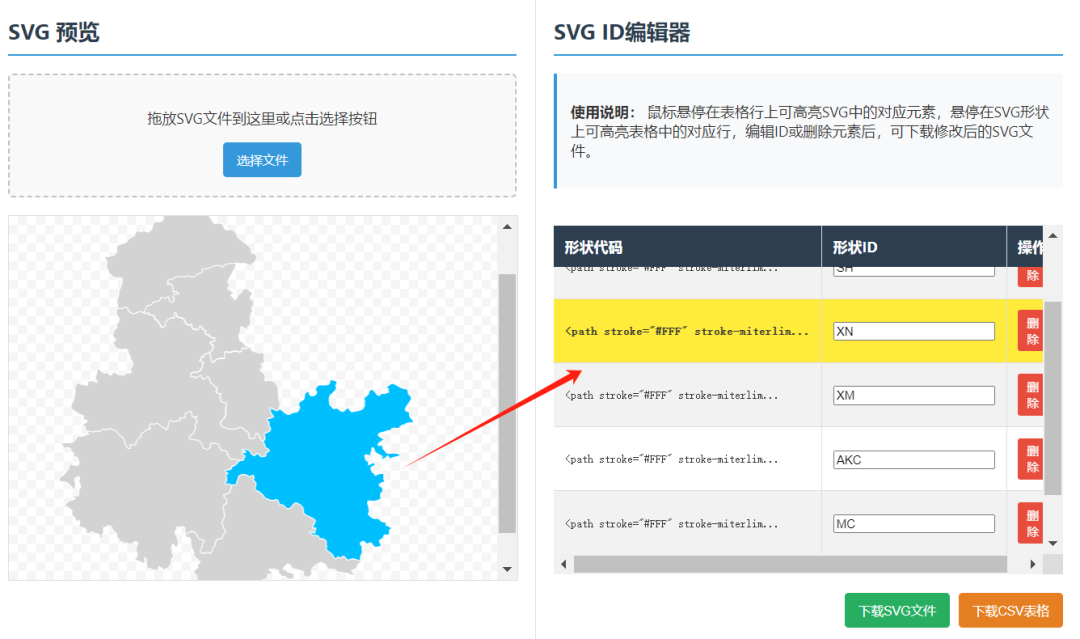

左侧是地图预览，右侧自动生成表格，列示了地图中的各区域。选中表格中的任意一行，地图上会高亮该区域：

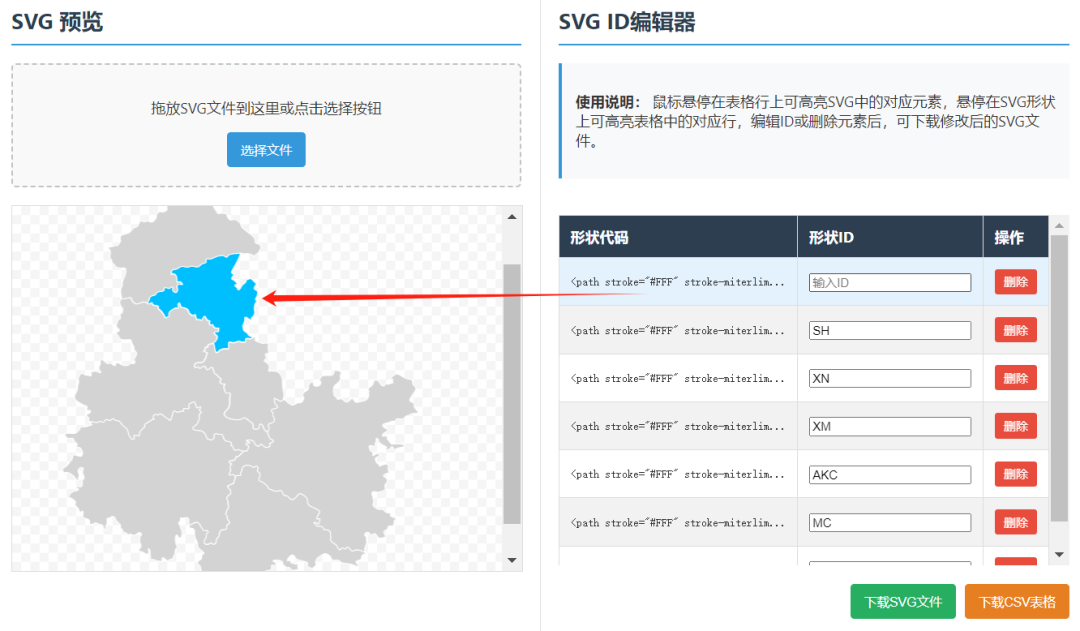

选中地图上的任意一个区域，也会反向高亮表格中对应的行：

接下来介绍两种应用情景。

第一种是用于OKViz开发的Synoptic Panel视觉对象，使用该视觉对象进行着色地图可视化时，需要SVG地图文件中的区域ID与模型中的区域ID保持一致。

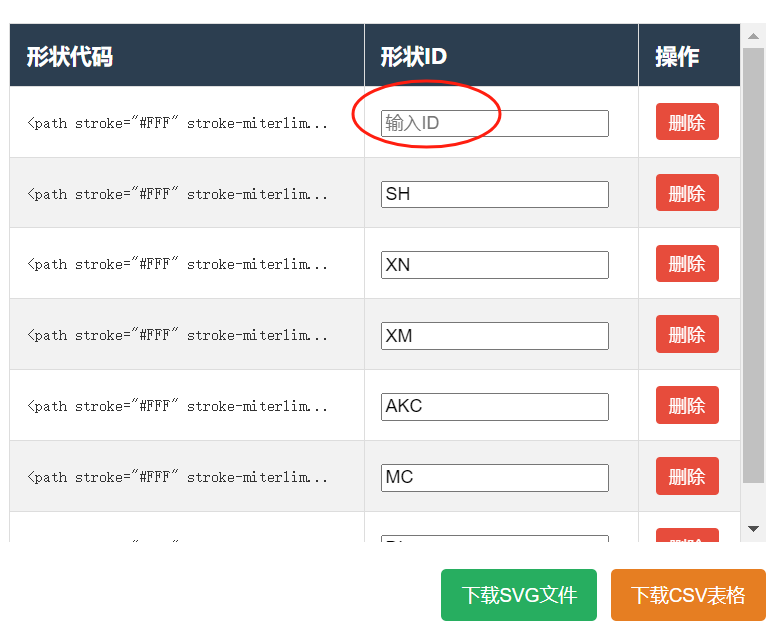

但很多时候，地图代码中的形状没有ID，或者不规范，此时我们可以挨个在工具中编辑，与Power BI维度表中的地点ID统一：

编辑完成后，点击下方的“下载SVG文件”，就会对原ID进行覆盖，这个SVG文件就可以被Synoptic Panel视觉对象识别，从而正常着色。

第二种是用于DAX结合SVG度量值制作着色地图，这种方法不需要使用第三方视觉对象，内置的表格、矩阵、新卡片图都可以使用。

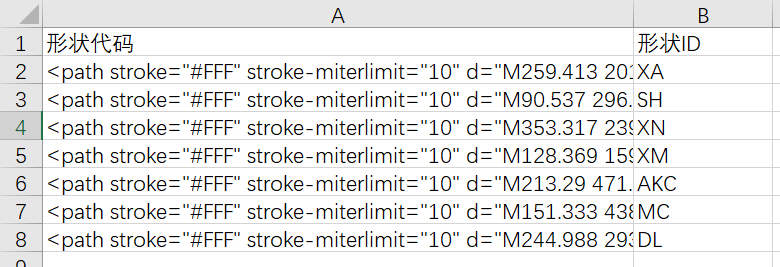

工具右下角有一个下载CSV表格功能，下载完成后数据如下：

每个区域的SVG代码被拆分为行，将形状代码当作一个维度导入Power BI。默认颜色是固定的，DAX可以针对各区域动态修改颜色，从而形成着色效果。

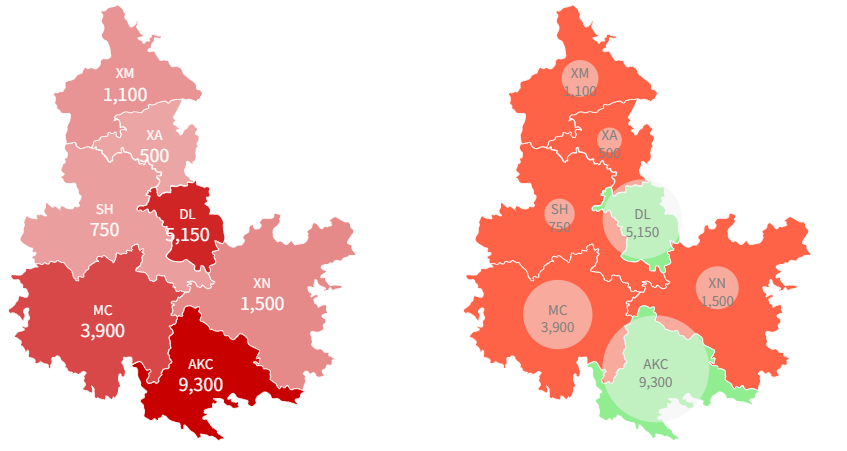

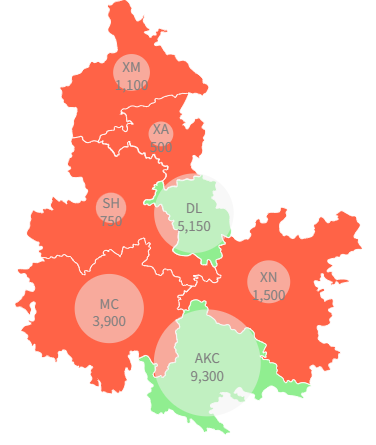

结合《Power BI SVG空间坐标采集工具》还可以进一步升级，着色地图上增加迷你图，例如下方着色表示业绩是否达成目标，气泡表示业绩大小。

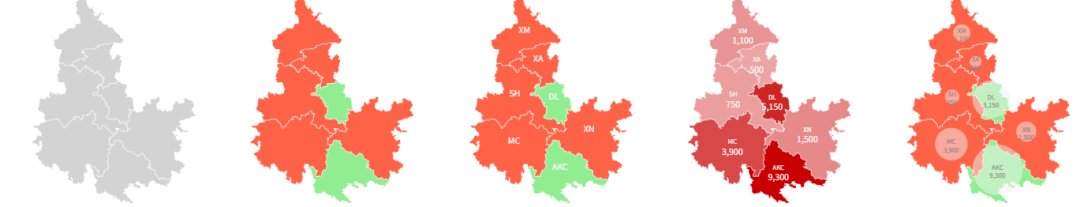

以下是从最基础的静态SVG到动态可视化的过程，全部度量值生成，每个代码都不到10行。
