在Zabbix中通过ECharts模块增强可视化功能
在Zabbix中通过ECharts模块增强可视化功能
Zabbix
Zabbix的一大优势在于其可扩展的模块化架构。该架构允许通过第三方模块对平台进行功能增强，在保持核心系统稳定性的同时显著扩展其能力。ECharts-Zabbix模块正是这种灵活性的绝佳范例。
1
什么是 ECharts-Zabbix 模块？
ECharts-Zabbix模块通过集成ECharts图表库，为Zabbix添加了可定制化的小组件功能，支持创建交互式动态可视化图表。此模块弥补了Zabbix标准可视化能力的不足，能够以更丰富的图形化形式呈现复杂监控环境中的数据。
2
Zabbix 中的 ECharts 有哪些主要功能？
通过整合ECharts与Zabbix，您可实现以下功能：
- 多样化图表类型：折线图、柱状图、饼图、仪表盘、散点图、热力图等
- 深度自定义：颜色、样式、图例、悬浮提示均可灵活配置
- 动态交互体验：流畅的动画效果提升用户感知
- 主题适配：完美兼容Zabbix浅色与深色主题
- 无缝数据集成：直接调用Zabbix数据，无需借助外部工具
- 响应式设计：可视化图表自动适配不同屏幕尺寸
- 辅助功能支持：数据格式化工具、动态颜色生成函数
3
安装与配置指南
Zabbix模块的安装流程极为简便：
- 从官方仓库下载模块
- 将文件解压至Zabbix服务器的modules目录
- 在Zabbix前端界面进入管理 > 常规 > 模块
- 在列表中找到ECharts-Zabbix模块并点击“启用”
- 启用后，小组件即可在Zabbix仪表盘和监控大屏中使用
4
实际应用场景
01
场景一

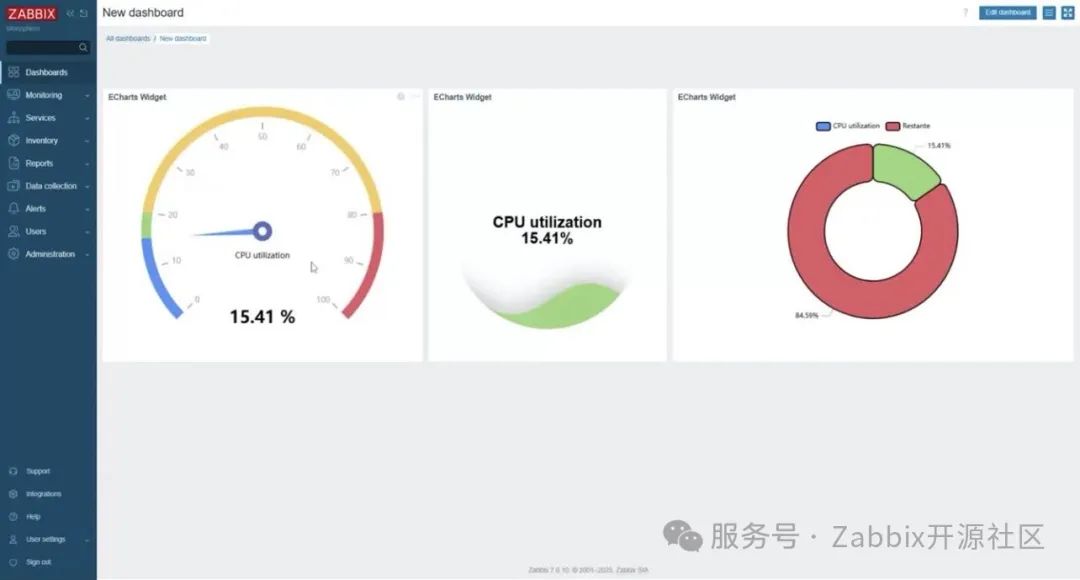

仪表盘（Gauge）图表适用于直观展示CPU、内存、磁盘利用率等指标。结合Zabbix的实时数据与ECharts的可视化能力，可构建动态面板，清晰呈现关键指标状态：
```javascript
const field = context.panel.data.series[0].fields[0];
const value = field.value;
const gaugeData = [{
value: value,
name: field.name,
title: {
offsetCenter: ['0%', '30%']
},
detail: {
offsetCenter: ['0%', '60%']
}
}];
return {
backgroundColor: 'transparent',
series: [{
type: 'gauge',
startAngle: 90,
endAngle: -270,
center: ['50%', '50%'],
radius: '90%',
pointer: {
show: false
},
progress: {
show: true,
overlap: false,
roundCap: true,
clip: false,
itemStyle: {
borderWidth: 0
}
},
axisLine: {
lineStyle: {
width: 20,
color: [[1, 'rgba(255,255,255,0.1)']]
}
},
splitLine: {
show: false
},
axisTick: {
show: false
},
axisLabel: {
show: false
},
data: gaugeData,
title: {
fontSize: 14,
fontWeight: 'normal'
},
detail: {
width: 80,
height: 20,
fontSize: 14,
fontWeight: 'normal',
borderWidth: 0
}
}]
};
```02
场景二

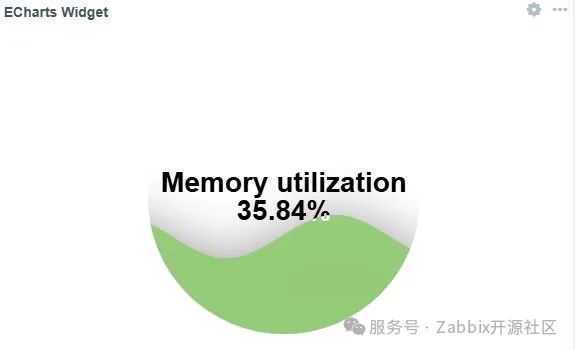

液态填充图（Liquid Fill）能以视觉冲击力强的方式展示磁盘使用率、SLA达成率等百分比指标：
```javascript
if (!context.panel.data.series || !context.panel.data.series[0] || !context.panel.data.series[0].fields) {
console.error('Dados não disponíveis no formato esperado');
return {};
}
const field = context.panel.data.series[0].fields[0];
return {
backgroundColor: 'transparent',
series: [{
type: 'liquidFill',
data: [field.value / 100],
radius: '80%',
color: ['#91cc75'],
backgroundStyle: {
color: 'rgba(255, 255, 255, 0.1)'
},
label: {
formatter: function() {
return field.name + '\n' + field.value.toFixed(2) + field.units;
},
fontSize: 28,
color: 'black'
},
outline: {
show: false
}
}]
};
```

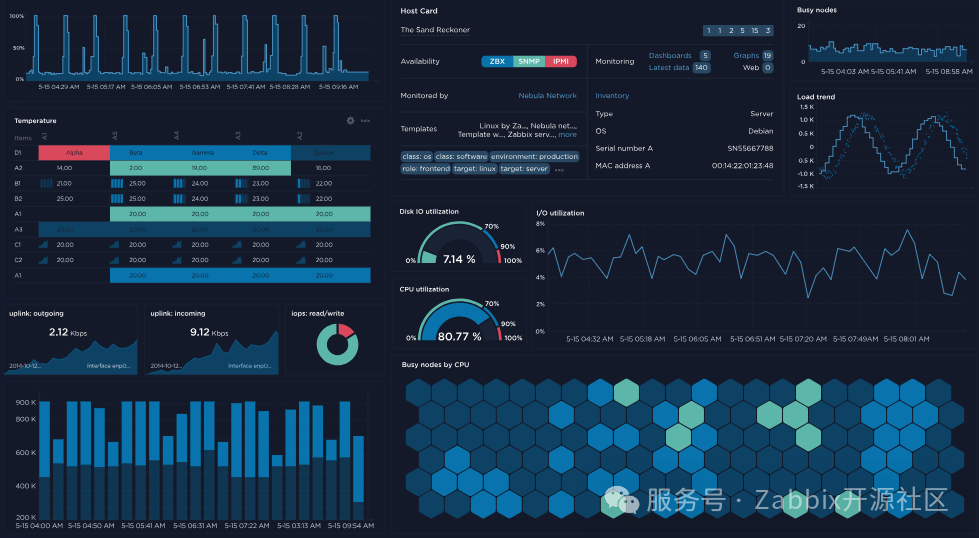

以下是我们的 github 提供的一些可视化示例：
色彩与渐变配置：支持十六进制色值或复杂渐变效果
```javascript
// Linear gradient
new echarts.graphic.LinearGradient(0, 0, 0, 1, [
{ offset: 0, color: '#83bff6' },
{ offset: 1, color: '#188df0' }
])
```数字格式 ：按需自定义数值显示格式
```javascript
// 2 decimal places
formatter: function(value) {
return value.toFixed(2) + field.units;
}
// Using context helper
formatter: function(value) {
return context.helpers.formatNumber(value, 2) + field.units;
}
```元件定位 ：精准调整图表元素的位置与布局：
```javascript
// Centered
offsetCenter: [0, '70%']
// Custom grid
grid: {
top: '5%',
left: '3%',
right: '4%',
bottom: '3%',
containLabel: true
}
```5
Zabbix模块生态系统
Zabbix拥有由社区及Monzphere等专业公司共同构建的模块生态。例如，Monzphere贡献的ECharts-Zabbix模块充分体现了平台的扩展性。这一生态的发展印证了Zabbix如何通过模块化架构，逐步演变为高度可定制的监控平台。
如需深入了解ECharts-Zabbix模块及其他解决方案，请访问我们的官方 GitHub 仓库。
6
总结
模块化架构是Zabbix的核心竞争力之一，使其能够灵活适应各类监控场景的定制化需求。ECharts-Zabbix模块的实践表明，通过扩展可视化能力，Zabbix的数据呈现体验可得到质的提升。
对于依赖高效数据可视化的现代化监控环境，结合Zabbix与专业模块的解决方案兼具全面性与适应性。立即部署ECharts模块，体验它如何将您的监控仪表盘升级为直观、动态的可视化中心！
