具体实现功能：

利用51单片机定时器中断1控制LED灯循环点亮1秒，熄灭1秒，LED灯接到单片机P2.0口。

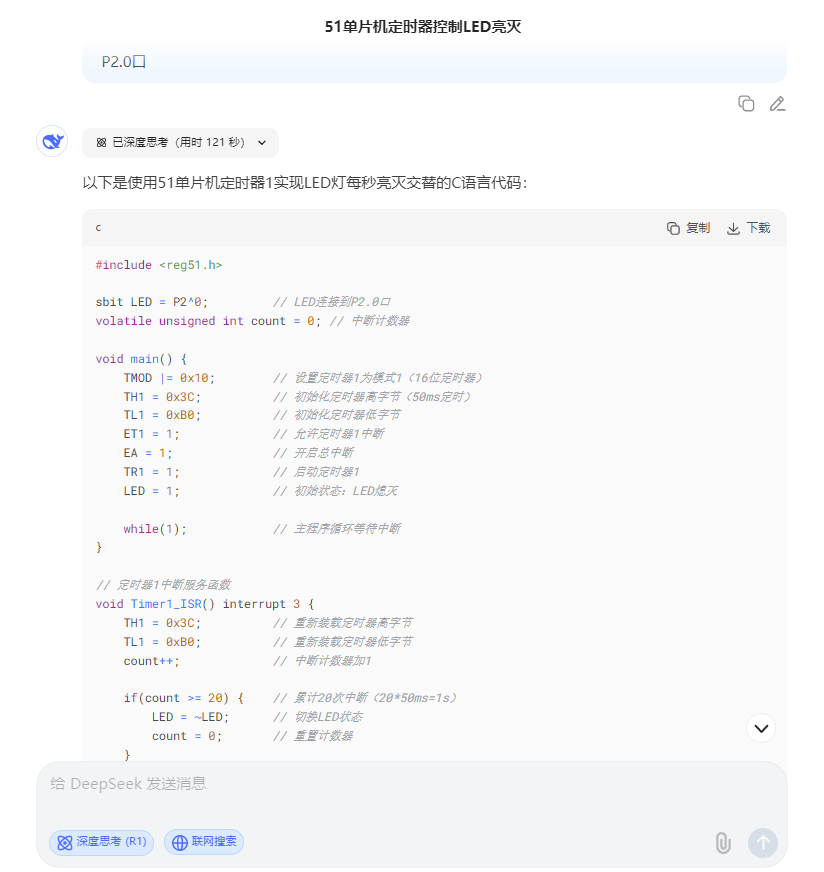

DeepSeek问答截图：

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

单片机类设计论文参考模板：

毕设无忧|单片机类毕设论文模板

设计内容

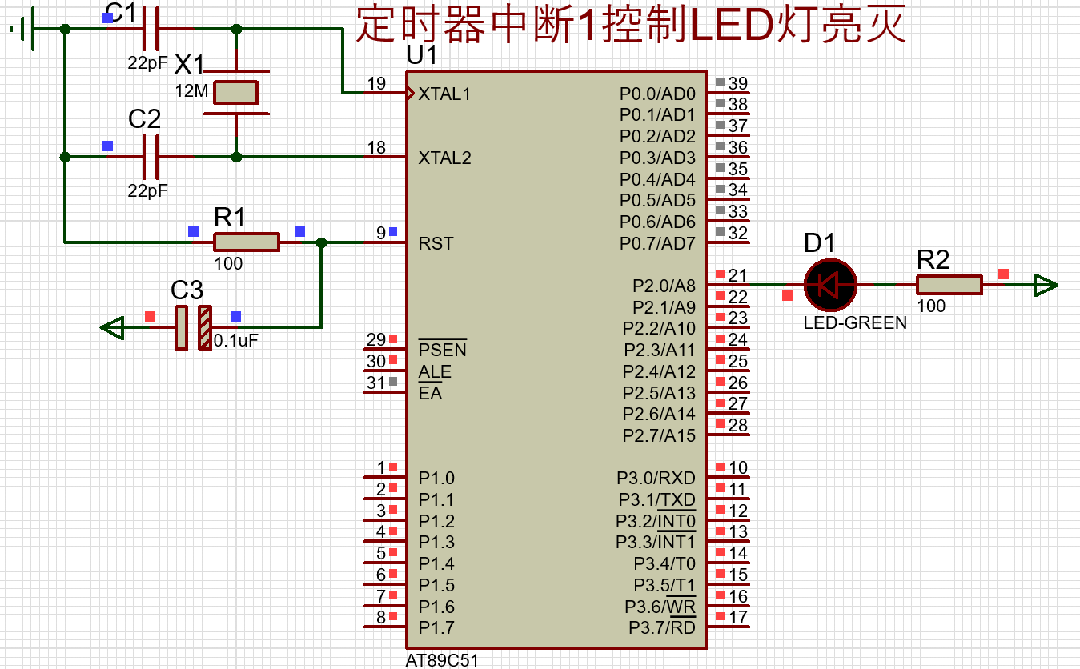

仿真图（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注：免费分享，请按照下图自行绘制仿真！！

protues8.7软件资料及仿真解决办法：

proteus8.7安装及破解教程（内附安装包）

protues仿真常见问题解决方案

Protues8.7简易教程

程序（Keil5）

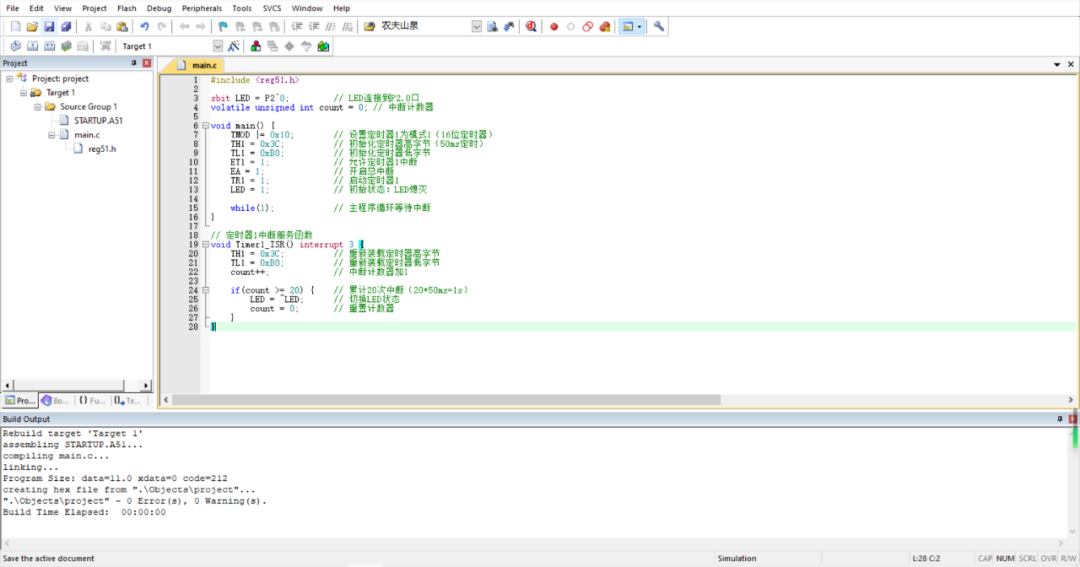

本设计利用KEIL5软件实现程序设计。

注：全部代码免费分享，请自行建立工程！！

本设计由C语言编写，全部代码如下：

#include <reg51.h>
sbit LED = P2^0;         // LED连接到P2.0口
volatile unsigned int count = 0; // 中断计数器
void main() {
    TMOD |= 0x10;        // 设置定时器1为模式1（16位定时器）
    TH1 = 0x3C;          // 初始化定时器高字节（50ms定时）
    TL1 = 0xB0;          // 初始化定时器低字节
    ET1 = 1;             // 允许定时器1中断
    EA = 1;              // 开启总中断
    TR1 = 1;             // 启动定时器1
    LED = 1;             // 初始状态：LED熄灭
    while(1);            // 主程序循环等待中断
}
// 定时器1中断服务函数
void Timer1_ISR() interrupt 3 {
    TH1 = 0x3C;          // 重新装载定时器高字节
    TL1 = 0xB0;          // 重新装载定时器低字节
    count++;             // 中断计数器加1
    if(count >= 20) {    // 累计20次中断（20*50ms=1s）
        LED = ~LED;      // 切换LED状态
        count = 0;       // 重置计数器
    }
}

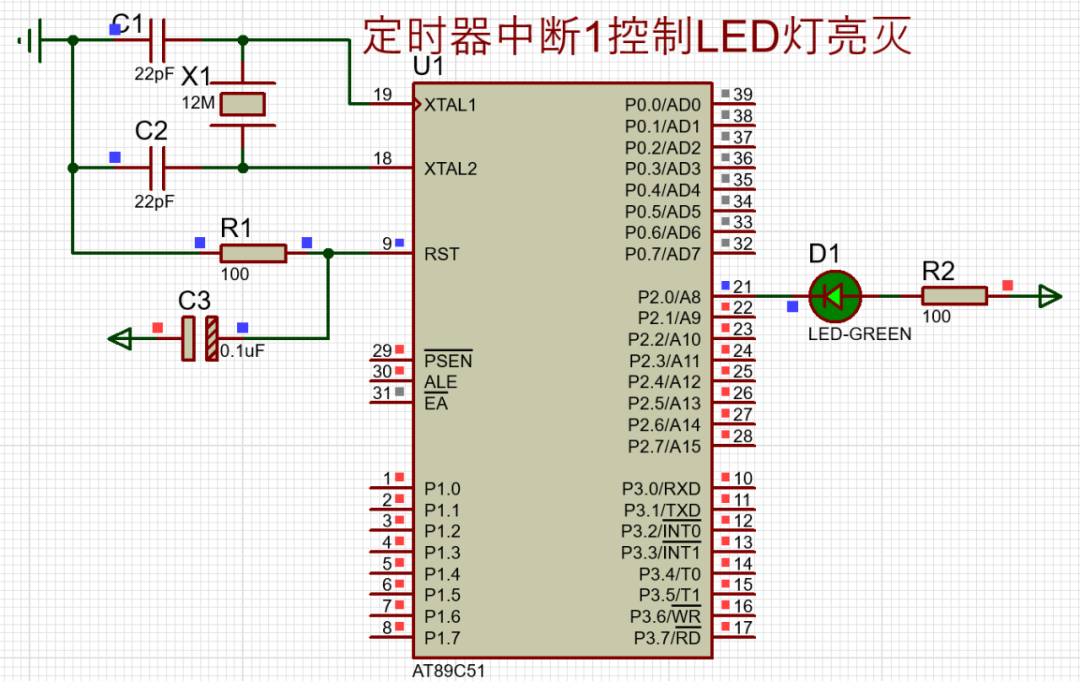

运行结果如图：
