汇铭达XSP30 多串锂电池快充芯片 22W功率 PD/QC/FCP协议

XSP30是一款专为2/3节锂电池充电而设计的升降压充电芯片，其工作电压范围为5V-9V，最大输出电流为2A。该芯片采用了先进的开关电源技术，具有高效率、低发热、轻便、节能等优点。同时，XSP30还具备完善的保护功能，如过充电保护、过放电保护、过流保护等，可有效保障电池和充电器的安全。

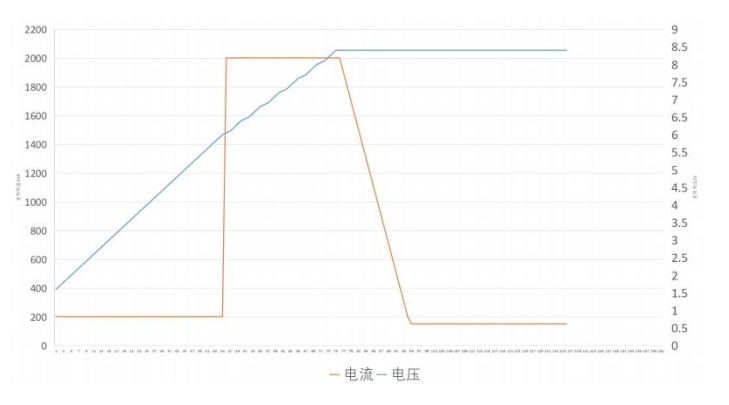

XSP30采用典型的开关升降压拓扑结构（Boost Converter），通过外置MOS管实现能量转换。其工作流程分为三个阶段：

1. **涓流预充阶段**：当检测到电池电压低于预设阈值，芯片自动启动涓流模式，以恒流充电电流的15%进行小电流修复，避免深度放电电池因大电流冲击导致损坏。

2. **恒流快速充电（CC）**：电池电压恢复至安全值后，进入恒流阶段，电流大小由外部检流电阻（如R_sense=50mΩ时对应2A电流）精确控制，此时电感储能通过MOS管高频开关向电池输送能量。

3. **恒压稳压（CV）**：当电池电压接近设定值（如4.2V/节×3串=12.6V），系统切换为恒压模式，电流逐渐衰减。充电终止条件为电流降至恒流值的10%（如2A→250mA），此时内部比较器触发关断信号，完成充电循环。

核心功能与技术亮点

1、 **多协议支持**

支持PD、QC、FCP协议，芯片上电会获取 PD 协议 9V 电压， 当 2S 后还没有检测到PD快充就切换至 QC/FCP 协议请求， 检测

到输入电压高于 7V 认为检测到快充信号，开启快充模式，快充协议检测完后未获取到快充电压,则获取 5V 电压， 开启慢充模式

2、 **自适应充电器充电**

芯片具有自适应充电器功能。 无论连接的充电器是 5V1A、 5V2A、 9V2A 或 9V3A 等， 芯片会根据输入电源的功率大小， 自动调整输出功率以适应各类不同的充电器， 防止因功率过大导致充电器复

位不充电。

3、**多节锂电池升降压充电**

3节锂电池的标称电压一般为 11.1V，充满高至12.6V,所以输入电压5V/9V时需要升压模式，2节串联锂电池的标称电压是7.4V，充满高至8.4V，所以5V输入时要升压模式， 9V输入时要降压型

4**支持0V充电**

当电池电量耗尽到0V时，连接充电器首先会进人涓流模式以极小的电流对电池进行预充，在预充电阶段之后，充电器会切换到恒流充电模式，以恒定的电流向电池充电，直到电池的电压达到一定的水平。随后，充电器会转变为恒压充电模式，以恒定的电压继续充电，同时充电电流会逐渐减小。当充电电流减小到一定的阈值时，充电过程结束‌

5. **智能充电管理**

内置电压/电流双环路控制，精度达±1%；

温度监控引脚（NTC）支持接入热敏电阻，当检测到 NTC 温度超过 70℃后， 就会强制停止充电

充电状态指示（CHRG引脚和STDBY引脚）充电时CHRG脚LED灯常亮，充满电/待机状态时STDBY脚LED灯常亮，充电异常时STDBY脚LED灯灯闪烁

6. **安全防护机制**

欠压保护：当输入电压检测电路在检测到输入电压接近 4.5V 的欠压阈值时，就会自动调整降低充电电流， 保证输入电压高于欠压阈值。

过压保护：当检测到 Boost 电路异常时， 可以硬件自动关闭输出， 停止充电

过温保护：当检测到 NTC 温度超过 70℃后， 就会强制停止充电
