【愚公系列】2023年08月 WEBGL专题-正射投影

愚公搬代码

发布于 2025-05-28 16:58:46

1660

前言

投影是指将三维空间中的对象或图形映射到二维平面上的过程。在计算机图形学中，投影是一个重要的概念，因为屏幕上只有二维的显示空间，需要将三维场景投影到屏幕上才能呈现给用户。投影有两种常见的方式：透视投影和正交投影。透视投影模拟了真实世界的视觉效果，使远处的物体更小，近处的物体更大，增强了视觉感受。而正交投影则是在平面上进行垂直投影，可以保留物体的大小和比例，但会失去深度感。无论是哪种投影方式，都需要计算投影矩阵来进行投影。

一、正射投影

1.概念

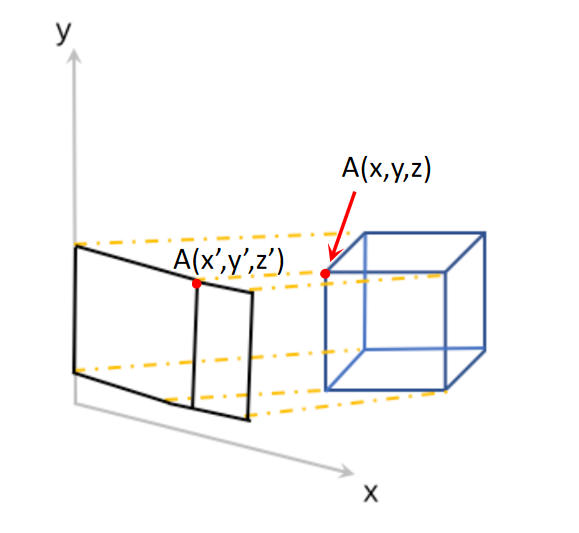

正射投影是指将三维物体投影到一个平面上时，投影线垂直于平面的投影方式。这意味着在正射投影中，所有的投影线都是平行的，因此物体的形状和大小将被保留，但是深度感会被忽略。正射投影常用于工程和建筑设计等领域中，用来表现物体的几何形状和尺寸。在计算机图形学中，正射投影也是一种常用的投影方式，常用于生成二维图像或进行裁剪操作。

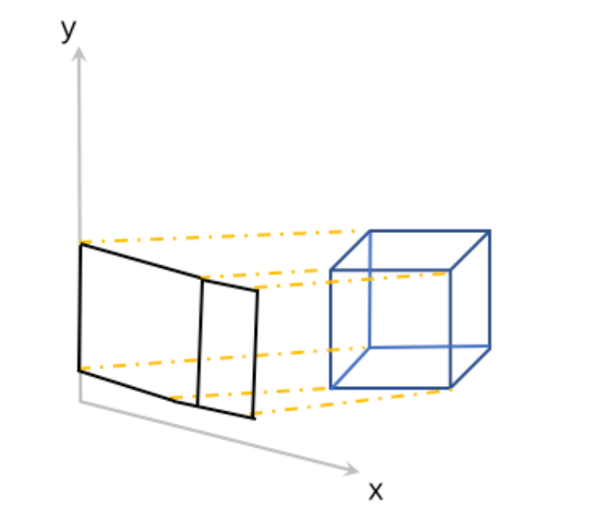

正射投影是所有的物体投影线都垂直于最终的绘图表面。

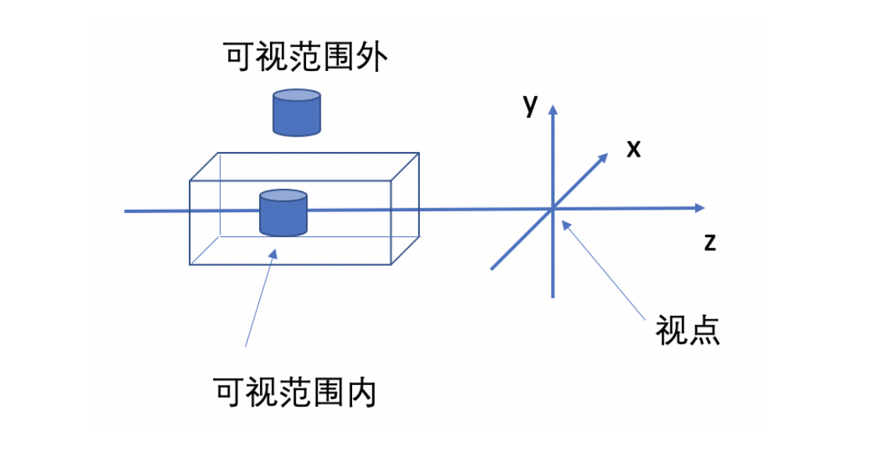

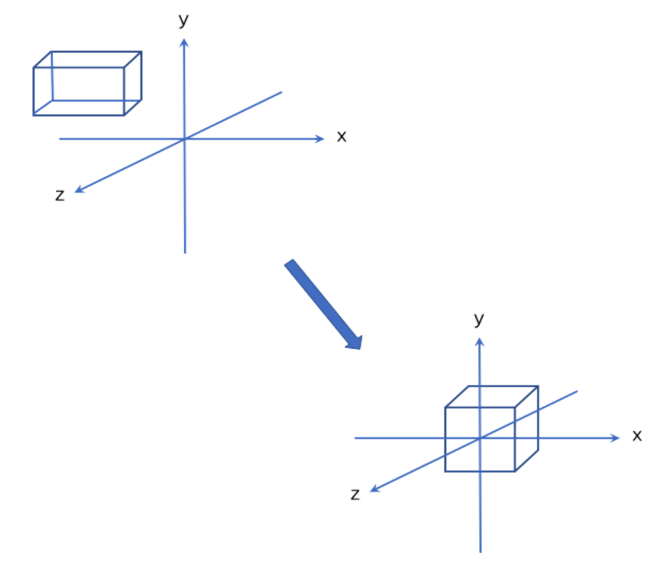

正射投影就是把可视空间内的坐标映射到 x [-1,1], y [-1,1], z [-1,1] 的区间内。

2.推导过程

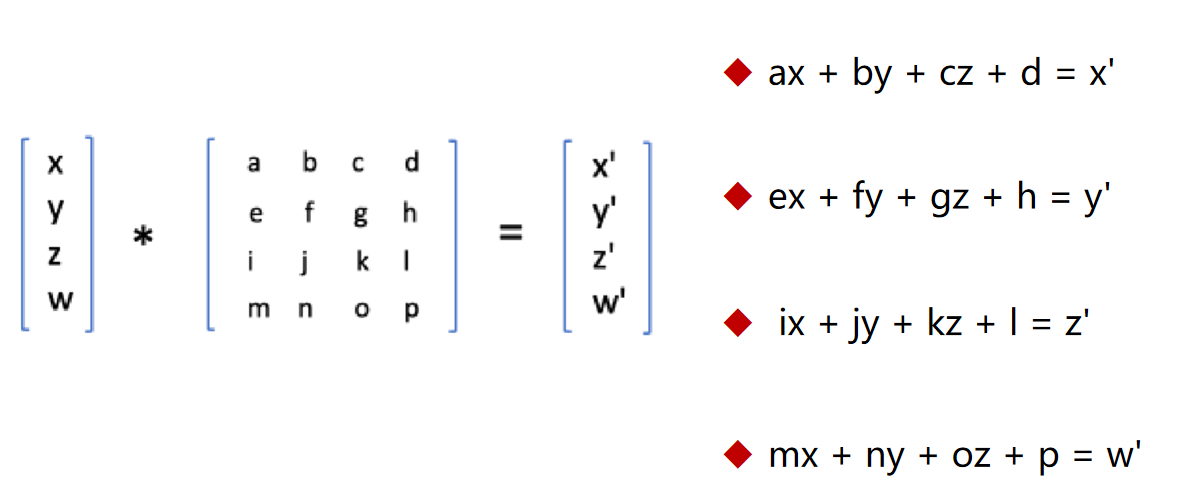

2.1 xyz矩阵换算

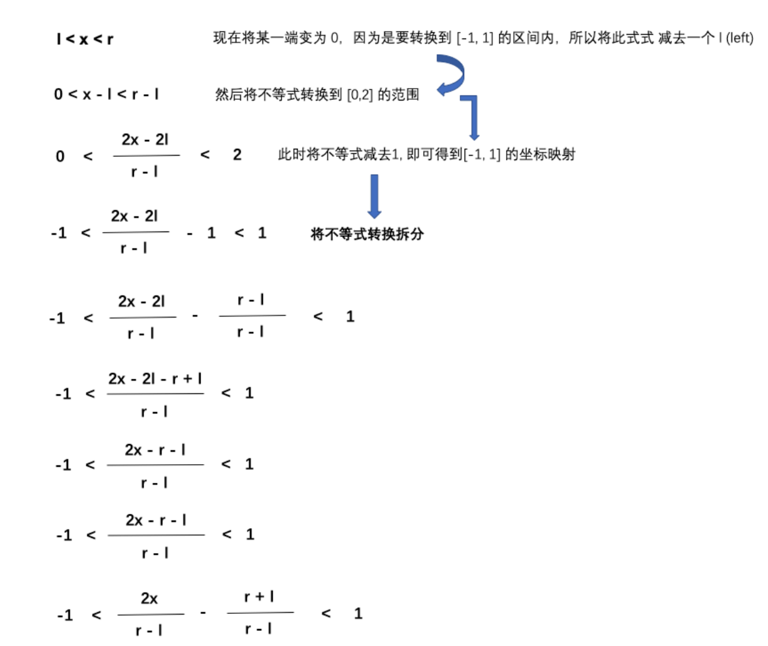

1、左右区间

使用 l 代替 left，使用 r 代替 right

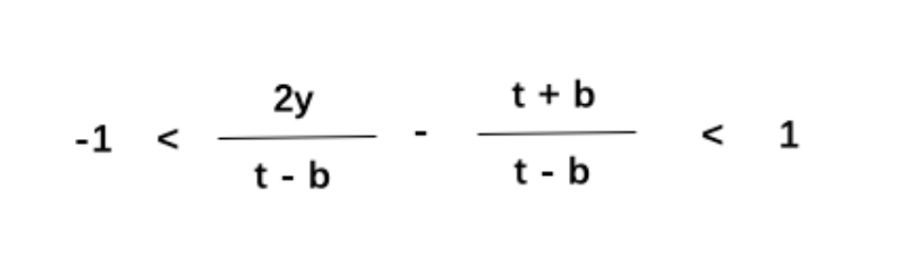

2、上下区间

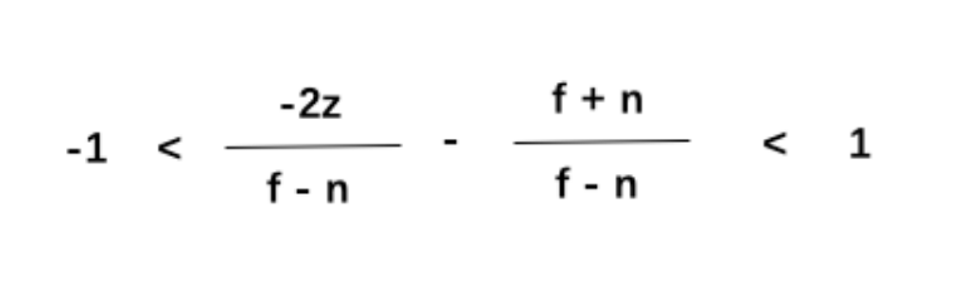

3、远近区间

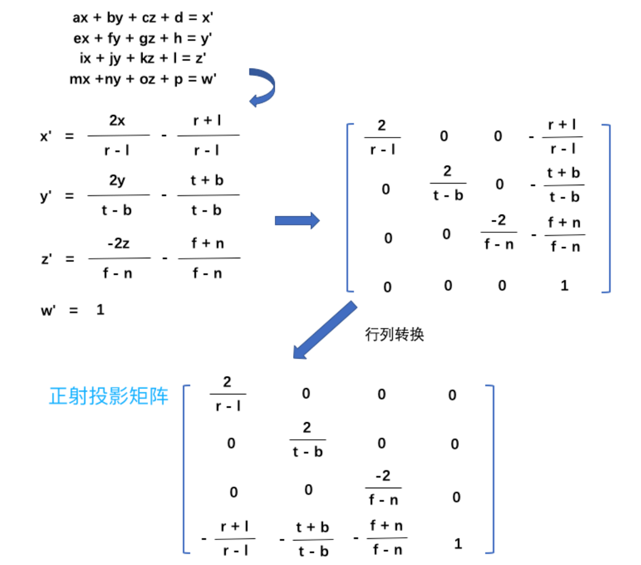

2.1 计算正射投影矩阵

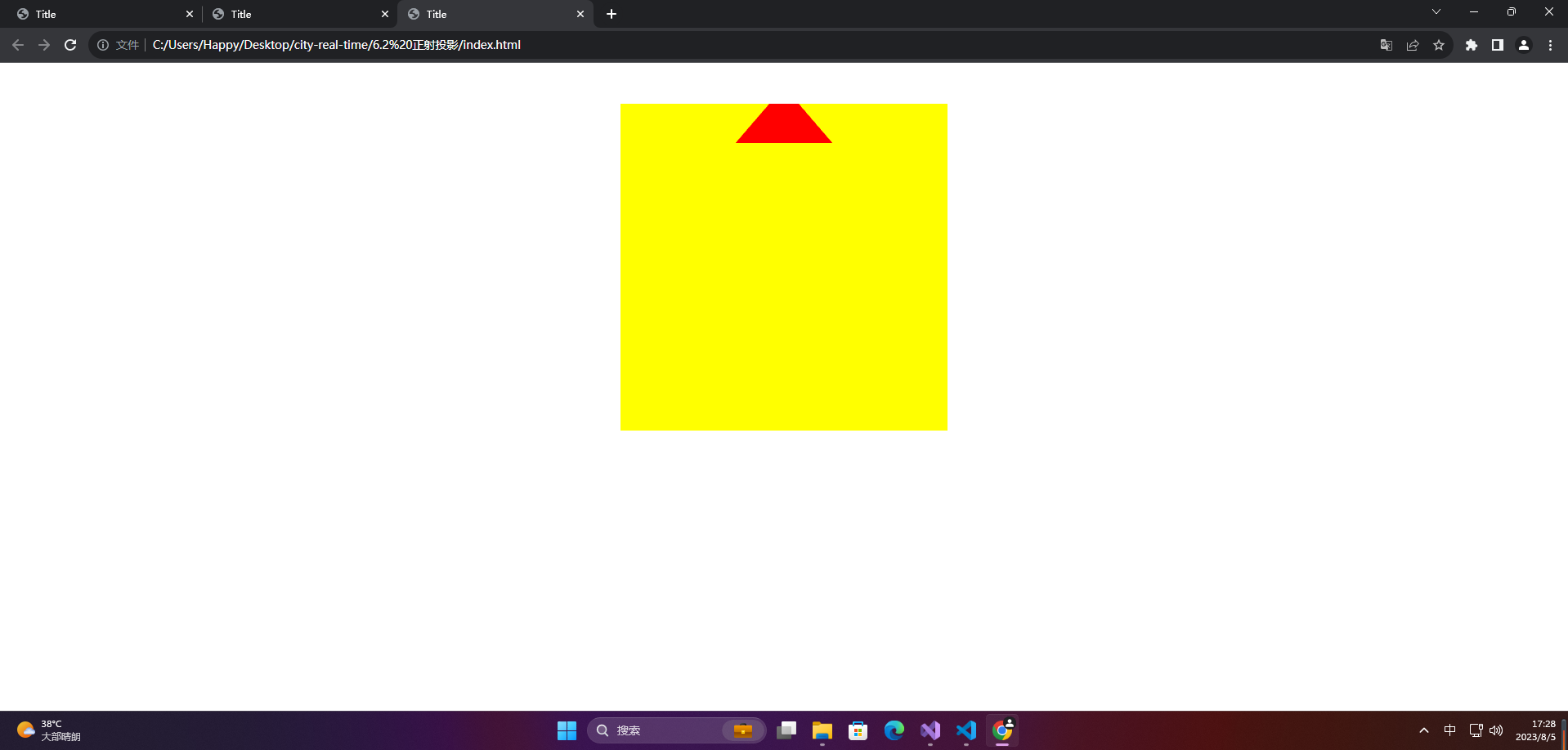

3.案例

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <title>Title</title>
  <script src="../lib/index.js"></script>
  <style>
    * {
      margin: 0;
      padding: 0;
    }

    canvas{
      margin: 50px auto 0;
      display: block;
      background: yellow;
    }
  </style>
</head>
<body>
  <canvas id="canvas" width="400" height="400">
    此浏览器不支持canvas
  </canvas>
</body>
</html>
<script>
  // 获取正射投影矩阵
  function getOrtho(l, r, t, b, n, f) {
    return new Float32Array([
      2 / (r - l), 0,           0,           0,
      0,           2/(t-b),     0,           0,
      0,           0,           -2/(f-n),    0,
      -(r+l)/(r-l),-(t+b)/(t-b),-(f+n)/(f-n),1
    ])
  }
  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    uniform mat4 mat;
    void main() {
      gl_Position = mat * aPosition;
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const mat = gl.getUniformLocation(program, 'mat');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

  let eyey = -0.1;
  function animation() {
    eyey += 0.01;
    if (eyey > 1) {
      eyey = -0.1;
    }

    const vm = getViewMatrix(0.0,eyey,0.2,0.0,0.0,0.0,0.0,0.6,0.0);
    const ortho = getOrtho(-1,1,1,-1,0,20);
    // const matrix = getTranslateMatrix(x, x);
    // gl.vertexAttrib1f(aTranslate, x);
    gl.uniformMatrix4fv(mat, false, mixMatrix(vm, ortho));
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation);
  }

  animation()

</script>
