Banana Pi BPI-R4 Pro Wifi7 路由器开发板采用联发科MT7988A芯片设计,支持4个2.5G网口，支持2个10G光电口，支持4G/5G

BPI-R4 Pro 产品介绍

Banana Pi BPI-R4 Pro 路由器板采用联发科 MT7988A（Filogic 880）四核 ARM Corex-A73 设计，板载 4GB/8GB DDR4 RAM、8GB eMMC、128MB SPI-NAND 闪存。支持4个2.G网口，支持2个10G光电口，支持4G/5G扩展。它是 BPI-R4 的升级版本。功能更加强大。

联发科 MT7988(Filogic 880)芯片介绍

联发科Filogic 880,36Gbps Wi-Fi 7接入点/路由器/网关平台,提供最快和最可靠的网络连接体验.

联发科Filogic 880强大的四核 CPU 和 MediaTek 网络处理器 (NPU)：Filogic 880 的嵌入式 CPU 具有四核 Arm Cortex-A73，具有大型内部缓存和高达 1.8GHz 的速度，可提供接近 30K DMIPS 的同类领先性能。通过 NPU 卸载网络任务，设备制造商可以免费使用 CPE 来提供操作系统定制、内置服务和应用程序以扩展功能，这些功能现在是旗舰路由器/AP 设备的常规功能。

联发科设计的片内网络处理单元 (NPU) 为 VLAN / PPTP / L2TP / GRE 提供硬件 QoS 加速和隧道卸载引擎。它超越了其他产品，可以同时使用 Wi-Fi 和以太网连接，确保全速性能，同时还卸载了主应用程序处理器。

联发科 Filogic 880 平台具有高度可扩展性，具有高速内部和外部接口，包括 10Gbps PCI-Express、5Gbps USB、UART、SD、SPI、PWM、GPIO 和 OTP，可提供丰富的平台定制机会。

联发科MT7988A是世界领先的网络处理平台，可在有线和无线应用中提供高性能和可靠的网络体验。MT7988A包含丰富的连接接口集，包括4个千兆以太网端口。2个UNXGMII接口。4个PCIe接口和2个USB 3.2 接口，MT7988A进一步实现无缝Wi-Fi 7三频段，2.4 GHz.5GHz和6 GHz连接，其Wi-Fi 7配套芯片具有320mhz带宽，4096-QAM,MLO,MRU和AFC。

为了满足快速发展的隧道应用需求，MT7988A配备了联发科隧道卸载处理器系统(TOPS)，有助于处理各种隧道协议。MT7988A通过精心调整的联发科TOPS ISA优化网络性能，致力于将网络传输性能提升到高级水平。

关键参数

• 联发科 MT7988A 四核 Arm Corex-A73,1.8GHz 处理器
• 8GB DDR4 内存
• 8GB eMMC 存储
• 256MB SPI-NAND 存储
• Micro SD 卡座
• 1x 10G SFP WAN接口
• 1x 10G RJ45 WAN(与10G SFP WAN复用)
• 1x 10G SFP LAN
• 1x 10G RJ45 LAN(与10G SFP LAN复用)
• 4x 2.5G RJ45 LAN
• 1x 1G RJ45 LAN
• 1x 1G LAN(FPC 插座接口)
• 2x mini PCIe 插槽，支持PCIe3.0 2lane接口，用于Wifi7网卡
• 2个M.2 M-KEY插槽，支持NVME SSD的PCIe3.0 1lane接口（PCIe可切换到M.2 B-KEY插槽）
• 3x M.2 B-KEY槽位，使用USB3.2接口支持3路5G模块
• 1x USB3.2 接口
• 1x USB2.0 接口
• 1x USB TypeC 调试串口
• 2x13 PIN GPIO扩展接口

典型应用

• 互联网服务路由器
• Wifi 7 无线路由器
• 4G/5G 无线路由器
• 无线/有线中继通信网关
• 家庭安全网关
• 智能家居控制网关
• Nas网关
• 网络通信应用
• 工业控制及整合通信应用

硬件

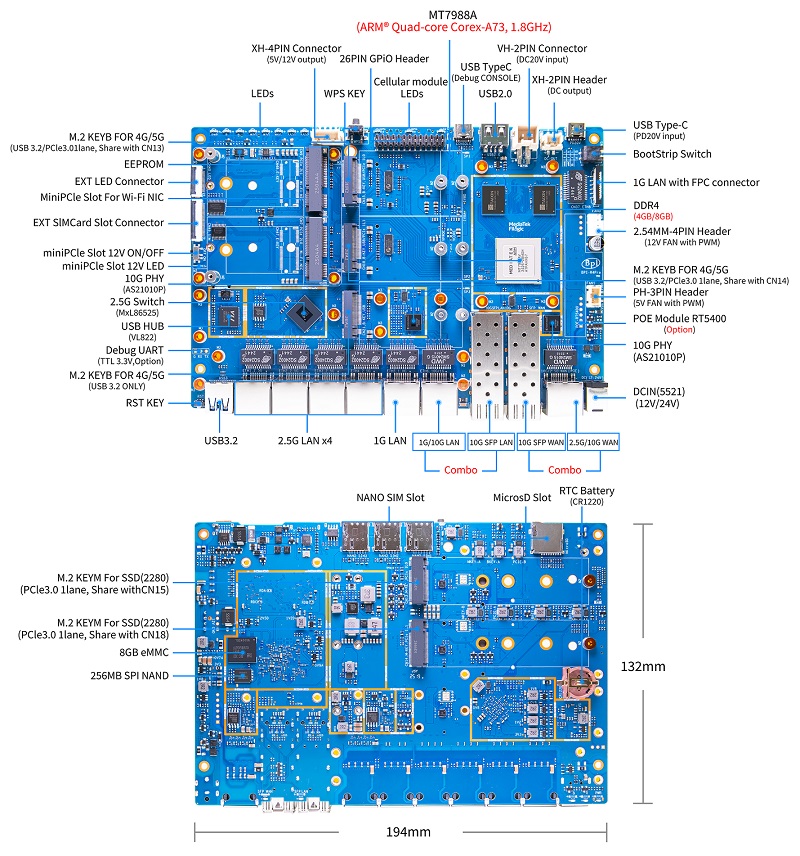

硬件接口示意图

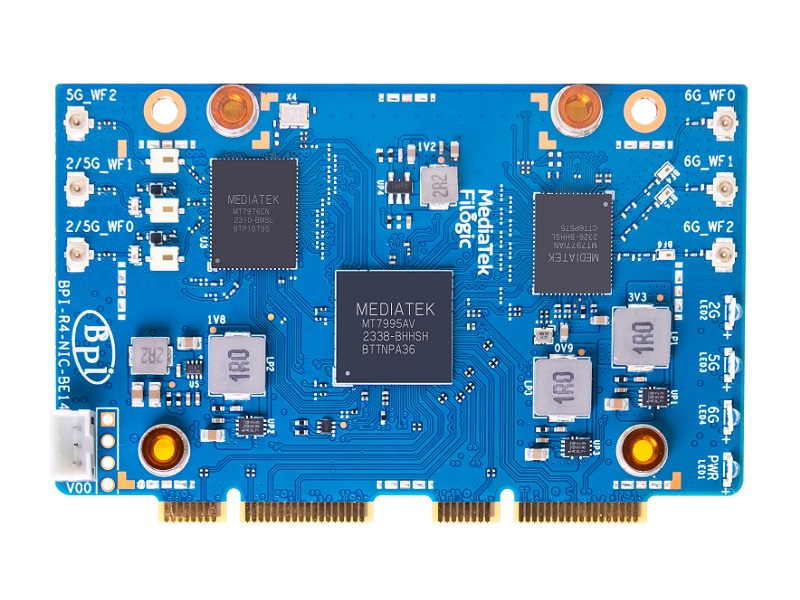

通过外置Wifi7模组支持Wifi7 6G全应用

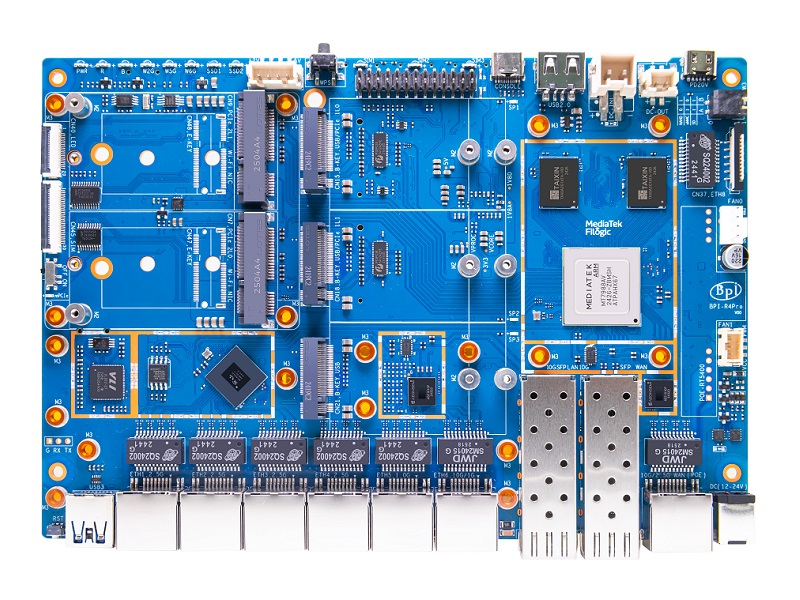

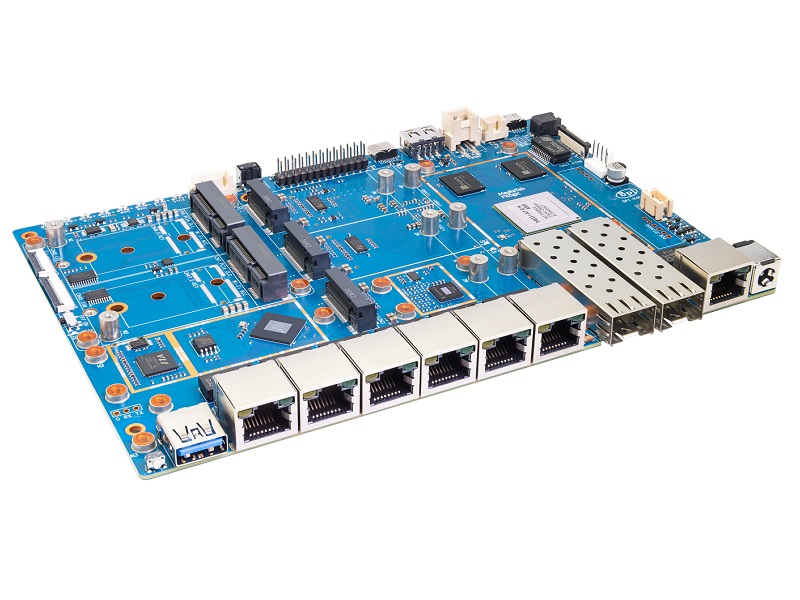

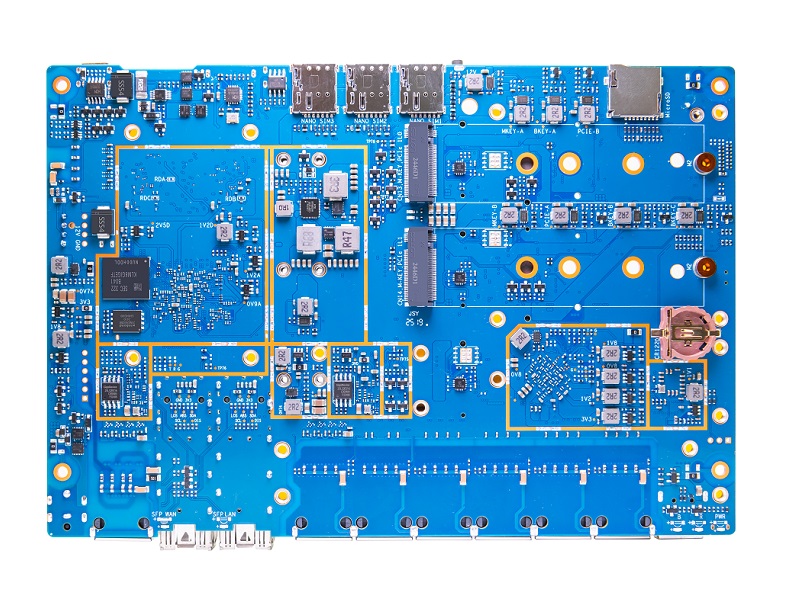

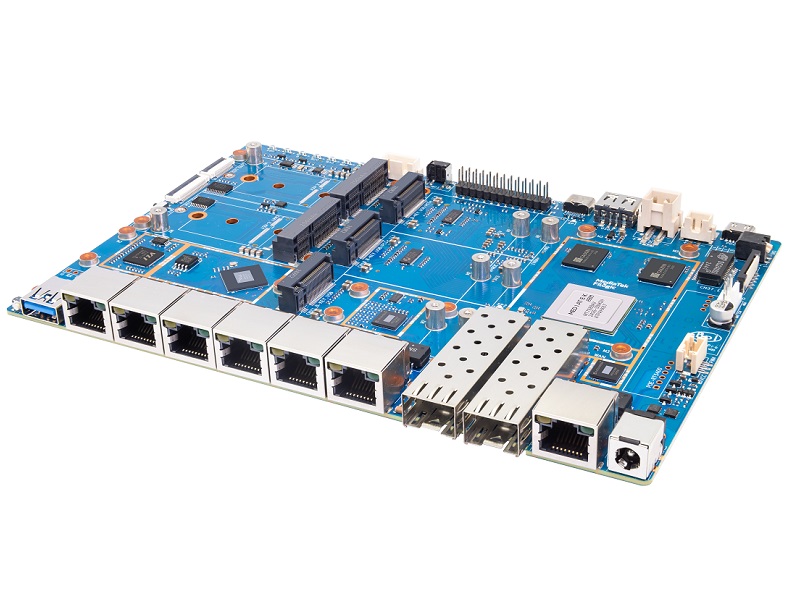

产品图片：
