数字图像处理技术（基于PaddlePaddle深度学习框架编写的卷积神经网络（CNN）模型的指针表）

基于PaddlePaddle深度学习框架编写的卷积神经网络（CNN）模型的指针表

• 背景与意义

1.1项目背景

深度学习技术的蓬勃发展为各领域带来了革命性的变革，成为科研和工业实践的热点。在众多深度学习模型中，卷积神经网络（CNN）以其在图像处理、目标识别等任务中的卓越表现而备受关注。本研究聚焦于手表上指针的预测问题，旨在通过机器学习模型对手表指针位置进行准确预测。 手表作为日常生活中常用的配饰之一，其指针的精准运动对于时间显示和整体美观度至关重要。然而，在一些特殊情境下，例如低光照环境或者使用特殊材质的手表表盘，传统的方法可能难以准确识别和预测指针的位置。因此，引入深度学习模型，尤其是基于PaddlePaddle深度学习框架的卷积神经网络，为手表指针预测提供了创新的解决方案。

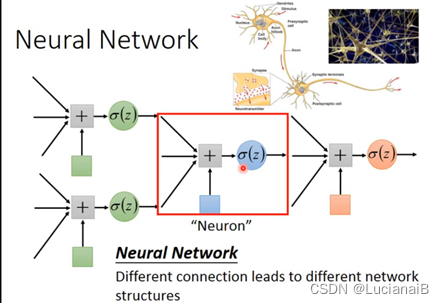

图1 全连接神经网络

1.2手表指针预测的挑战

手表指针预测在实际应用中面临多重挑战。首先，不同手表的设计、表盘材质以及光照条件的变化使得传统的计算机视觉方法难以满足高精度的预测需求。其次，手表指针的运动受到多种因素的影响，包括光照强度、投影角度等，使得预测模型需要具备较强的适应性和泛化能力。因此，引入深度学习模型成为提高预测准确性的关键一步。

1.3深度学习模型的选择与意义

在解决手表指针预测问题上，选择合适的深度学习模型尤为关键。卷积神经网络（CNN）由于其对图像特征的敏感性和层级结构的优越性能，成为理想的选择之一。PaddlePaddle深度学习框架为构建、训练和部署CNN模型提供了便利，使得研究者能够专注于模型设计和优化。

模型的架构包含多个卷积层和池化层，旨在从手表图像中提取关键特征。具体而言，通过卷积操作可以捕捉图像的局部信息，而池化层则有助于降维和保留重要特征。最终的全连接层输出则是对指针位置的预测。在本研究中，为保证模型对不同位置的指针能够准确预测，输出大小被设置为S3，以涵盖多样性的表盘设计。

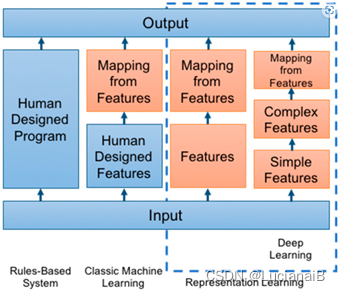

图2 深度学习的流程

• 主要内容介绍

2.1国内外发展情况

2.1.1国内发展情况

在国内，深度学习技术的应用逐渐渗透到各个领域，包括计算机视觉、自然语言处理、医疗影像分析等。在图像处理领域，卷积神经网络（CNN）作为一种强大的工具，被广泛应用于目标检测、图像分类等任务。针对手表指针预测这一具体问题，尚处于起步阶段，但随着深度学习技术在物体识别方面的成熟，相关研究逐渐崭露头角。

2.1.2国外发展情况

国外在深度学习领域的研究相对更早，取得了一系列显著成果。对于图像处理和物体识别，特别是在时尚与配饰领域，一些研究者已经开始探索深度学习模型在手表指针预测方面的应用。这些研究不仅关注模型的设计和优化，还强调数据集的构建和模型的鲁棒性。

2.2技术方法

2.2.1数据集构建

手表指针预测的成功建立离不开高质量的数据集。国内外研究者通过采集手表图像，包括不同品牌、设计和光照条件下的表盘图像，构建了丰富多样的手表指针数据集。这为模型的训练提供了充分的样本。成功建立手表指针预测模型离不开高质量的数据集。国内外的研究者通过采集手表图像，包括不同品牌、设计和光照条件下的表盘图像，构建了丰富多样的手表指针数据集。这样的数据集为模型的训练提供了充分的样本，使其能够更好地适应各种场景和手表设计。

2.2.2深度学习模型

卷积神经网络（CNN）是当前手表指针预测任务中最为常见的深度学习模型。模型的架构设计通常包括多个卷积层、池化层和全连接层，以从图像中提取关键特征。同时，一些先进的模型可能采用注意力机制等技术，增强对指针位置的准确感知。卷积神经网络（CNN）是手表指针预测任务中常见的深度学习模型。以下是我的一个核心的CNN模型的定义，该模型通过PaddlePaddle深度学习框架实现。这个模型包含了多个卷积层、池化层和全连接层，用于从手表图像中提取关键特征，并最终输出指针位置的预测。

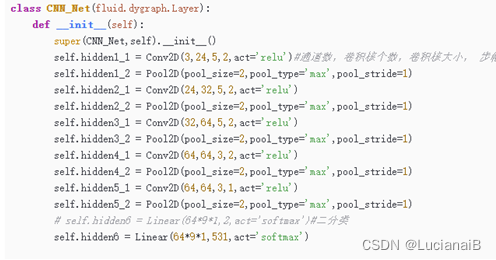

图3神经网络核心代码

2.2.3数据增强与迁移学习

为提高模型的鲁棒性，一般广泛使用数据增强技术，通过旋转、翻转、缩放等方式扩充训练数据，使模型更好地适应不同角度和光照条件。此外，迁移学习也被引入，借助在其他相关领域训练好的模型参数，加速手表指针预测模型的训练过程，提高模型性能。

迁移学习是一种通过利用在一个任务上学到的知识来加速在另一个相关任务上学习的方法。在手表指针预测中，迁移学习可以通过借助在其他相关领域训练好的模型参数来初始化当前任务的模型，从而加速模型的训练过程。

迁移学习的步骤包括：

选择预训练模型： 选择一个在大规模图像数据集上训练好的模型，例如在ImageNet上训练好的卷积神经网络。

初始化模型参数： 将预训练模型的参数作为当前任务的模型的初始参数。

微调（Fine-tuning）： 在当前任务的数据集上对模型进行微调，使其适应手表指针预测任务。

2.2.4模型评估与优化

模型评估

在模型评估阶段，我使用了测试数据集进行评估，计算了模型在测试数据上的准确度（accuracy）。

with fluid.dygraph.guard():

accs = []

model = CNN_Net() # 模型实例化

model_dict, _ = fluid.load_dygraph('My_CNN_Net')

model.load_dict(model_dict) # 加载模型参数

model.eval() # 评估模式

for batch_id, data in enumerate(test_reader()): # 测试集

images = np.array([x[0].reshape(3, 256, 128) for x in data], np.float32)

labels = np.array([x[1] for x in data]).astype('int64')

labels = labels[:, np.newaxis]

image = fluid.dygraph.to_variable(images)

label = fluid.dygraph.to_variable(labels)

predict = model(image) # 预测

acc = fluid.layers.accuracy(predict, label)

accs.append(acc.numpy()[0])

avg_acc = np.mean(accs)

print(avg_acc)

模型预测

在模型预测阶段，我定义了预测所需的一些函数，并使用训练好的模型对单张测试图片进行了预测。以下是我的模型预测代码:

with fluid.dygraph.guard():

img_path = 'dataset/test/1.jpg' # 预测图片路径，可更改

model = CNN_Net() # 模型实例化

model_dict, _ = fluid.load_dygraph('My_CNN_Net')

model.load_dict(model_dict) # 加载模型参数

model.eval() # 评估模式

display_image(img_path)

image = load_image(img_path).reshape(1, 3, 256, 128) # 1张图片，3通道，长256，宽128

image = fluid.dygraph.to_variable(image)

predict = model(image)

print("预测图片：" + str(img_path))

Get_result(predict)

• 总结

3.1发展前景

随着深度学习技术的不断发展，基于PaddlePaddle深度学习框架的卷积神经网络（CNN）模型在数字图像处理领域取得了显著的成果。手表指针预测作为一个具体应用场景，通过机器学习模型对手表上的指针位置进行预测，为手表设计和制造提供了新的解决方案。

未来，数字图像处理与深度学习的结合将在各个领域展现更广阔的发展前景。在物体识别、图像分割、目标检测等任务中，深度学习模型将继续发挥重要作用，为视觉感知领域带来更多创新。同时，随着硬件性能的提升和算法的不断优化，数字图像处理的应用将更加普及，涵盖更多的行业和场景。

3.2数字图像处理与其的联系

数字图像处理是深度学习应用的重要领域之一，两者之间存在密切的联系。深度学习模型，特别是卷积神经网络，用于解决图像识别、分类、分割等问题。数字图像处理与深度学习的结合推动了图像处理领域的创新，使得计算机能够更好地理解和处理图像信息。通过数字图像处理的技术手段，深度学习模型能够更准确、高效地从图像中提取特征，为各种应用场景提供强大的图像分析能力。

3.3对数字图像处理课程的认识

数字图像处理课程是计算机视觉领域的基础课程，它涵盖了图像获取、图像处理基础、特征提取、图像分割等内容。通过学习这门课程，学生可以深入了解数字图像处理的基本原理和方法，培养对图像处理技术的理解和应用能力。

对于深度学习领域的学习者来说，数字图像处理课程是建立深度学习应用基础的重要一步。课程中涉及的图像处理算法和技术为学生提供了解决实际问题的工具和思维方法。与深度学习结合，这门课程能够帮助学生更好地理解深度学习模型在图像处理中的应用，并为进一步深造提供坚实基础。

总体而言，数字图像处理课程对于培养学生在计算机视觉领域具有重要意义，为我们在未来的研究和工作中打下坚实的基础。

全部代码：

基于PaddlePaddle深度学习框架编写的卷积神经网络（CNN）模型的指针表 - 飞桨AI Studio星河社区 (baidu.com)
