🚀前言

微服务保护是指在微服务架构中为了确保服务的稳定性和安全性而采取的一系列保护措施。这些保护措施包括：

限流：通过设置并发请求、QPS（每秒请求数）等限制，防止服务因过多请求导致崩溃或响应缓慢。
熔断：在服务出现异常或超时的情况下，自动切换到备用服务或返回默认值，防止服务雪崩。
降级：当服务出现异常或超时时，自动降级，返回较为简单或者不完整的结果，保证服务的可用性。
容错：对于服务的异常情况，进行处理，尽量避免对其他服务或系统产生影响，确保整个系统的稳定性。
安全保护：对服务进行身份认证、授权、加密解密等安全措施，防止恶意攻击或者非法访问。

以上措施可以提升微服务架构的可用性、稳定性和安全性，同时也能够减少应用程序出现故障的概率，保障业务的正常运行。

🚀一、Jmeter快速入门

因为要进行限流测试就需要了解Jmeter的使用

🔎1.安装Jmeter

Jmeter依赖于JDK，所以必须确保当前计算机上已经安装了JDK，并且配置了环境变量。

🦋1.1 下载

可以Apache Jmeter官网下载，地址：http://jmeter.apache.org/download_jmeter.cgi

🦋1.2 解压

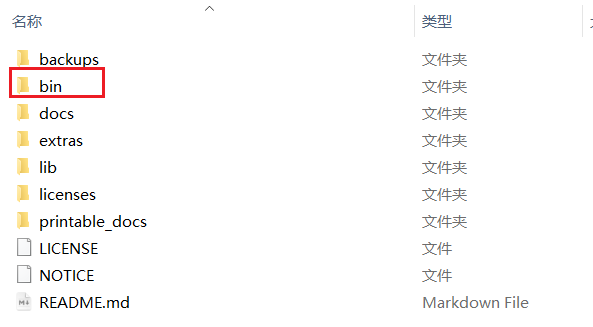

因为下载的是zip包，解压缩即可使用，目录结构如下：

其中的bin目录就是执行的脚本，其中包含启动脚本：

🦋1.3 运行

双击即可运行，但是有两点注意：

启动速度比较慢，要耐心等待
启动后黑窗口不能关闭，否则Jmeter也跟着关闭了

🔎2.快速入门

🦋2.1 设置中文语言

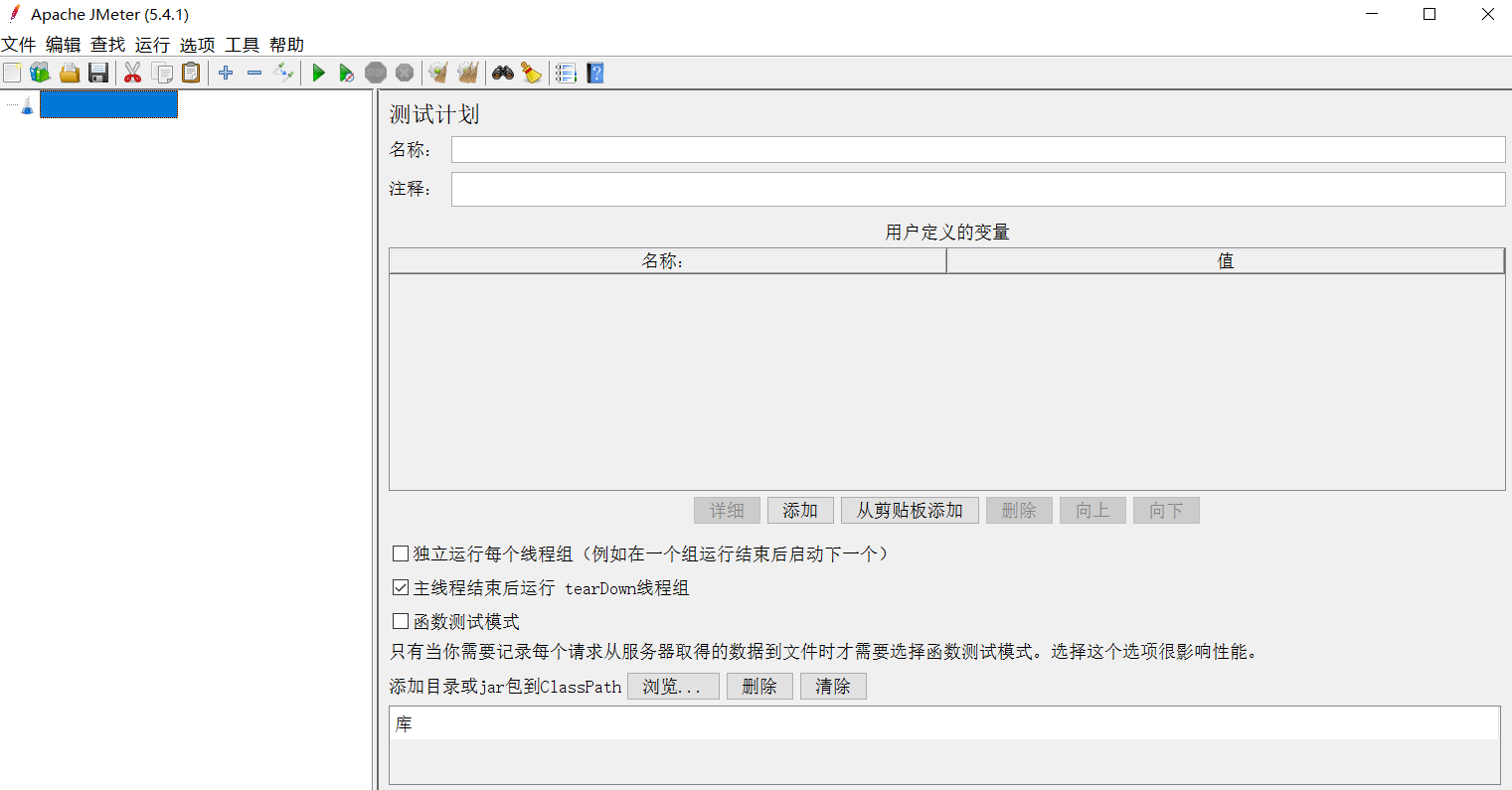

默认Jmeter的语言是英文，需要设置：

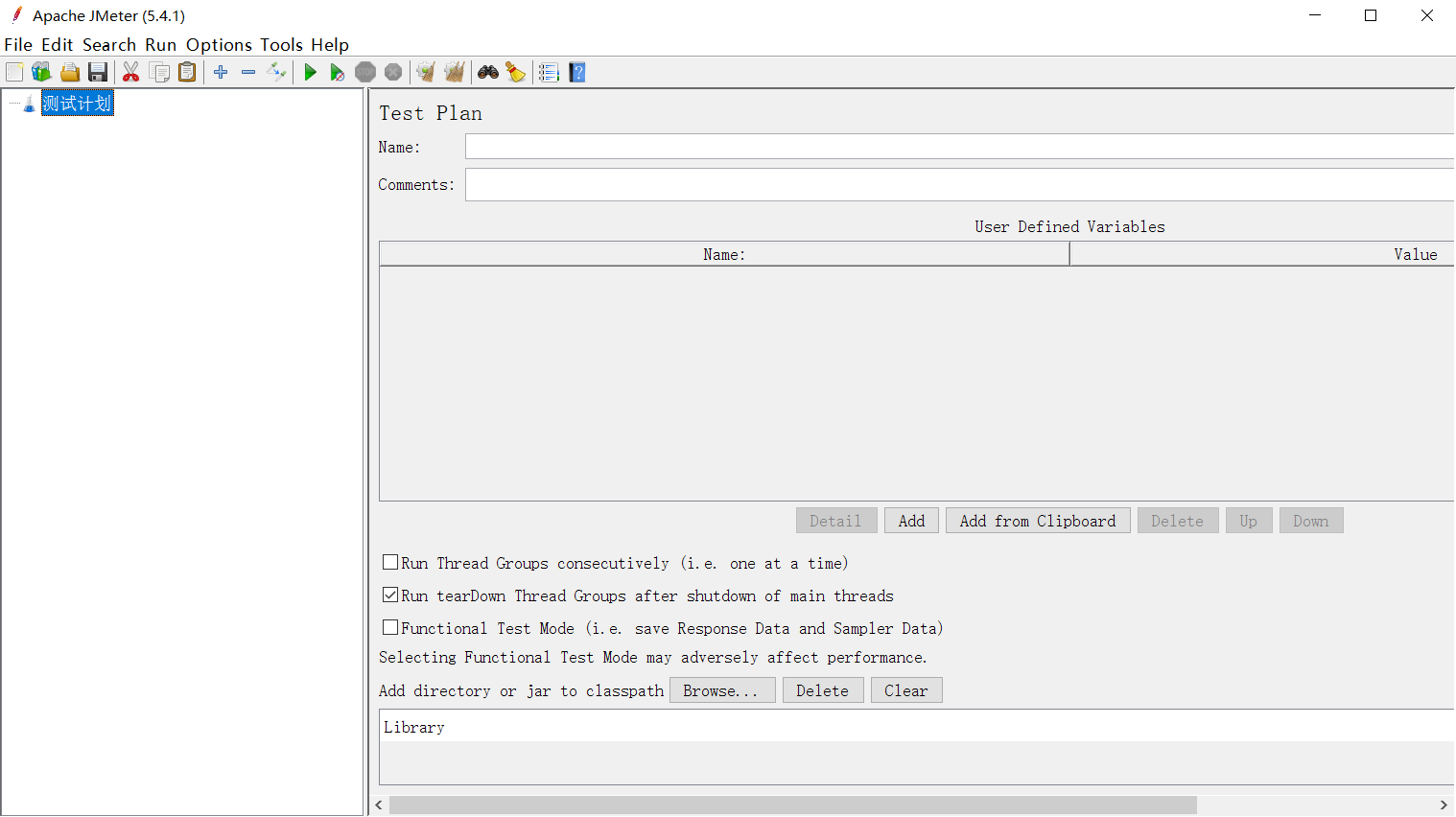

效果：

注意：上面的配置只能保证本次运行是中文，如果要永久中文，需要修改Jmeter的配置文件

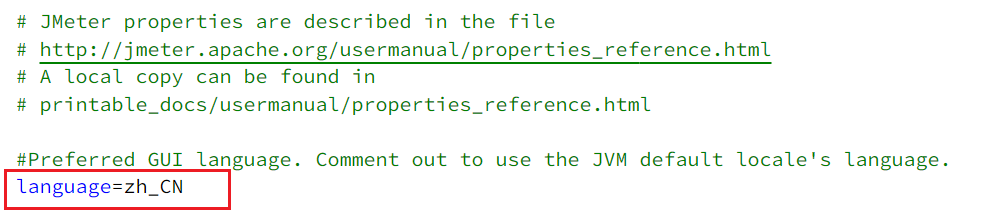

打开jmeter文件夹，在bin目录中找到 jmeter.properties，添加下面配置：

language=zh_CN

注意：前面不要出现#，#代表注释，另外这里是下划线，不是中划线

🦋2.2 基本用法

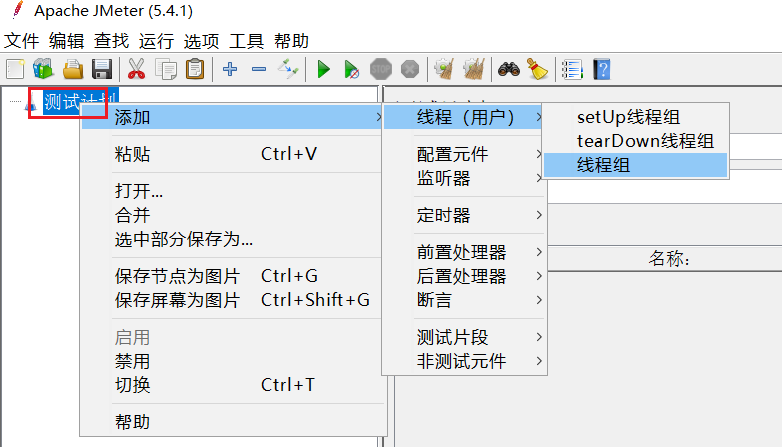

在测试计划上点鼠标右键，选择添加 > 线程（用户） > 线程组：

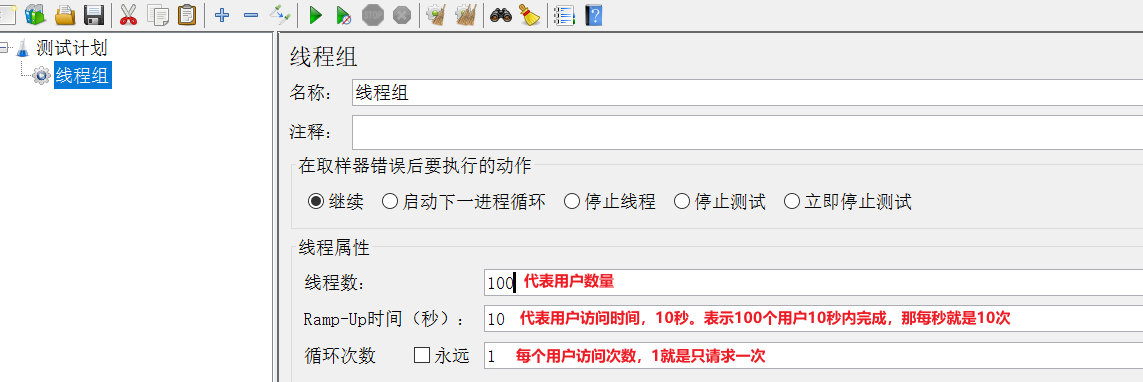

在新增的线程组中，填写线程信息：

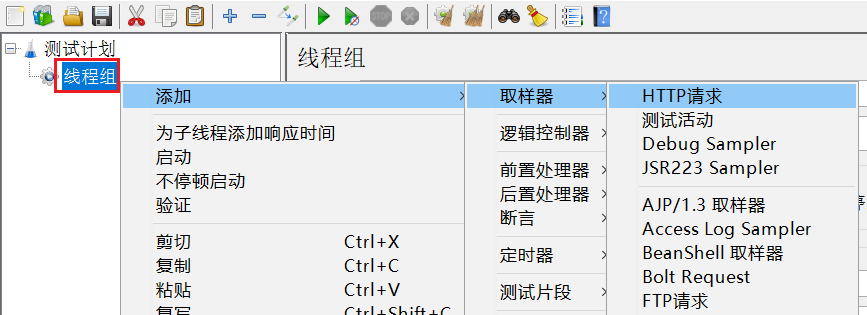

给线程组点鼠标右键，添加http取样器：

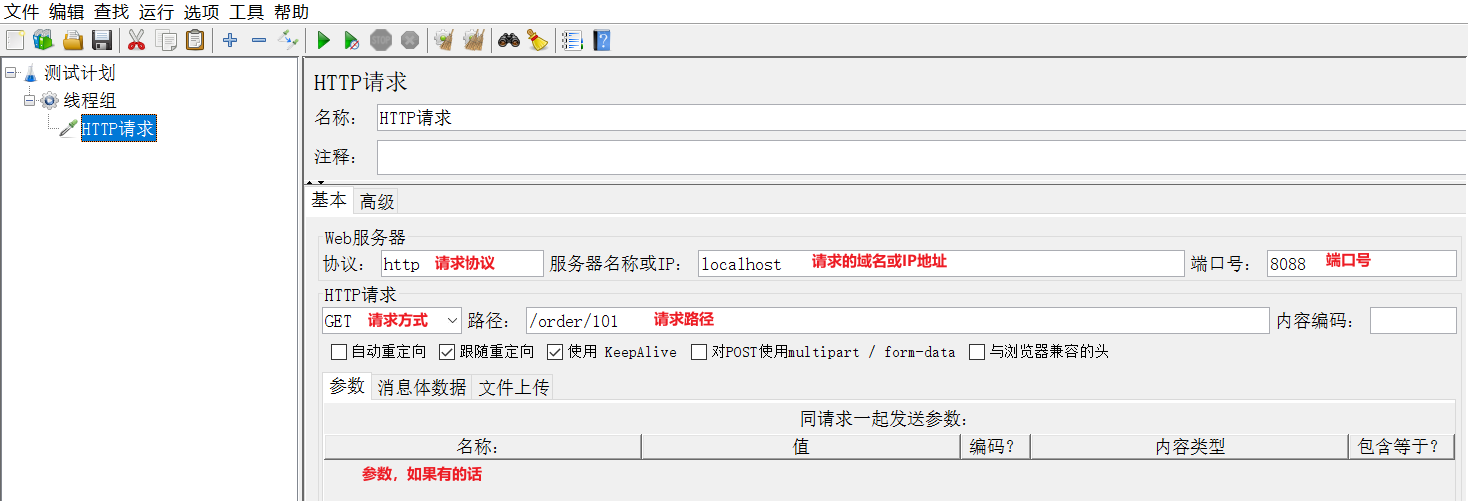

编写取样器内容：

添加监听报告：

添加监听结果树：

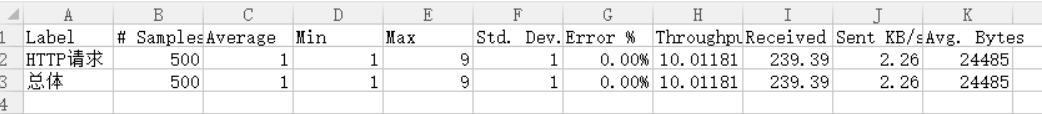

汇总报告结果：

结果树：

🚀二、Sentinel的流量控制

🔎1.簇点链路

当请求进入微服务时，首先会访问DispatcherServlet，然后进入Controller、Service、Mapper，这样的一个调用链就叫做簇点链路。簇点链路中被监控的每一个接口就是一个资源。因此，默认情况下，Sentinel会监控SpringMVC的每一个端点（Endpoint），也就是Controller中的方法，因此SpringMVC的每一个端点（Endpoint）都是调用链路中的一个资源。

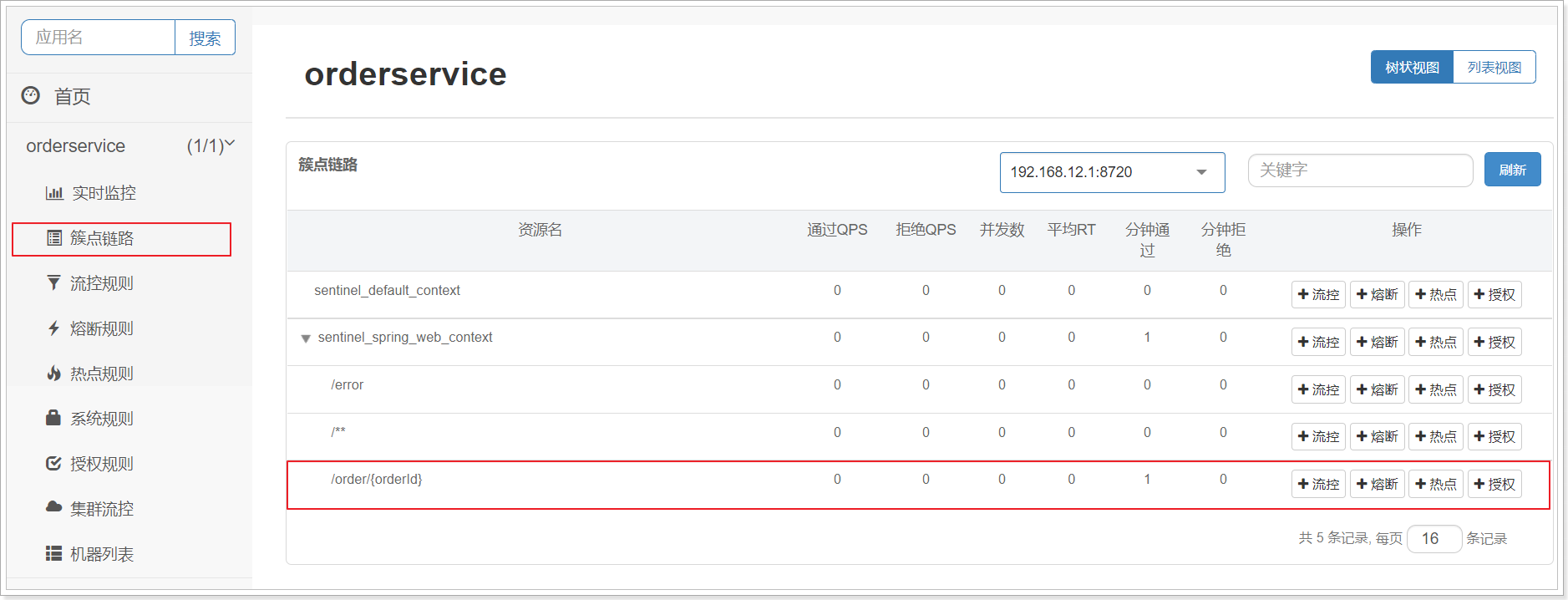

我们刚才访问的order-service中的OrderController中的端点：/order/{orderId} 就是簇点链路的一个资源

流控、熔断等都是针对簇点链路中的资源来设置的，因此我们可以点击对应资源后面的按钮来设置规则：

流控：流量控制
降级：降级熔断
热点：热点参数限流，是限流的一种
授权：请求的权限控制

🔎2.快速入门

🦋2.1 示例

点击资源/order/{orderId}后面的流控按钮，就可以弹出表单。

表单中可以填写限流规则，如下：

其含义是限制 /order/{orderId}这个资源的单机QPS为1，即每秒只允许1次请求，超出的请求会被拦截并报错。

🦋2.2 实操

需求：给 /order/{orderId}这个资源设置流控规则，QPS不能超过 5，然后测试。

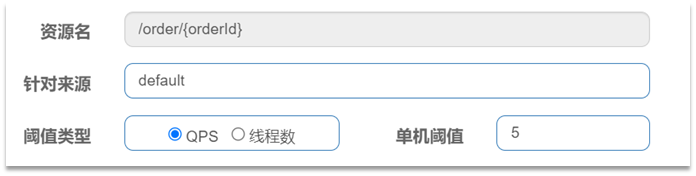

1）首先在sentinel控制台添加限流规则

2）利用jmeter测试

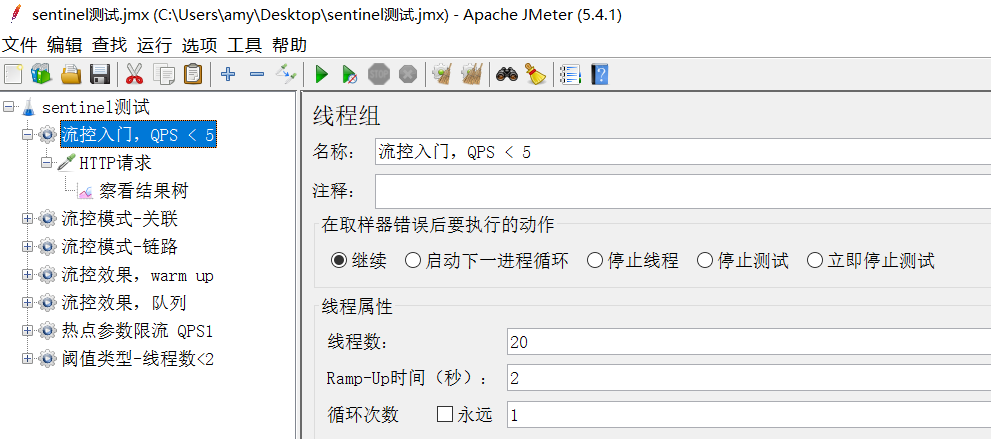

20个用户，2秒内运行完，QPS是10，超过了5

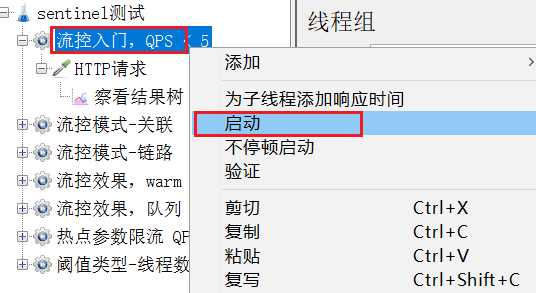

选中流控入门，QPS<5右键运行：

注意，不要点击菜单中的执行按钮来运行。

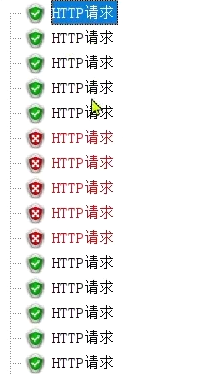

结果：

可以看到，成功的请求每次只有5个

🔎3.流控模式

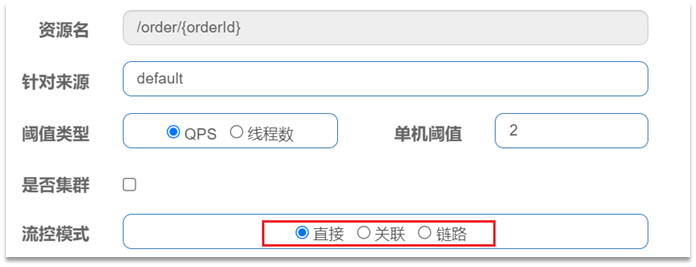

在添加限流规则时，点击高级选项，可以选择三种流控模式：

直接：统计当前资源的请求，触发阈值时对当前资源直接限流，也是默认的模式
关联：统计与当前资源相关的另一个资源，触发阈值时，对当前资源限流
链路：统计从指定链路访问到本资源的请求，触发阈值时，对指定链路限流

快速入门测试的就是直接模式。

🦋3.1 关联模式

关联模式：统计与当前资源相关的另一个资源，触发阈值时，对当前资源限流

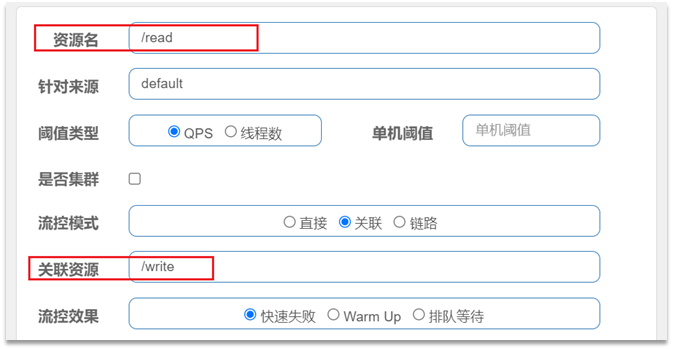

配置规则：

语法说明：当/write资源访问量触发阈值时，就会对/read资源限流，避免影响/write资源。

使用场景：比如用户支付时需要修改订单状态，同时用户要查询订单。查询和修改操作会争抢数据库锁，产生竞争。业务需求是优先支付和更新订单的业务，因此当修改订单业务触发阈值时，需要对查询订单业务限流。

需求说明：

在OrderController新建两个端点：/order/query和/order/update，无需实现业务
配置流控规则，当/order/ update资源被访问的QPS超过5时，对/order/query请求限流

1）定义/order/query端点，模拟订单查询

@GetMapping("/query")
public String queryOrder() {
    return "查询订单成功";
}

2）定义/order/update端点，模拟订单更新

@GetMapping("/update")
public String updateOrder() {
    return "更新订单成功";
}

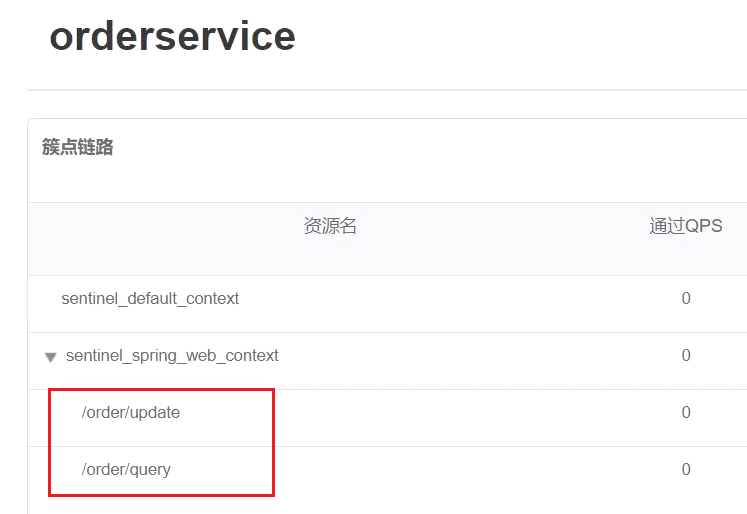

重启服务，查看sentinel控制台的簇点链路：

3）配置流控规则

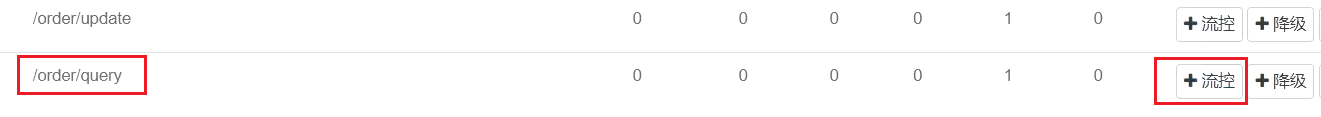

对哪个端点限流，就点击哪个端点后面的按钮。我们是对订单查询/order/query限流，因此点击它后面的按钮：

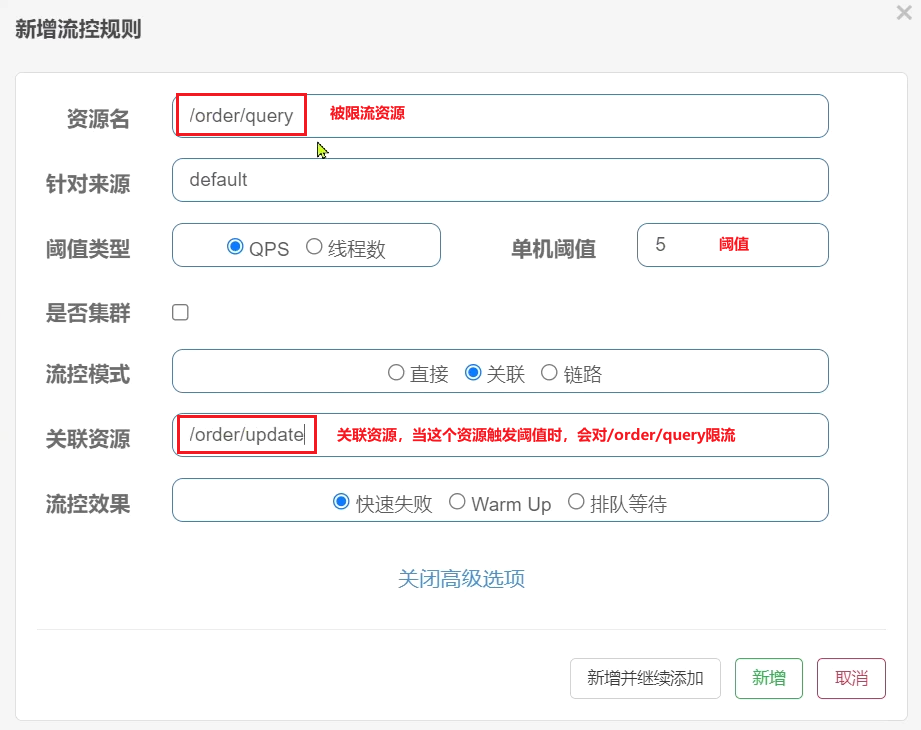

在表单中填写流控规则：

4）在Jmeter测试

选择《流控模式-关联》：

可以看到1000个用户，100秒，因此QPS为10，超过了我们设定的阈值：5

查看http请求：

请求的目标是/order/update，这样这个断点就会触发阈值。

但限流的目标是/order/query，我们在浏览器访问，可以发现：

确实被限流了。

🦋3.2 链路模式

链路模式：只针对从指定链路访问到本资源的请求做统计，判断是否超过阈值。

配置示例：

例如有两条请求链路：

/test1 --> /common
/test2 --> /common

如果只希望统计从/test2进入到/common的请求，则可以这样配置：

实战案例

需求：有查询订单和创建订单业务，两者都需要查询商品。针对从查询订单进入到查询商品的请求统计，并设置限流。

步骤：

在OrderService中添加一个queryGoods方法，不用实现业务
在OrderController中，改造/order/query端点，调用OrderService中的queryGoods方法
在OrderController中添加一个/order/save的端点，调用OrderService的queryGoods方法
给queryGoods设置限流规则，从/order/query进入queryGoods的方法限制QPS必须小于2

实现：

☀️3.2.1 添加查询商品方法

在order-service服务中，给OrderService类添加一个queryGoods方法：

public void queryGoods(){
    System.err.println("查询商品");
}

☀️3.2.2 查询订单时，查询商品

在order-service的OrderController中，修改/order/query端点的业务逻辑：

@GetMapping("/query")
public String queryOrder() {
    // 查询商品
    orderService.queryGoods();
    // 查询订单
    System.out.println("查询订单");
    return "查询订单成功";
}

☀️3.2.3 新增订单，查询商品

在order-service的OrderController中，修改/order/save端点，模拟新增订单：

@GetMapping("/save")
public String saveOrder() {
    // 查询商品
    orderService.queryGoods();
    // 查询订单
    System.err.println("新增订单");
    return "新增订单成功";
}

☀️3.2.4 给查询商品添加资源标记

默认情况下，OrderService中的方法是不被Sentinel监控的，需要我们自己通过注解来标记要监控的方法。

给OrderService的queryGoods方法添加@SentinelResource注解：

@SentinelResource("goods")
public void queryGoods(){
    System.err.println("查询商品");
}

链路模式中，是对不同来源的两个链路做监控。但是sentinel默认会给进入SpringMVC的所有请求设置为同一个root资源（即设置为同源了），会导致链路模式失效。

我们需要关闭这种对SpringMVC的资源聚合，修改order-service服务的application.yml文件：

spring:
  cloud:
    sentinel:
      web-context-unify: false # 关闭context整合

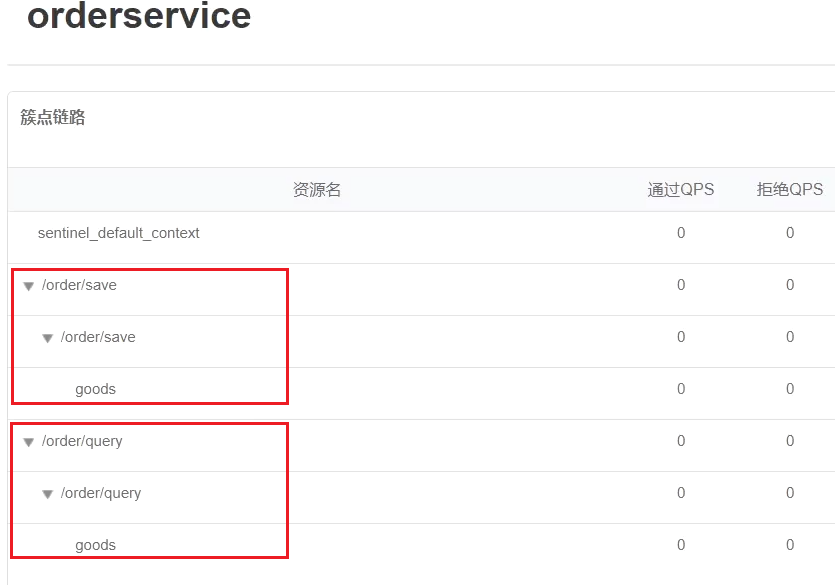

重启服务，访问/order/query和/order/save，可以查看到sentinel的簇点链路规则中，出现了新的资源：

☀️3.2.5 添加流控规则

点击goods资源后面的流控按钮，在弹出的表单中填写下面信息：

只统计从/order/query进入/goods的资源，QPS阈值为2，超出则被限流。

☀️3.2.6 Jmeter测试

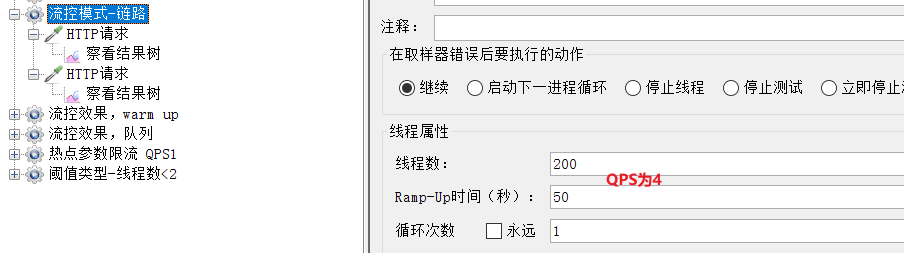

选择《流控模式-链路》：

可以看到这里200个用户，50秒内发完，QPS为4，超过了我们设定的阈值2

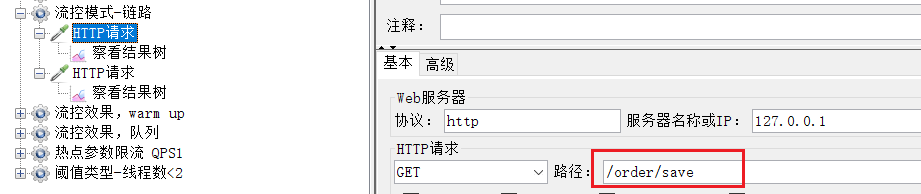

一个http请求是访问/order/save：

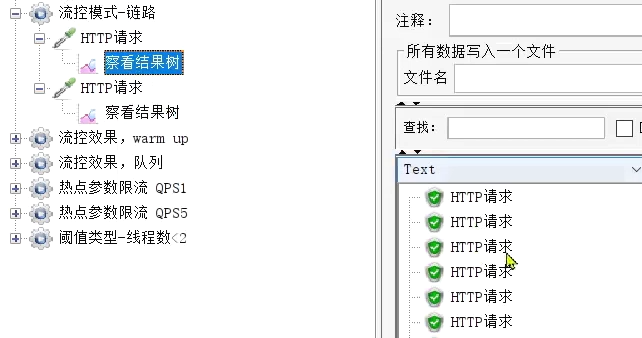

运行的结果：

完全不受影响。

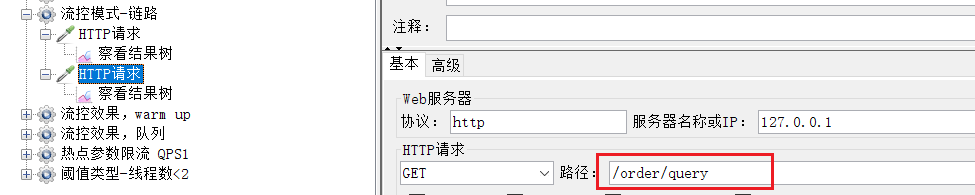

另一个是访问/order/query：

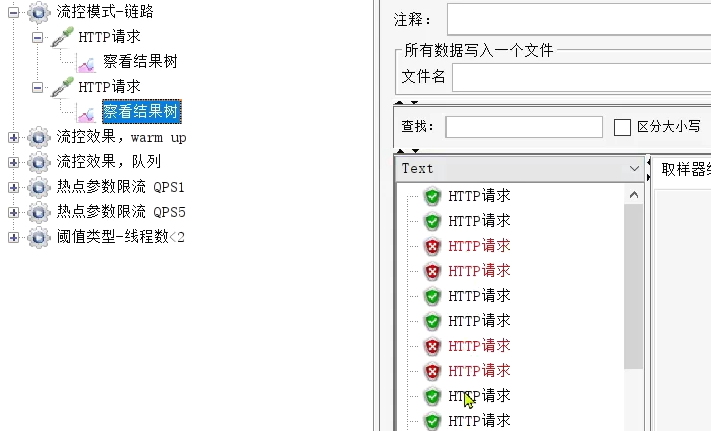

运行结果：

每次只有2个通过。

🔎4.流控效果

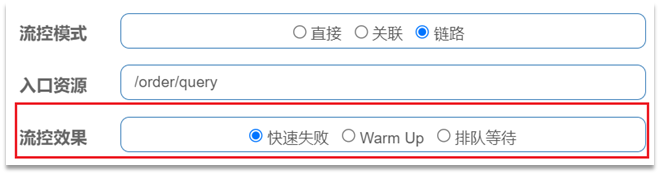

在流控的高级选项中，还有一个流控效果选项：

流控效果是指请求达到流控阈值时应该采取的措施，包括三种：

快速失败：达到阈值后，新的请求会被立即拒绝并抛出FlowException异常。是默认的处理方式。
warm up：预热模式，对超出阈值的请求同样是拒绝并抛出异常。但这种模式阈值会动态变化，从一个较小值逐渐增加到最大阈值。
排队等待：让所有的请求按照先后次序排队执行，两个请求的间隔不能小于指定时长

🦋4.1 warm up

阈值一般是一个微服务能承担的最大QPS，但是一个服务刚刚启动时，一切资源尚未初始化（冷启动），如果直接将QPS跑到最大值，可能导致服务瞬间宕机。

warm up也叫预热模式，是应对服务冷启动的一种方案。请求阈值初始值是 maxThreshold / coldFactor，持续指定时长后，逐渐提高到maxThreshold值。而coldFactor的默认值是3.

例如，我设置QPS的maxThreshold为10，预热时间为5秒，那么初始阈值就是 10 / 3 ，也就是3，然后在5秒后逐渐增长到10.

案例

需求：给/order/{orderId}这个资源设置限流，最大QPS为10，利用warm up效果，预热时长为5秒

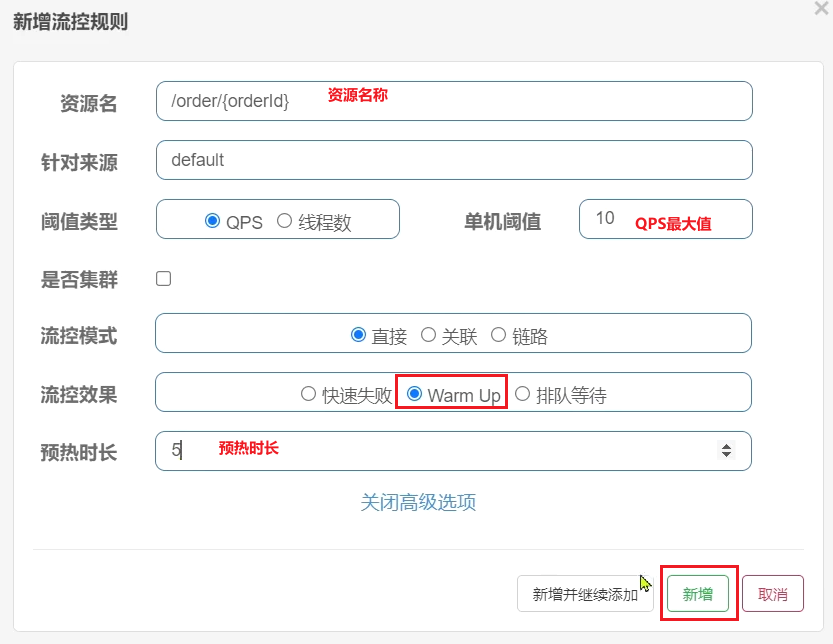

☀️4.1.1 配置流控规则：

☀️4.1.2 Jmeter测试

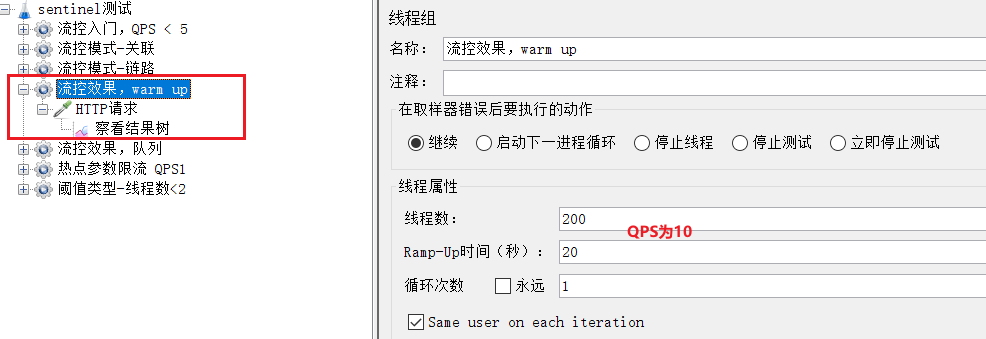

选择《流控效果，warm up》：

QPS为10.

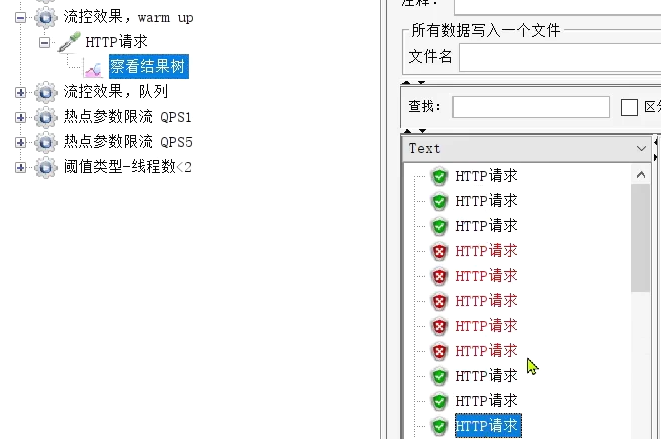

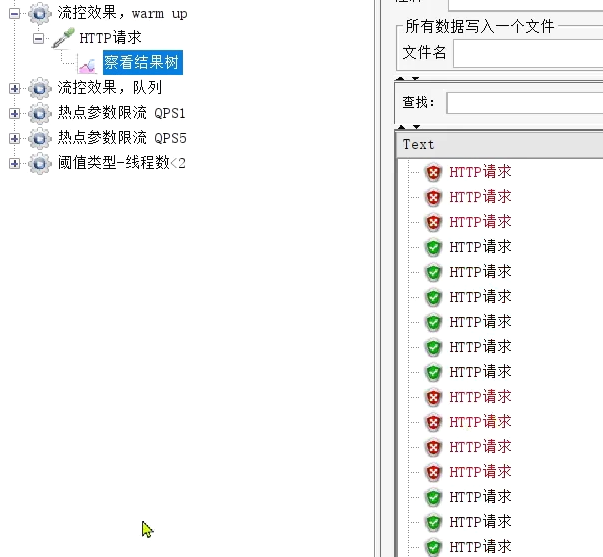

刚刚启动时，大部分请求失败，成功的只有3个，说明QPS被限定在3：

随着时间推移，成功比例越来越高：

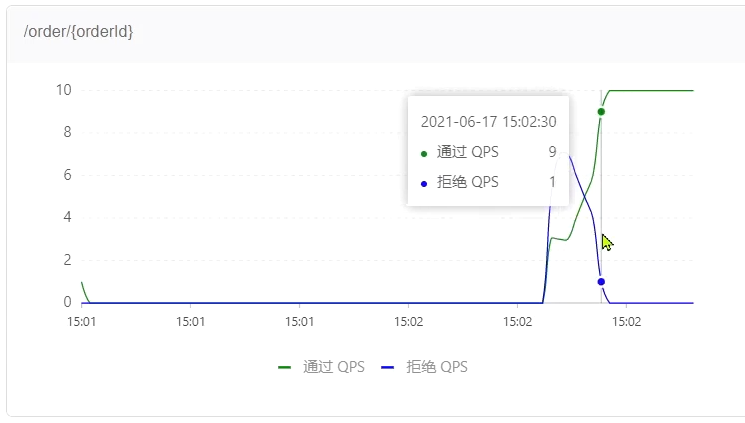

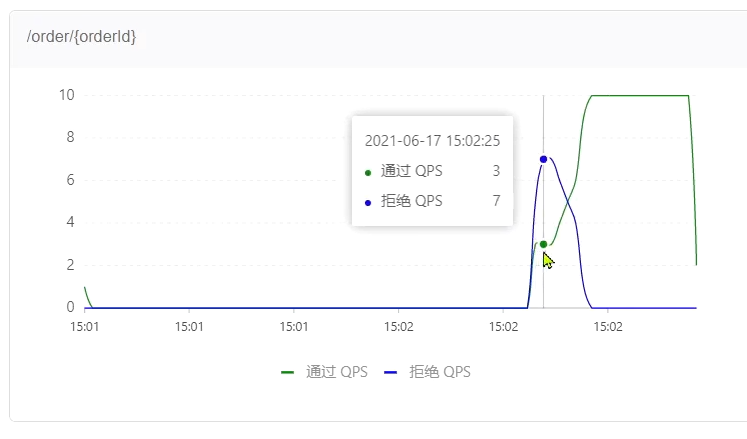

到Sentinel控制台查看实时监控：

一段时间后：

🦋4.2 排队等待

当请求超过QPS阈值时，快速失败和warm up 会拒绝新的请求并抛出异常。

而排队等待则是让所有请求进入一个队列中，然后按照阈值允许的时间间隔依次执行。后来的请求必须等待前面执行完成，如果请求预期的等待时间超出最大时长，则会被拒绝。

工作原理

例如：QPS = 5，意味着每200ms处理一个队列中的请求；假设timeout = 2000，意味着预期等待时长超过2000ms的请求会被拒绝并抛出异常。

那什么叫做预期等待时长呢？

比如现在一下子来了12 个请求，因为每200ms执行一个请求，那么：

第6个请求的预期等待时长 = 200 * （6 - 1） = 1000ms
第12个请求的预期等待时长 = 200 * （12-1） = 2200ms

现在，第1秒同时接收到10个请求，但第2秒只有1个请求，此时QPS的曲线这样的：

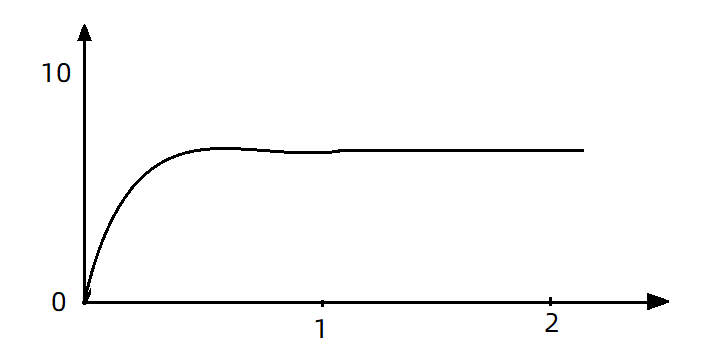

如果使用队列模式做流控，所有进入的请求都要排队，以固定的200ms的间隔执行，QPS会变的很平滑：

平滑的QPS曲线，对于服务器来说是更友好的。

案例

需求：给/order/{orderId}这个资源设置限流，最大QPS为10，利用排队的流控效果，超时时长设置为5s

☀️4.2.1 添加流控规则

修改原来的 warn up 规则：

☀️4.2.2 Jmeter测试

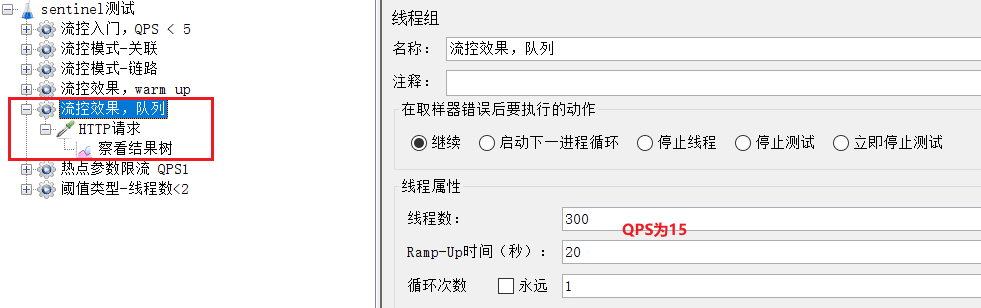

选择《流控效果，队列》：

QPS为15，已经超过了我们设定的10。

如果是之前的快速失败、warmup模式，超出的请求应该会直接报错。

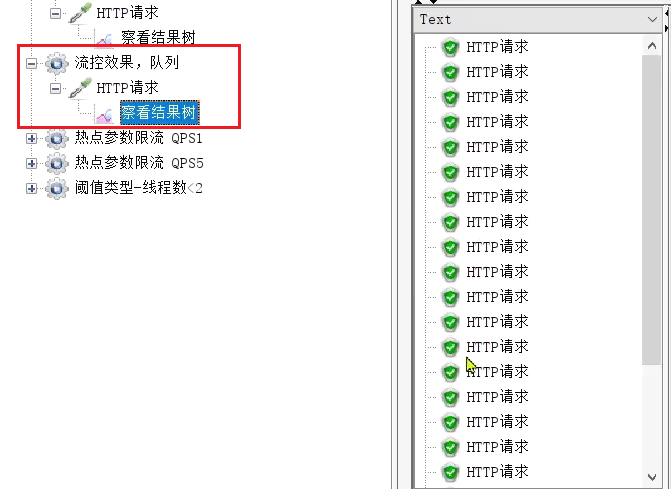

但是我们看看队列模式的运行结果：

全部都通过了。

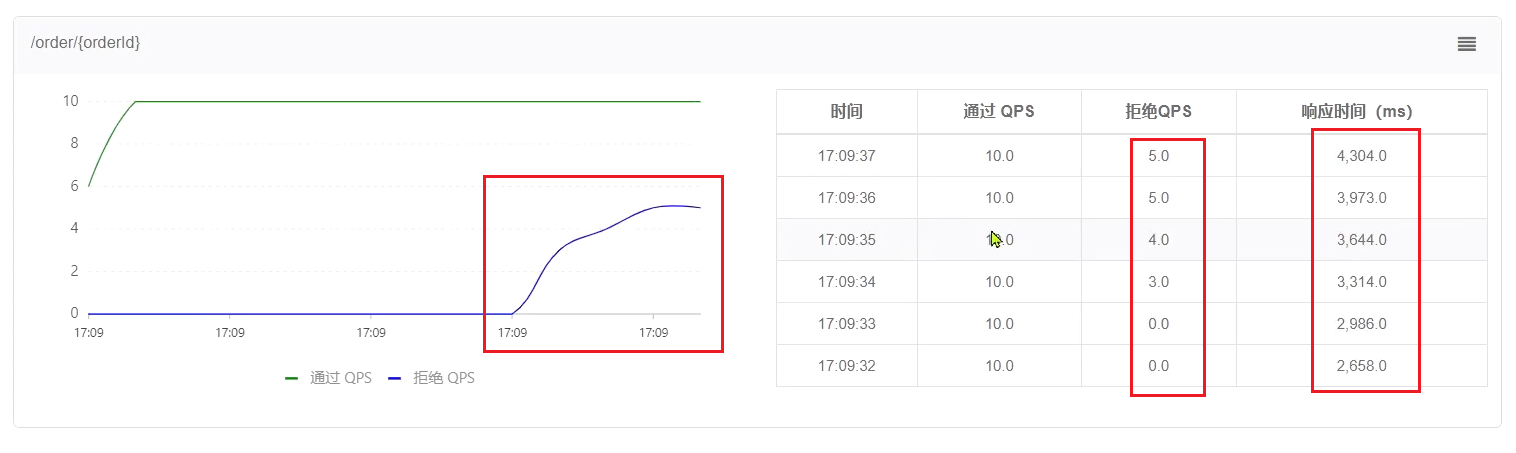

再去sentinel查看实时监控的QPS曲线：

QPS非常平滑，一直保持在10，但是超出的请求没有被拒绝，而是放入队列。因此响应时间（等待时间）会越来越长。

当队列满了以后，才会有部分请求失败：

🔎5.热点参数限流

之前的限流是统计访问某个资源的所有请求，判断是否超过QPS阈值。而热点参数限流是分别统计参数值相同的请求，判断是否超过QPS阈值。

🦋5.1 全局参数限流

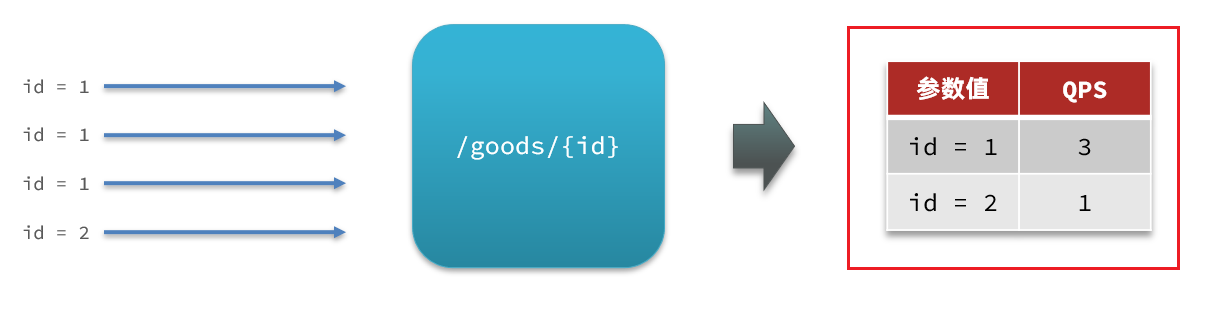

例如，一个根据id查询商品的接口：

访问/goods/{id}的请求中，id参数值会有变化，热点参数限流会根据参数值分别统计QPS，统计结果：

当id=1的请求触发阈值被限流时，id值不为1的请求不受影响。

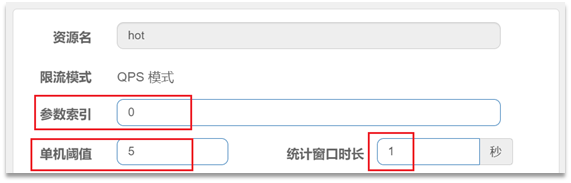

配置示例：

代表的含义是：对hot这个资源的0号参数（第一个参数）做统计，每1秒相同参数值的请求数不能超过5

🦋5.2 热点参数限流

刚才的配置中，对查询商品这个接口的所有商品一视同仁，QPS都限定为5.

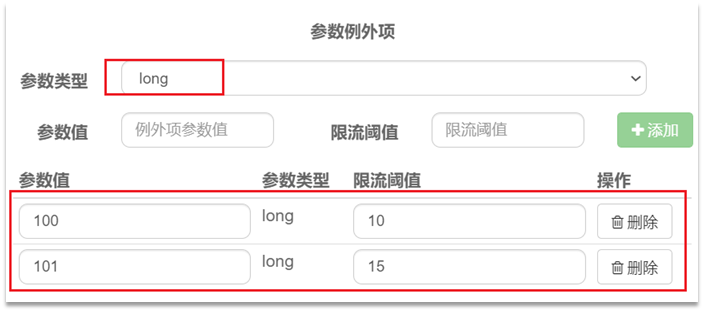

而在实际开发中，可能部分商品是热点商品，例如秒杀商品，我们希望这部分商品的QPS限制与其它商品不一样，高一些。那就需要配置热点参数限流的高级选项了：

结合上一个配置，这里的含义是对0号的long类型参数限流，每1秒相同参数的QPS不能超过5，有两个例外：

如果参数值是100，则每1秒允许的QPS为10
如果参数值是101，则每1秒允许的QPS为15

🦋5.3 案例

案例需求：给/order/{orderId}这个资源添加热点参数限流，规则如下：

默认的热点参数规则是每1秒请求量不超过2
给102这个参数设置例外：每1秒请求量不超过4
给103这个参数设置例外：每1秒请求量不超过10

注意事项：热点参数限流对默认的SpringMVC资源无效，需要利用@SentinelResource注解标记资源

☀️5.3.1 标记资源

给order-service中的OrderController中的/order/{orderId}资源添加注解：

☀️5.3.2 热点参数限流规则

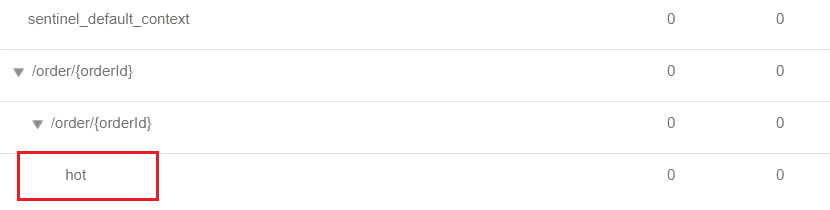

访问该接口，可以看到我们标记的hot资源出现了：

这里不要点击hot后面的按钮，页面有BUG

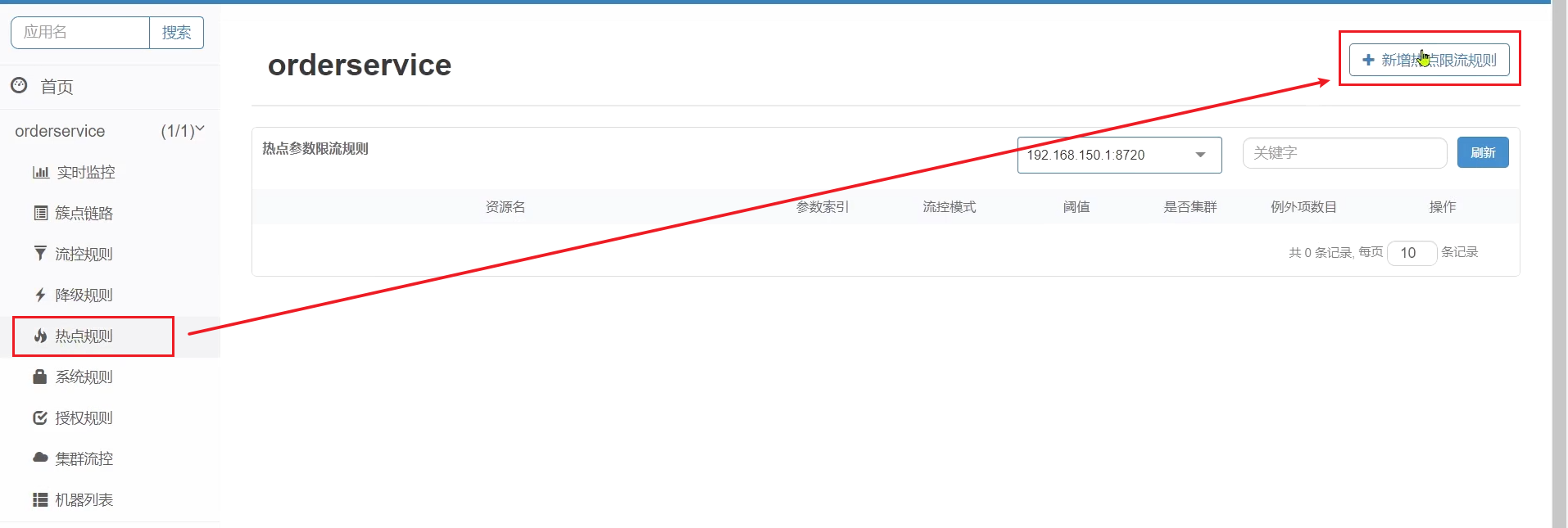

点击左侧菜单中热点规则菜单：

点击新增，填写表单：

☀️5.3.3 Jmeter测试

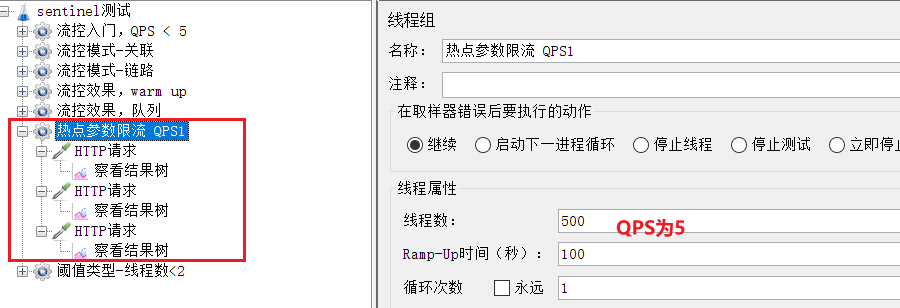

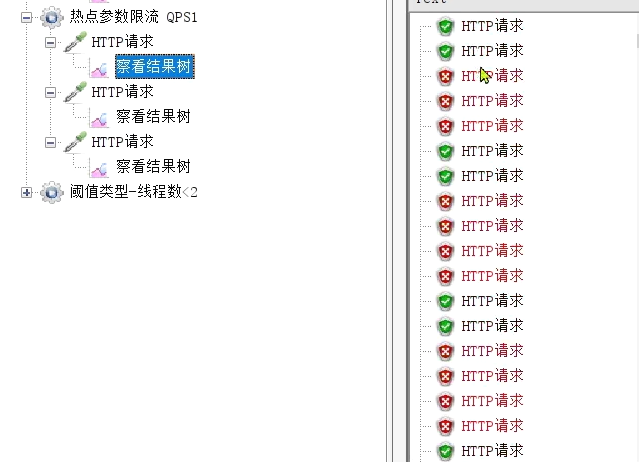

选择《热点参数限流 QPS1》：

这里发起请求的QPS为5.

包含3个http请求：

普通参数，QPS阈值为2

运行结果：

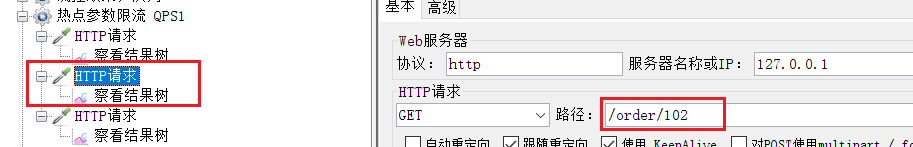

例外项，QPS阈值为4

运行结果：

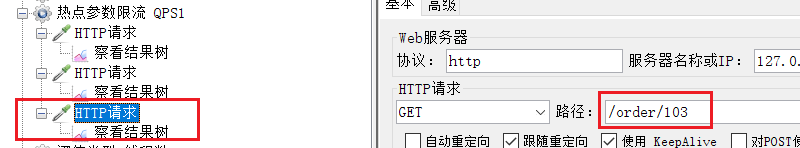

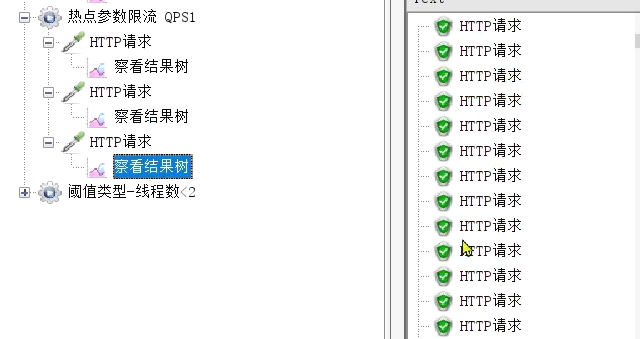

例外项，QPS阈值为10

运行结果：
