前 言
本文主要说明Qt的图形用户界面(GUI)开发流程，包括Qt程序自启动配置与案例介绍，旨在帮助开发者完成产品开发与测试。
开发环境
Windows开发环境：Windows10 64bit
Linux开发环境：VMware16.2.5、Ubuntu22.04.4 64bit
LinuxSDK开发包：LinuxSDK-[版本号]（基于RK3506_LINUX6.1_SDK_Release_V1.1.0_20241128）
评估板系统版本：U-Boot-2017.09、Linux-6.1.99、Buildroot-2024.02
Qt版本：Qt-5.15.11
备注：本文基于256MByte NAND FLASH、256MByte DDR3配置核心板进行演示。

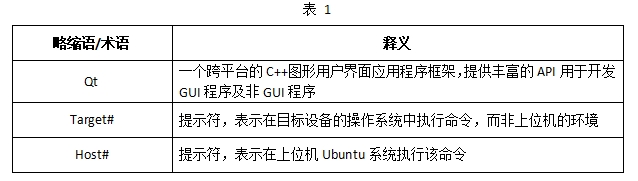

术语表
为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

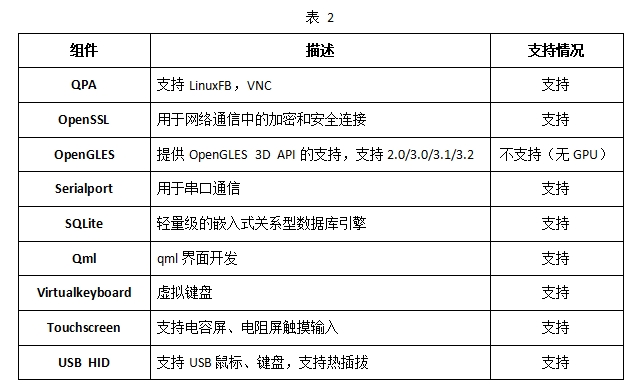

Qt组件支持
Qt组件支持情况如下，详情请查看产品资料“4-软件资料\Linux\Filesystem\buildroot-feature-support”文件。
注意事项
本文档默认使用HDMI显示，使用USB TO UART0作为调试串口。
进行本文档操作前，请先按照《开发环境搭建》文档，安装VMware虚拟机、Ubuntu系统、SecureCRT串口调试终端等相关软件。
评估板简介
创龙科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B处理器设计的3核ARM Cortex-A7 + ARM Cortex-M0国产工业评估板，主频高达1.5GHz。评估板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案，国产化率约为99%（按元器件数量占比，数据仅供参考）。核心板经过专业的PCB Layout和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。
评估板接口资源丰富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同时引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音视频多媒体接口。评估板板载WiFi模块，支持选配4G模块、PLP断电保护模块，并可选配外壳直接应用于工业现场，方便用户快速进行产品方案评估与技术预研。
Qt开发说明
Qt开发环境主要包括Qt Creator工具、X86端Qt环境、ARM端Qt环境、交叉编译工具链等。当用户使用Qt Creator工具和X86端Qt环境编写并编译Qt工程后，生成的Qt程序镜像仅可在X86端运行。必须使用适配评估板的ARM端Qt环境、交叉编译工具链编译Qt工程，生成的Qt程序镜像方可在ARM端（即评估板）上正常运行。
LinuxSDK开发包中已提供适配评估板的ARM端Qt环境(5.15.11)，请先参考《开发环境搭建》和《Linux系统开发手册》安装、编译LinuxSDK，构建适配评估板的交叉编译工具链和qmake工具。可基于命令行或Qt Creator工具对已有Qt工程进行编译，生成ARM端Qt程序镜像。

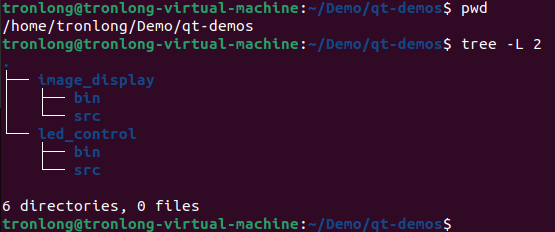

我司提供的Qt工程位于产品资料“4-软件资料\Demo\qt-demos”目录下，其中src目录下包含Qt工程源码，bin目录下包含ARM端Qt程序镜像。请将整个qt-demos文件夹拷贝至Ubuntu工作目录下，如下图所示。
基于Qt Creator开发
安装Qt Creator工具
Qt Creator是一款专为Qt框架设计的跨平台集成开发环境(IDE)，提供代码编辑、调试、项目管理和界面设计等功能，支持高效开发Qt应用程序。

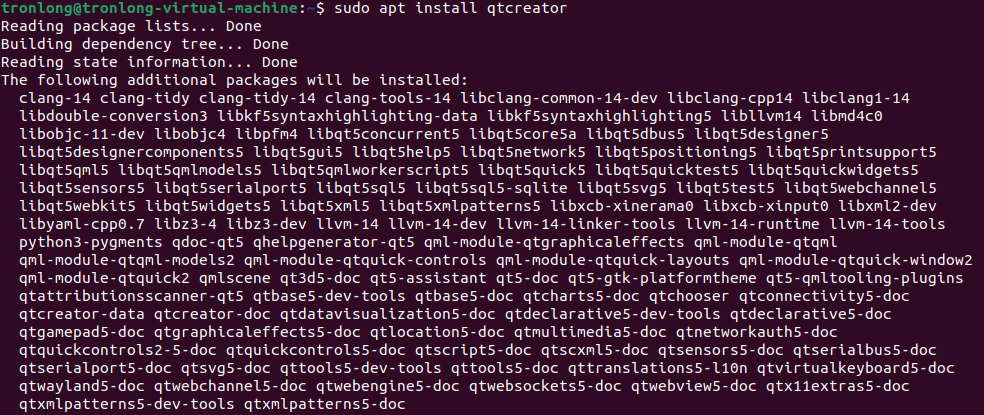

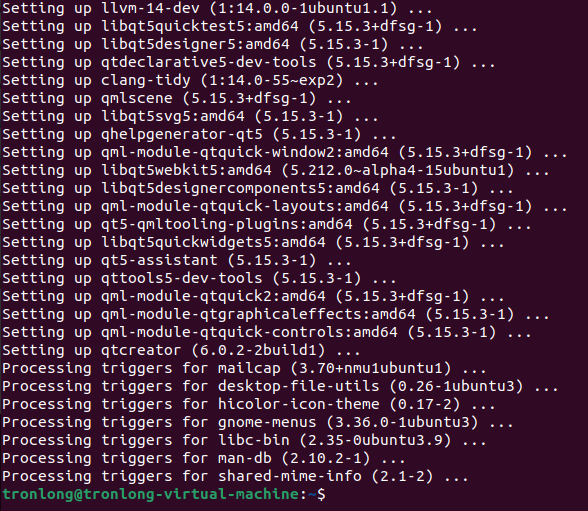

执行如下命令，安装Qt Creator。
Host# sudo apt install qtcreator
执行如下命令，查看Qt Creator版本。

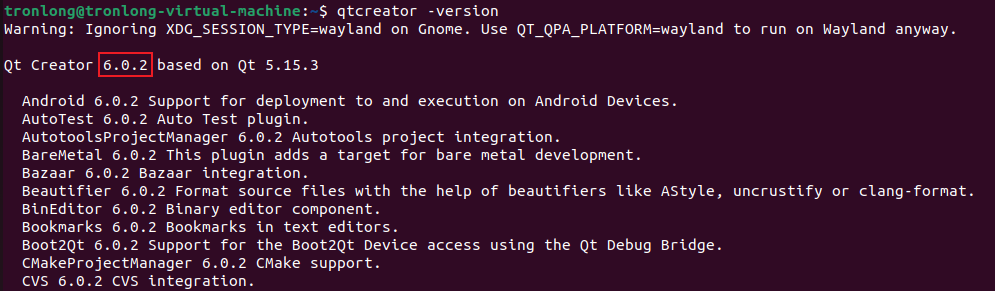

Host# qtcreator -version
执行如下命令，加载环境变量。

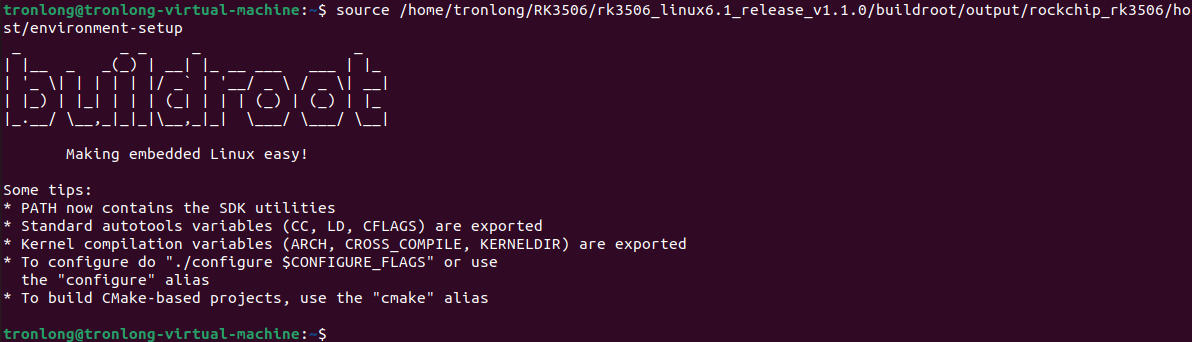

Host# source /home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/environment-setup
配置交叉编译工具链
执行如下命令，启动Qt Creator。
Host# qtcreator

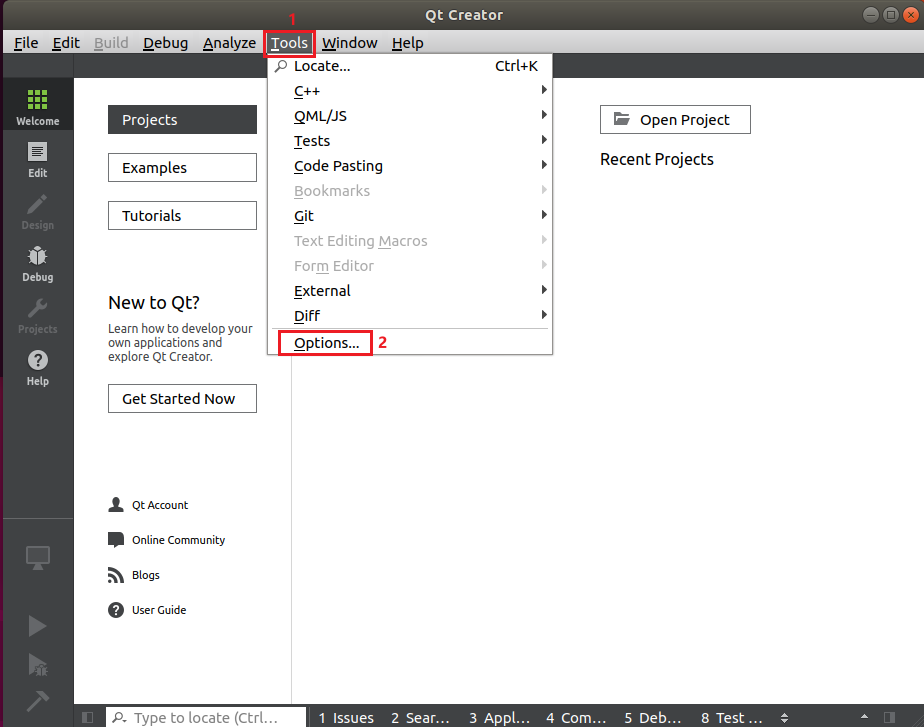

启动Qt Creator工具后，点击菜单栏"Tools -> Options…"。

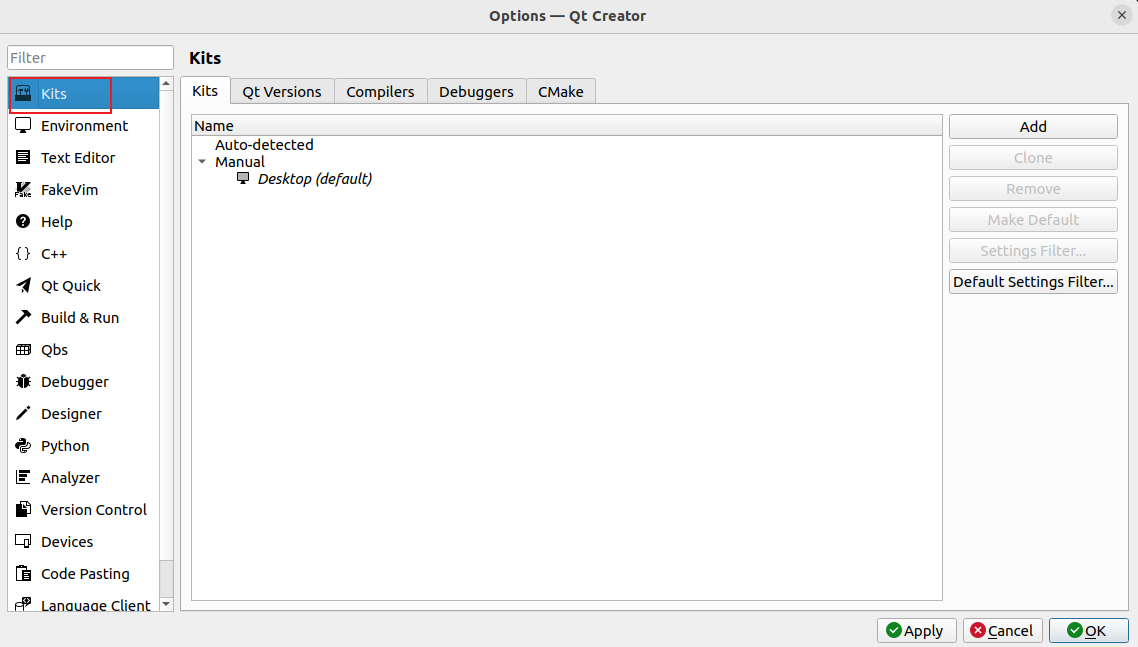

点击"Kits"，打开配置选择页面。

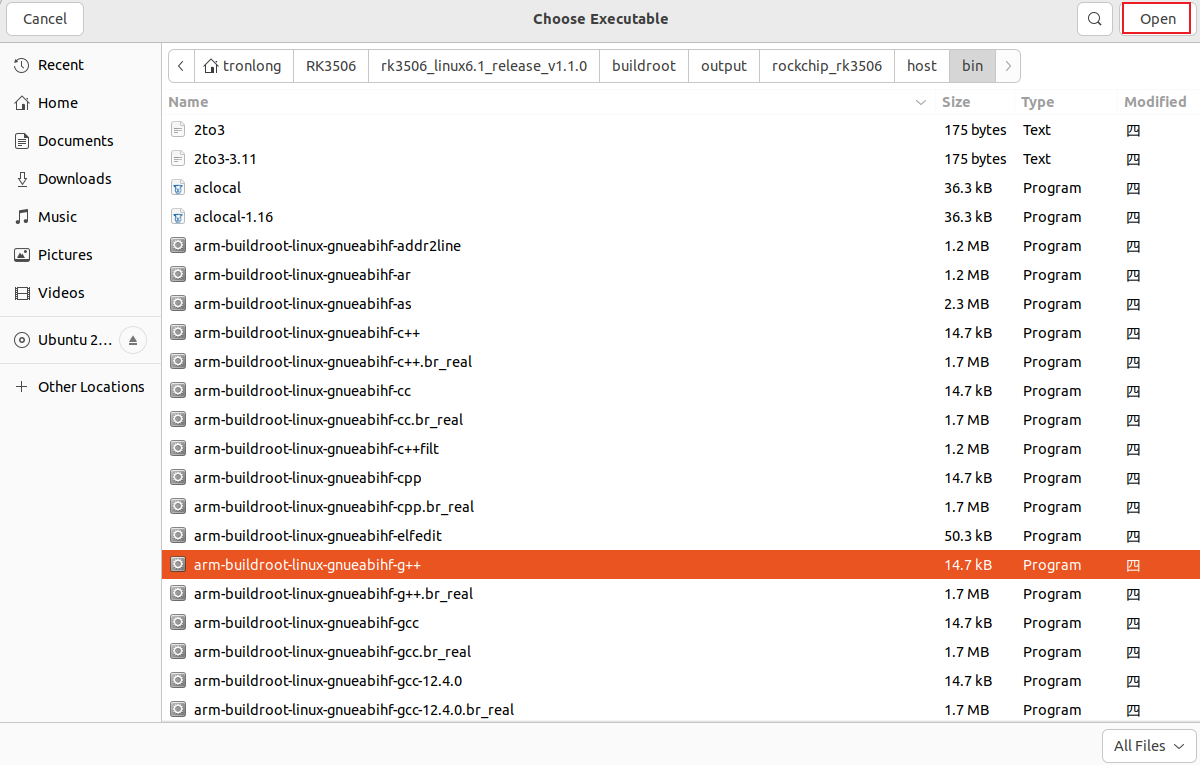

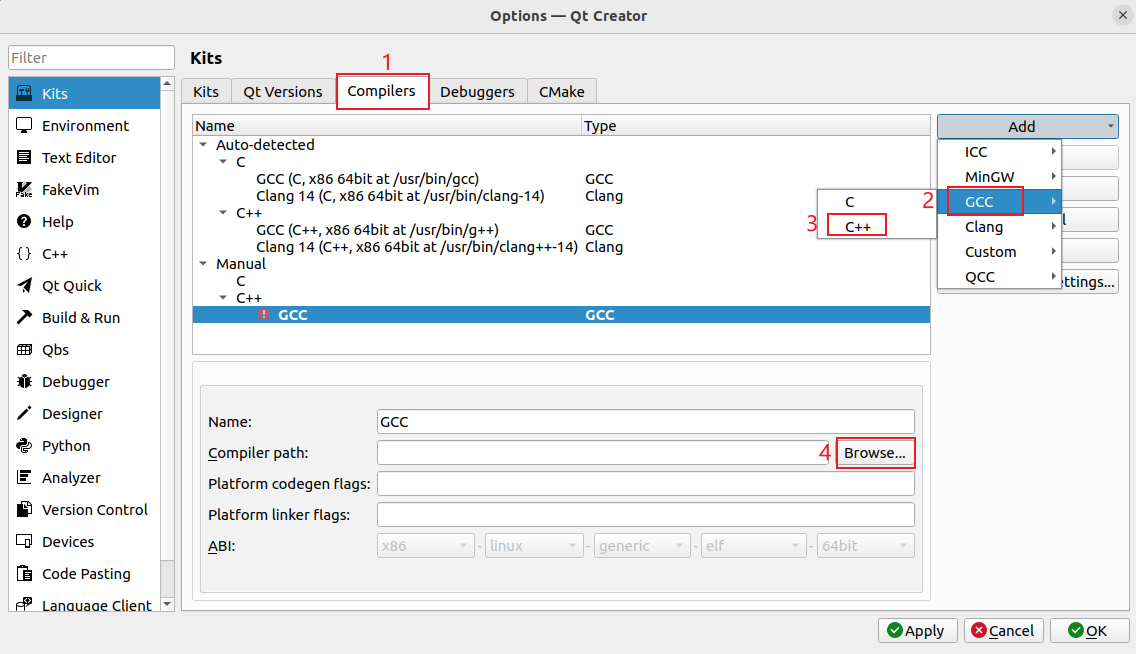

点击"Compilers -> Add -> GCC -> C++ -> Browse…"，选择平台交叉编译工具链中的arm-buildroot-linux-gnueabihf-g++，然后点击Open确认。具体路径为：
/home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/bin/arm-buildroot-linux-gnueabihf-g++

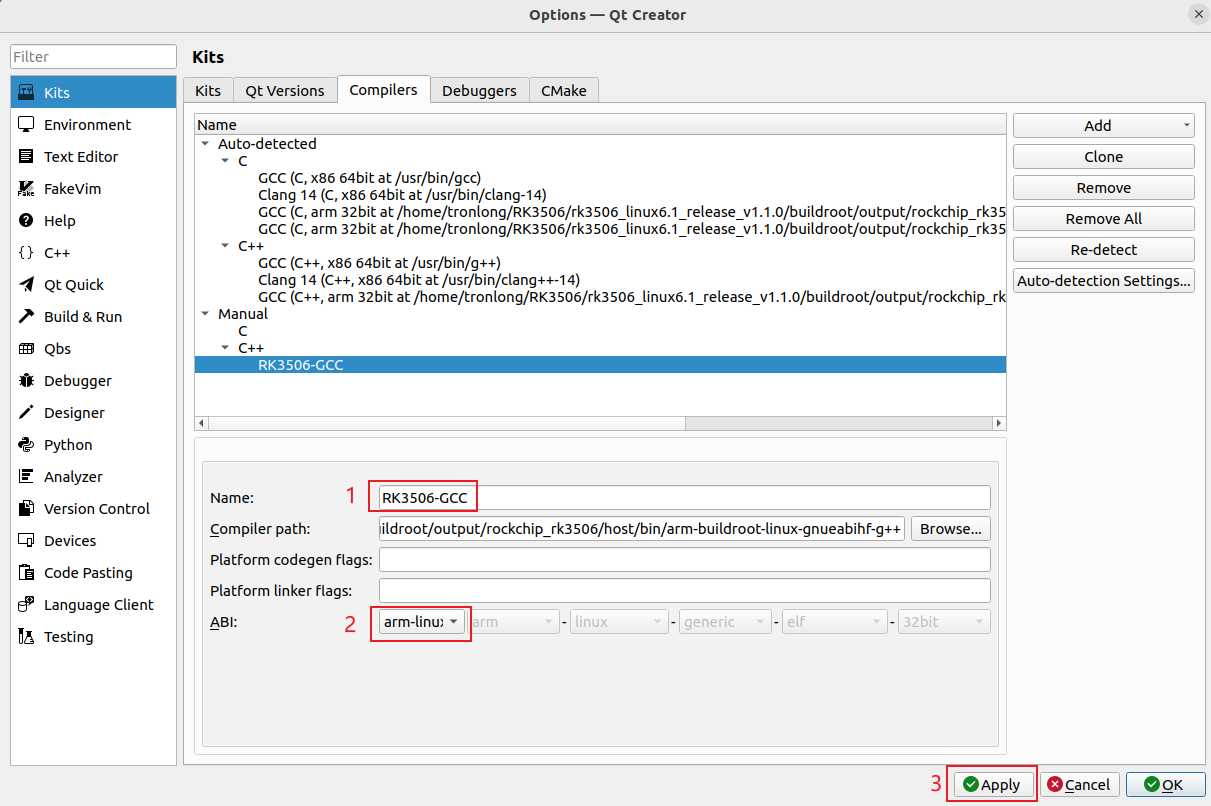

选择后，Name修改为"RK3506-GCC"，ABI选择"arm-linux-generic-elf-32bit"，再点击Apply，如下图所示。
配置Qt Versions

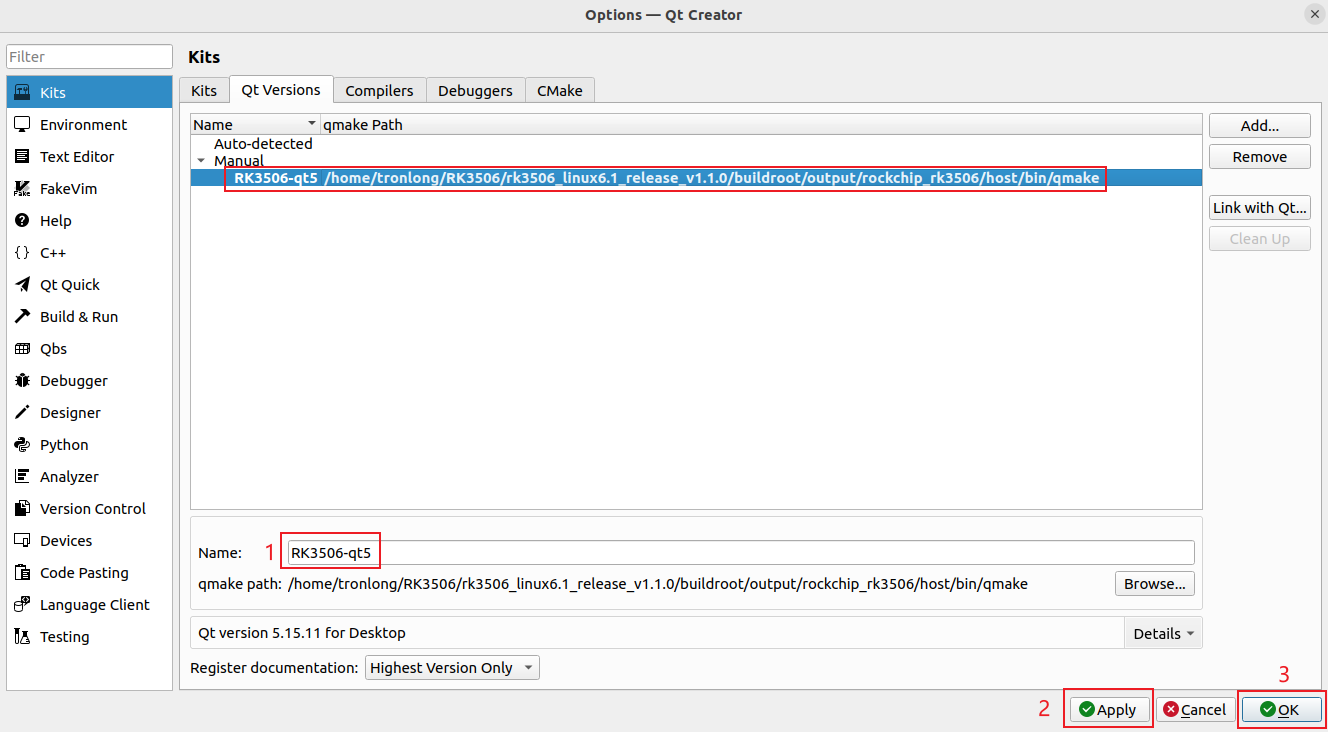

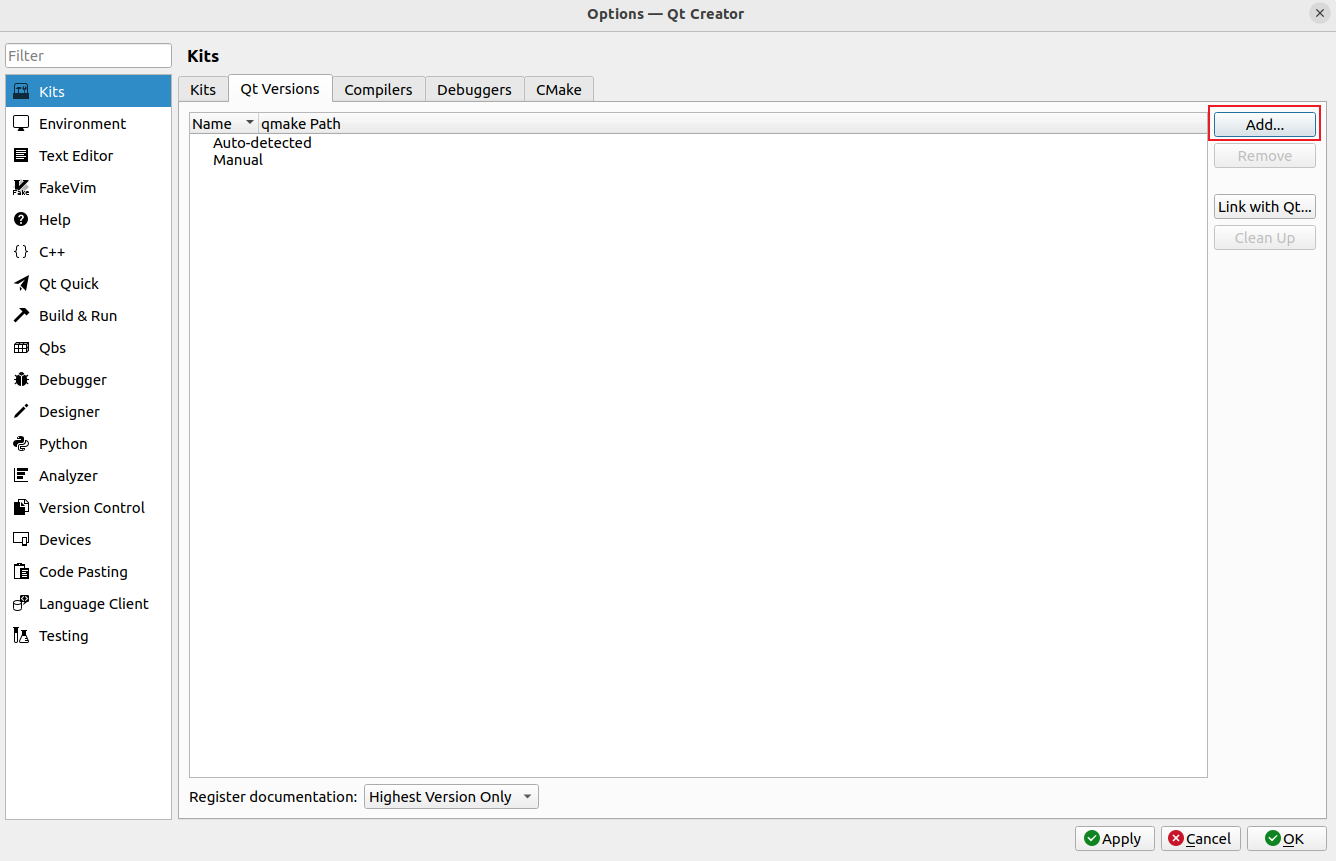

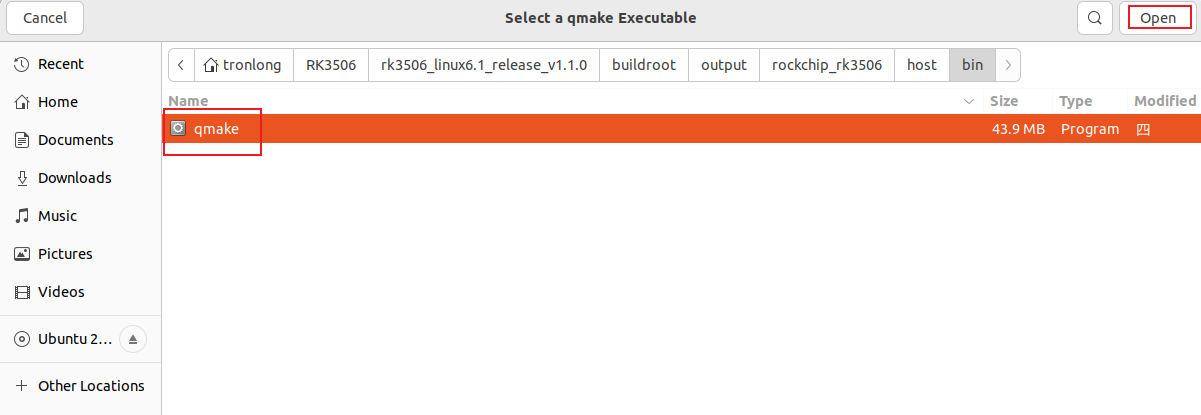

点击"Qt Versions -> Add"，选择平台qmake，然后点击Open确认。具体路径为：
/home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/bin/qmake
选择后，Version name修改为"RK3506-qt5"再点击Apply，如下图所示。
配置Kits

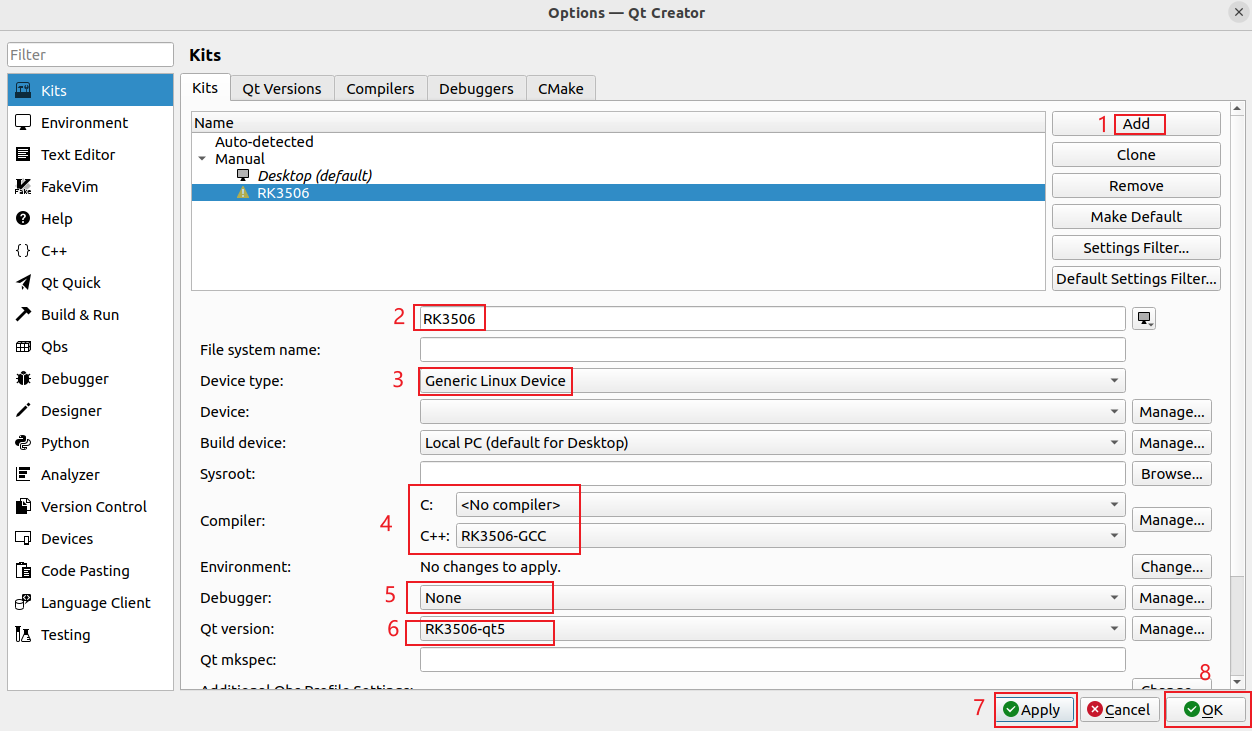

请参照下图配置Kits各选项。点击"Kits -> Add"，将Name修改为"RK3506"，Device type选择"Generic Linux Device"，Compiler的C++选择"RK3506-GCC"，Debugger选择"None"，Qt version选择"RK3506-qt5"，点击Apply，然后点击OK完成配置。
编译Qt工程
本章节使用led_control案例演示编译Qt工程。

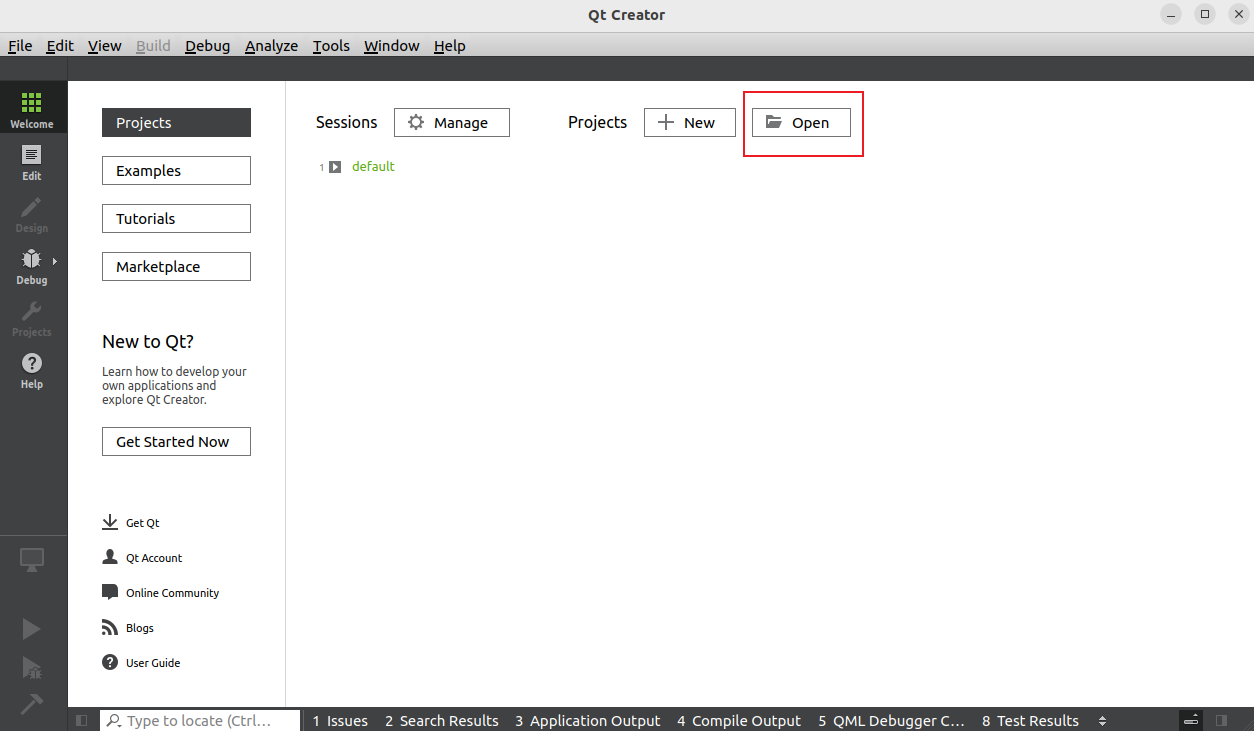

请在Qt Creator界面，点击"Open"。

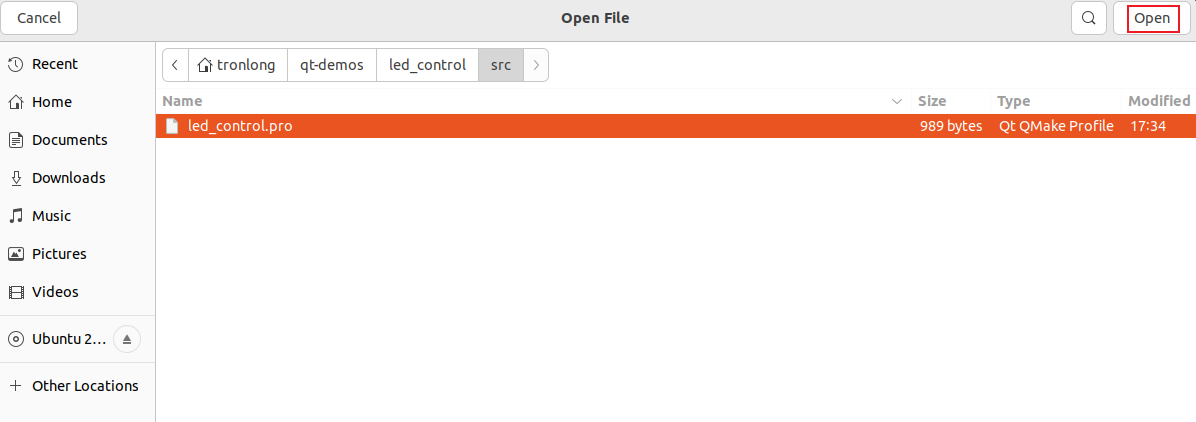

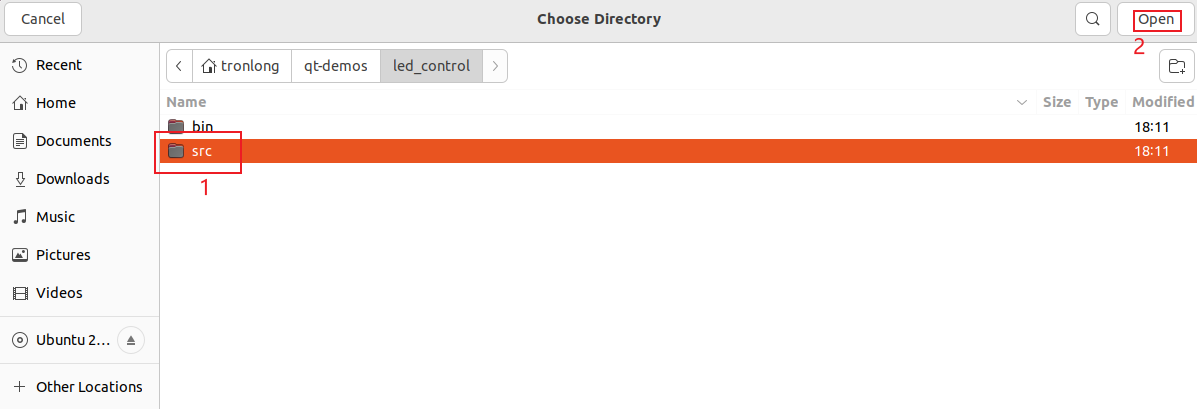

选中Qt工程源码目录中.pro文件，点击Open。
勾选RK3506平台Kits，点击"Browse…"选择Qt程序镜像生成的路径，选择好后点击"Open"，如下图所示。

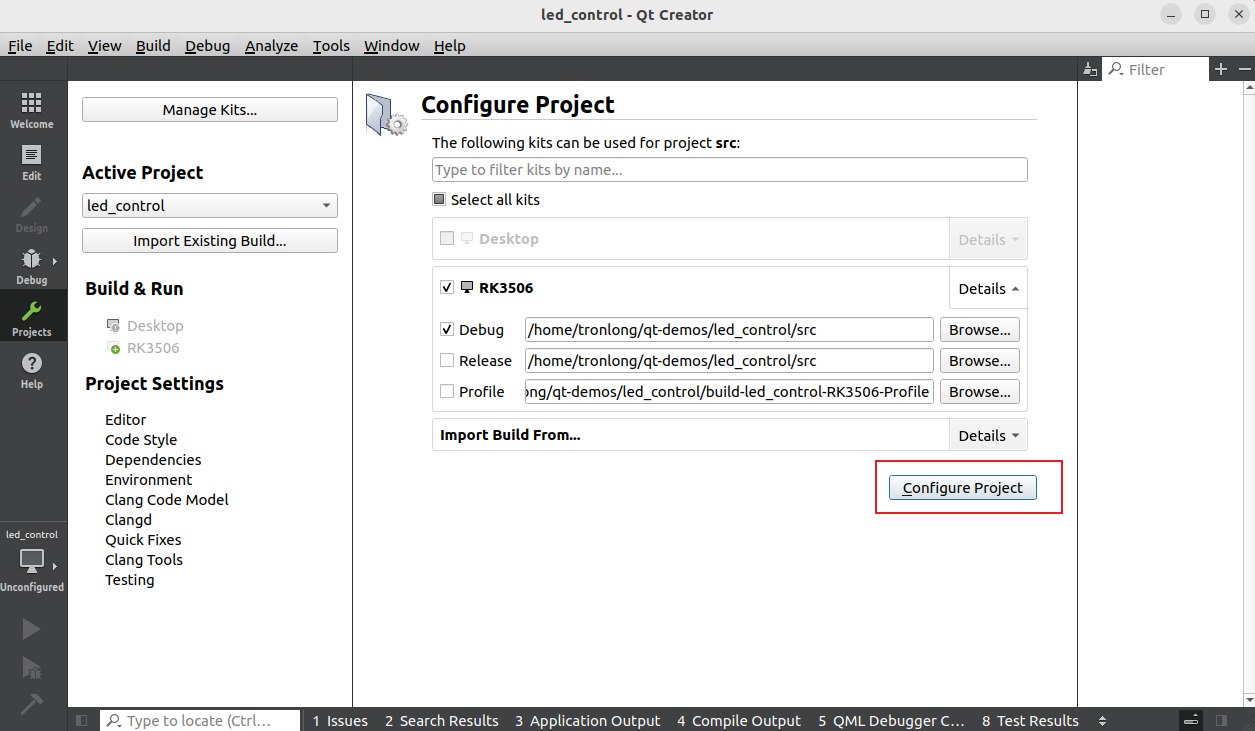

点击"Configure Project"进行工程配置，如下图所示。

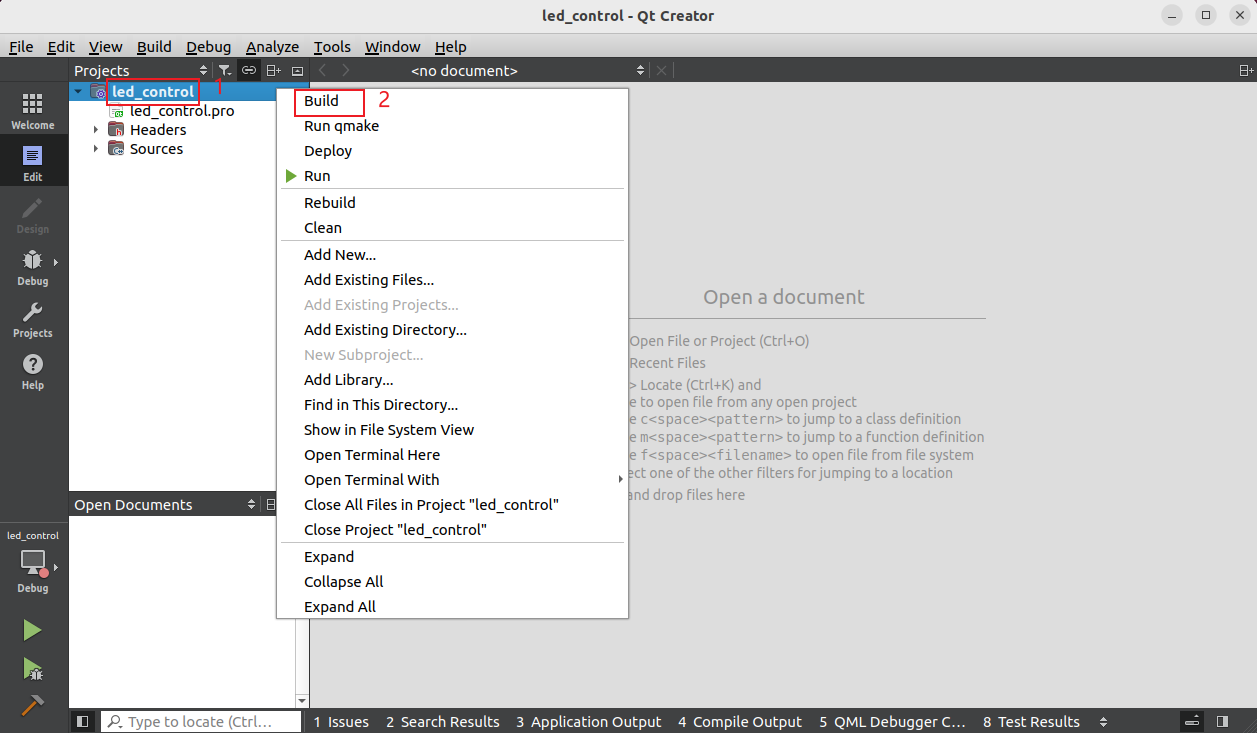

右击Qt工程，点击Build进行Qt工程编译，生成可在评估板上正常运行的ARM端Qt程序镜像，如下图所示。

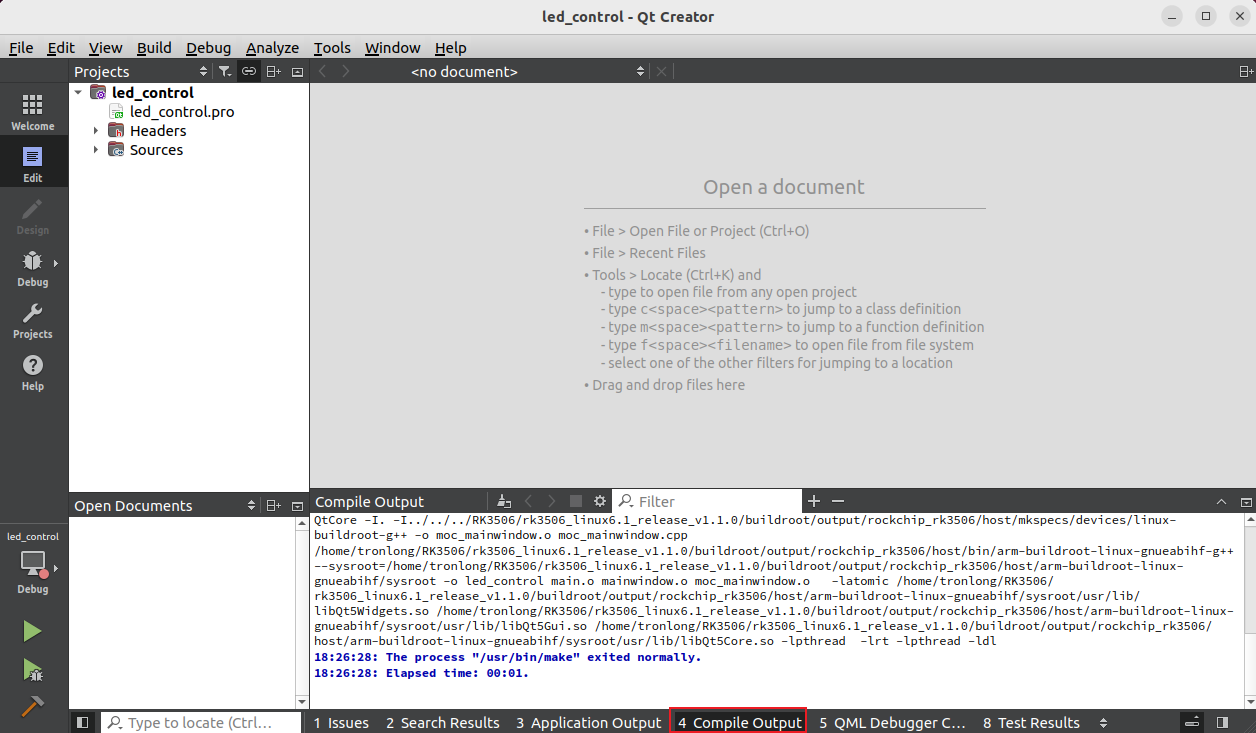

编译完成后，将生成可在评估板上运行的ARM端Qt程序镜像，如下图所示。
基于命令行方式开发

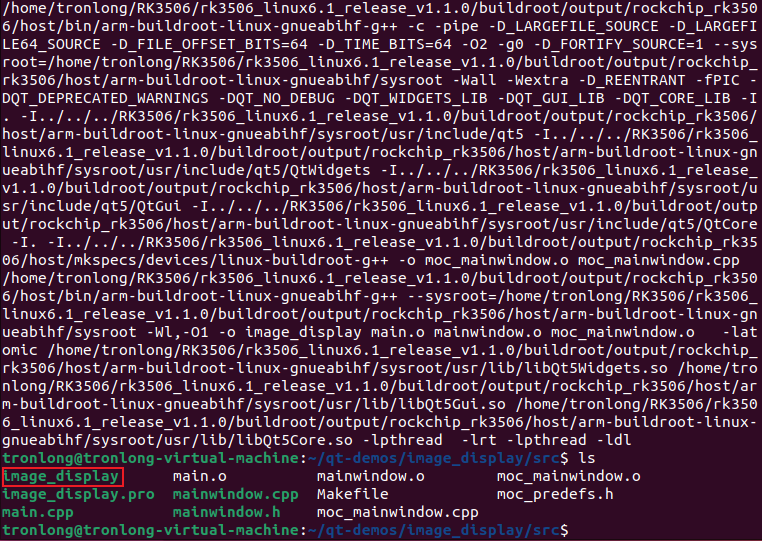

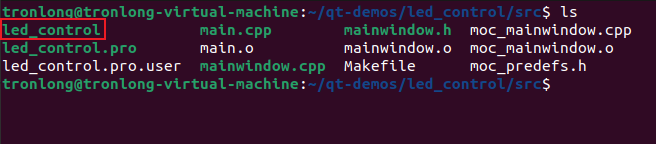

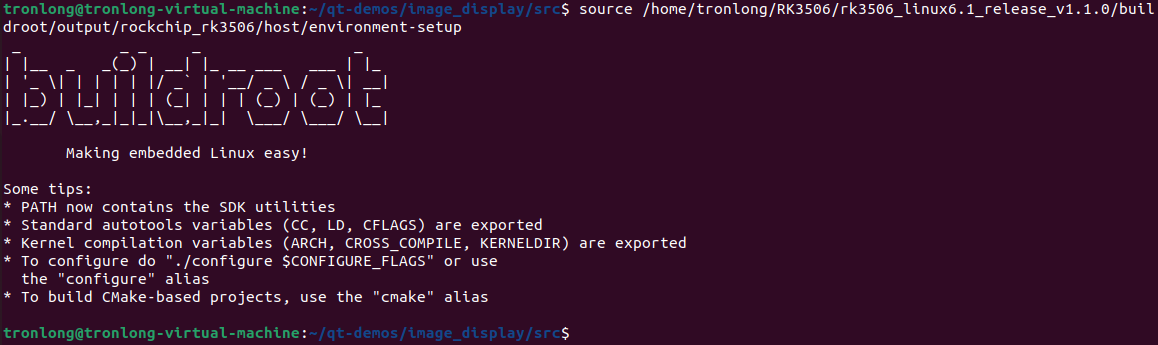

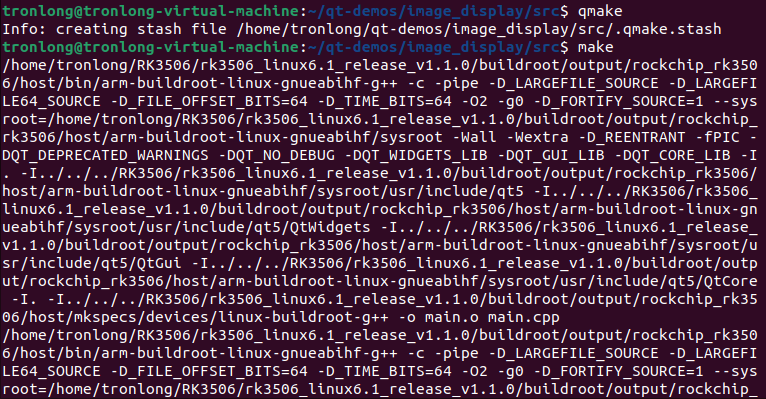

本章节使用led_control案例进行演示。进入led_control工程源码目录，配置交叉编译工具链环境变量，执行qmake命令生成Makefile文件，再执行make命令编译生成可在评估板上正常运行的ARM端Qt程序镜像，如下图所示。
Host# cd qt-demos/image_display/src
Host# source /home/tronlong/RK3506/rk3506_linux6.1_release_v1.1.0/buildroot/output/rockchip_rk3506/host/environment-setup
Host# qmake
Host# make
Qt程序自启动说明
本章节以led_control案例为例，演示Qt程序自启动功能。led_control案例主要实现图形化界面控制LED灯亮灭的功能。
请将案例bin目录下可执行程序led_control拷贝至评估板文件系统"/etc/init.d/"目录。评估板上电启动进入系统后，执行如下命令，赋予可执行程序权限。
Target# chmod a+x /etc/init.d/led_control
执行如下命令，新建一个开机自启动脚本文件。
Target# vi /etc/init.d/S99led_control
开机自启动脚本文件内容如下：
. /etc/profile
/etc/init.d/led_control &
添加内容后，请保存退出，执行如下命令修改开机自启动脚本文件权限。
Target# chmod a+x /etc/init.d/S99led_control
Target# sync
执行如下命令，移除LVGL程序脚本，关闭rk_demo桌面显示程序。
Target# mv /etc/init.d/pre_init/S10lv_demo ~
请将评估板断电重启，Qt程序将会自启动。Qt程序运行成功后，可观察到HDMI显示屏显示LED控制界面，可通过鼠标点击界面控制LED。
执行如下命令，取消led_control程序自启动，并恢复rk_demo桌面显示程序。
Target# mv /etc/init.d/S99led_control /etc/ //取消led_control程序自启动
Target# mv S10lv_demo /etc/init.d/pre_init/ //恢复rk_demo桌面显示程序
image_display案例
案例说明

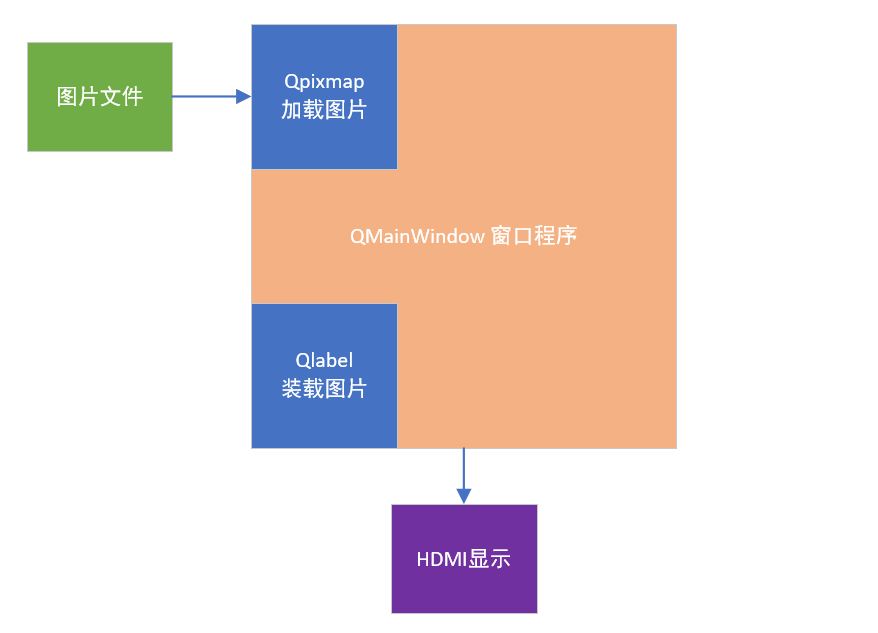

本案例基于Qt框架实现加载图片文件并输出至屏幕显示的功能。
程序支持自动按比例缩放图片，以确保图片能够完整地显示；支持常规的PNG和JPG图片格式。
案例测试
评估板默认支持HDMI显示，如需选用其他屏幕进行显示，请参考《评估板测试手册》中的“显示模块测试”章节完成硬件连接和替换对应的内核镜像，并参考本文档“触摸屏Qt程序测试说明”章节进行案例测试。
请通过HDMI线将HDMI显示屏与评估板HDMI OUT接口连接。进入评估板文件系统，将ARM端Qt程序镜像拷贝至评估板文件系统任意目录下，同时将image_display工程bin目录下文件名为test.jpg的JPG格式图片拷贝至相同路径。请在Qt程序镜像所在路径下执行如下命令。
查看程序运行参数
Target# ./image_display
参数解释
image path：图片路径。
rotation：该参数为1，则竖屏显示。
关闭rk_demo桌面
请执行以下命令关闭rk_demo，否则rk_demo将会覆盖Qt程序。
Target# killall rk_demo
横屏显示图片

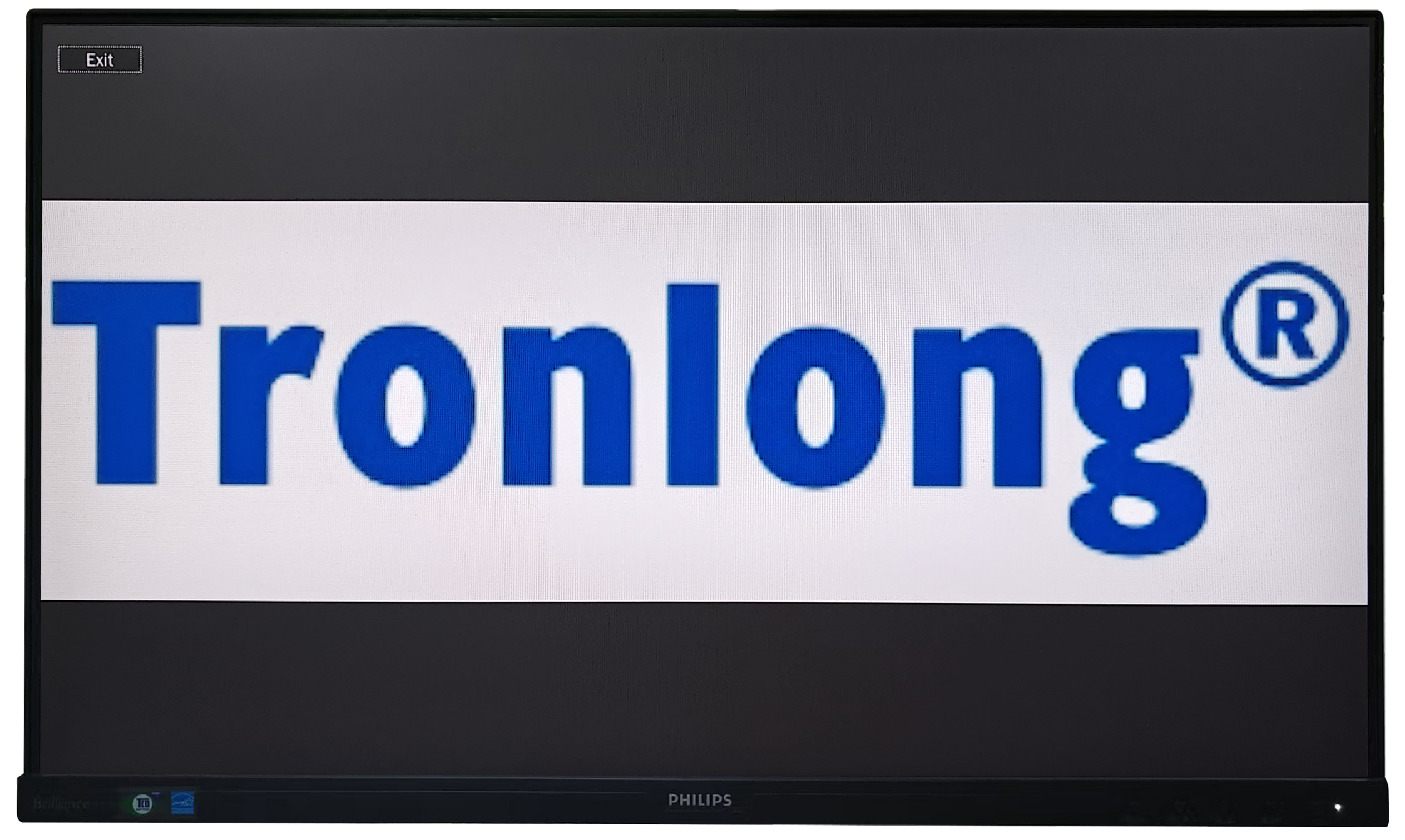

执行以下命令，显示屏将显示如下图像，在调试串口终端按"Ctrl + C"或通过鼠标点击屏幕"Exit"按钮退出程序。
Target# ./image_display ./test.jpg
竖屏显示图片

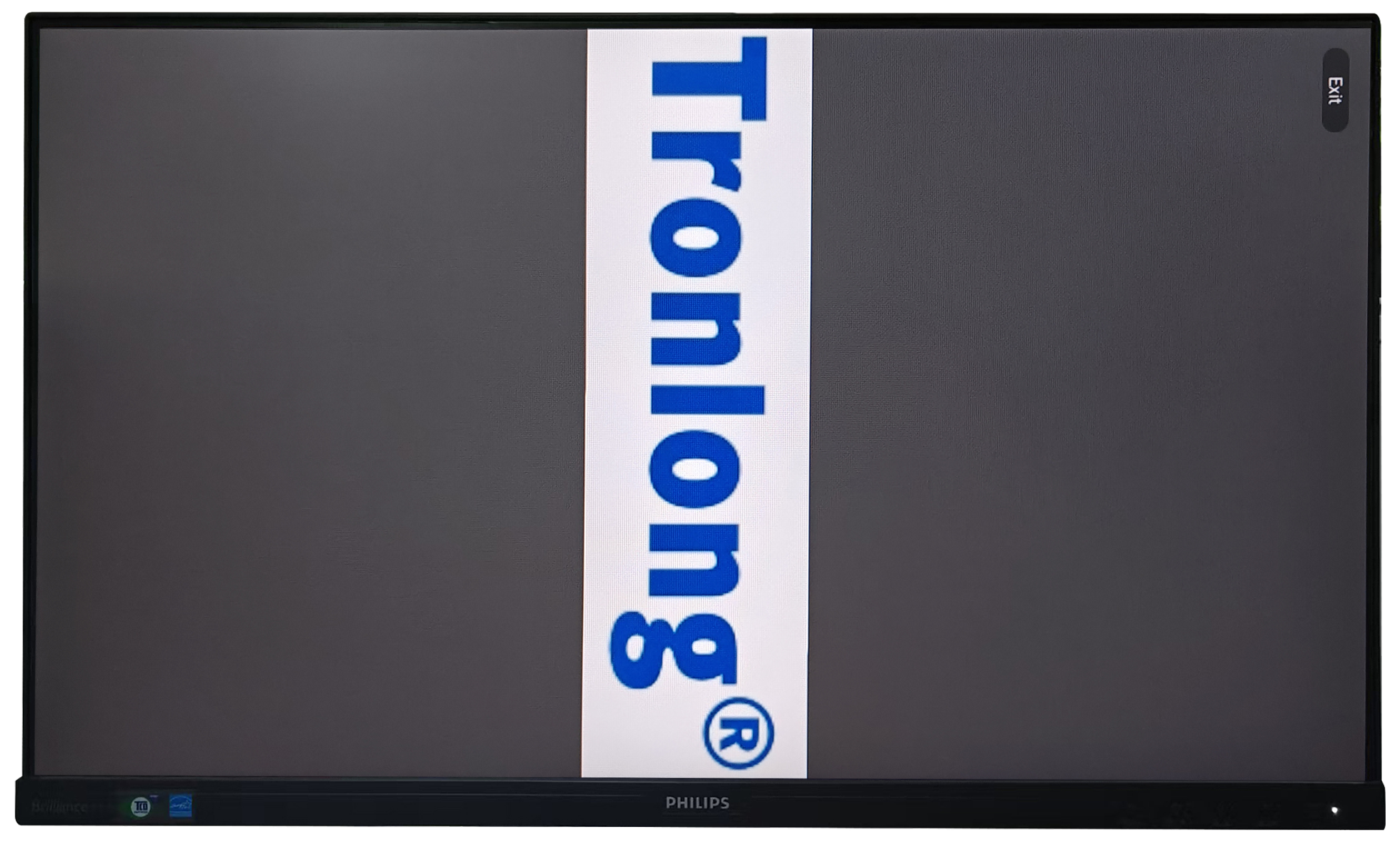

执行如下命令，显示屏将显示如下图像，在调试串口终端按"Ctrl + C"或通过鼠标点击屏幕"Exit"按钮退出程序。
Target# ./image_display test.jpg 1
关键代码

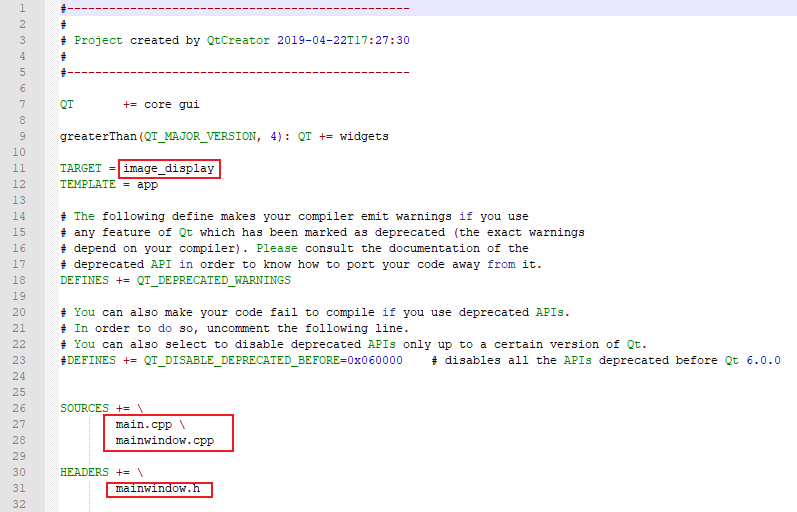

生成Makefile文件。

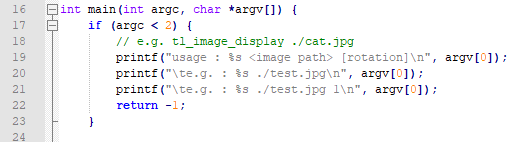

参数检查。

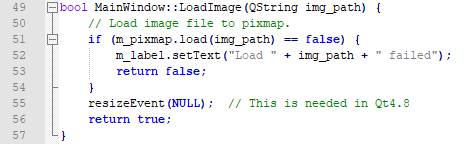

图片加载。

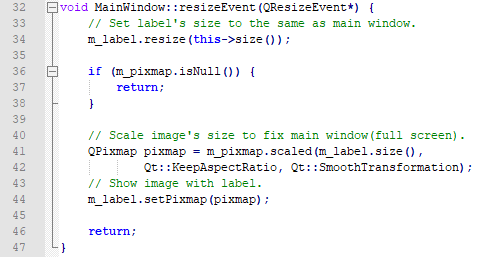

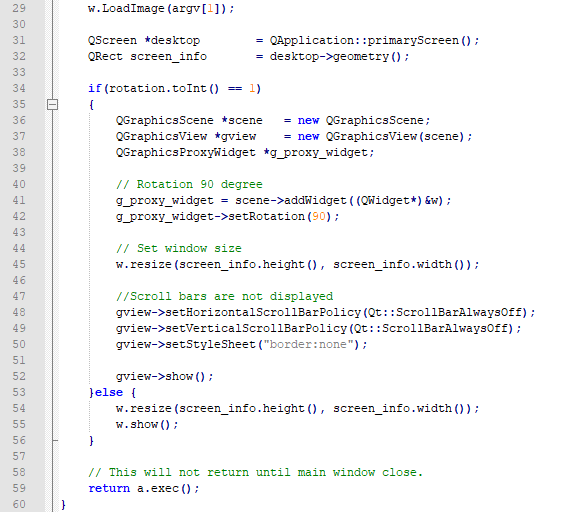

窗口大小调整与图片缩放。
led_control案例
案例说明

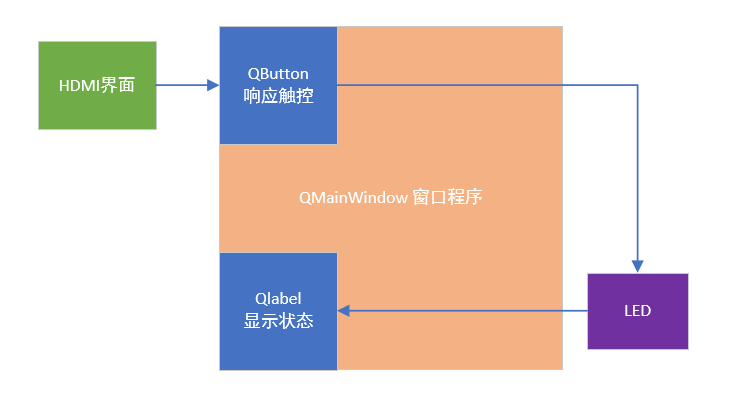

本案例基于Qt开发框架实现通过显示屏界面控制LED亮灭的功能。
程序默认全屏显示。
案例测试
评估板默认支持HDMI显示，如需选用其他屏幕进行显示，请参考《评估板测试手册》中的“显示模块测试”章节完成硬件连接和替换对应的内核镜像，并参考本文档“触摸屏Qt程序测试说明”章节进行案例测试。
请通过HDMI线将HDMI显示屏与评估板HDMI OUT接口连接。进入评估板文件系统，将ARM端Qt程序镜像拷贝至评估板文件系统任意目录下，请在Qt程序镜像所在路径下执行以下命令。
请执行以下命令关闭rk_demo，否则rk_demo将会覆盖Qt程序。
Target# killall rk_demo

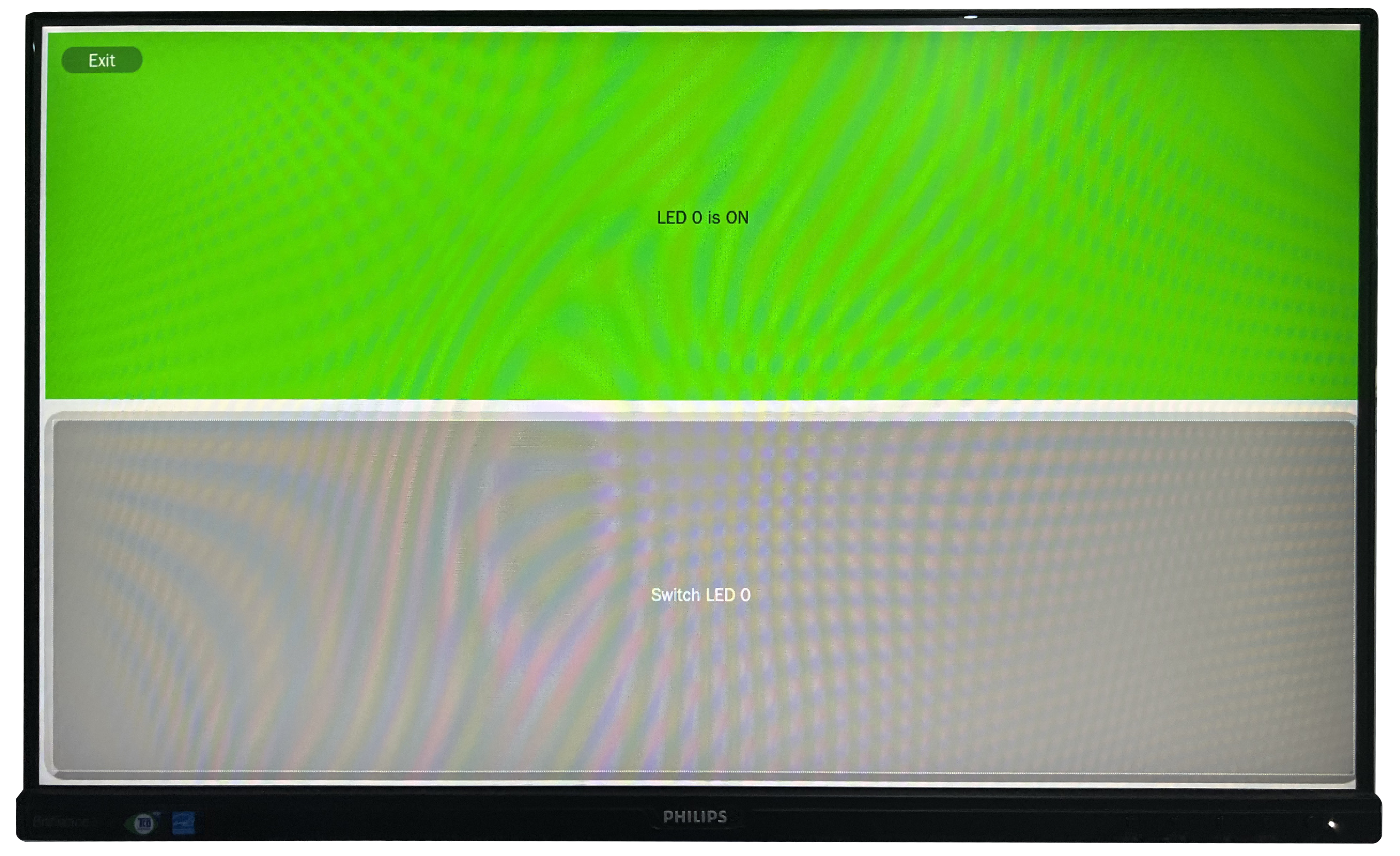

执行如下命令，可观察到显示屏显示LED控制界面，可通过鼠标点击界面控制LED亮灭，按"Ctrl + C"或通过鼠标点击屏幕"Exit"按钮退出程序。
Target# ./led_control
用鼠标点击屏幕的按钮即可控制对应LED的亮灭。左上角的"Exit"按钮可用于退出程序。
关键代码

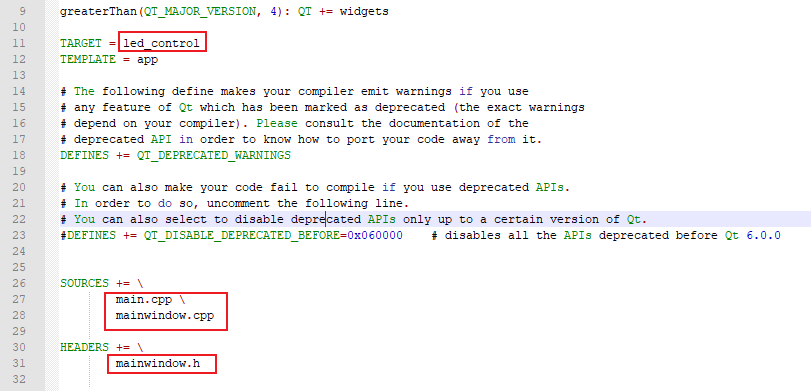

生成Makefile文件。

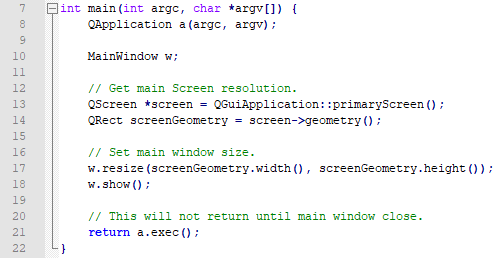

获取主屏信息（分辨率），设置窗口大小。

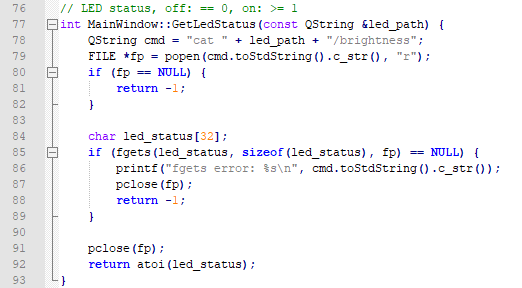

获取LED当前亮灭状态。

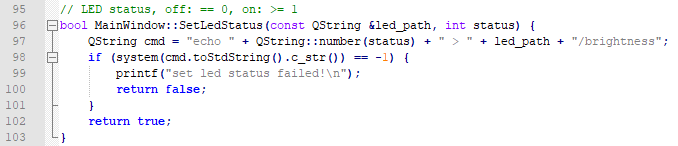

设置LED亮灭。
