《KT6368A：抖音蓝牙遥控器及自拍器的简易芯片方案》

《KT6368A：抖音蓝牙遥控器及自拍器的简易芯片方案》

*该文档主要介绍了一款用于抖音蓝牙遥控器和自拍器的简易蓝牙芯片方案（KT6368A），以下是具体总结：

一、方案设计背景与核心原理

• 设计目的：满足用户仅需自拍功能的简单需求，省去复杂 AT 指令设置和开发流程。
• 核心原理：通过蓝牙模拟 HID（人机接口设备），实现手机音量 + 键模拟拍照，同时可扩展抖音翻页、菜单切换等功能。

KT6368A 芯片特性

图片 2

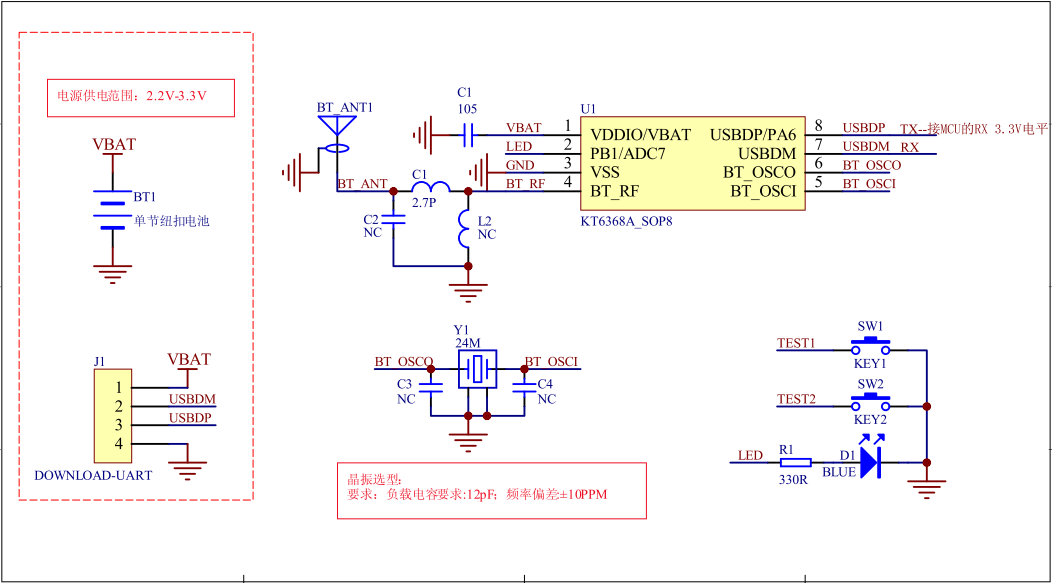

1. 硬件特点
   • 外围电路简单：仅需 1 个电容、1 个晶振、1 个按键即可实现自拍功能。
   • 成本优势：抖音蓝牙遥控器方案中成本最低。
   • 晶振要求：负载电容 12pF，频率偏差 ±10PPM。
2. 功能与兼容性
   • 基础功能：支持抖音、小红书、手机相机自拍，以及抖音上下翻页、暂停等操作。
   • 功耗指标：Tx/Rx 模式 15mA/12mA，Suspend 模式 10μA，Sleep 模式 0.6μA。
   • 工作范围：温度 - 40~85℃，有效控制距离 20 米。
3. 蓝牙连接特性
   • 默认名称：KT6368A-EDR-KEY，通电自动广播，无需按键唤醒。
   • 引脚功能：
     • 2 脚（PA9）：开机默认高电平，广播时低电平（可忽略）。
     • 7 脚（DM）：按键输入，按下发送拍照指令（VOL+）。
     • 8 脚（DP）：连接指示，连上输出低电平，空闲高电平。

三、AT 指令扩展功能（复杂版本）

1. 蓝牙名称设置
   • 指令：AT+BD[名称]\r\n（如AT+BDSPP-1234\r\n）。
   • 注意：设置后需复位（发指令或断电），手机端可能需删除旧配对信息重新搜索。
2. 抖音按键命令
