Combo解决方案之ASR芯片移植案例

本方案基于OpenHarmony LiteOS-M内核,使用ASR582X芯片的 DEV.WIFI.A开发板 进行开发移植。作为典型的IOT Combo(Wi-Fi+BLE)解决方案,本文章介绍ASR582X的适配过程。

编译移植

目录规划

本方案的目录结构使用 Board和Soc解耦的思路 :

代码语言:shell
AI代码解释
复制
device
├── board                                --- 单板厂商目录
│   └── lango                            --- 单板厂商名字:朗国
│       └── dev_wifi_a                   --- 单板名:DEV.WIFI.A
└── soc                                  --- SoC厂商目录
    └── asrmicro                         --- SoC厂商名字:翱捷科技
        └── asr582x                      --- SoC Series名:ASR582X系列芯片

产品样例目录规划为:

代码语言:shell
AI代码解释
复制
vendor
└── asrmicro                             --- 开发产品样例厂商目录,翱捷科技的产品样例
    ├── wifi_demo                        --- 产品名字:Wi-Fi样例代码
    └── xts_demo                         --- 产品名字: XTS测试样例

产品定义

vendor/asrmicro/wifi_demo为例,这里描述了产品使用的内核、单板、子系统等信息。其中,内核、单板型号、单板厂商需要提前规划好,也是预编译指令(hb set)所关注的。这里填入的信息与规划的目录相对应。例如:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
{
    "product_name": "wifi_demo",          --- 产品名
    "type": "mini",                       --- 系统类型: mini
    "version": "3.0",                     --- 系统版本: 3.0
    "device_company": "lango",            --- 单板厂商:lango
    "board": "dev_wifi_a",                --- 单板名:dev_wifi_a
    "kernel_type": "liteos_m",            --- 内核类型:liteos_m
    "kernel_version": "3.0.0",            --- 内核版本:3.0.0
    "subsystems": []                      --- 子系统
}

这里的device_company和board用于关联出//device/board/<device_company>/目录。

单板配置

在关联到的<board>目录下,以device/board/lango/dev_wifi_a为例,需要在liteos_m目录下放置config.gni文件,这个配置文件用于描述该单板的信息,包括CPU、toolchain、kernel、compile flags等。例如:

代码语言:shell
AI代码解释
复制
# 内核类型
kernel_type = "liteos_m"

# 内核版本
kernel_version = "3.0.0"

# 单板CPU类型
board_cpu = "cortex-m4"

# 工具链,这里使用arm-none-eabi
board_toolchain = "arm-none-eabi"

# 工具链路径,可以使用系统路径,填"",也可以自定义,如下:
board_toolchain_path = rebase_path("//device/soc/asrmicro/gcc/gcc-arm-none-eabi/Linux64/bin")

# 单板相关的编译参数
board_cflags = []

# 单板相关的链接参数
board_ld_flags = []

# 单板相关的头文件
board_include_dirs = []

预编译

在正确配置好产品的目录、产品定义、单板配置后,在工程根目录下输入预编译指令hb set,在显示的列表中就可以找到相关的产品。

选择好产品后,输入回车就会在根目录下自动生成ohos_config.json文件,这里会将要编译的产品信息列出。

内核移植

Kconfig适配

在//kernel/liteos_m的编译中,需要在相应的单板以及SoC目录下使用Kconfig文件进行索引。

单板目录的Kconfig,以//device/board/lango为例:

代码语言:shell
AI代码解释
复制
├── dev_wifi_a                                   --- dev_wifi_a单板配置目录
│   ├── Kconfig.liteos_m.board                   --- 单板的配置选项
│   ├── Kconfig.liteos_m.defconfig.board         --- 单板的默认配置项
│   └── liteos_m
│       └── config.gni                           --- 单板的配置文件
├── Kconfig.liteos_m.boards                      --- 单板厂商下Boards配置信息
└── Kconfig.liteos_m.defconfig.boards            --- 单板厂商下Boards默认配置信息

在 dev_wifi_a/Kconfig.liteos_m.board中,配置只有SOC_ASR5822S被选后,BOARD_DEV_WIFI_A才可被选:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
config BOARD_DEV_WIFI_A
    bool "select board DEV_WIFI_A"
    depends on SOC_ASR5822S

SoC目录的Kconfig,以//device/soc/asrmicro为例:

代码语言:shell
AI代码解释
复制
├── asr582x                                      --- ASR582X系列
│   ├── Kconfig.liteos_m.defconfig.asr5822s      --- ASR5822S芯片默认配置
│   ├── Kconfig.liteos_m.defconfig.series        --- ASR582X系列默认配置
│   ├── Kconfig.liteos_m.series                  --- ASR582X系列配置
│   └── Kconfig.liteos_m.soc                     --- ASR582X芯片配置
├── Kconfig.liteos_m.defconfig                   --- SoC默认配置
├── Kconfig.liteos_m.series                      --- Series配置
└── Kconfig.liteos_m.soc                         --- SoC配置

在 asr582x/Kconfig.liteos_m.series中:

代码语言:shell
AI代码解释
复制
config SOC_SERIES_ASR582X
    bool "ASR582X Series"
    select ARM
    select SOC_COMPANY_ASRMICRO              --- 选择 SOC_COMPANY_ASRMICRO
    select CPU_CORTEX_M4
    help
        Enable support for ASR582X series

只有选择了 SOC_SERIES_ASR582X,在 asr582x/Kconfig.liteos_m.soc中才可以选择SOC_ASR5822S:

代码语言:shell
AI代码解释
复制
choice
    prompt "ASR582X series SoC"
    depends on SOC_SERIES_ASR582X

config SOC_ASR5822S                         --- 选择 SOC_ASR5822S
    bool "SoC ASR5822S"

endchoice

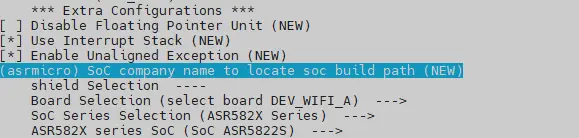

综上所述,要编译单板BOARD_DEV_WIFI_A,则要分别选中:SOC_COMPANY_ASRMICRO、SOC_SERIES_ASR582X、SOC_ASR5822S,可以在kernel/liteos_m中执行make menuconfig进行选择配置

配置后的文件会默认保存在//vendor/asrmicro/wifi_demo/kernel_configs/debug.config,也可以直接填写debug.config:

代码语言:shell
AI代码解释
复制
LOSCFG_BOARD_DEV_WIFI_A=y
LOSCFG_SOC_COMPANY_ASRMICRO=y
LOSCFG_SOC_SERIES_ASR582X=y
LOSCFG_SOC_ASR5822S=y

模块化编译

BoardSoC的编译采用模块化的编译方法,从kernel/liteos_m/BUILD.gn开始逐级向下递增。本方案的适配过程如下:

  1. //device/board/lango中新建文件BUILD.gn,新增内容如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    if (ohos_kernel_type == "liteos_m") {
      import("//kernel/liteos_m/liteos.gni")
      module_name = get_path_info(rebase_path("."), "name")
      module_group(module_name) {
        modules = [
          "dev_wifi_a",                     # 单板模块
          "hcs",                            # hcs文件的对应模块
        ]
      }
    }

在上述BUILD.gn中,dev_wifi_a以及hcs即是按目录层级组织的模块名。

  1. //device/soc/asrmicro中,使用同样的方法,新建文件BUILD.gn,按目录层级组织,新增内容如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    if (ohos_kernel_type == "liteos_m") {
      import("//kernel/liteos_m/liteos.gni")
      module_name = get_path_info(rebase_path("."), "name")
      module_group(module_name) {
        modules = [
          "asr582x",
        ]
      }
    }
  1. //device/soc/asrmicro各个层级模块下,同样新增文件BUILD.gn,将该层级模块加入编译,以//device/soc/asrmicro/asr582x/liteos_m/sdk/startup/BUILD.gn为例:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    import("//kernel/liteos_m/liteos.gni")

    config("public") {
      include_dirs = [ "." ]                 # 公共头文件
    }

    kernel_module("asr_startup") {           # 编译的模块
      sources = [                            # 编译的源文件
          "startup.c",
          "board.c",
          "startup_cm4.S",
      ]

      include_dirs = [                       # 模块内使用到的头文件
        "...",
      ]
    }
  1. 为了组织链接以及一些编译选项,在//device/soc/asrmicro/asr582x/liteos_m/sdk/config/BUILD.gn下的config(“public”)填入了相应的参数:
代码语言:shell
AI代码解释
复制
    config("public") {
      include_dirs = []                       # 公共头文件
      ldflags = []                            # 链接参数,包括ld文件
      libs = []                               # 链接库
      defines = []                            # 定义

说明: 建议公共的参数选项以及头文件不在各个组件中重复填写。

  1. 为了组织一些产品侧的应用,本方案在vendor相应的config.json加入了相应的list来组织,以//vendor/asrmicro/wifi_demo/config.json为例,在config.json增加对应的list:
代码语言:json
AI代码解释
复制
    "tests_list": [                       --- demo list
      {
        "enable": "true",                 --- list开关
        "test_modules": [
          "example",                      --- OS基础demo
          "wifi_test"                     --- Wi-Fi demo
        ]
      }
    ]

这里将demo作为了模块来管理,开启/关闭某个demo,在tests_list中增减项即可。tests_list在gn中可以直接被读取,需要在//device/board/lango/dev_wifi_a/liteos_m/config.gni加入以下内容:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    product_conf = read_file("${product_path}/config.json", "json")
    product_name = product_conf.product_name
    tests_list = product_conf.tests_list

读取list后即可在相应的链接选项上加入相关的组件库,需要在//device/soc/asrmicro/asr582x/liteos_m/sdk/config/BUILD.gn加入以下内容:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    foreach(test_item, tests_list) {
        test_enable = test_item.enable
        if(test_enable == "true")
        {
          foreach(test_module, test_item.test_modules) {
          ldflags += [ "-l${test_module}" ]
          }
        }
    }

C库适配

为了整个系统不区分用户态内核态,上层组件与内核共用一套基于musl的C库,本方案使用musl C,三方库见//third_party/musl/porting/liteos_m/kernel/BUILD.gn

kernel另外对malloc相应的code进行了改造适配,适配文件见//kernel/liteos_m/kal/libc/musl/porting/src/malloc.c

在本方案中,printf相关的接口使用开源代码实现,适配文件见 //device/soc/asrmicro/asr582x/liteos_m/sdk/drivers/platform/system/printf-stdarg.c

为了满足printf相关接口的链接调用,需要在//device/board/lango/dev_wifi_a/liteos_m/config.gni的新增这些函数的wrap链接:

代码语言:shell
AI代码解释
复制
board_ld_flags += [
  "-Wl,--wrap=printf",
  "-Wl,--wrap=sprintf",
  "-Wl,--wrap=snprintf",
  "-Wl,--wrap=vprintf",
  "-Wl,--wrap=vsprintf",
  "-Wl,--wrap=vsnprintf",
]

shell适配

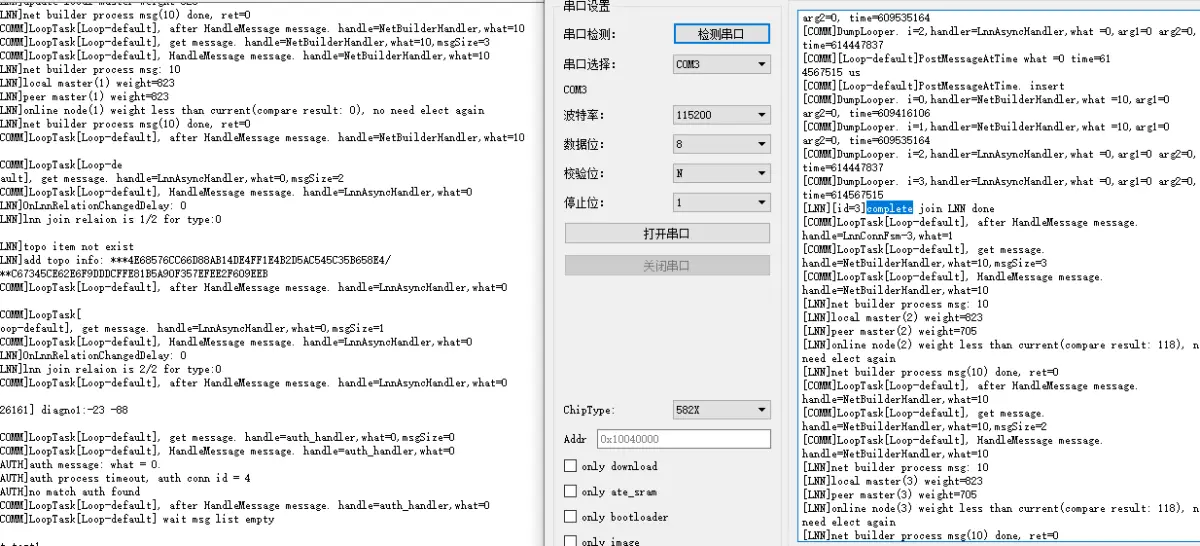

为了方便调试,本方案集成了内核的shell组件,可以在make menuconfig中的Debug中选中 Enable Shell,或者在//vendor/asrmicro/wifi_demo/kernel_configs/debug.config文件中填入LOSCFG_SHELL=y shell组件需要进行初始化,可参考device/soc/asrmicro/asr582x/liteos_m/sdk/startup/board.c

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
ret = LosShellInit();
if (ret != LOS_OK) {
    printf("LosShellInit failed! ERROR: 0x%x\n", ret);
}
ret = OsShellInit();
if (ret != LOS_OK) {
    printf("OsShellInit failed! ERROR: 0x%x\n", ret);
}

在初始化之后,每个shell命令需要进行注册,例如:vendor/asrmicro/wifi_demo/tests/wifi/wifi_app.c

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
osCmdReg(CMD_TYPE_STD, "wifi_open", 0, (CMD_CBK_FUNC)ap_conn_func);    // 连接AP的指令,这里可以带参
osCmdReg(CMD_TYPE_EX, "wifi_close", 0, (CMD_CBK_FUNC)ap_close_func);   // 断开指令

内核启动适配

单板进入到main函数后,首先会进行单板初始化,然后需要注册中断,之后再进行内核的初始化和调度。 注册中断,可参考//device/soc/asrmicro/asr582x/liteos_m/sdk/startup/board.c:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
ArchHwiCreate(UART1_IRQn,configLIBRARY_NORMAL_INTERRUPT_PRIORITY,0,UART1_IRQHandler,0);   // UART中断
ArchHwiCreate(GPIO_IRQn,configLIBRARY_NORMAL_INTERRUPT_PRIORITY,0,GPIO_IRQHandler,0);     // GPIO中断

内核初始化示例如下:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
osStatus_t ret = osKernelInitialize();                                                    // 内核初始化

if(ret == osOK)
{
    threadId = osThreadNew((osThreadFunc_t)sys_init,NULL,&g_main_task);                   // 创建init线程

    if(threadId!=NULL)
    {
        osKernelStart();                                                                  // 线程调度
    }
}

sys_init中,需要对OpenHarmony的系统组件进行初始化:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
...
DeviceManagerStart();           // HDF初始化

OHOS_SystemInit();              // OpenHarmony系统组件初始化
....

HDF驱动框架适配

HDF驱动框架提供了一套应用访问硬件的统一接口,可以简化应用开发,添加HDF组件需要在//vendor/asrmicro/wifi_demo/kernel_configs/debug.config添加:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
LOSCFG_DRIVERS_HDF=y
LOSCFG_DRIVERS_HDF_PLATFORM=y

同时需在board中新增对应开发板硬件配置描述文件,位于//device/board/lango/hcs。本案例以GPIO以及UART为例,移植过程如下:

GPIO适配
  1. 芯片驱动适配文件位于//drivers/hdf_core/adapter/platform目录,在gpio目录增加gpio_asr.c文件,在BUILD.gn中增加新增的驱动文件编译条件:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    if (defined(LOSCFG_SOC_COMPANY_ASRMICRO)) {
      sources += [ "gpio_asr.c" ]
    }
  1. gpio_asr.c中驱动描述文件如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    struct HdfDriverEntry g_GpioDriverEntry = {
        .moduleVersion = 1,
        .moduleName = "ASR_GPIO_MODULE_HDF",
        .Init = GpioDriverInit,
        .Release = GpioDriverRelease,
    };
    HDF_INIT(g_GpioDriverEntry);
  1. //device/board/lango/hcs添加gpio硬件描述信息文件gpio.hcs, 映射后的gpio0控制板卡上的可编程LED,gpio1对应用户按键,hcs内容如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    root {
        platform {
            gpio_config {
                match_attr = "gpio_config";
                pin = [0, 1];
                // led3: GPIO9
                // user key: GPIO7
                realPin = [9, 7];
                config = [5, 1];
                pinNum = 2;
            }
        }
    }
DD一下:欢迎大家关注工粽号<程序猿百晓生>,可以了解到以下知识点。
代码语言:erlang
AI代码解释
复制
`欢迎大家关注工粽号<程序猿百晓生>,可以了解到以下知识点。`
1.OpenHarmony开发基础
2.OpenHarmony北向开发环境搭建
3.鸿蒙南向开发环境的搭建
4.鸿蒙生态应用开发白皮书V2.0 & V3.0
5.鸿蒙开发面试真题(含参考答案)
6.TypeScript入门学习手册
7.OpenHarmony 经典面试题(含参考答案)
8.OpenHarmony设备开发入门【最新版】
9.沉浸式剖析OpenHarmony源代码
10.系统定制指南
11.OpenHarmonyUboot 驱动加载流程
12.OpenHarmony构建系统--GN与子系统、部件、模块详解
13.ohos开机init启动流程
14.鸿蒙版性能优化指南
.......
  1. gpio.hcs的配置信息会在GpioDriverInit进行加载,并执行对应GPIO引脚的初始化。应用层控制LED灯和读取按键信息只需要以下简单的代码:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    int32_t GpioKeyIrqFunc(uint16_t gpio, void *data)
    {
        printf("user key %d pressed\n", gpio);
    }
    GpioSetIrq(1, OSAL_IRQF_TRIGGER_FALLING, GpioKeyIrqFunc, NULL);

    GpioWrite(0, 0);
    lega_rtos_delay_milliseconds(1000);
    GpioWrite(0, 1);
UART适配
  1. 芯片驱动适配文件位于//drivers/adapter/platform目录,在uart目录增加uart_asr.c和uart_asr.h文件,在BUILD.gn中增加新增的驱动文件编译条件:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    if (defined(LOSCFG_SOC_COMPANY_ASRMICRO)) {
      sources += [ "uart_asr.c" ]
    }
  1. uart_asr.c中驱动描述文件如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    struct HdfDriverEntry g_hdfUartDevice = {
        .moduleVersion = 1,
        .moduleName = "HDF_PLATFORM_UART",
        .Bind = HdfUartDeviceBind,
        .Init = HdfUartDeviceInit,
        .Release = HdfUartDeviceRelease,
    };

    HDF_INIT(g_hdfUartDevice);
  1. //device/board/lango/hcs添加gpio硬件描述信息文件uart.hcs, hcs内容如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    controller_uart0 :: uart_controller {
        match_attr = "asr582x_uart_0";
        port = 0;                        /* UART_ID_0 */

        pin_tx_pin = 0;                  /* IO_PIN_10 */
        pin_tx_mux = 25;                 /* IO_MUX_2  */

        pin_rx_pin = 1;                  /* IO_PIN_11 */
        pin_rx_mux = 25;                 /* IO_MUX_2 */
        tx_rx = 3;                       /* TX_RX MODE */
    }
  1. gpio.hcs的配置信息会在HdfUartDeviceInit进行加载,并执行对应串口引脚的初始化。应用层测试串口代码如下:
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    DevHandle uart_handle = UartOpen(0);
    UartSetBaud(uart_handle, 115200);
    ...
    attr.dataBits = UART_ATTR_DATABIT_8;
    attr.parity = UART_ATTR_PARITY_NONE;
    attr.stopBits = UART_ATTR_STOPBIT_1;
    ret = UartSetAttribute(uart_handle, &attr);
    ret = UartWrite(uart_handle, send_data, strlen(send_data));
    ret = UartRead(uart_handle, recv_data, sizeof(recv_data) - 1);
    ...

OpenHarmony组件移植

子系统的编译选项入口在相应产品config.json下,以下以//vendor/asrmicro/wifi_demo/config.json为例。

lwIP组件

lwIP组件的源码在//third_party/lwip,OpenHarmony在kernel中做了定制化,//kernel/liteos_m/components/net/lwip-2.1,包括一些接口的重定义,结构体的重定义等。

lwIP组件适配:

lwIP是一个小型开源的TCP/IP协议栈,LiteOS-M已对开源lwIP做了适配和功能增强,lwIP代码分为两部分:

  • third_party/lwip目录下是lwIP开源代码,里面只做了少量的侵入式修改,为了适配增强功能。
  • kernel/liteos_m/components/net/lwip-2.1目录下是lwIP适配和功能增强代码,里面提供了lwIP的默认配置文件。

如果需要使用lwIP组件,请按如下步骤适配:

  1. 在产品目录下新建一个目录用来存放产品的适配文件,如lwip_adapter。
  2. 在lwip_adapter目录下新建一个目录include,用来存放适配的头文件。
  3. 在include目录下新建目录lwip,并在lwip目录下新建头文件lwipopts.h,代码如下所示,如果默认配置不能满足产品使用,可自行根据产品使用情况修改配置,如关闭DHCP功能。
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    #ifndef _LWIP_ADAPTER_LWIPOPTS_H_
    #define _LWIP_ADAPTER_LWIPOPTS_H_

    #include_next "lwip/lwipopts.h"

    #undef LWIP_DHCP#define LWIP_DHCP                       0 // 关闭DHCP功能

    #endif /* _LWIP_ADAPTER_LWIPOPTS_H_ */
  1. 将kernel/liteos_m/components/net/lwip-2.1目录下的BUILD.gn复制到lwip_adapter目录下,并按如下修改。
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    import("//kernel/liteos_m/liteos.gni")
    import("$LITEOSTHIRDPARTY/lwip/lwip.gni")
    import("$LITEOSTOPDIR/components/net/lwip-2.1/lwip_porting.gni")
    module_switch = defined(LOSCFG_NET_LWIP_SACK)
    module_name = "lwip"kernel_module(module_name) {
      sources = LWIP_PORTING_FILES + LWIPNOAPPSFILES - [ "$LWIPDIR/api/sockets.c" ]
      include_dirs = [ "//utils/native/lite/include" ]
    }
    #添加新增加的适配头文件路径include
    config("public") {
      include_dirs = [ "include" ] + LWIP_PORTING_INCLUDE_DIRS + LWIP_INCLUDE_DIRS
    }
  1. 在产品的配置文件(如config.json)中设置lwIP的编译路径,即步骤4中BUILD.gn的路径。
代码语言:c
代码运行次数:0
运行
AI代码解释
复制
    {
      "subsystem": "kernel",
      "components": [
        { "component": "liteos_m", "features":["ohos_kernel_liteos_m_lwip_path = \"//xxx/lwip_adapter\"" ] }
      ]
    },
  1. 在产品的内核编译配置文件中,如kernel_config/debug.config,打开编译lwIP的开关。
代码语言:shell
AI代码解释
复制
    LOSCFG_NET_LWIP=y

本案例在config.json中设置lwIP的路径如下:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
"subsystem": "kernel",
"components": [
  {
    "component": "liteos_m",
    "features": [
      "ohos_kernel_liteos_m_lwip_path = \"//device/soc/asrmicro/asr582x/liteos_m/components/net/lwip-2.1\""
    ]
  }
]

另外,需在内核编译配置文件kernel_config/debug.config中,打开编译lwIP的开关,如下:

代码语言:shell
AI代码解释
复制
LOSCFG_NET_LWIP=y

security组件

security需要在config.json中打开相应的选项,本案例移植了三方库中的mbedtls(//third_party/mbedtls)作为加密模块,选项配置如下:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
"subsystem": "security",
"components": [
  { "component": "huks", "features":
    [
      ...
      "ohos_security_huks_mbedtls_porting_path = \"//device/soc/asrmicro/asr582x/liteos_m/components/mbedtls\""
    ]
  }
]

在上述目录中,需要对mbedtls做配置,可见config/config_liteos_m.h。需要注意的是,如果使用mbedtls的RNG的能力(比如dsoftbus组件在//foundation/communication/dsoftbus/adapter/common/mbedtls/softbus_adapter_crypto.c中有使用),要指定产生随机数的熵源。本案例使用了ASR582X的硬件随机数能力,需要打开如下宏定义:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
#define MBEDTLS_ENTROPY_HARDWARE_ALT

打开此宏后,需要实现entropy_hardware_alt接口,可见library/entropy_hardware_alt.c

wifi_lite组件

wifi_lite组件的选项配置如下:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
"subsystem": "communication",
"components": [
  { "component": "wifi_lite", "features":[] }
  ]

与Wi-Fi有关的实现在//device/soc/asrmicro/asr582x/liteos_m/sdk/hal/src/wifi_adapter.c下。

本案例也提供了使用wifi_lite相关接口的Demo,可见//vendor/asrmicro/wifi_demo/tests/wifi/wifi_app.c,这里提供了两个连接的测试指令:

表 1 ASR Wi-Fi 连接指令

指令

参数

说明

wifi_open

sta SSID

连接路由指令,例如:wifi_open sta ASR_AP test123456

wifi_close

断开连接指令

xts组件

xts组件的适配,以//vendor/asrmicro/xts_demo/config.json为例,需要加入组件选项:

代码语言:json
AI代码解释
复制
"subsystem": "xts",
"components": [
  { "component": "xts_acts", "features":
    [
      "enable_ohos_test_xts_acts_use_thirdparty_lwip = true"
    ]
  },
  { "component": "xts_tools", "features":[] }
]

另外,xts功能也使用了list来组织,可参考模块化编译,在config.json文件中增减相应模块:

代码语言:json
AI代码解释
复制
"xts_list": [
  {
    "enable": "true",
    "xts_modules": [
      "ActsKvStoreTest",
      "ActsDfxFuncTest",
      "ActsHieventLiteTest",
      "ActsSamgrTest",
      "ActsParameterTest",
      "ActsWifiServiceTest",
      "ActsWifiIotTest",
      "ActsBootstrapTest"
    ]
  }
],

dsoftbus组件

dsoftbus组件提供了设备间的发现连接、组网和传输能力,本方案以Wi-Fi设备间的软总线能力为例。

依赖组件:lwIP组件、security组件、wifi_lite组件。

前置条件:设备需先连接路由,所有的组网设备需在同一局域网中。

dsoftbus组件的选项配置如下:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
"subsystem": "communication",
"components": [
  { "component": "dsoftbus", "features":[] }
  ]

//vendor/asrmicro/wifi_demo下提供了dsoftbus的测试Demo,打开该功能需修改//vendor/asrmicro/wifi_demo/tests/BUILD.gn

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
declare_args() {
  asr_dsoftbus_test = true              # 打开dsoftbus demo编译
}

另外,需在//vendor/asrmicro/wifi_demo/config.json中添加dsoftbus_test模块:

代码语言:json
AI代码解释
复制
"tests_list": [
    {
    "enable": "true",
    "test_modules": [
        "wifi_test",
        "dsoftbus_test"                 # 打开dsoftbus_test模块
    ]
    }
]

dsoftbus组件的启动接口可参考//vendor/asrmicro/wifi_demo/tests/dsoftbus/dsoftbus_app.c

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
InitSoftBusServer();

dsoftbus组件的运行需至少预留80KB RAM。如资源不够,可对其它地方进行剪裁。例如,可在以下文件修改lwIP组件: //kernel_liteos_m/blob/master/components/net/lwip-2.1/porting/include/lwip/lwipopts.h

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
#define TCPIP_THREAD_STACKSIZE          0x2000              // 缩小TCPIP任务栈大小

在communication_dsoftbus仓中,加入了-fPIC编译选项,这样会让编译器产生与位置无关代码,并使用相对地址,但是在LiteOS-M核中使用的是静态库,不推荐使用。 建议开发者手动注释-fPIC编译选项,后续会推进OpenHarmony统一规划此编译选项的开关。修改方法是在如下的四个文件中,找到"-fPIC"选项,并全部注释:

//foundation/communication/dsoftbus/core/common/BUILD.gn

//foundation/communication/dsoftbus/core/frame/BUILD.gn

//foundation/communication/dsoftbus/sdk/BUILD.gn

//foundation/communication/dsoftbus/components/nstackx_mini/nstackx_ctrl/BUILD.gn

软总线的组网需要通过设备认证,在研发阶段,可以把认证跳过,先行调试组网以及传输能力,需将文件//foundation/communication/dsoftbus/core/authentication/src/auth_manager.c中的HandleReceiveDeviceId函数替换为如下实现:

代码语言:c
代码运行次数:0
运行
AI代码解释
复制
void HandleReceiveDeviceId(AuthManager *auth, uint8_t *data)
{
    uint8_t tempKey[SESSION_KEY_LENGTH] = {0};
    if (auth == NULL || data == NULL) {
        SoftBusLog(SOFTBUS_LOG_AUTH, SOFTBUS_LOG_ERROR, "invalid parameter");
        return;
    }
    if (AuthUnpackDeviceInfo(auth, data) != SOFTBUS_OK) {
        SoftBusLog(SOFTBUS_LOG_AUTH, SOFTBUS_LOG_ERROR, "AuthUnpackDeviceInfo failed");
        AuthHandleFail(auth, SOFTBUS_AUTH_UNPACK_DEVID_FAILED);
        return;
    }
    if (auth->side == SERVER_SIDE_FLAG) {
        if (EventInLooper(auth->authId) != SOFTBUS_OK) {
            SoftBusLog(SOFTBUS_LOG_AUTH, SOFTBUS_LOG_ERROR, "auth EventInLooper failed");
            AuthHandleFail(auth, SOFTBUS_MALLOC_ERR);
            return;
        }
        if (AuthSyncDeviceUuid(auth) != SOFTBUS_OK) {
            AuthHandleFail(auth, SOFTBUS_AUTH_SYNC_DEVID_FAILED);
        }
        (void)memset_s(tempKey, SESSION_KEY_LENGTH, 1, SESSION_KEY_LENGTH);
        AuthOnSessionKeyReturned(auth->authId, tempKey, SESSION_KEY_LENGTH);
        return;
    }
    //VerifyDeviceDevLvl(auth);                                            --- 这里注释认证过程
    (void)memset_s(tempKey, SESSION_KEY_LENGTH, 1, SESSION_KEY_LENGTH);
    AuthOnSessionKeyReturned(auth->authId, tempKey, SESSION_KEY_LENGTH);
}

在正确配置并编译烧录后,设备使用wifi_open指令连接路由,连接成功后,设备会自动进行组网。如下为组网成功截图:

其它组件的适配过程与官方以及其它厂商的过程类似,不再赘述。

写在最后

如果你觉得这篇内容对你还蛮有帮助,我想邀请你帮我三个小忙:

  • 点赞,转发,有你们的 『点赞和评论』,才是我创造的动力;
  • 关注小编,同时可以期待后续文章ing🚀,不定期分享原创知识;
  • 想要获取更多完整鸿蒙最新学习知识点,可关注B站:码牛课堂;

原创声明:本文系作者授权腾讯云开发者社区发表,未经许可,不得转载。

如有侵权,请联系 cloudcommunity@tencent.com 删除。

原创声明:本文系作者授权腾讯云开发者社区发表,未经许可,不得转载。

如有侵权,请联系 cloudcommunity@tencent.com 删除。

评论
登录后参与评论
暂无评论
推荐阅读
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(三)
本文介绍基于芯海cst85芯片的cst85_wblink开发板移植OpenHarmony LiteOS-M轻量系统的移植案例。开发了Wi-Fi连接样例和XTS测试样例,同时实现了wifi_lite, lwip, startup, utils, xts, hdf等部件基于OpenHarmony LiteOS-M内核的适配。移植架构上采用Board和Soc分离的方案,工具链采用NewLib C库,LiteOS-M内核编译采用gn结合Kconfig图形化配置的方式。
小帅聊鸿蒙
2025/06/26
1060
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(三)
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(一)
本文章基于恒玄科技BES2600W芯片的欧智通 Multi-modal V200Z-R开发板 ,进行轻量带屏开发板的标准移植,开发了智能开关面板样例,同时实现了ace_engine_lite、arkui_ui_lite、aafwk_lite、appexecfwk_lite、HDF等部件基于OpenHarmony LiteOS-M内核的适配。移植架构上采用Board与SoC分离的方案,工具链Newlib C库与Musl C库可选,LiteOS-M内核编译采用gn结合Kconfig图形化配置等需求。
小帅聊鸿蒙
2025/06/26
1250
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(一)
OpenHarmony(鸿蒙南向开发)——Combo解决方案之W800芯片移植案例
本方案基于OpenHarmony LiteOS-M内核,使用联盛德W800芯片的润和软件海王星系列 Neptune100开发板 ,进行开发移植。移植架构采用Board与SoC分离方案,支持通过Kconfig图形化配置编译选项,增加玄铁ck804ef架构移植,实现了HDF、XTS等子系统及组件的适配。
小帅聊鸿蒙
2025/06/27
900
OpenHarmony(鸿蒙南向开发)——轻量系统STM32F407芯片移植案例
介绍基于STM32F407IGT6芯片在拓维信息 Niobe407 开发板上移植OpenHarmony LiteOS-M轻量系统,提供交通、工业领域开发板解决方案。移植架构采用Board与SoC分离方案,使用arm gcc工具链Newlib C库,实现了lwip、littlefs、hdf等子系统及组件的适配,开发了配套应用示例代码,支持通过Kconfig图形化配置编译选项。
小帅聊鸿蒙
2025/06/27
1020
OpenHarmony(鸿蒙南向开发)——轻量系统STM32F407芯片移植案例
OpenHarmony(鸿蒙南向开发)——小型系统STM32MP1芯片移植案例
本文章基于意法半导体STM32MP157芯片的小熊派BearPi-HM Micro开发板,进行小型带屏开发板的移植,实现了ace_engine_lite、arkui_ui_lite、aafwk_lite、appexecfwk_lite、HDF等部件基于OpenHarmony LiteOS-A内核的适配。移植架构上采用Board与SoC分离的方案。
小帅聊鸿蒙
2025/06/27
1030
OpenHarmony(鸿蒙南向开发)——小型系统STM32MP1芯片移植案例
OpenHarmony 移植案例与原理 - build lite配置目录全梳理
命令行工具hb(HarmonyOS|OpenHarmony Build 编译构建系统的缩写)都很熟悉了。这是一个基于gn和ninja的构建系统,以支持OpenHarmony组件化开发为目标,提供以下基本功能:
小帅聊鸿蒙
2025/06/15
1860
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植指南(二)
安全子系统提供网络设备连接、认证鉴权等功能,依赖mbedtls实现硬件随机数以及联网功能。
小帅聊鸿蒙
2025/06/22
790
OpenHarmony编译构建系统
在官网中提到了,OpenHarmony编译子系统是以GN和Ninja构建为基座,对构建和配置粒度进行部件化抽象、对内建模块进行功能增强、对业务模块进行功能扩展的系统,该系统提供以下基本功能:
小帅聊鸿蒙
2024/08/11
3490
OpenHarmony编译构建系统
OpenHarmony 移植案例与原理 - XTS子系统之应用兼容性测试套件(2)
需要通过链接选项指定需要链接的ACTS的部件编译库文件,会使用到 --whole-archive 和 --no-whole-archive这2个ld链接选项。–whole-archive 可以把 在其后面出现的静态库包含的函数和变量输出到动态库,–no-whole-archive 则关掉这个特性。在文件vendor\goodix\gr5515_sk_xts_demo\BUILD.gn中,对ACTS的编译文件进行链接。其中⑴到⑵处的链接选项为编译出的属于ACTS的组件测试库文件。
小帅聊鸿蒙
2025/06/17
1070
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(一)
本文详细介绍如何将OpenHarmony小型系统的linux和LiteOS-A内核移植到新的开发板上,要求读者具有一定的嵌入式系统开发经验。建议先查看 入门指导 ,以了解OpenHarmony软件架构、目录结构、内核子系统和驱动子系统相关知识。当前小型系统已适配的开发板如下表所示:
小帅聊鸿蒙
2025/06/23
1650
【鸿蒙南向开发】基于hispark_taurus开发板示例学习OpenHarmony编译(1)
OpenHarmony开源站点提供了一个基于gn和ninja的支持OpenHarmony组件化开发的编译框架。
小帅聊鸿蒙
2025/06/09
1450
OpenHarmony(鸿蒙南向开发)——轻量系统芯片内核移植
芯片架构的移植是内核移植的基础,在OpenHarmony中芯片架构移植是可选过程,如果当前OpenHarmony已经支持对应芯片架构则不需要移植操作,在“liteos_m/arch”目录下可看到当前已经支持的架构,如表1:
小帅聊鸿蒙
2025/06/23
1140
OpenHarmony 移植案例与原理 - XTS子系统之应用兼容性测试套件(1)
本文主要通过实例分析下ACTS应用兼容性测试套件移植案例,以及移植过程中特定的操作的原理。主要讲述的是轻量系统兼容性测试。轻量系统因系统能力限制,兼容性测试在系统初始化阶段进行;并且各设备烧录工具存在差异,导致自动化工具(xDevice工具)无法实现真正的自动适配,因此认证执行方式不对合作伙伴进行限制。流程如下:
小帅聊鸿蒙
2025/06/16
890
全志XR806 OpenHarmony系统入门之Hello World演示
Harmony的编译路径主要由vendor/xradio/xr806/config.json决定
阿志小管家
2024/03/03
2350
全志XR806 OpenHarmony系统入门之Hello World演示
OpenHarmony开发——移植外设驱动子系统
外设驱动子系统提供OpenHarmony专有的外部设备操作接口。本模块提供设备操作接口有:FLASH, GPIO, I2C, PWM, UART, WATCHDOG等。
小帅聊鸿蒙
2024/08/04
3240
OpenHarmony开发——移植外设驱动子系统
OpenHarmony轻量系统开发【4】编写第一个程序、启动流程分析
开发者编写业务时,务必先在./applications/sample/wifi-iot/app路径下新建一个目录(或一套目录结构),用于存放业务源码文件。
小帅聊鸿蒙
2024/09/03
3440
OpenHarmony轻量系统开发【4】编写第一个程序、启动流程分析
OpenHarmony 移植案例与原理 - build lite编译构建过程
配置完毕产品解决方案、芯片开发板解决方案,就可以执行 hb build进行编译。但是产品解决方案代码是如何被调用编译的?
小帅聊鸿蒙
2025/06/16
1310
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植指南(三)
OpenHarmony芯片移植完成后,需要开展OpenHarmony兼容性测试以及芯片SDK功能性测试。除可获得测试认证之外,还可以在开发阶段提前发现缺陷,大幅提高代码质量。
小帅聊鸿蒙
2025/06/23
780
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(三)驱动移植
驱动主要包含两部分,平台驱动和器件驱动。平台驱动主要包括通常在SOC内的GPIO、I2C、SPI等;器件驱动则主要包含通常在SOC外的器件,如 LCD、TP、WLAN等
小帅聊鸿蒙
2025/06/24
1080
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(三)驱动移植
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(二)
LiteOS-A当前支持ARMv7-a指令集架构,如果三方芯片为ARMv7-a架构,可以进行内核基础适配;否则还需要先根据芯片的架构来新增内核对该芯片架构的支持,这个工作较为复杂,不在这篇文章范围内。
小帅聊鸿蒙
2025/06/24
1330
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(二)
推荐阅读
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(三)
1060
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(一)
1250
OpenHarmony(鸿蒙南向开发)——Combo解决方案之W800芯片移植案例
900
OpenHarmony(鸿蒙南向开发)——轻量系统STM32F407芯片移植案例
1020
OpenHarmony(鸿蒙南向开发)——小型系统STM32MP1芯片移植案例
1030
OpenHarmony 移植案例与原理 - build lite配置目录全梳理
1860
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植指南(二)
790
OpenHarmony编译构建系统
3490
OpenHarmony 移植案例与原理 - XTS子系统之应用兼容性测试套件(2)
1070
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(一)
1650
【鸿蒙南向开发】基于hispark_taurus开发板示例学习OpenHarmony编译(1)
1450
OpenHarmony(鸿蒙南向开发)——轻量系统芯片内核移植
1140
OpenHarmony 移植案例与原理 - XTS子系统之应用兼容性测试套件(1)
890
全志XR806 OpenHarmony系统入门之Hello World演示
2350
OpenHarmony开发——移植外设驱动子系统
3240
OpenHarmony轻量系统开发【4】编写第一个程序、启动流程分析
3440
OpenHarmony 移植案例与原理 - build lite编译构建过程
1310
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植指南(三)
780
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(三)驱动移植
1080
OpenHarmony(鸿蒙南向开发)——小型系统芯片移植指南(二)
1330
相关推荐
OpenHarmony(鸿蒙南向开发)——轻量系统芯片移植案例(三)
更多 >
LV.0
这个人很懒,什么都没有留下~
目录
  • Combo解决方案之ASR芯片移植案例
    • 编译移植
      • 目录规划
      • 产品定义
      • 单板配置
      • 预编译
    • 内核移植
      • Kconfig适配
      • 模块化编译
      • C库适配
      • shell适配
      • 内核启动适配
      • HDF驱动框架适配
    • OpenHarmony组件移植
      • lwIP组件
      • security组件
      • wifi_lite组件
      • xts组件
      • dsoftbus组件
    • 写在最后
领券
问题归档专栏文章快讯文章归档关键词归档开发者手册归档开发者手册 Section 归档
