【SwinTransformer介绍】

摘要

ViT的缺点：

Transformer在语言处理中的基本元素是word token，其特点是语义信息比较密集。而ViT中token的尺度（scale）是固定的，且视觉token携带的语义信息比语言文字序列差，故认为不适合视觉应用
图像分辨率高，像素点多，如果采用ViT模型，自注意力的计算量会与像素的平方成正比，计算复杂度过高是导致ViT速度慢的主要原因

故本文做出改进：

基于滑动窗口机制，具有层级设计（下采样层）的Swin Transformer。滑窗操作包括对token不重叠的local window，和对token重叠的cross-windos
将注意力计算限制在一个小窗口中，一方面能引入CNN卷积操作的局部性，另一方面能大幅度节省计算量，它只和窗口数量成线性关系
通过下采样的层级设计，能够逐渐增大感受野，从而使得注意力机制也能够注意到全局的特征

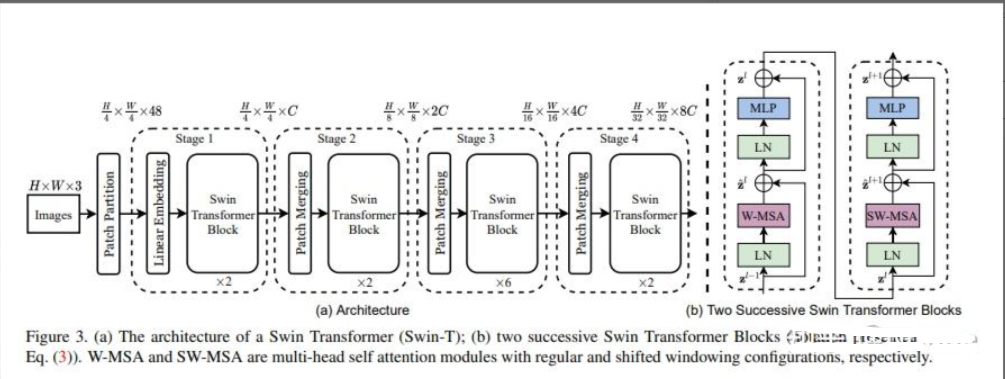

框架

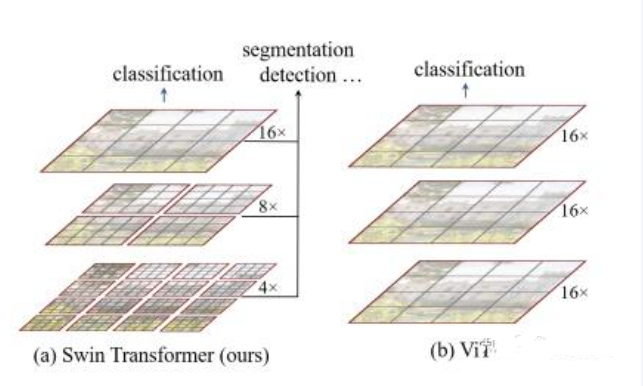

通过从小尺寸patch（灰色轮廓）开始，逐渐在更深的 Transformer 层中合并相邻patch，从而构造出一个层次化表示（hierarchical representation）。

线性计算复杂度通过在图像分区的非重叠窗口内，局部地计算自注意力来实现（红色轮廓），而非在整张图像的所有patch上进行。每个窗口中的patch数量是固定的，因此复杂度与图像大小成线性关系。

【yolov11框架介绍】

2024 年 9 月 30 日，Ultralytics 在其活动 YOLOVision 中正式发布了 YOLOv11。YOLOv11 是 YOLO 的最新版本，由美国和西班牙的 Ultralytics 团队开发。YOLO 是一种用于基于图像的人工智能的计算机模

Ultralytics YOLO11 概述

YOLO11 是Ultralytics YOLO 系列实时物体检测器的最新版本，以尖端的精度、速度和效率重新定义了可能性。基于先前 YOLO 版本的令人印象深刻的进步，YOLO11 在架构和训练方法方面引入了重大改进，使其成为各种计算机视觉任务的多功能选择。

Key Features 主要特点

增强的特征提取：YOLO11采用改进的主干和颈部架构，增强了特征提取能力，以实现更精确的目标检测和复杂任务性能。
针对效率和速度进行优化：YOLO11 引入了精致的架构设计和优化的训练管道，提供更快的处理速度并保持准确性和性能之间的最佳平衡。
使用更少的参数获得更高的精度：随着模型设计的进步，YOLO11m 在 COCO 数据集上实现了更高的平均精度(mAP)，同时使用的参数比 YOLOv8m 少 22%，从而在不影响精度的情况下提高计算效率。
跨环境适应性：YOLO11可以无缝部署在各种环境中，包括边缘设备、云平台以及支持NVIDIA GPU的系统，确保最大的灵活性。
支持的任务范围广泛：无论是对象检测、实例分割、图像分类、姿态估计还是定向对象检测 (OBB)，YOLO11 旨在应对各种计算机视觉挑战。

与之前的版本相比，Ultralytics YOLO11 有哪些关键改进？

Ultralytics YOLO11 与其前身相比引入了多项重大进步。主要改进包括：

增强的特征提取：YOLO11采用改进的主干和颈部架构，增强了特征提取能力，以实现更精确的目标检测。
优化的效率和速度：精细的架构设计和优化的训练管道可提供更快的处理速度，同时保持准确性和性能之间的平衡。
使用更少的参数获得更高的精度：YOLO11m 在 COCO 数据集上实现了更高的平均精度(mAP)，参数比 YOLOv8m 少 22%，从而在不影响精度的情况下提高计算效率。
跨环境适应性：YOLO11可以跨各种环境部署，包括边缘设备、云平台和支持NVIDIA GPU的系统。
支持的任务范围广泛：YOLO11 支持多种计算机视觉任务，例如对象检测、实例分割、图像分类、姿态估计和定向对象检测 (OBB)

【测试环境】

windows10 x64

ultralytics==8.3.0

torch==2.3.1

【改进流程】

1. 新增SwinTransformer.py实现模块（代码太多，核心模块源码请参考改进步骤.docx）然后在同级目录下面创建一个init_.py文件写代码

from .SwinTransformer import *

2. 文件修改步骤

修改tasks.py文件

创建模型配置文件

yolo11-SwinTransformer.yaml内容如下：

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLO11 object detection model with P3-P5 outputs. For Usage examples see https://docs.ultralytics.com/tasks/detect

# Parameters
nc: 80 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolo11n.yaml' will call yolo11.yaml with scale 'n'
  # [depth, width, max_channels]
  n: [0.50, 0.25, 1024] # summary: 319 layers, 2624080 parameters, 2624064 gradients, 6.6 GFLOPs
  s: [0.50, 0.50, 1024] # summary: 319 layers, 9458752 parameters, 9458736 gradients, 21.7 GFLOPs
  m: [0.50, 1.00, 512] # summary: 409 layers, 20114688 parameters, 20114672 gradients, 68.5 GFLOPs
  l: [1.00, 1.00, 512] # summary: 631 layers, 25372160 parameters, 25372144 gradients, 87.6 GFLOPs
  x: [1.00, 1.50, 512] # summary: 631 layers, 56966176 parameters, 56966160 gradients, 196.0 GFLOPs

# 下面 [-1, 1, LSKNet, [0.25，0.5]] 参数位置的0.25是通道放缩的系数, YOLOv11N是0.25 YOLOv11S是0.5 YOLOv11M是1. YOLOv11l是1 YOLOv11是1.5大家根据自己训练的YOLO版本设定即可.
                                #  0.5对应的是模型的深度系数

# YOLO11n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, SwinTransformer, [0.25,0.5]] # 0-4 P1/2
  - [-1, 1, SPPF, [1024, 5]] # 5
  - [-1, 2, C2PSA, [1024]] # 6

# YOLO11n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 3], 1, Concat, [1]] # cat backbone P4
  - [-1, 2, C3k2, [512, False]] # 9

  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 2], 1, Concat, [1]] # cat backbone P3
  - [-1, 2, C3k2, [256, False]] # 12 (P3/8-small)

  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 9], 1, Concat, [1]] # cat head P4
  - [-1, 2, C3k2, [512, False]] # 15 (P4/16-medium)

  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 6], 1, Concat, [1]] # cat head P5
  - [-1, 2, C3k2, [1024, True]] # 18 (P5/32-large)

  - [[12, 15, 18], 1, Detect, [nc]] # Detect(P3, P4, P5)

3. 验证集成

git搜futureflsl/yolo-improve获取源码，然后使用新建的yaml配置文件启动训练任务：

from ultralytics import YOLO

if __name__ == '__main__':
    model = YOLO('yolo11-SwinTransformer.yaml')  # build from YAML and transfer weights
        # Train the model
    results = model.train(data='coco128.yaml',epochs=100, imgsz=640, batch=8, device=0, workers=1, save=True,resume=False)

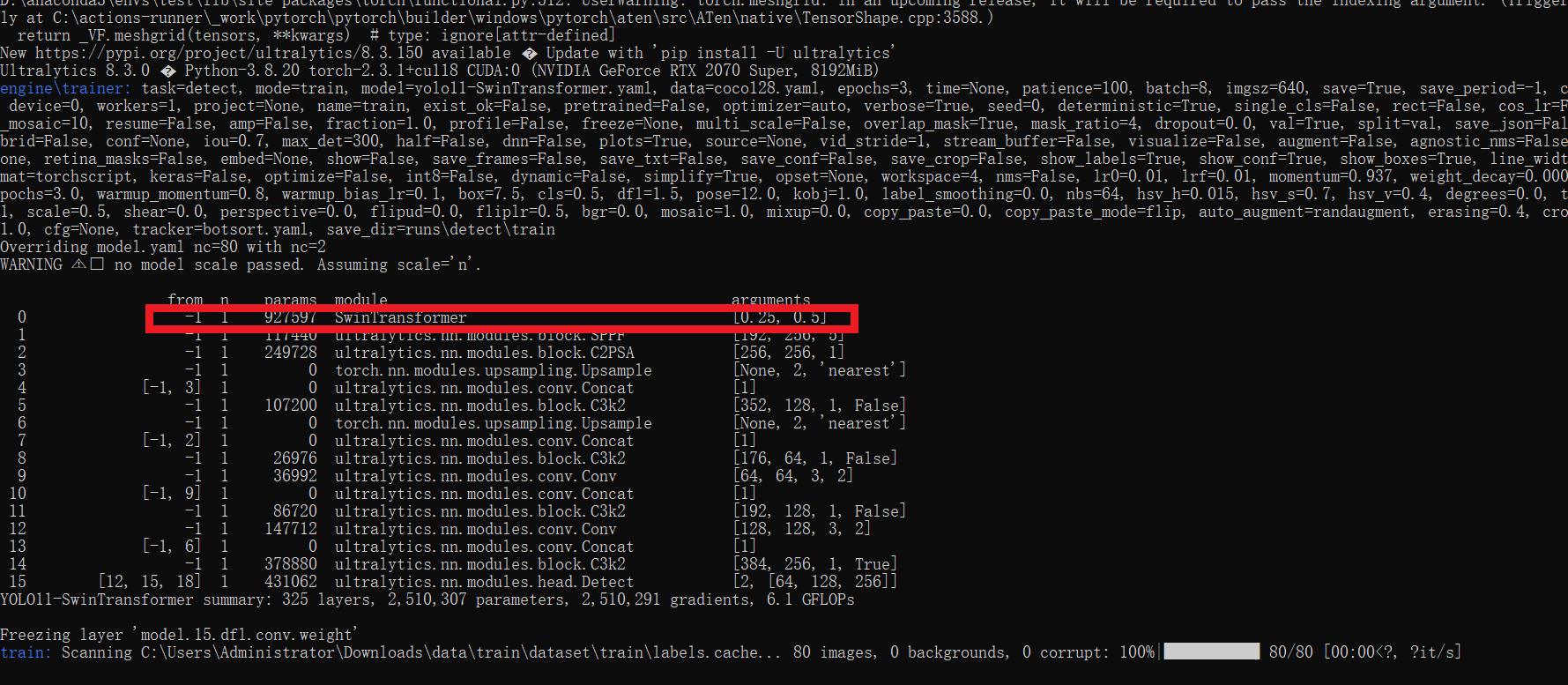

成功集成后，训练日志中将显示SwinTransformer模块的初始化信息，表明已正确加载到模型中。

【训练说明】

第一步：首先安装好yolov11必要模块，可以参考yolov11框架安装流程，然后卸载官方版本pip uninstall ultralytics，最后安装改进的源码pip install . 第二步：将自己数据集按照dataset文件夹摆放，要求文件夹名字都不要改变第三步：分别打开train.py,coco128.yaml和模型参数yaml文件修改必要的参数，最后执行python train.py即可训练

【提供文件】

├── [官方源码]ultralytics-8.3.0.zip
├── train/
│   ├── coco128.yaml
│   ├── dataset/
│   │   ├── train/
│   │   │   ├── images/
│   │   │   │   ├── firc_pic_1.jpg
│   │   │   │   ├── firc_pic_10.jpg
│   │   │   │   ├── firc_pic_11.jpg
│   │   │   │   ├── firc_pic_12.jpg
│   │   │   │   ├── firc_pic_13.jpg
│   │   │   ├── labels/
│   │   │   │   ├── classes.txt
│   │   │   │   ├── firc_pic_1.txt
│   │   │   │   ├── firc_pic_10.txt
│   │   │   │   ├── firc_pic_11.txt
│   │   │   │   ├── firc_pic_12.txt
│   │   │   │   ├── firc_pic_13.txt
│   │   └── val/
│   │       ├── images/
│   │       │   ├── firc_pic_100.jpg
│   │       │   ├── firc_pic_81.jpg
│   │       │   ├── firc_pic_82.jpg
│   │       │   ├── firc_pic_83.jpg
│   │       │   ├── firc_pic_84.jpg
│   │       ├── labels/
│   │       │   ├── firc_pic_100.txt
│   │       │   ├── firc_pic_81.txt
│   │       │   ├── firc_pic_82.txt
│   │       │   ├── firc_pic_83.txt
│   │       │   ├── firc_pic_84.txt
│   ├── train.py
│   ├── yolo11-SwinTransformer.yaml
│   └── 训练说明.txt
├── [改进源码]ultralytics-8.3.0.zip
├── 改进原理.docx
└── 改进流程.docx

【常见问题汇总】问：为什么我训练的模型epoch显示的map都是0或者map精度很低? 回答：由于源码改进过，因此不能直接从官方模型微调，而是从头训练，这样学习特征能力会很弱，需要训练很多epoch才能出现效果。此外由于改进的源码框架并不一定能够保证会超过官方精度，而且也有可能会存在远远不如官方效果，甚至精度会很低。这说明改进的框架并不能取得很好效果。所以说对于框架改进只是提供一种可行方案，至于改进后能不能取得很好map还需要结合实际训练情况确认，当然也不排除数据集存在问题，比如数据集比较单一，样本分布不均衡，泛化场景少，标注框不太贴合标注质量差，检测目标很小等等原因【重要说明】我们只提供改进框架一种方案，并不保证能够取得很好训练精度，甚至超过官方模型精度。因为改进框架，实际是一种比较复杂流程，包括框架原理可行性，训练数据集是否合适，训练需要反正验证以及同类框架训练结果参数比较，这个是十分复杂且漫长的过程。
