[yolov11改进系列]基于yolov11使用轻量级新主干RepViT替换backbone的python源码+训练源码

【RepViT介绍】

摘要

近年来，在资源受限的移动设备上，与轻量级卷积神经网络相比，轻量级视觉Transformer(ViTs)表现出更高的性能和更低的时延。 这种改进通常归功于多头自注意模块，它使模型能够学习全局表征。 然而，轻量级ViTs和轻量级CNNs之间的体系结构差异还没有得到充分的研究。 在这项研究中，我们重新审视轻量级CNNs的高效设计，并强调它们在移动设备中的潜力。 通过集成轻量级ViTs的高效架构选择，增强了标准轻量级CNN的移动友好性，特别是MobileNetv3。 这最终形成了一个新的纯轻量级CNNs家族，即RepVit。 大量实验表明，RepViT优于现有的轻量级ViTs，并在各种视觉任务中表现出良好的时延。 在ImageNet上，RepViT在iPhone 12上以近1ms的延迟实现了80%以上的Top-1准确率，据我们所知，这是轻量级模型的第一次。 我们最大的模型RepViT-M3，仅用1.3ms的时延就获得了81.4%的准确率。

1. RepViT

1.1 块设计

块设计是 CNN 架构中的一个重要组成部分，优化块设计有助于提高网络的性能。

1. 分离 Token 混合器和通道混合器。这块主要是对 MobileNetV3-L 的块结构进行了改进，分离了令牌混合器和通道混合器。原来的 MobileNetV3 块结构包含一个 1x1 扩张卷积，然后是一个深度卷积和一个 1x1 的投影层，然后通过残差连接连接输入和输出。在此基础上，RepViT 将深度卷积提前，使得通道混合器和令牌混合器能够被分开。为了提高性能，还引入了结构重参数化来在训练时为深度滤波器引入多分支拓扑。最终，作者们成功地在 MobileNetV3 块中分离了令牌混合器和通道混合器，并将这种块命名为 RepViT 块。

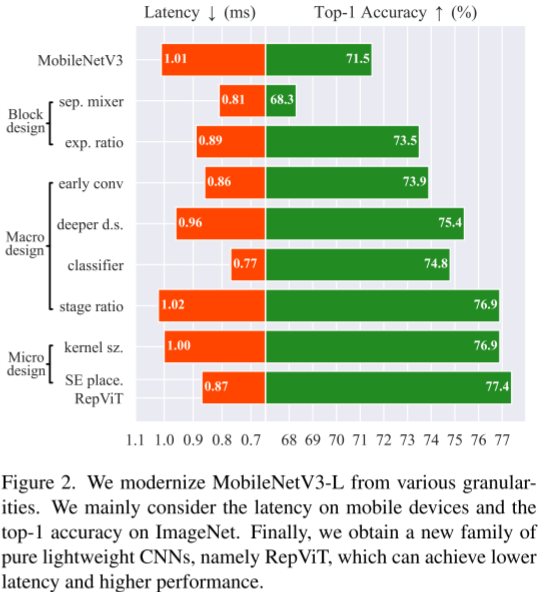

2. 降低扩张比例并增加宽度 。在通道混合器中，原本的扩张比例是 4，这意味着 MLP 块的隐藏维度是输入维度的四倍，消耗了大量的计算资源，对推理时间有很大的影响。为了缓解这个问题，我们可以将扩张比例降低到 2，从而减少了参数冗余和延迟，使得 MobileNetV3-L 的延迟降低到 0.65ms。随后，通过增加网络的宽度，即增加各阶段的通道数量，Top-1 准确率提高到 73.5%，而延迟只增加到 0.89ms！

1.2 宏观设计

在这一步，本文进一步优化了MobileNetV3-L在移动设备上的性能，主要是从宏观架构元素出发，包括 stem，降采样层，分类器以及整体阶段比例。通过优化这些宏观架构元素，模型的性能可以得到显著提高。

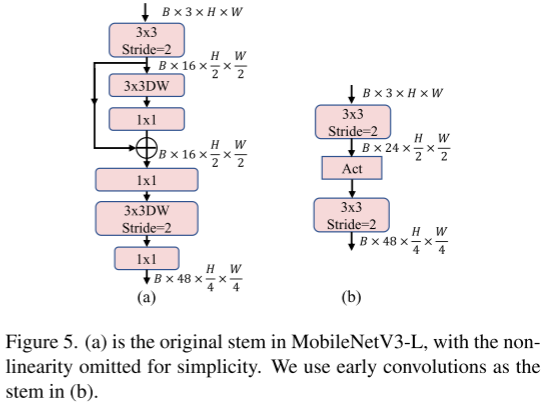

1. 用于Stem的卷积。ViTs 通常使用一个将输入图像分割成非重叠补丁的 "patchify" 操作作为 stem。然而，这种方法在训练优化性和对训练配方的敏感性上存在问题。因此，作者们采用了早期卷积来代替，这种方法已经被许多轻量级 ViTs 所采纳。对比之下，MobileNetV3-L 使用了一个更复杂的 stem 进行 4x 下采样。这样一来，虽然滤波器的初始数量增加到24，但总的延迟降低到0.86ms，同时 top-1 准确率提高到 73.9%。

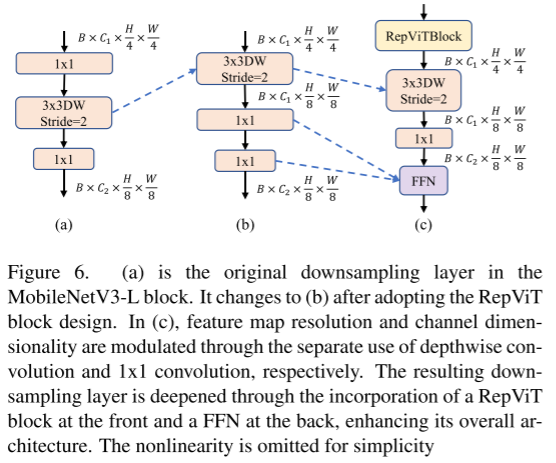

1. 更深的下采样层。在 ViTs 中，空间下采样通常通过一个单独的补丁合并层来实现。因此这里我们可以采用一个单独和更深的下采样层，以增加网络深度并减少由于分辨率降低带来的信息损失。具体地，作者们首先使用一个 1x1 卷积来调整通道维度，然后将两个 1x1 卷积的输入和输出通过残差连接，形成一个前馈网络。此外，他们还在前面增加了一个 RepViT 块以进一步加深下采样层，这一步提高了 top-1 准确率到 75.4%，同时延迟为 0.96ms。

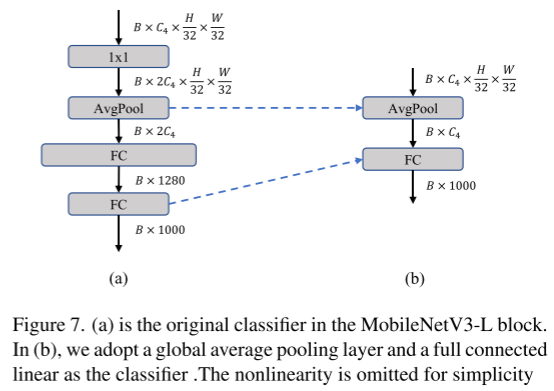

1. 更简单的分类器。在轻量级 ViTs 中，分类器通常由一个全局平均池化层后跟一个线性层组成。相比之下，MobileNetV3-L 使用了一个更复杂的分类器。因为现在最后的阶段有更多的通道，所以作者们将它替换为一个简单的分类器，即一个全局平均池化层和一个线性层，这一步将延迟降低到 0.77ms，同时 top-1 准确率为 74.8%。

1. 整体阶段比例。阶段比例代表了不同阶段中块数量的比例，从而表示了计算在各阶段中的分布。论文选择了一个更优的阶段比例 1:1:7:1，然后增加网络深度到 2:2:14:2，从而实现了一个更深的布局。这一步将 top-1 准确率提高到 76.9%，同时延迟为 1.02 ms。

1.3 微观设计

接下来，RepViT 通过逐层微观设计来调整轻量级 CNN，这包括选择合适的卷积核大小和优化挤压-激励（Squeeze-and-excitation，简称SE）层的位置。这两种方法都能显著改善模型性能。

1. 卷积核大小的选择。众所周知，CNNs 的性能和延迟通常受到卷积核大小的影响。例如，为了建模像 MHSA 这样的远距离上下文依赖，ConvNeXt 使用了大卷积核，从而实现了显著的性能提升。然而，大卷积核对于移动设备并不友好，因为它的计算复杂性和内存访问成本。MobileNetV3-L 主要使用 3x3 的卷积，有一部分块中使用 5x5 的卷积。作者们将它们替换为3x3的卷积，这导致延迟降低到 1.00ms，同时保持了76.9%的top-1准确率。
2. SE 层的位置。自注意力模块相对于卷积的一个优点是根据输入调整权重的能力，这被称为数据驱动属性。作为一个通道注意力模块，SE层可以弥补卷积在缺乏数据驱动属性上的限制，从而带来更好的性能。MobileNetV3-L 在某些块中加入了SE层，主要集中在后两个阶段。然而，与分辨率较高的阶段相比，分辨率较低的阶段从SE提供的全局平均池化操作中获得的准确率提升较小。作者们设计了一种策略，在所有阶段以交叉块的方式使用SE层，从而在最小的延迟增量下最大化准确率的提升，这一步将top-1准确率提升到77.4%，同时延迟降低到0.87ms。

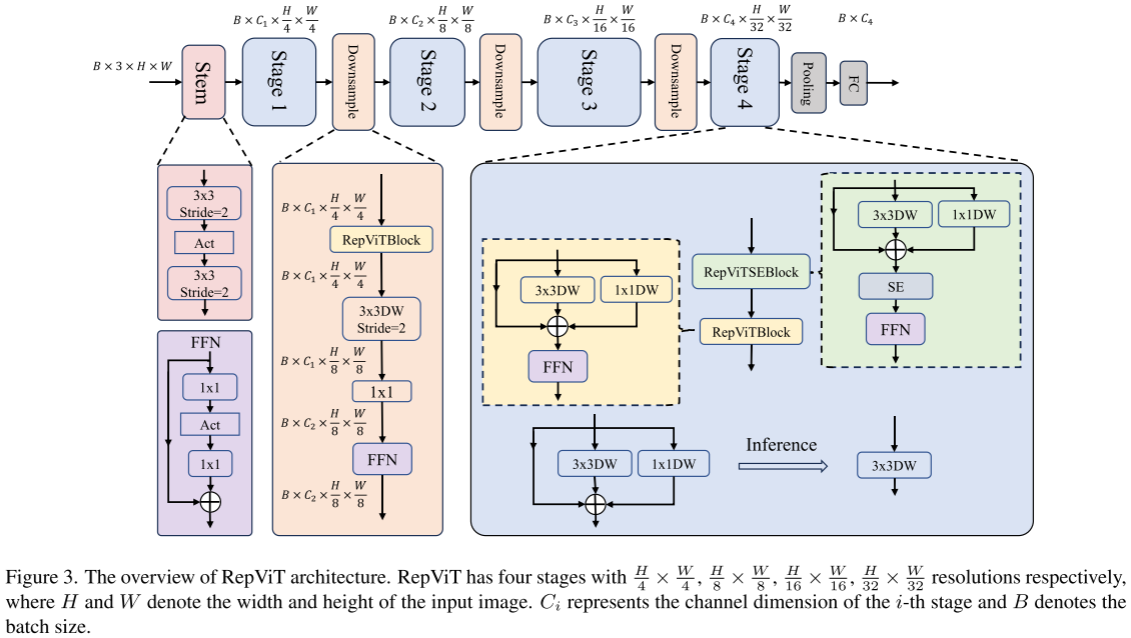

1.4 网络架构

【yolov11框架介绍】

2024 年 9 月 30 日，Ultralytics 在其活动 YOLOVision 中正式发布了 YOLOv11。YOLOv11 是 YOLO 的最新版本，由美国和西班牙的 Ultralytics 团队开发。YOLO 是一种用于基于图像的人工智能的计算机模

Ultralytics YOLO11 概述

YOLO11 是Ultralytics YOLO 系列实时物体检测器的最新版本，以尖端的精度、速度和效率重新定义了可能性。基于先前 YOLO 版本的令人印象深刻的进步，YOLO11 在架构和训练方法方面引入了重大改进，使其成为各种计算机视觉任务的多功能选择。

Key Features 主要特点

• 增强的特征提取：YOLO11采用改进的主干和颈部架构，增强了特征提取能力，以实现更精确的目标检测和复杂任务性能。
• 针对效率和速度进行优化：YOLO11 引入了精致的架构设计和优化的训练管道，提供更快的处理速度并保持准确性和性能之间的最佳平衡。
• 使用更少的参数获得更高的精度：随着模型设计的进步，YOLO11m 在 COCO 数据集上实现了更高的平均精度(mAP)，同时使用的参数比 YOLOv8m 少 22%，从而在不影响精度的情况下提高计算效率。
• 跨环境适应性：YOLO11可以无缝部署在各种环境中，包括边缘设备、云平台以及支持NVIDIA GPU的系统，确保最大的灵活性。
• 支持的任务范围广泛：无论是对象检测、实例分割、图像分类、姿态估计还是定向对象检测 (OBB)，YOLO11 旨在应对各种计算机视觉挑战。

​​​

与之前的版本相比，Ultralytics YOLO11 有哪些关键改进？

Ultralytics YOLO11 与其前身相比引入了多项重大进步。主要改进包括：

• 增强的特征提取：YOLO11采用改进的主干和颈部架构，增强了特征提取能力，以实现更精确的目标检测。
• 优化的效率和速度：精细的架构设计和优化的训练管道可提供更快的处理速度，同时保持准确性和性能之间的平衡。
• 使用更少的参数获得更高的精度：YOLO11m 在 COCO 数据集上实现了更高的平均精度(mAP)，参数比 YOLOv8m 少 22%，从而在不影响精度的情况下提高计算效率。
• 跨环境适应性：YOLO11可以跨各种环境部署，包括边缘设备、云平台和支持NVIDIA GPU的系统。
• 支持的任务范围广泛：YOLO11 支持多种计算机视觉任务，例如对象检测、实例分割、图像分类、姿态估计和定向对象检测 (OBB)

【测试环境】

windows10 x64

ultralytics==8.3.0

torch==2.3.1

【改进流程】

1. 新增RepViT.py实现模块（代码太多，核心模块源码请参考改进步骤.docx）然后在同级目录下面创建一个__init___.py文件写代码

from .RepViT import *

2. 文件修改步骤

修改tasks.py文件

创建模型配置文件

yolo11-RepViT.yaml内容如下：

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLO11 object detection model with P3-P5 outputs. For Usage examples see https://docs.ultralytics.com/tasks/detect

# Parameters
nc: 80 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolo11n.yaml' will call yolo11.yaml with scale 'n'
  # [depth, width, max_channels]
  n: [0.50, 0.25, 1024] # summary: 319 layers, 2624080 parameters, 2624064 gradients, 6.6 GFLOPs
  s: [0.50, 0.50, 1024] # summary: 319 layers, 9458752 parameters, 9458736 gradients, 21.7 GFLOPs
  m: [0.50, 1.00, 512] # summary: 409 layers, 20114688 parameters, 20114672 gradients, 68.5 GFLOPs
  l: [1.00, 1.00, 512] # summary: 631 layers, 25372160 parameters, 25372144 gradients, 87.6 GFLOPs
  x: [1.00, 1.50, 512] # summary: 631 layers, 56966176 parameters, 56966160 gradients, 196.0 GFLOPs

# 下面 [-1, 1, repvit_m0_6, [0.25]] 参数位置的0.25是通道放缩的系数, YOLOv11N是0.25 YOLOv11S是0.5 YOLOv11M是1. YOLOv11l是1 YOLOv11是1.5大家根据自己训练的YOLO版本设定即可.
# 本文支持版本有  __all__ = ['repvit_m0_6','repvit_m0_9', 'repvit_m1_0', 'repvit_m1_1', 'repvit_m1_5', 'repvit_m2_3']
# YOLO11n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, repvit_m0_6, [0.5]] # 0-4 P1/2 这里是四层
  - [-1, 1, SPPF, [1024, 5]] # 5
  - [-1, 2, C2PSA, [1024]] # 6

# YOLO11n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 3], 1, Concat, [1]] # cat backbone P4
  - [-1, 2, C3k2, [512, False]] # 9

  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 2], 1, Concat, [1]] # cat backbone P3
  - [-1, 2, C3k2, [256, False]] # 12 (P3/8-small)

  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 9], 1, Concat, [1]] # cat head P4
  - [-1, 2, C3k2, [512, False]] # 15 (P4/16-medium)

  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 6], 1, Concat, [1]] # cat head P5
  - [-1, 2, C3k2, [1024, True]] # 18 (P5/32-large)

  - [[12, 15, 18], 1, Detect, [nc]] # Detect(P3, P4, P5)

3. 验证集成

git搜futureflsl/yolo-improve获取源码，然后使用新建的yaml配置文件启动训练任务：

from ultralytics import YOLO

if __name__ == '__main__':
    model = YOLO('yolo11-RepViT.yaml')  # build from YAML and transfer weights
        # Train the model
    results = model.train(data='coco128.yaml',epochs=100, imgsz=640, batch=8, device=0, workers=1, save=True,resume=False)

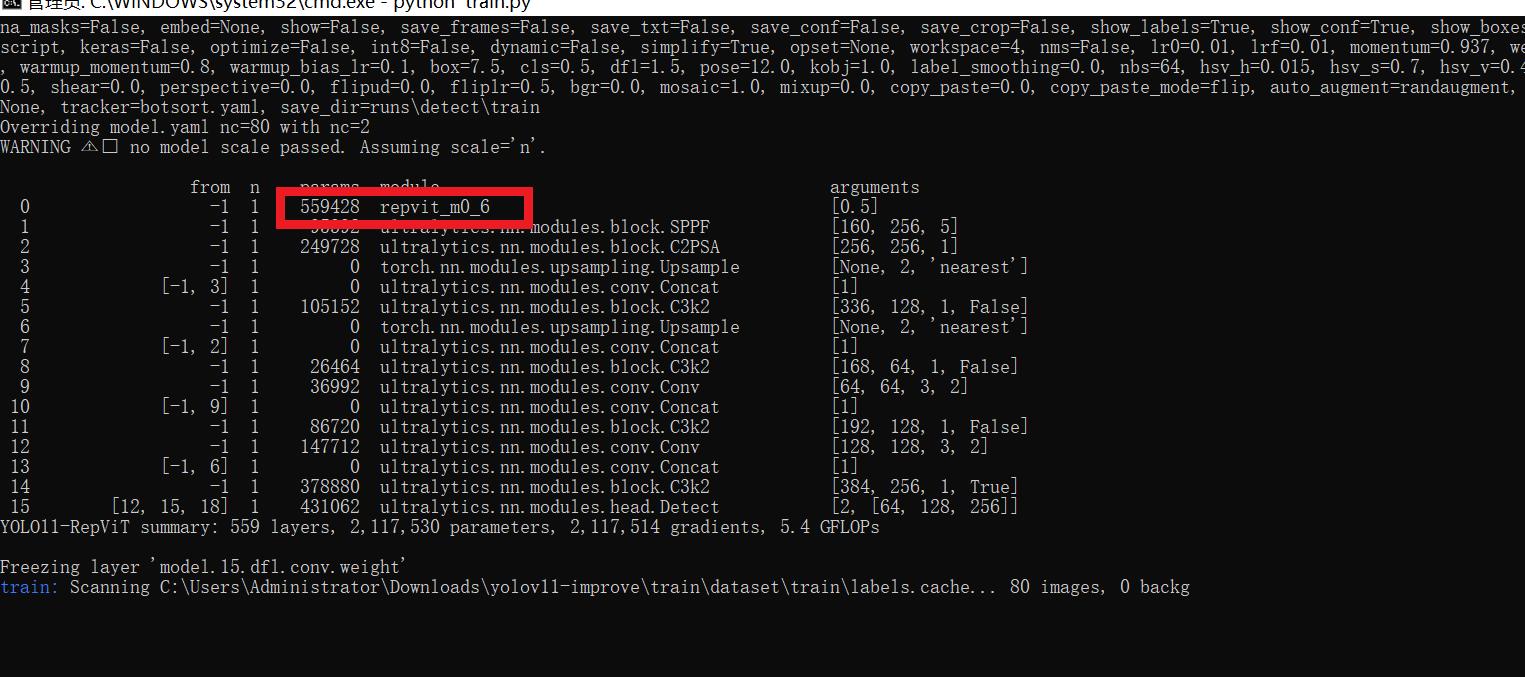

成功集成后，训练日志中将显示RepViT模块的初始化信息，表明已正确加载到模型中。

​

​

【训练说明】

第一步：首先安装好yolov11必要模块，可以参考yolov11框架安装流程，然后卸载官方版本pip uninstall ultralytics，最后安装改进的源码pip install . 第二步：将自己数据集按照dataset文件夹摆放，要求文件夹名字都不要改变 第三步：分别打开train.py,coco128.yaml和模型参数yaml文件修改必要的参数，最后执行python train.py即可训练

【提供文件】

├── [官方源码]ultralytics-8.3.0.zip
├── train/
│   ├── coco128.yaml
│   ├── dataset/
│   │   ├── train/
│   │   │   ├── images/
│   │   │   │   ├── firc_pic_1.jpg
│   │   │   │   ├── firc_pic_10.jpg
│   │   │   │   ├── firc_pic_11.jpg
│   │   │   │   ├── firc_pic_12.jpg
│   │   │   │   ├── firc_pic_13.jpg
│   │   │   ├── labels/
│   │   │   │   ├── classes.txt
│   │   │   │   ├── firc_pic_1.txt
│   │   │   │   ├── firc_pic_10.txt
│   │   │   │   ├── firc_pic_11.txt
│   │   │   │   ├── firc_pic_12.txt
│   │   │   │   ├── firc_pic_13.txt
│   │   └── val/
│   │       ├── images/
│   │       │   ├── firc_pic_100.jpg
│   │       │   ├── firc_pic_81.jpg
│   │       │   ├── firc_pic_82.jpg
│   │       │   ├── firc_pic_83.jpg
│   │       │   ├── firc_pic_84.jpg
│   │       ├── labels/
│   │       │   ├── firc_pic_100.txt
│   │       │   ├── firc_pic_81.txt
│   │       │   ├── firc_pic_82.txt
│   │       │   ├── firc_pic_83.txt
│   │       │   ├── firc_pic_84.txt
│   ├── train.py
│   ├── yolo11-RepViT.yaml
│   └── 训练说明.txt
├── [改进源码]ultralytics-8.3.0.zip
├── 改进原理.docx
└── 改进流程.docx

【常见问题汇总】 问：为什么我训练的模型epoch显示的map都是0或者map精度很低? 回答：由于源码改进过，因此不能直接从官方模型微调，而是从头训练，这样学习特征能力会很弱，需要训练很多epoch才能出现效果。此外由于改进的源码框架并不一定能够保证会超过官方精度，而且也有可能会存在远远不如官方效果，甚至精度会很低。这说明改进的框架并不能取得很好效果。所以说对于框架改进只是提供一种可行方案，至于改进后能不能取得很好map还需要结合实际训练情况确认，当然也不排除数据集存在问题，比如数据集比较单一，样本分布不均衡，泛化场景少，标注框不太贴合标注质量差，检测目标很小等等原因 【重要说明】 我们只提供改进框架一种方案，并不保证能够取得很好训练精度，甚至超过官方模型精度。因为改进框架，实际是一种比较复杂流程，包括框架原理可行性，训练数据集是否合适，训练需要反正验证以及同类框架训练结果参数比较，这个是十分复杂且漫长的过程。
