路由器固件解包打包与后门防御

路由器已经是我们生活中必不可少的网络设备之一了。有不少的小伙伴喜欢捣腾路由器系统。喜欢在路由器系统中安装各种插件来丰富“网络生活”，但是你知道吗？你的路由固件真的安全吗？本文就让我们一起来看看如何反编译路由器的固件吧。

实验环境

• kali2022.4
• 华硕路由器固件RT-ACRH17

Binwalk介绍

Binwalk是一款快速、易用，用于分析，逆向工程和提取固件映像的工具。在CTF的MISC类题型和IOT安全的固件解包分析中应用比较广泛。

🌈查看帮助

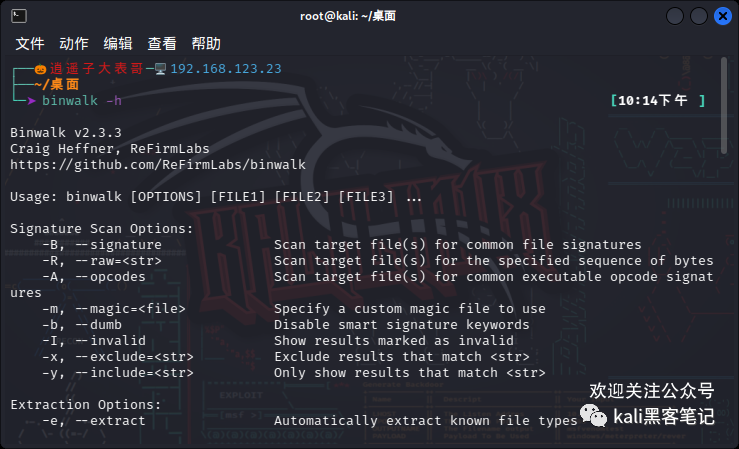

binwalk -h

🐼扫描固件

binwalk的主要功能 - 也是迄今为止最受欢迎的功能。Binwalk可以扫描许多不同嵌入式文件类型和文件系统的固件映像，通过扫描能够智能的发现目标文件中包含的所有可识别的文件类型。

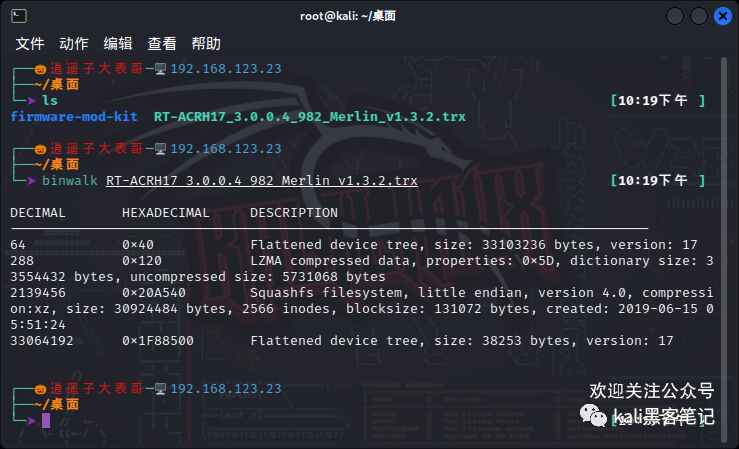

binwalk RT-ACRH17_3.0.0.4_982_Merlin_v1.3.2.trx

通过扫描固件，我们可以看到主要有三部分。Flattened 目录树、LZMA压缩数据、 Squashfs文件系统。

🐻解包

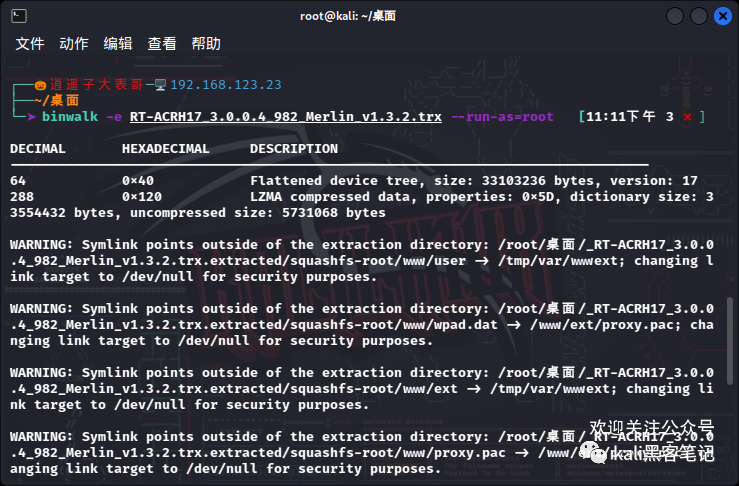

我们可以通过binwalk -e命令对固件进行解包，效果如下。

binwalk -e RT-ACRH17_3.0.0.4_982_Merlin_v1.3.2.trx --run-as=root

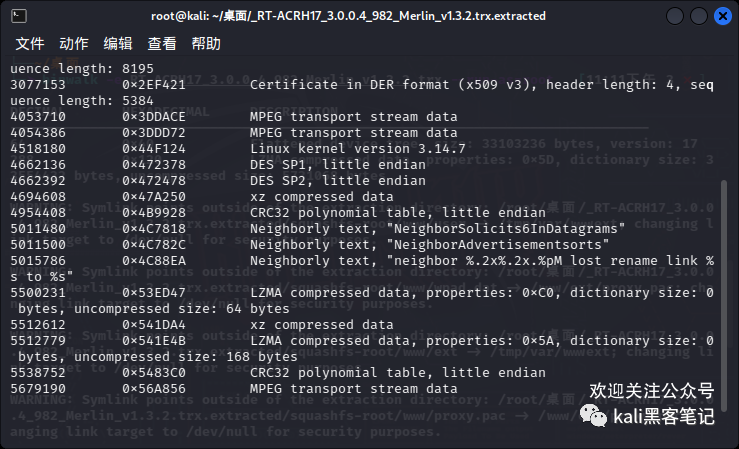

进入到对应提取后的目录查看提取后的文件，对lzma压缩后的数据解压后得到120这一个文件，再对120进行binwalk操作。

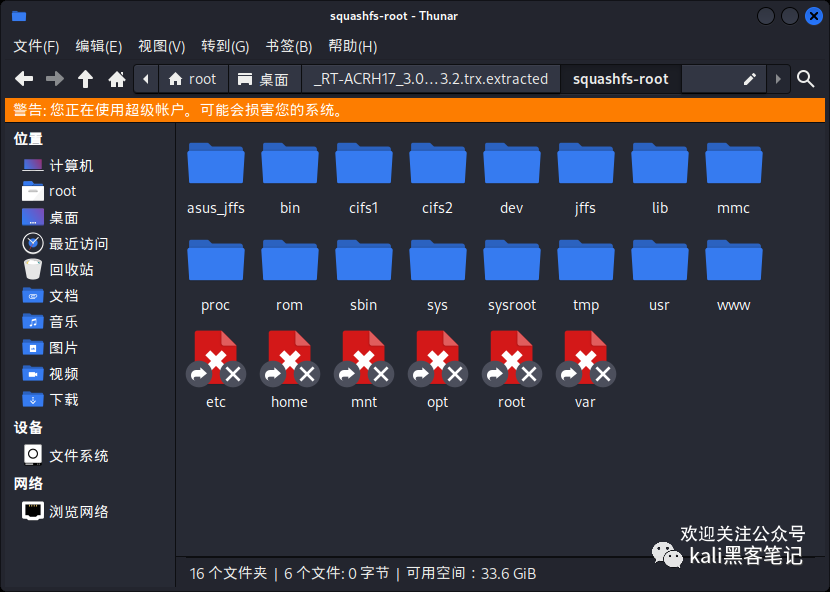

当然解包后，路由器的系统文件我们也能一目了然。

🐮搜索字符串

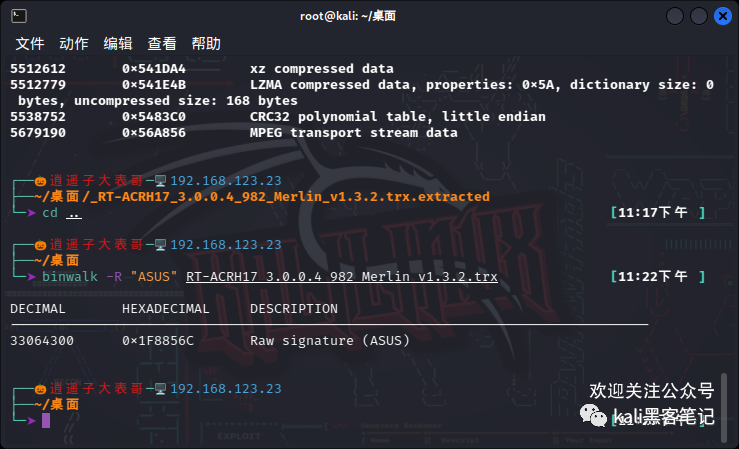

binwalk -R "ASUS" RT-ACRH17_3.0.0.4_982_Merlin_v1.3.2.trx

🧸打包固件

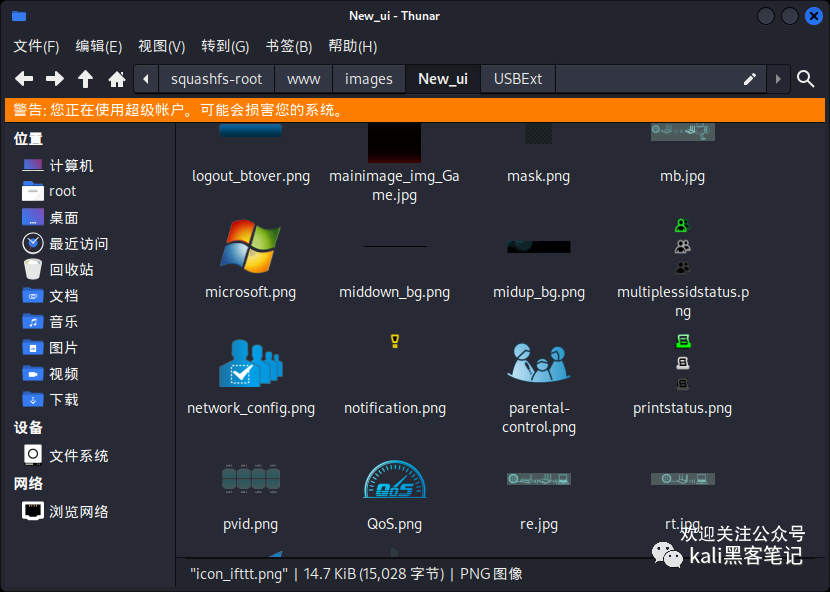

如上，我们可以对路由器的固件进行自我修改。如添加相关远程ssh登录的代码。或者修改了路由器中logo或者图片等信息。这时我们就需对固件重新打包了。具体操作如下：首先我们需要将Flattened LZMA这两个分区的数据提取出来。因为这两个数据是不能修改的，只有Squashfs的数据是可以修改的。命令如下

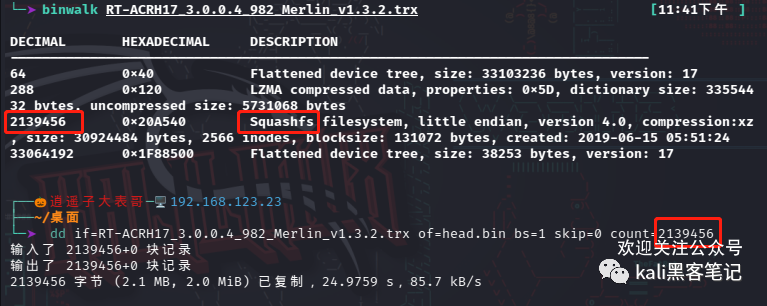

dd if=RT-ACRH17_3.0.0.4_982_Merlin_v1.3.2.trx of=head.bin bs=1 skip=0 count=2139456

🎉命令说明

if是原固件，of是输出文件，bs是单位长度，skip是偏移量，count是分区大小(一般为Squashfs的大小。)

切好之后生成head.bin文件，我们就有了一个头，只需要再把我们编辑的部分打包后，和头拼到一起就行了。

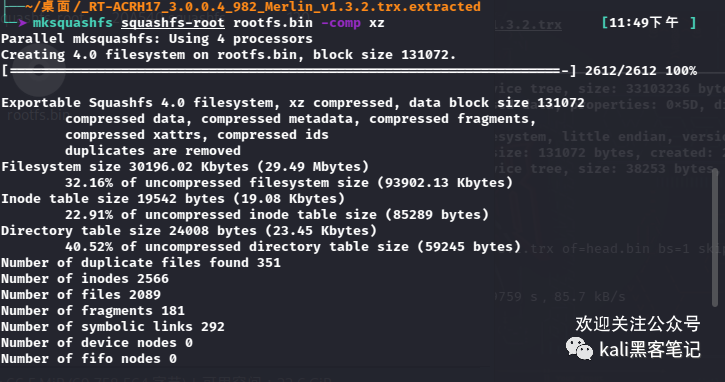

mksquashfs squashfs-root rootfs.bin -comp xz

最后将编译好的rootfs.bin的文件和切好的head.bin文件放到一起

cat head.bin rootfs.bin > asus.bin

到此固件修改完成。同样的理论上openwrt都是一样的。

总结

binwalk的功能总体来说是比较强大的。在CTF比赛中，我们可以分离出藏在图片中的相关信息。在路由固件打包方面相对比较麻烦，这时我们可以利用firmware-mod-kit这款工具快速的完成。在下期文章中，我们将为你呈上firmware-mod-kit的使用。
