本文为大家介绍ESP8266与ST7789驱动的OLED显示屏显示与线路连接问题。

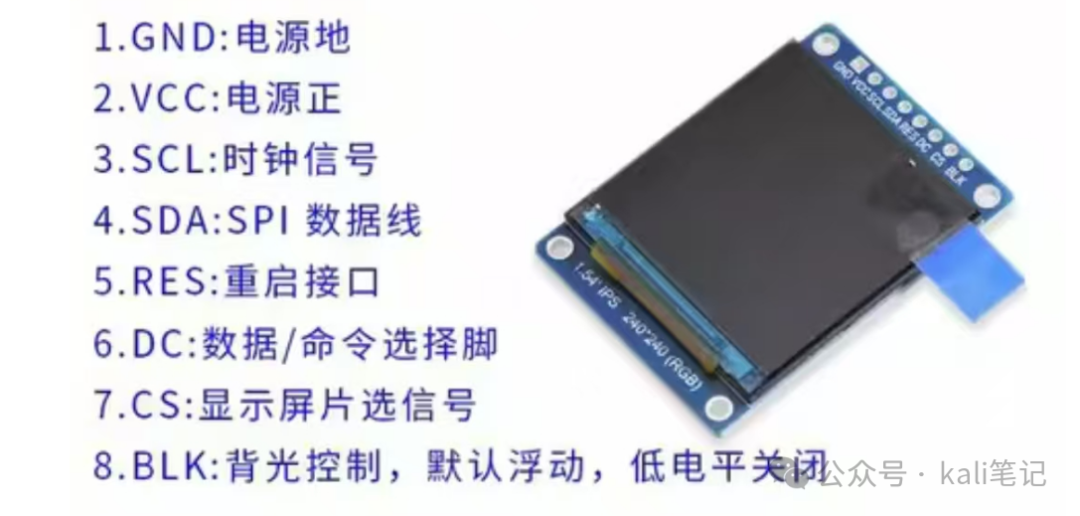

关于屏幕

安装库

TFT_eSPI
U8g2

线路连接

屏幕引脚	连接到 ESP8266
GND	GND
VCC	3.3V
SCL	GPIO14 (D5)
SDA	GPIO13 (D7)
RES	GPIO4 (D2)
DC	GPIO2 (D4)
BLK	GPIO5 (D1)

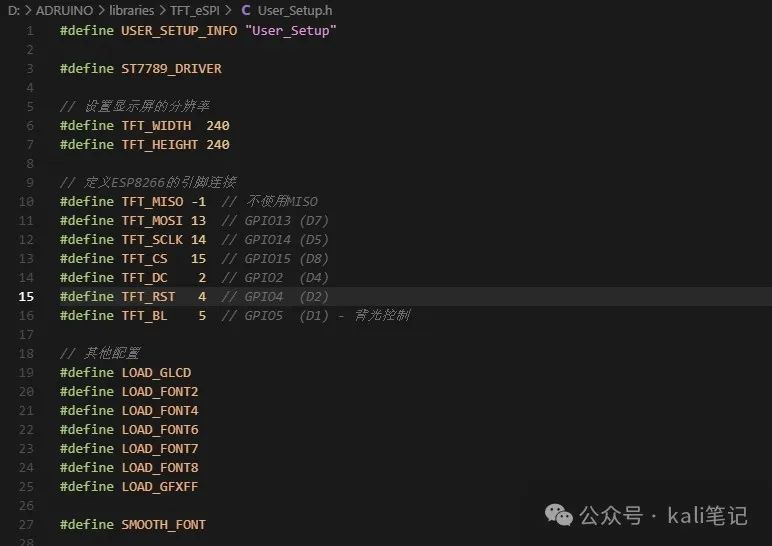

配置TFT_eSPI库文件

修改TFT_eSPI目录下User_Setup.h文件,内容如下：

#define USER_SETUP_INFO "User_Setup"
#define ST7789_DRIVER
// 设置显示屏的分辨率
#define TFT_WIDTH  240
#define TFT_HEIGHT 240
// 定义ESP8266的引脚连接
#define TFT_MISO -1  // 不使用MISO
#define TFT_MOSI 13  // GPIO13 (D7)
#define TFT_SCLK 14  // GPIO14 (D5)
#define TFT_CS   15  // GPIO15 (D8)
#define TFT_DC    2  // GPIO2  (D4)
#define TFT_RST   4  // GPIO4  (D2)
#define TFT_BL    5  // GPIO5  (D1) - 背光控制
// 其他配置
#define LOAD_GLCD
#define LOAD_FONT2
#define LOAD_FONT4
#define LOAD_FONT6
#define LOAD_FONT7
#define LOAD_FONT8
#define LOAD_GFXFF
#define SMOOTH_FONT
// 色彩深度设置
#define SPI_FREQUENCY  27000000
#define SPI_READ_FREQUENCY  20000000
#define SPI_TOUCH_FREQUENCY  2500000

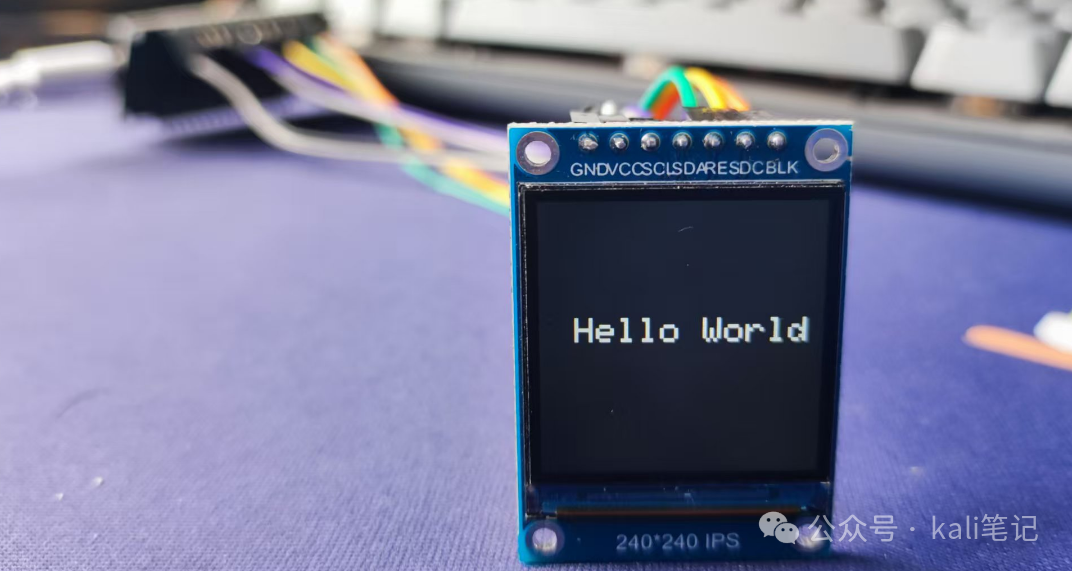

ESP8266上传代码

#include <TFT_eSPI.h>
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();

void setup() {
  Serial.begin(115200);

  // 初始化显示屏
  tft.init();
  tft.setRotation(0); // 设置屏幕方向
  tft.fillScreen(TFT_BLACK); // 清屏，设置为黑色背景

  // 设置文本颜色和大小
  tft.setTextColor(TFT_WHITE, TFT_BLACK);
  tft.setTextSize(3);

  // 显示文本
  tft.setCursor(50, 100);
  tft.println("Hello World");
}

void loop() {
  // 主循环为空
}

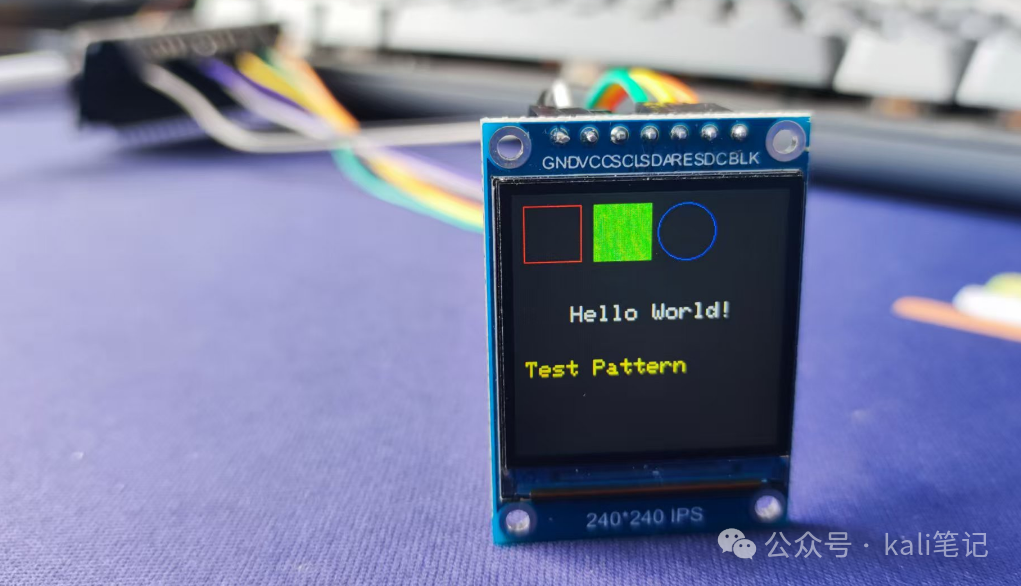

显示图形

#include <TFT_eSPI.h>
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();

void setup() {
  Serial.begin(115200);
  Serial.println("Starting...");

  // 初始化显示屏
  tft.init();
  tft.setRotation(0);

  // 打开背光
  pinMode(5, OUTPUT);  // BLK引脚
  digitalWrite(5, HIGH);

  // 清屏，设置为黑色背景
  tft.fillScreen(TFT_BLACK);

  // 设置文本颜色和大小
  tft.setTextColor(TFT_WHITE, TFT_BLACK);
  tft.setTextSize(2);

  // 显示文本
  tft.setCursor(50, 100);
  tft.println("Hello World!");

  // 测试显示效果
  testDisplay();
}

void loop() {
  // 主循环为空
}

// 测试显示函数
void testDisplay() {
  // 显示一些基本图形以测试显示是否正常
  tft.drawRect(10, 10, 50, 50, TFT_RED);
  tft.fillRect(70, 10, 50, 50, TFT_GREEN);
  tft.drawCircle(150, 35, 25, TFT_BLUE);

  // 显示一些文本
  tft.setTextColor(TFT_YELLOW, TFT_BLACK);
  tft.setCursor(10, 150);
  tft.println("Test Pattern");

  // 在串口输出调试信息
  Serial.println("Display test completed");
}

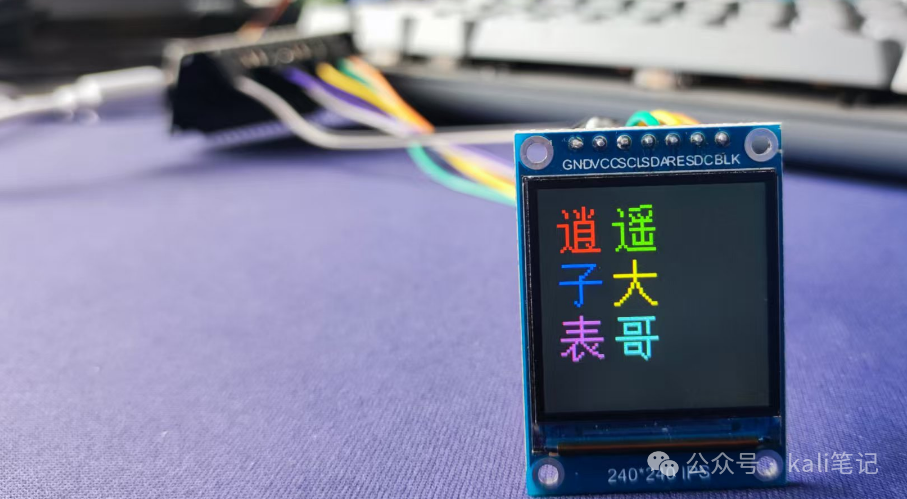

显示汉字

需要利用字模软件，提取汉字编码。

#include <TFT_eSPI.h>
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();

// 定义16x16点阵的汉字字模数据
// 逍
const unsigned char str_xiao[] = {
  0x00,0x40,0x22,0x48,0x11,0x48,0x11,0x50,0x00,0x40,0x03,0xF8,0xF2,0x08,0x12,0x08,
0x13,0xF8,0x12,0x08,0x12,0x08,0x13,0xF8,0x12,0x08,0x12,0x28,0x2A,0x10,0x47,0xFE
};

// 遥
const unsigned char str_yao[] = {
 0x00,0x3C,0x23,0xC0,0x10,0x04,0x12,0x44,0x01,0x28,0x01,0xFC,0xF2,0x20,0x10,0x20,
0x13,0xFE,0x10,0x20,0x11,0x24,0x11,0x24,0x11,0x24,0x11,0xFC,0x28,0x00,0x47,0xFE};

// 子
const unsigned char str_zi[] = {
0x00,0x00,0x7F,0xF8,0x00,0x10,0x00,0x20,0x00,0x40,0x01,0x80,0x01,0x00,0xFF,0xFE,
0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00
};

// 大
const unsigned char str_da[] = {
0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0xFF,0xFE,0x01,0x00,0x01,0x00,
0x02,0x80,0x02,0x80,0x04,0x40,0x04,0x40,0x08,0x20,0x10,0x10,0x20,0x08,0xC0,0x06
};

// 表
const unsigned char str_biao[] = {
0x01,0x00,0x01,0x00,0x7F,0xFC,0x01,0x00,0x01,0x00,0x3F,0xF8,0x01,0x00,0x01,0x00,
0xFF,0xFE,0x05,0x00,0x08,0x88,0x18,0x50,0x28,0x20,0xC9,0x18,0x0A,0x06,0x0C,0x00
};

// 哥
const unsigned char str_ge[] = {
0x00,0x00,0x7F,0xFC,0x00,0x10,0x1F,0x90,0x10,0x90,0x10,0x90,0x1F,0x90,0x00,0x00,
0xFF,0xFE,0x00,0x10,0x1F,0x90,0x10,0x90,0x10,0x90,0x1F,0x90,0x00,0x50,0x00,0x20
};

// 显示16x16的汉字（支持缩放）
void showChineseScaled(int32_t x, int32_t y, const unsigned char *c, uint16_t color, uint8_t size) {
  int i, j;
  for(j = 0; j < 16; j++) {
    for(i = 0; i < 8; i++) {
      if(c[j * 2] & (0x80 >> i)) {
        tft.fillRect(x + i*size, y + j*size, size, size, color);
      }
      if(c[j * 2 + 1] & (0x80 >> i)) {
        tft.fillRect(x + (i+8)*size, y + j*size, size, size, color);
      }
    }
  }
}

void setup() {
  Serial.begin(115200);
  Serial.println("Starting...");

  // 初始化显示屏
  tft.init();
  tft.setRotation(0);

  // 打开背光
  pinMode(5, OUTPUT);
  digitalWrite(5, HIGH);

  // 清屏，设置为黑色背景
  tft.fillScreen(TFT_BLACK);

  // 显示中文，每行两个字，不同颜色和大小
  uint8_t size = 3;  // 设置缩放倍数，可以随时调整
  int spacing = 16 * size + 10;  // 字间距

  // 第一行
  showChineseScaled(20, 20, str_xiao, TFT_RED, size);     // 小-红色
  showChineseScaled(20 + spacing, 20, str_yao, TFT_GREEN, size);    // 要-绿色

  // 第二行
  showChineseScaled(20, 20 + spacing, str_zi, TFT_BLUE, size);      // 字-蓝色
  showChineseScaled(20 + spacing, 20 + spacing, str_da, TFT_YELLOW, size);    // 大-黄色

  // 第三行
  showChineseScaled(20, 20 + spacing*2, str_biao, TFT_MAGENTA, size); // 表-紫色
  showChineseScaled(20 + spacing, 20 + spacing*2, str_ge, TFT_CYAN, size);    // 格-青色
}

void loop() {
  // 主循环为空
}
