反射镜的移动，实现白光干涉中的机械相移原理

引言

在白光干涉测量技术中，机械相移是获取精确相位信息的关键环节。通过移动反射镜实现机械相移，为干涉条纹的分析与被测物体表面形貌测量提供了有效途径。深入理解其原理，有助于优化测量过程，提升白光干涉测量的精度与可靠性。

机械相移的理论依据

白光干涉测量依赖光的干涉现象，参考光与测量光的光程差决定干涉光的相位。依据波动光学理论，相位差与光程差成正比，并与光的波长紧密相关，此关系是反射镜移动实现机械相移的理论根基。改变光路中的光程可使干涉光产生相位移动，而移动反射镜能直接且有效地调整光路长度。

反射镜移动与光程、相位的关联

在白光干涉仪光路中，反射镜承担改变光传播路径的作用。当反射镜沿特定方向移动时，对应光路的长度会发生改变。以参考光路中的反射镜为例，若反射镜移动距离为\Delta l，则参考光的光程变化量为2\Delta l ，因为光线在该光路中往返传播。根据相位差与光程差的公式\Delta\varphi = \frac{4\pi\Delta l}{\lambda}（\lambda为光源波长），光程变化会引发干涉光的相位产生相应移动。通过精准控制反射镜的位移，就能实现可预期的相位变化，为后续相位信息提取创造条件。

机械相移在测量中的实践应用

实际测量过程中，按一定规律移动反射镜，每次移动后采集一幅干涉图，从而获得多组具有不同相位的干涉图像。借助四步相移法、五步相移法等算法，对这些干涉图进行处理。通过分析不同干涉图的光强分布差异，可有效抑制环境噪声等干扰因素，进而精确提取被测表面各点的相位分布。结合白光干涉仪的系统参数，将相位信息转换为高度信息，实现对被测物体表面形貌的高精度测量。利用反射镜移动实现机械相移，具有操作简便、控制精度高的特点，在光学元件检测、微纳结构测量等领域广泛应用。

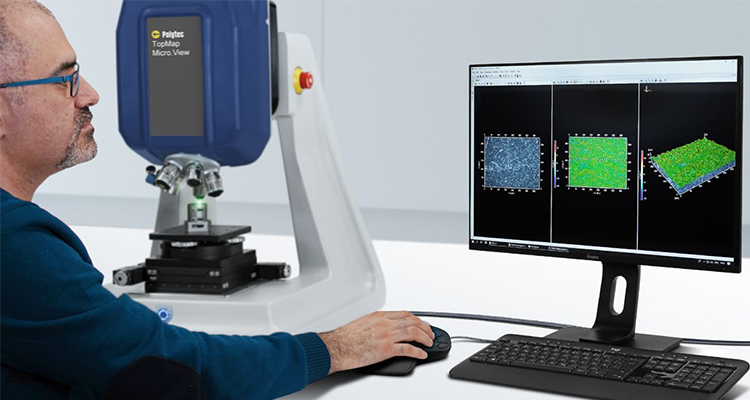

TopMap Micro View白光干涉3D轮廓仪

一款可以“实时”动态/静态 微纳级3D轮廓测量的白光干涉仪

1)一改传统白光干涉操作复杂的问题，实现一键智能聚焦扫描，亚纳米精度下实现卓越的重复性表现。

2)系统集成CST连续扫描技术，Z向测量范围高达100mm，不受物镜放大倍率的影响的高精度垂直分辨率，为复杂形貌测量提供全面解决方案。

3）可搭载多普勒激光测振系统，实现实现“动态”3D轮廓测量。

实际案例

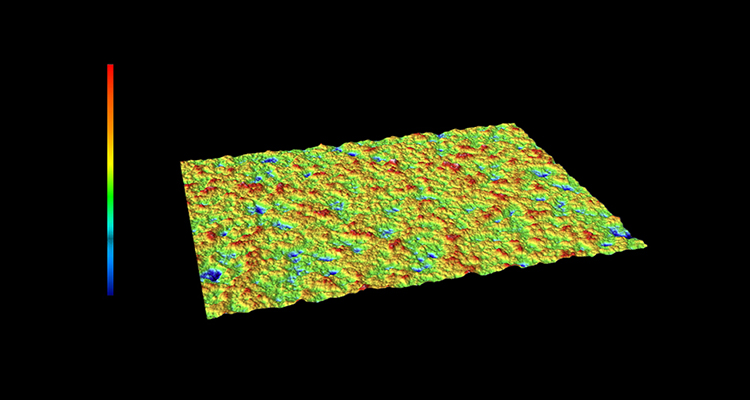

1，优于1nm分辨率，轻松测量硅片表面粗糙度测量，Ra=0.7nm

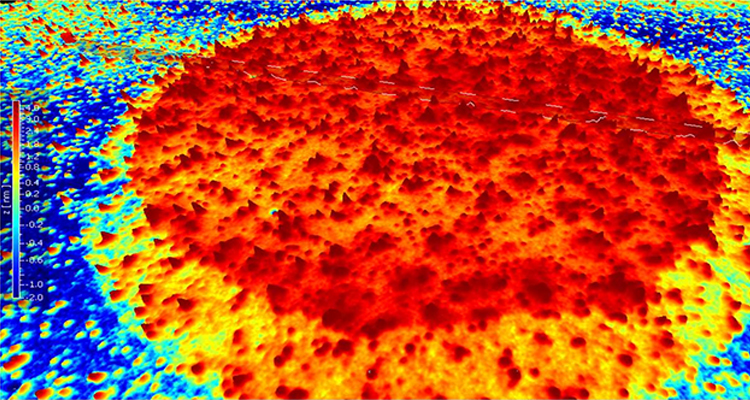

2，毫米级视野，实现5nm-有机油膜厚度扫描

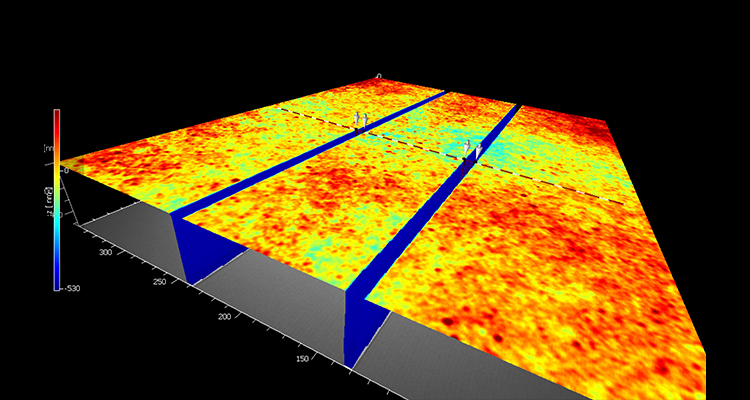

3，卓越的“高深宽比”测量能力，实现光刻图形凹槽深度和开口宽度测量。
