快速学会西克DT35激光测距传感器调试

DT35激光测距传感器全方位使用指南

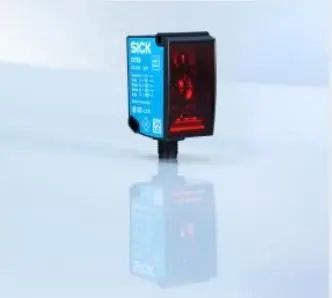

DT35

DT35

导语：本文详细介绍SICK DT35激光测距传感器的安装接线、参数设置和日常维护，帮助工程师快速掌握设备调试技巧，提升工业自动化系统的检测精度与稳定性。

一、产品概述：DT35传感器的核心优势

SICK DT35系列激光测距传感器是工业自动化领域的高精度检测设备，采用先进的激光测量技术，具备0.05m-3m的检测范围，适用于物体定位、距离测量和轮廓检测等多种应用场景。

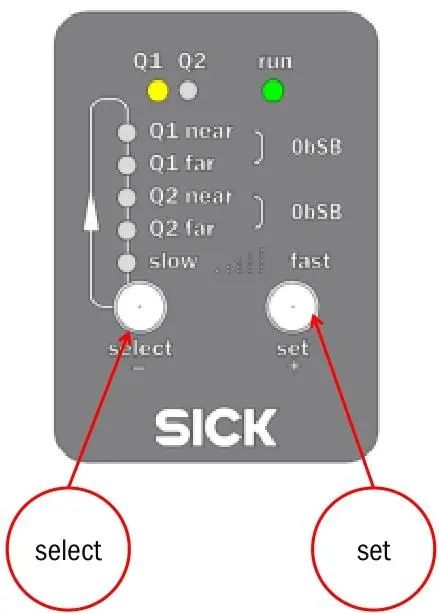

设备面板解析

DT35面板

DT35面板

核心组件功能：

• 激光窗口：发射和接收激光信号，确保测量精度
• 状态指示灯：Q1 near/far（开关量状态）、Q2 near/far（模拟量状态）、Slow/Fast（响应速度指示）
• 操作按键：Select（模式选择）和Set（参数确认），支持现场快速调试

二、安装接线：确保稳定运行的基础

M12连接器针脚定义

正确接线是传感器稳定工作的前提，DT35采用M12 5-pin标准连接器，各针脚功能如下：

接线实操指南

接线注意事项：

1. 电源要求：必须使用稳定的直流电源，电压波动不超过±5%
2. 电缆选择：推荐使用带屏蔽层的双绞线，长度不超过5米
3. 防干扰措施：远离强电磁设备，必要时增加信号隔离器
4. 安全操作：接线前务必断开电源，防止静电损坏敏感元件

三、快速调试：Q1开关量设置详解

Q1通道用于设置开关量输出，适用于简单的物体有无检测或距离阈值判断，设置步骤如下：

标准设置流程

1. 进入设置模式 长按Select键5秒以上，直到Q1 near指示灯亮起（约5秒）
2. 校准近点位置 将目标物体放置在最小检测距离处，按下Set键确认，Q1 near灯闪烁后常亮表示设置成功
3. 校准远点位置 按一下Select键切换到Q1 far指示灯，将目标物体移至最大检测距离处，按下Set键确认
4. 完成设置 长按Select键5秒退出设置模式，此时Q1指示灯应恢复正常工作状态

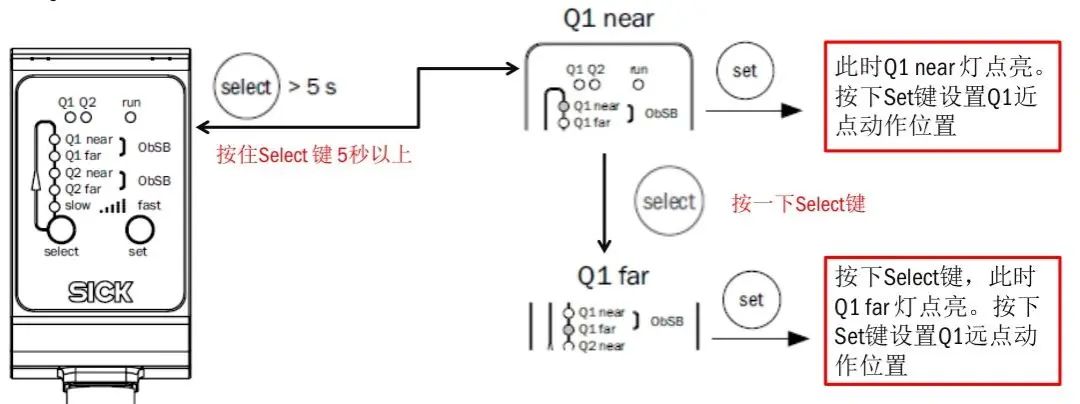

Q1设置流程演示

Q1设置流程演示

调试技巧：

• 设置过程中保持传感器与目标表面垂直，避免倾斜导致测量误差
• 近点和远点距离差应大于传感器最小分辨率（通常≥20mm）
• 若设置后检测不稳定，可尝试清洁镜头或调整目标物角度

四、模拟量配置：Q2通道高级应用

Q2通道支持模拟量输出，可实现距离的连续监测，适用于需要精确位置反馈的场景（如物料定位、尺寸检测等）。

模拟量设置步骤

1. 进入模拟量设置模式 长按Select键5秒，待Q1指示灯闪烁后释放，按Select键切换至Q2 near指示灯亮起
2. 设置测量范围起点（近点） 将目标物置于测量范围的最小位置，按下Set键确认，Q2 near灯闪烁后常亮
3. 设置测量范围终点（远点） 按Select键切换至Q2 far指示灯，将目标物置于测量范围的最大位置，按下Set键确认
4. 保存并退出 长按Select键5秒退出设置，此时传感器将根据实际距离输出对应的模拟信号

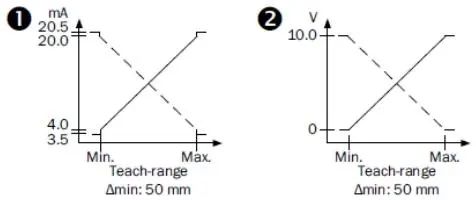

Q2模拟量曲线对应

Q2模拟量曲线对应

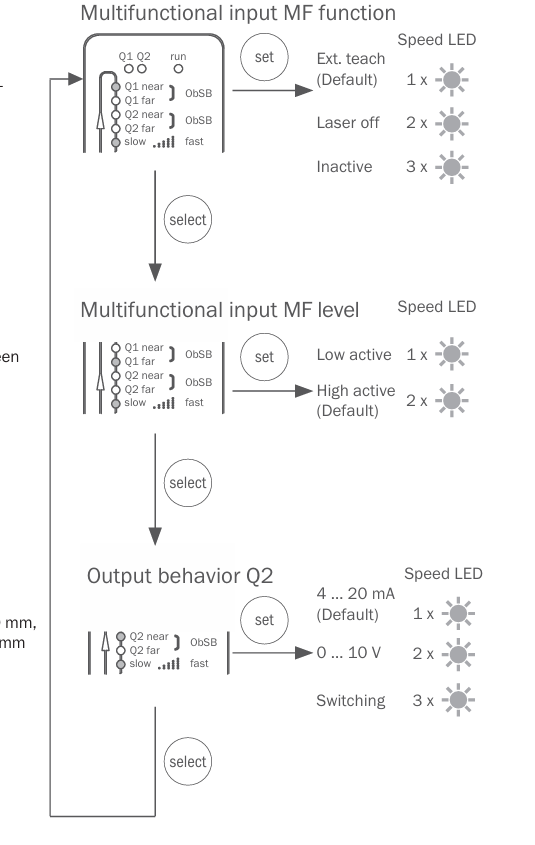

输出信号选择： 通过MF设置可切换模拟量类型：

操作方法：同时长按Select和Set键大于10秒，直到Q1 far，Q2 near和Q2 far灯同时亮起

1.点击Select,此时Q1 near，Q2 near和Q2 far灯同时亮起

2.再次点击Select,Q2 far亮，此时可以点击Set 选择模拟量输输出模式

• Speed LED显示1个灯，4-20mA电流输出：适用于长距离传输（最大500米），抗干扰能力强（默认无需修改）
• Speed LED显示2个灯，0-10V电压输出：适用于短距离传输，接线简单
• Speed LED显示3个灯，开关量输出：可配置为第二组开关量信号，实现双阈值控制

五、高级功能：提升应用灵活性

背景抑制功能

DT35的背景抑制功能可忽略固定背景物体干扰，特别适用于复杂环境下的检测：

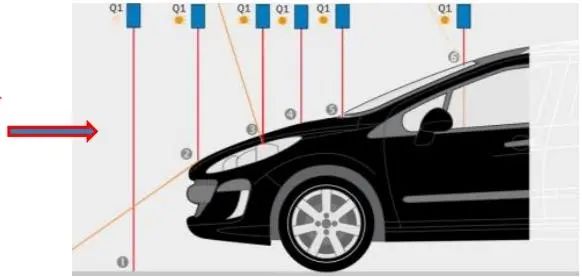

背景抑制应用示意图

背景抑制应用示意图

设置方法： 同时长按Select和Set键3秒，直到Q2 near和Q2 far灯同时亮起，将传感器对准背景物体，按下Set键确认，此时传感器将忽略该背景物体，只检测前景目标。

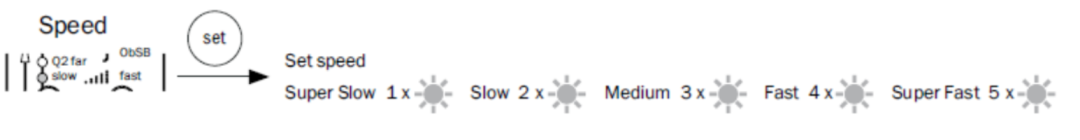

响应速度调节

根据应用场景需求，可通过Slow指示灯的闪烁频率调整传感器响应速度：

设置技巧：响应速度与测量精度存在一定权衡，高速检测时可适当降低精度要求。

六、常见问题与解决方案

调试故障排除

日常维护建议

1. 定期清洁：每2周用柔软镜头布清洁激光窗口，避免灰尘影响测量
2. 状态检查：每周观察指示灯状态，确认无异常闪烁
3. 校准周期：建议每3个月进行一次参数校准，确保检测精度
4. 环境控制：避免在多尘、潮湿或有腐蚀性气体的环境中使用

相关资源：

• SICK官方手册下载：www.sick.com.cn

本文内容仅供参考，具体操作请以官方手册为准。自动化大师技术团队原创，转载请注明出处。
