升压/升降压型DCDC电源芯片SL4008B 支持5-40V输入电压范围

SL4008B DC-DC控制器芯片：高性能电源管理解决方案‌ 在电子设备日益追求高效节能的今天，电源管理芯片的性能直接影响系统的稳定性和能效表现。深圳市森利威尔电子有限公司推出的‌SL4008B‌作为一款专为升压、升降压开关电源设计的DC-DC控制器芯片，凭借其宽电压输入、高集成度和智能化控制特性，成为工业、车载及消费电子领域的理想选择。 一、核心优势：高效、灵活、可靠 ‌宽输入电压范围‌

• 支持‌5-40V‌标准输入，通过扩展设计可适配‌100V以上高压场景‌，满足工业设备、车载电源等严苛需求。
• 内置高精度误差放大器与频率补偿电路，显著简化外围设计，降低系统复杂度。

‌智能能效管理‌

• 采用‌固定频率PWM控制‌，轻载时自动降频，转换效率高达‌97%‌，有效减少能量损耗。
• 工作频率可通过外接电阻（ROSC）调节（建议100-330kΩ），适配不同应用场景的噪声与效率要求。

‌多重保护机制‌

• ‌过流保护‌：通过VCS引脚检测MOS管电流，限制峰值电流（IPK ≤ 0.25/RCS）。
• ‌过温保护‌：芯片温度超过140℃时自动限制输入功率，防止热失控。
• ‌软启动功能‌：COMP引脚外接电容可延长启动时间，避免浪涌电流冲击。

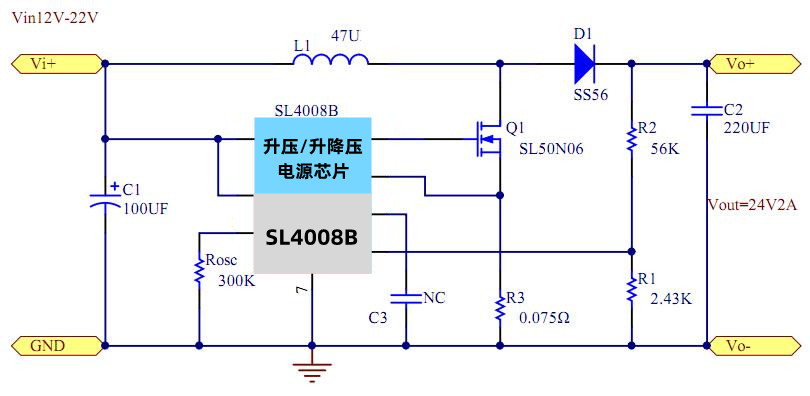

二、典型应用与设计要点 1. 关键电路设计

• ‌输出电压设置‌：通过VFB引脚分压电阻（R1、R2）调节，公式为 Vo​=R1R1+R2​×1V（VFB基准电压1V）。
• ‌频率配置‌：ROSC引脚接地时默认450kHz，外接电阻可精确设定频率（Fs​=ROSC​+1.08×1054.83×107​）。

2. 应用场景

• ‌车载适配器‌：宽电压输入兼容车辆电池波动，内置保护功能提升可靠性。
• ‌手持设备供电‌：轻载高效特性延长电池续航，SOP8封装节省空间。

三、封装与极限参数

• ‌封装形式‌：SOP8，紧凑设计适合高密度PCB布局。
• ‌极限参数‌：
  • 工作温度：-20℃~85℃
  • 静电防护：2000V（人体模型）
  • 最大功耗：0.8W（SOP8封装）

结语

SL4008B以高集成度、灵活配置和多重保护功能，为工程师提供了高效可靠的电源管理方案。其设计兼顾性能与成本，尤其适合需要宽电压输入和高效率转换的应用场景。
