SL3150H：高性能150V/0.6A开关降压型转换器解析与应用指南

引言‌ 在电源管理领域，高效、稳定的DC-DC转换器是各类电子设备的核心组件。SL3150H作为一款内置150V高压MOSFET的开关降压型转换器，凭借其宽电压范围、多重保护机制及低功耗特性，成为电动工具、备用电源等场景的理想选择。本文将深入解析其技术特点、工作原理及典型应用方案。

‌

一、核心特性与优势‌

1. ‌高性能参数‌

o ‌宽输入电压范围‌：10V至150V，适应复杂供电环境。

o ‌大电流输出‌：支持最大0.6A电流，满足中功率需求。

o ‌高效转换‌：120kHz开关频率结合轻载降频技术，优化全负载效率。

2. ‌集成化设计‌

o 内置150V MOSFET，简化外围电路设计。

o 固定5V输出电压，减少调试复杂度。

3. ‌多重保护机制‌

o ‌安全防护‌：过温保护（150℃关断）、短路保护、VCC欠压锁定（4.3V阈值）。

o ‌可靠性增强‌：软启动功能防止电流过冲，开环保护避免异常工况损坏。

二、关键技术解析‌

1. ‌高压启动与自供电‌ 通过SW引脚实现高压启动，VCC电压达7.2V时关闭内部调节器，低于6.9V时重新充电，仅需微法级电容即可稳定供电，降低系统成本。

2. ‌自适应控制策略‌

o ‌软启动‌：关断时间从48μs逐步缩短至12μs，平滑启动。

o ‌过载保护‌：反馈电压低于3.4V持续220ms触发保护，避免误判。

3. ‌热管理设计‌ 结温超过120℃时自动降功率，150℃强制关断，温度回落至120℃以下恢复工作，确保高温可靠性。

‌

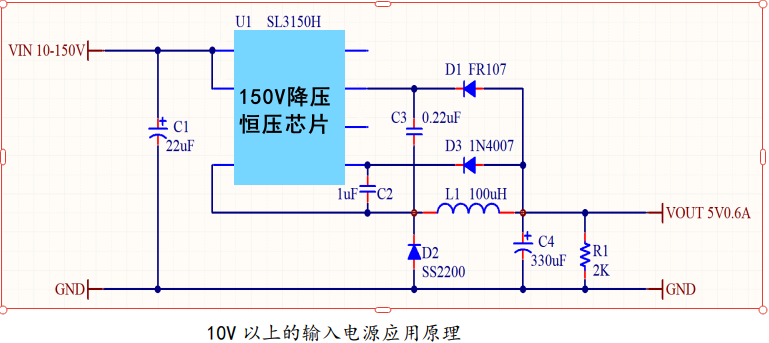

三、典型应用场景‌

1. ‌电动交通工具‌ 适用于电动自行车、平衡车的电源系统，耐受宽电压波动。

2. 工业设备‌ 为电动工具提供稳定5V电源，抗干扰能力强。

3. ‌网络设备‌ 兼容以太网供电（PoE）需求，支持远程设备供电。

‌

结语‌ SL3150H通过高集成度与智能化保护功能，显著提升了电源系统的可靠性与能效。其灵活的设计适配多种高压输入场景，是工程师开发高效电源解决方案的优选器件。

功能描述

SL3150H 是一款用于开关电源的内置 150V 高压 MOSFET 的 DC-DC 控制器。内置高压启动和自供电功能，可满足快速启动和低待机功耗要求。具有自适应降频功能，可进一步优化轻载条件下 的转换效率。芯片内置软启动功能，能减小器件应力，有效防止电感电流过冲。SL3150H 内部还集成了各种异常状态的保护功能，包括 VCC 欠压锁定，输出过载保护，过温保护，短路保护等。
