打嗝式过流保护电路剖析

​过流保护模式一般可分为打嗝模式（自恢复）和直接切断模式（自锁）。

（1）若处于打嗝模式，过流时马上切断负载，延时后又给负载供电，如此反复。只有负载异常条件移除，才可以自动恢复正常工作。

（2）若处于直接切断模式，负载异常条件移除后，一般会提供类似 Enable 引脚用于恢复。

本内容主要描述打嗝式过流保护，又被称为自恢复过流保护，其电路原理如下图1.1 所示。

图1.1 打嗝式过流保护电路

上电稳定后，12V 电源经过电阻R1 给到 Q2 的栅极，大于 Vgs(th) 而导通，负载RL 与 Rshunt 流过电流。

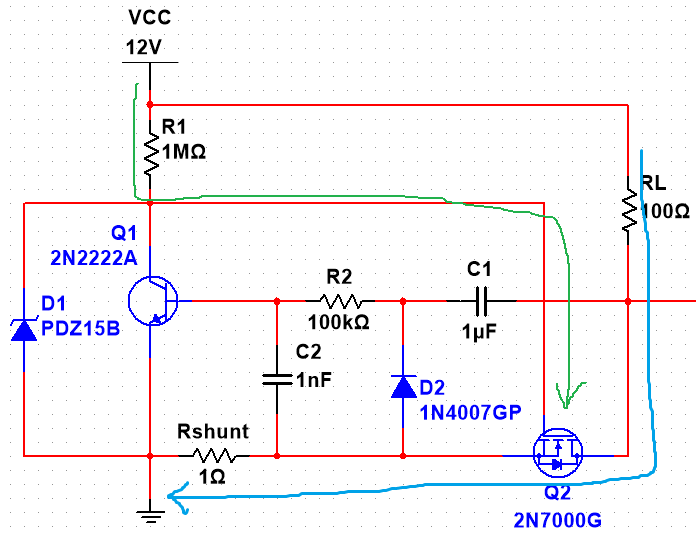

图1.2 上电时电流路径

当负载低至 20Ω 时，其流过的电流 12V/20Ω = 0.6A，那么落在 Rshunt电阻上的电压为 0.6A*1Ω = 0.6V。

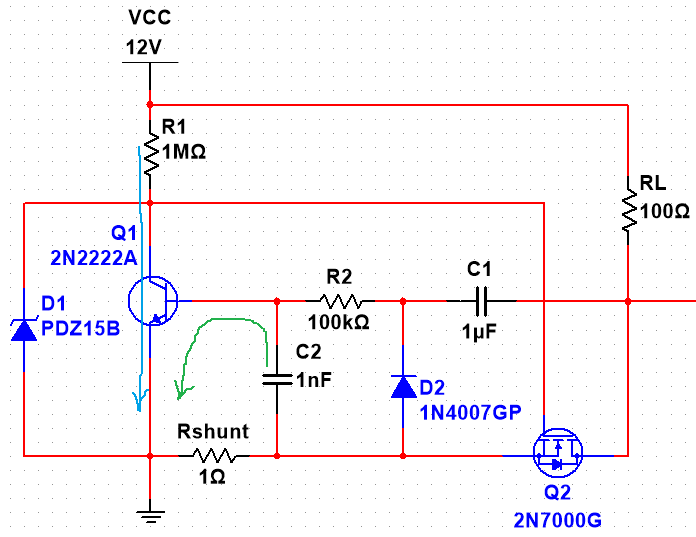

图1.3 Q1导通路径1

由于电容C2 两端电压不能突变，C2 的上端此时达到 0.6V。又由于 Q1 的 C极电阻R1 很大，三极管Q1 很容易饱和导通。Ic 的电流特别小，那么 βIb > Ic 就很容易达成。电容C2 电容量很小，对 Q1 的 be结放电时间很短。

Q1 导通后，Q2 就会截止。电容C1 右端电压上升，C1 两端电压不能突变，给到 R2 与 C2，C2电容很小，这里忽略。三极管Q1 维持饱和导通，形成类似正反馈的过程。

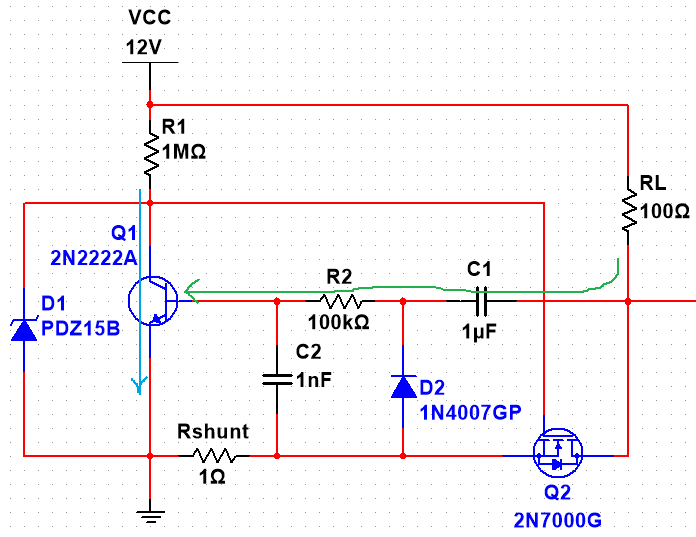

图1.4 Q1导通路径2

只有当 C1 对 R2 放电结束后，三极管Q1 才能截止，Q2 导通，电容C1 左负右正。C2 两端电压经过 D2 快速放电。

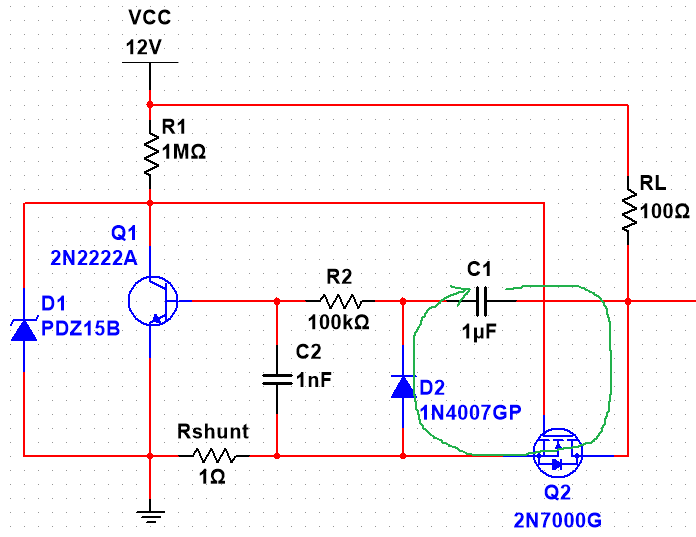

图1.5 C1放电路径

处于过流状态的波形如下图1.6。

图1.6 过流打嗝仿真

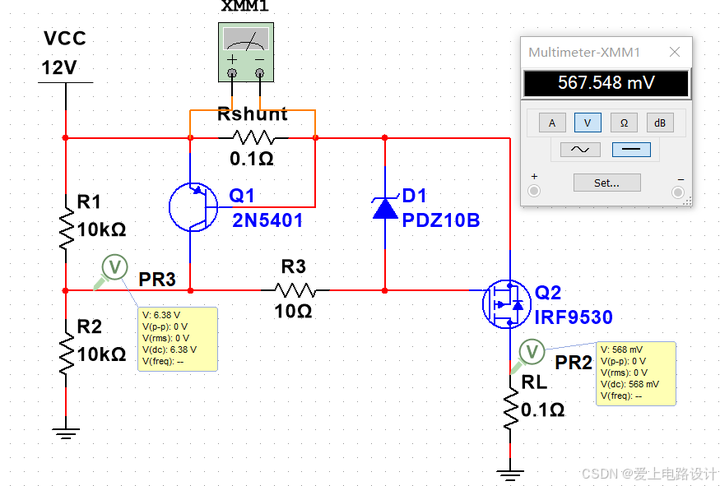

较为简单的打嗝式过流保护电路：

当流过电阻Rshunt 的电流足以使 Q1 的 be 两端电压达到 -0.6V 左右时，Q1三极管就会导通，促使 Q2 截止。
