hysAnalyser --- 支持文件转播UDP/RTP实时流功能

摘要

本文主要介绍 hysAnalyser 支持文件转播 UDP/RTP 实时流功能，满足用户分析ts时间戳PCR，码率平稳等基本指标，提供基本操作指引、实际案例说明。

在业务较为简单的场景下，本功能做为工作调试，甚至商用的UDP或RTP直播源。

现将 hysAnalyser 新版本(v1.1.002)发布给网友使用，希望能帮助到更多音视频开发的爱好者。

使用过程中，若遇到问题请您通过 Github官方地址--hysAnalyser 提issue反馈！

TS流 UDP/RTP播放核心概念

1. 传输基础
2. TS流：数字电视标准容器（188字节/包），封装音视频/PCR时钟/节目信息。
3. UDP传输：低延迟但不可靠，适合实时流媒体。
4. RTP封装：在UDP上添加时序标记（时间戳、序列号），实现流同步与丢包检测。

一、TS时间戳的核心作用

1. PCR（节目时钟参考）
2. 功能：传递发送端27MHz系统时钟值，接收端通过锁相环同步本地时钟。
3. 重要性：时钟失步会导致音画不同步或缓冲溢出。
4. PTS/DTS（显示/解码时间戳）
5. PTS：控制帧的渲染时刻；DTS：控制帧的解码顺序（B帧需重排序）。
6. 同步机制：接收端依据同步后的时钟按PTS严格渲染音视频。
7. RTP时间戳
8. 映射关系：基于90kHz时钟（=27MHz/300），与TS内PTS同源。
9. 核心价值：跨网络重建时序，实现多流（音/视）同步。

总结：PCR同步时钟 → PTS/DTS控制解码渲染 → RTP时间戳对齐网络流时序。

二、流码率稳定的重要性（数字电视业务）

1. 传输层需求
2. 广播信道（如DVB）采用固定带宽复用，突发码率会侵占其他流带宽。
3. IPTV中码率突变引发网络拥塞，加剧丢包。
4. 接收端缓冲管理
5. 高码率突发 → 缓冲区溢出 → 丢帧/马赛克；
6. 低码率时段 → 缓冲区饥饿 → 播放卡顿。
7. 时钟同步依赖
8. PCR插值依赖稳定传输速率，码率波动导致时钟同步误差。

结论：恒定码率（CBR）是数字电视传输的基石，确保服务质量与无缝切换。

三、RTP打包TS规范与业务应用

1. 打包规范（RFC 3550/2250）
2. 封装：单RTP通常包含7个完整TS包（避免分片，总长小于MTU）
3. 时间戳：90kHz基准，标记首TS包数据的采样时刻。
4. 连续性：保留TS包内部计数器，联合RTP序列号检测丢包。
5. 业务场景 主流应用：IPTV直播（UDP组播）、互联网直播推流、广电信号传输。
6. 协议优势：低延迟（小于2秒），支持大规模组播分发。

工具概述

hysAnalyser 是一款专业 MPEG-TS 数据分析工具，定位于

1）音视频开发和测试人员：和MEPG-TS有关开发、调试、测试辅助；

2）和MPEG-TS相关业务系统的运维人员：如数字电视、OTT、互联网流媒体等领域，协助用户跟踪和分析查错和定位TS数据、DVB业务数据表问题，并且还可以支持定制化的MPEG-TS素材制作和转存。

关于它的完整介绍，作者写过综述，有兴趣的可以访问如下地址（包含授权注册说明）：

知乎：hysAnalyser v1.1.002版本发布

腾讯云：TS流分析专栏 https://cloud.tencent.com/developer/column/105278

1. 功能介绍

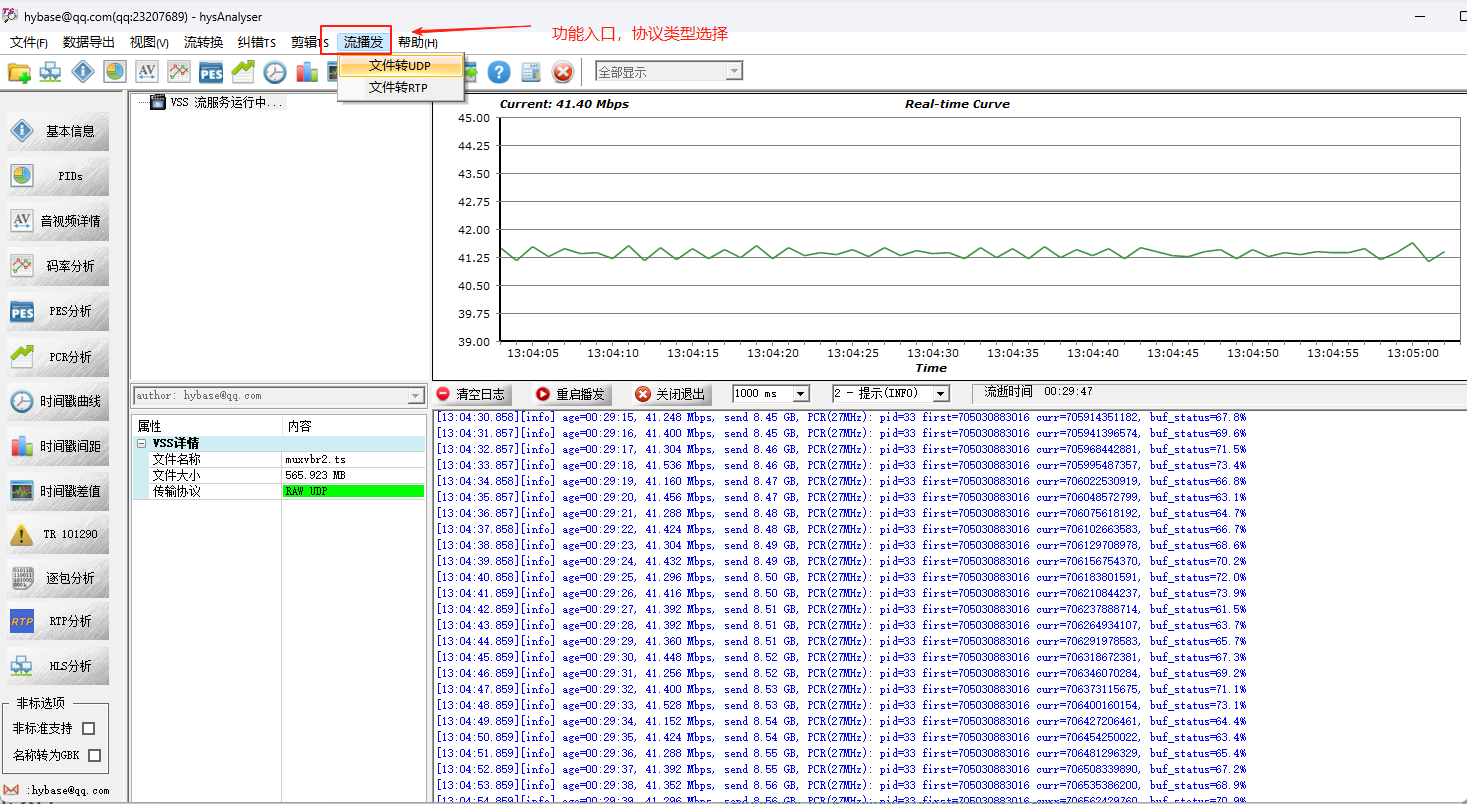

1.1. 功能入口

1.2. 基本界面

暂时支持 IPV4 组播和单播 功能（IPV6后续增补）

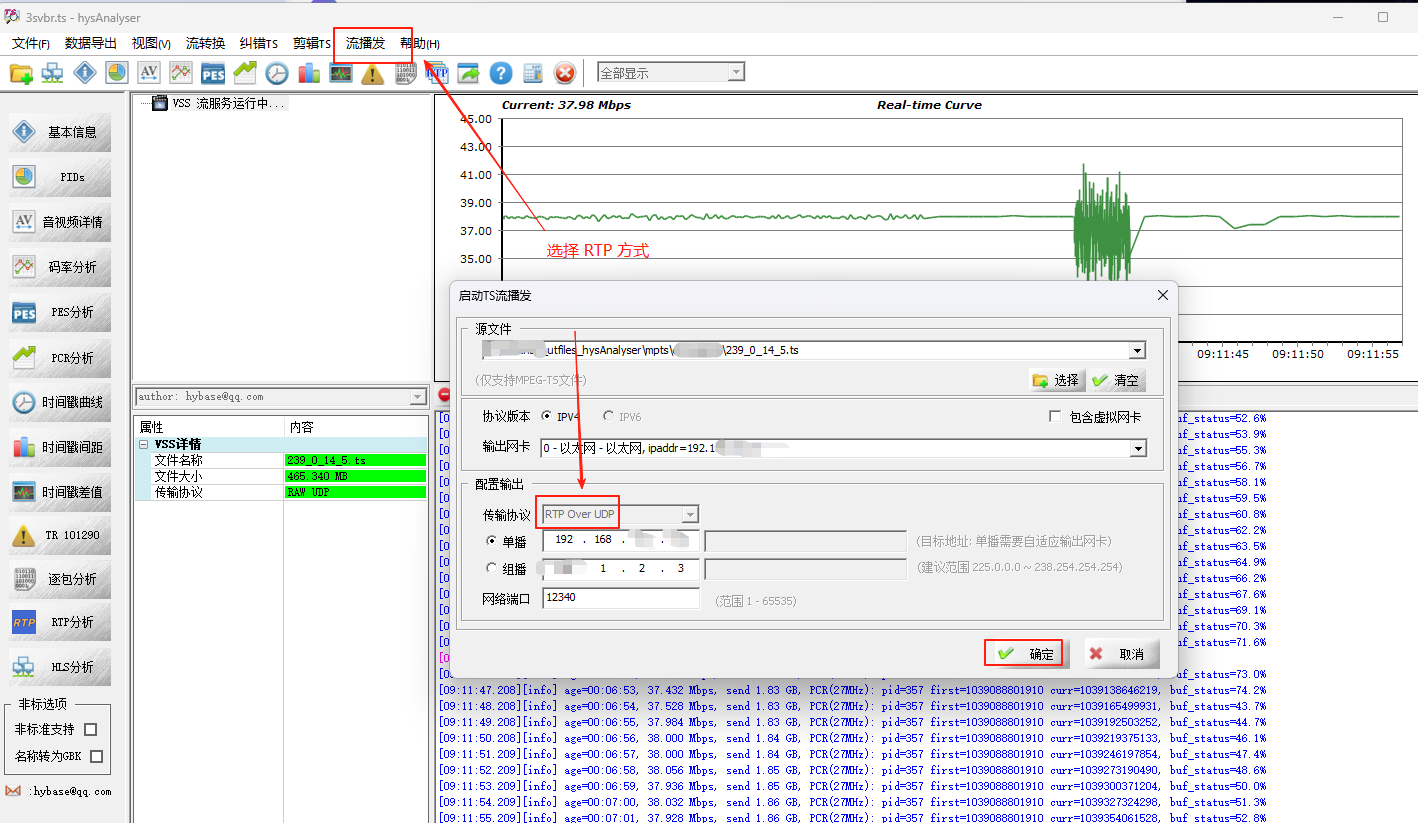

1.3. 播发操控

主要支持

1. 输出码率实时曲线，统计周期可设置，有效范围 50,200,500,1000 单位毫秒
2. 运行日志，提供基本状态和数据呈现，满足观察PCR变化等关键信息
3. 支持从头重播，满足特定需要时，不用关闭重建任务。直接从文件头重新播发。
4. 日志可以清空

1.4. 功能验证

方式一、通过VLC/Potplayer等常用视频播放工具验证

如前面图示。

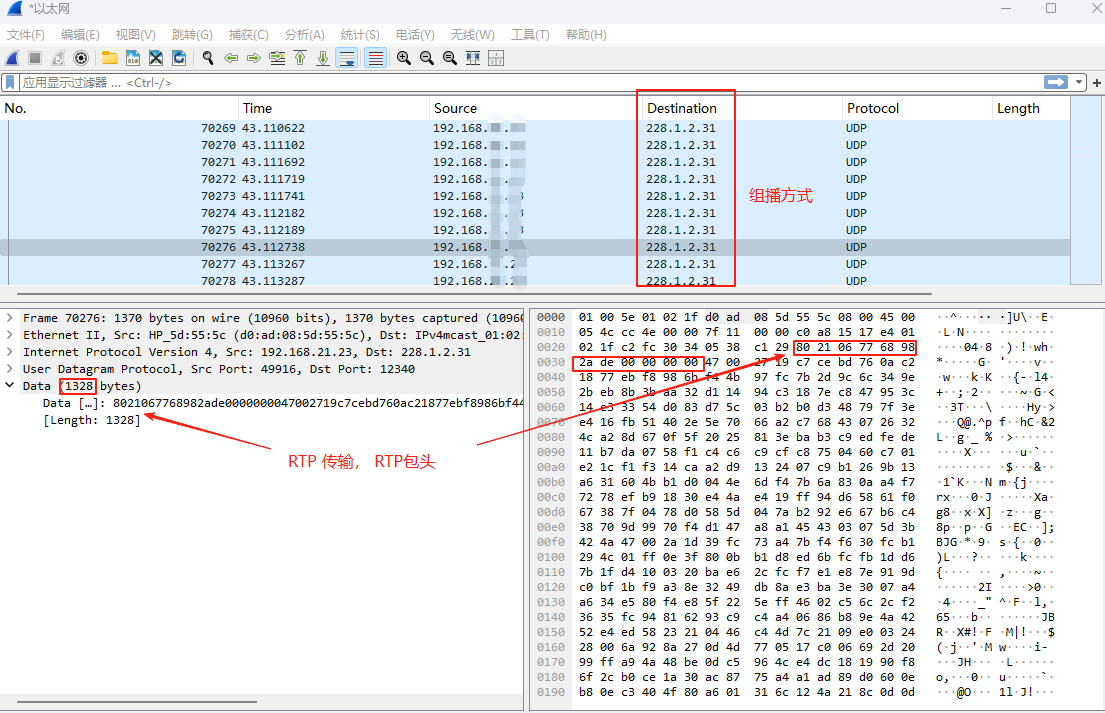

方式二、网络抓包

完善和补充说明

如果您验证RTP/UDP流播发遇到问题，欢迎联系笔者(hybase@qq.com)。

软件下载

方式一

Github地址 https://github.com/zymill/hysAnalyser

方式二

百度盘下载地址 https://pan.baidu.com/s/15EtyxUBhvokfXC2rJp_smQ?pwd=mpts
