proteus下载安装教程及汉化教程（附详细图文讲解）

一、Proteus 软件介绍

Proteus 是一款专业的 EDA 工具，主要用于 PCB 设计、电路模拟和单片机仿真。无论是电子专业学生做课程设计、电路实验，还是工程师进行工业级电路开发，都能借助它完成从原理图绘制到 PCB 布局的全流程工作，是电路设计的高效助手。

二、Proteus 安装包下载

Proteus下载链接：https://pan.quark.cn/s/f4a4b8b6f0ba

三、Proteus 安装步骤（以 8.17 版本为例）

（一）安装前准备

• 关闭杀毒软件和防火墙，防止误删安装文件；
• 预留至少 2GB 磁盘空间，建议安装在 D 盘或非系统盘。

（二）具体安装流程

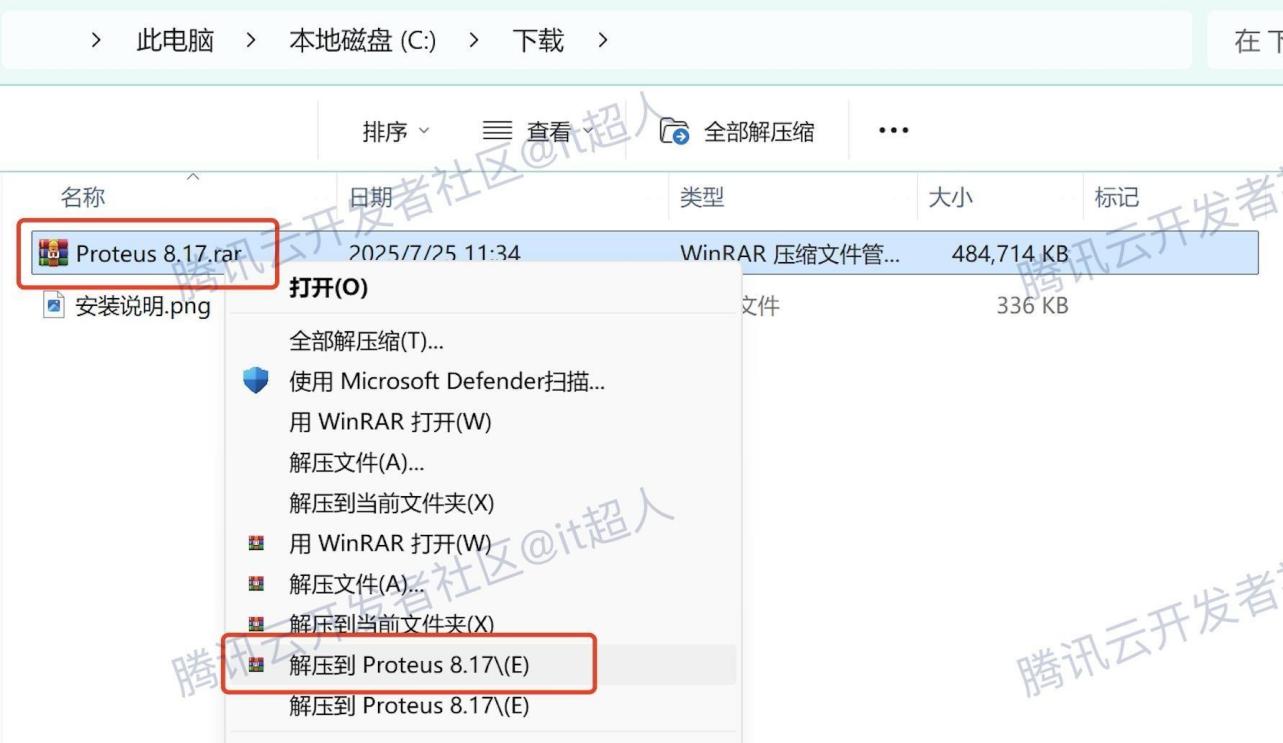

1. 解压安装包：找到下载的 Proteus 安装包，右键点击 “解压到当前文件夹”，等待解压完成。

proteus安装教程及汉化教程

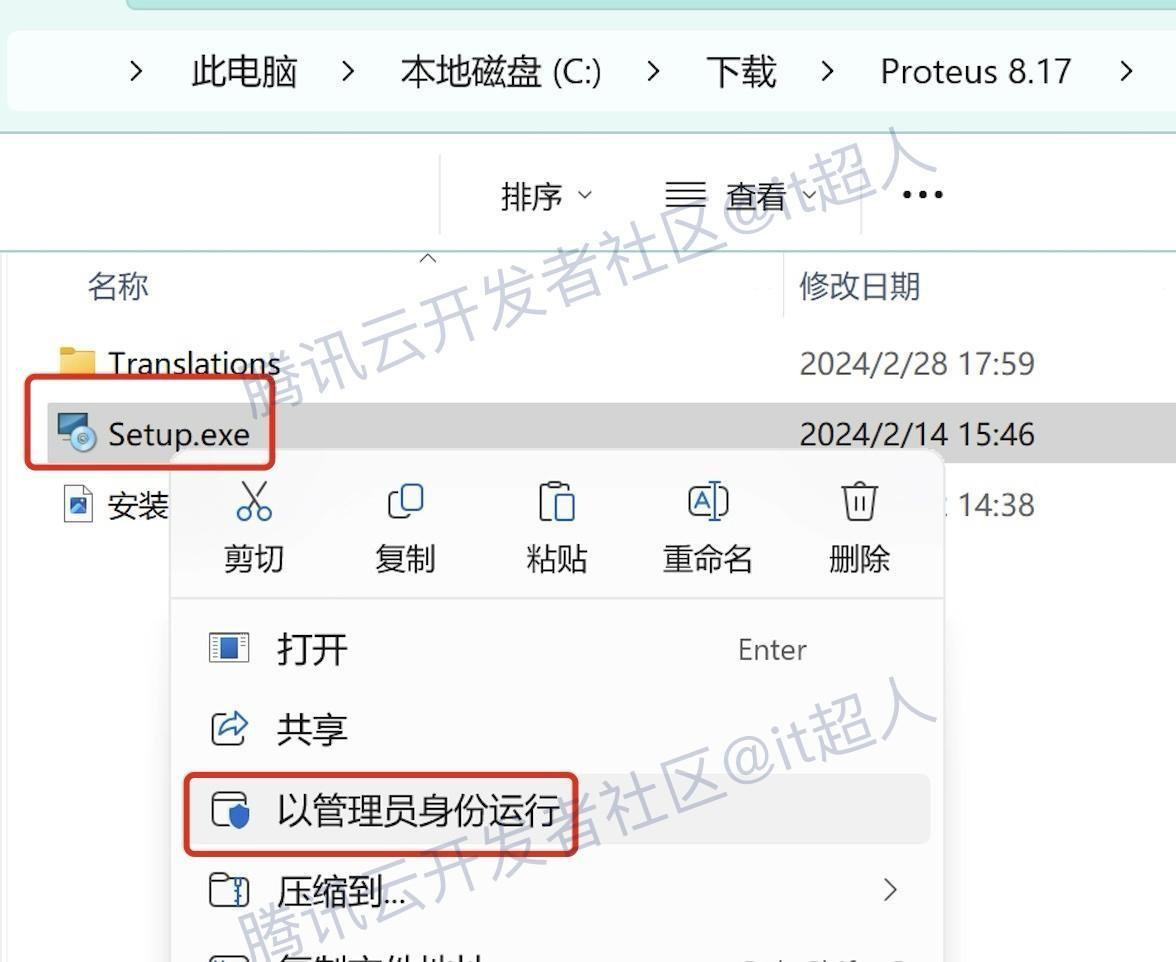

1. 运行安装程序：进入解压后的文件夹，找到 “Setup.exe”，右键选择 “以管理员身份运行”，启动安装向导。

proteus安装教程及汉化教程

1. 同意许可协议：在安装向导中勾选 “我接受许可协议中的条款”，点击 “Next”（不同版本界面略有差异，按提示操作）。

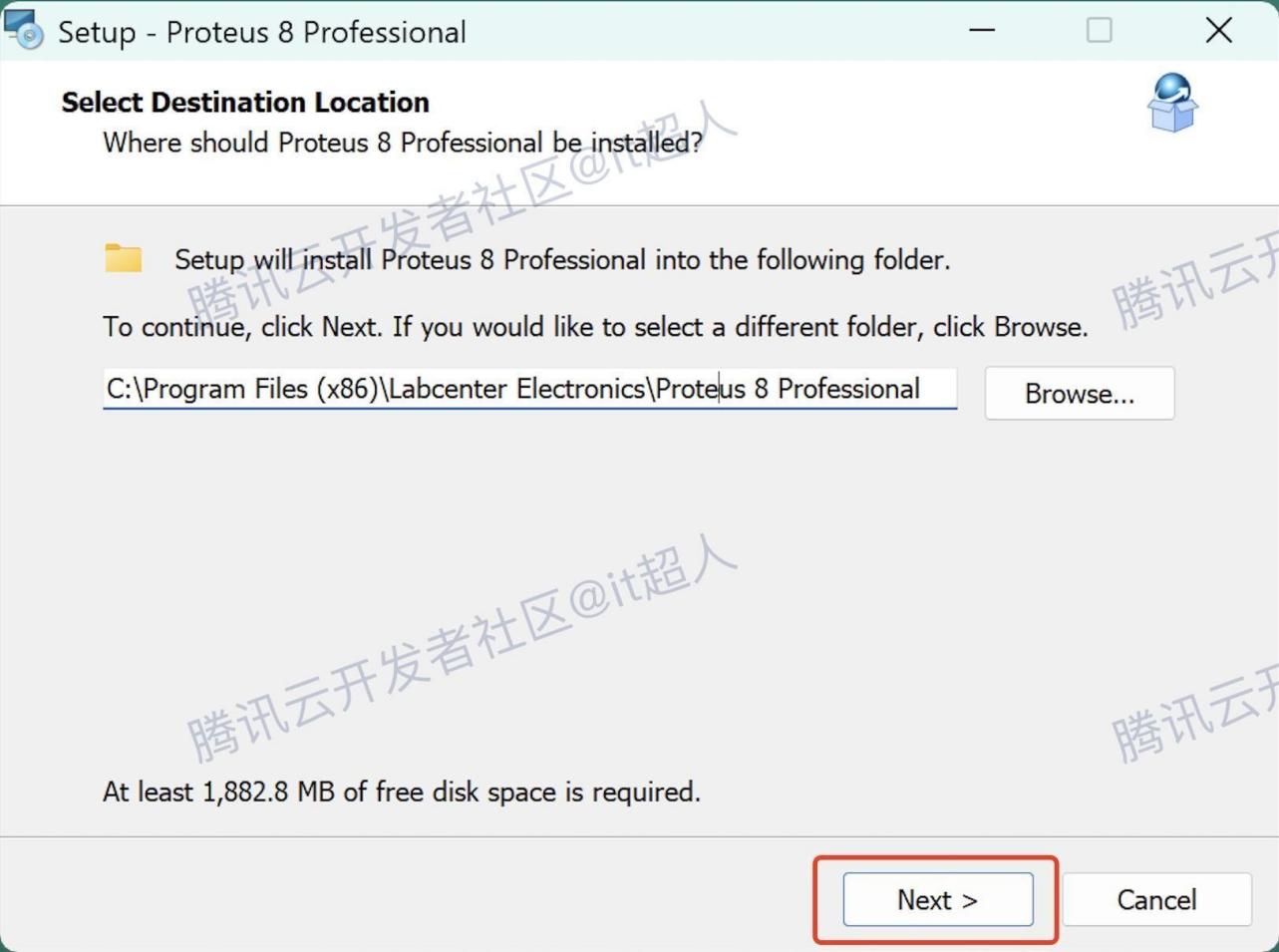

2. 选择安装路径：点击 “Browse” 修改路径，建议为 “D:Files”（纯英文路径，避免中文或特殊符号），设置后点击 “Next”。

proteus安装教程及汉化教程

1. 选择安装组件：保持默认组件勾选（包含原理图设计、仿真引擎等），点击 “Next”。

proteus安装教程及汉化教程

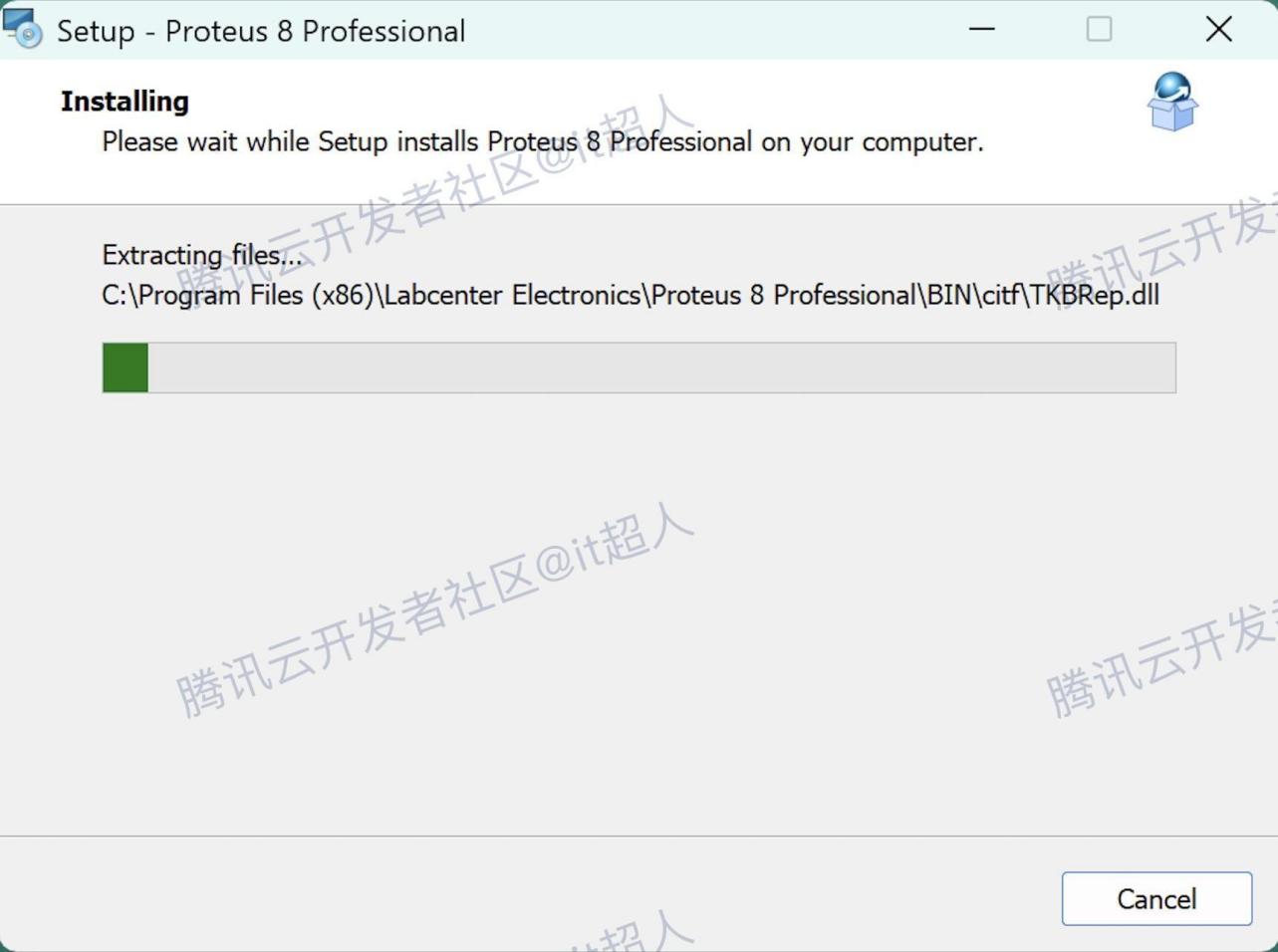

1. 开始安装：点击 “Install”，等待 5-10 分钟（根据电脑配置而定）。

proteus安装教程及汉化教程

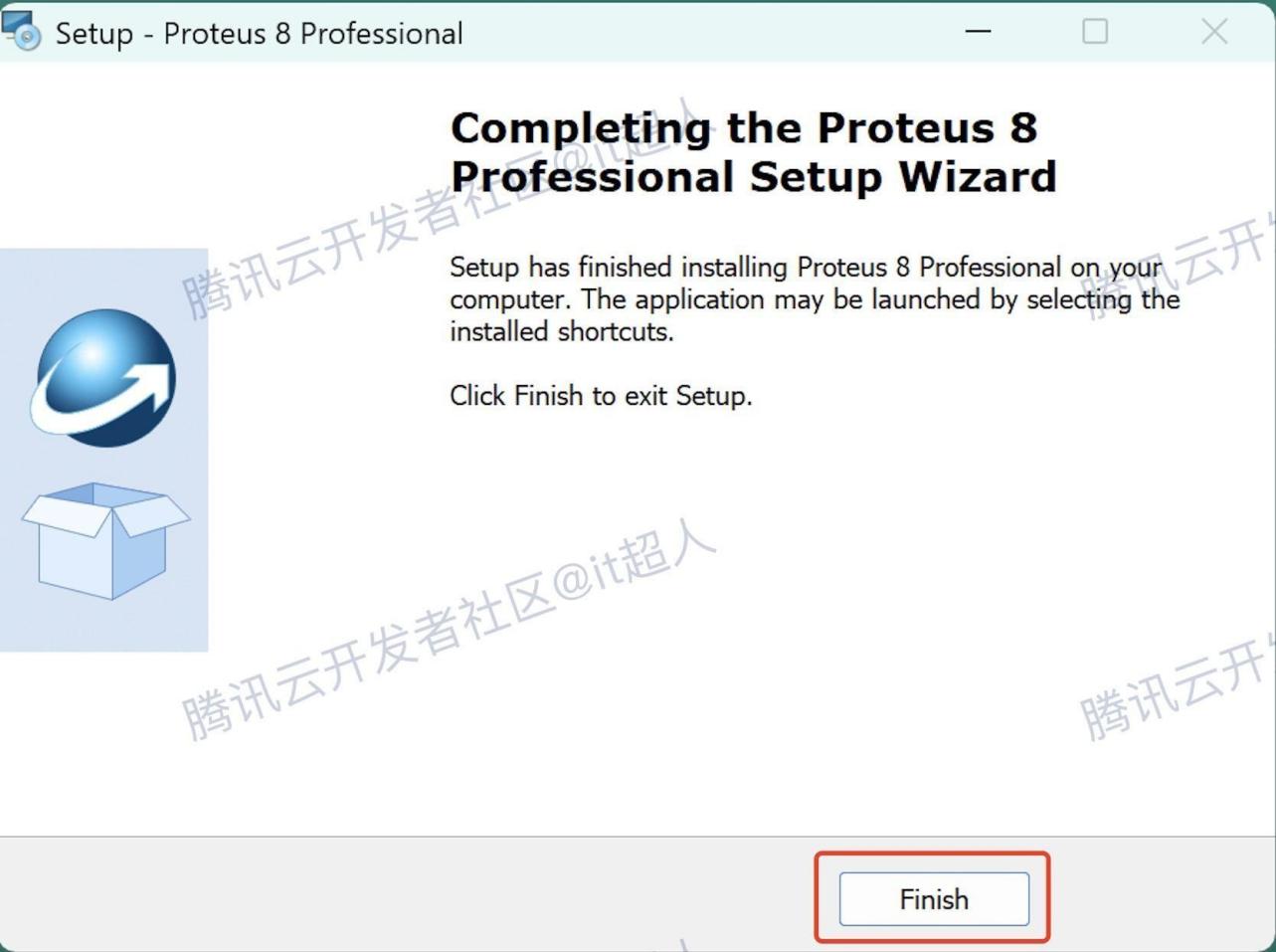

1. 完成安装：安装结束后点击 “Finish”，若提示重启，选择 “稍后重启”。

proteus安装教程及汉化教程

四、Proteus 汉化方法

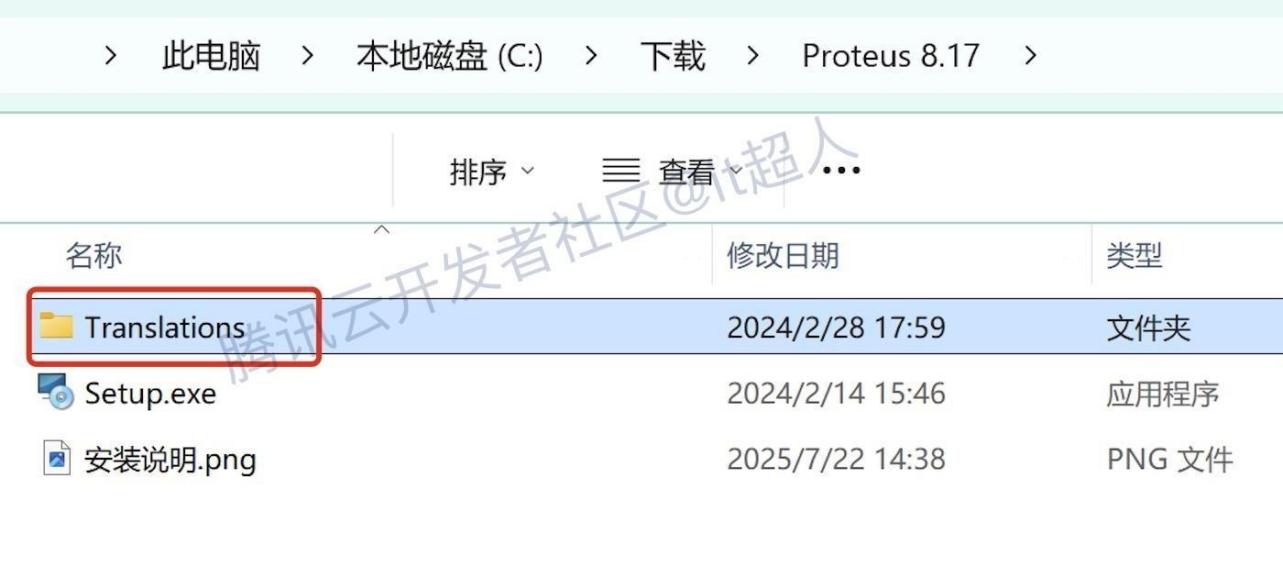

1. 找到 Proteus 打开汉化包，复制 “Translations” 文件夹；

proteus安装教程及汉化教程

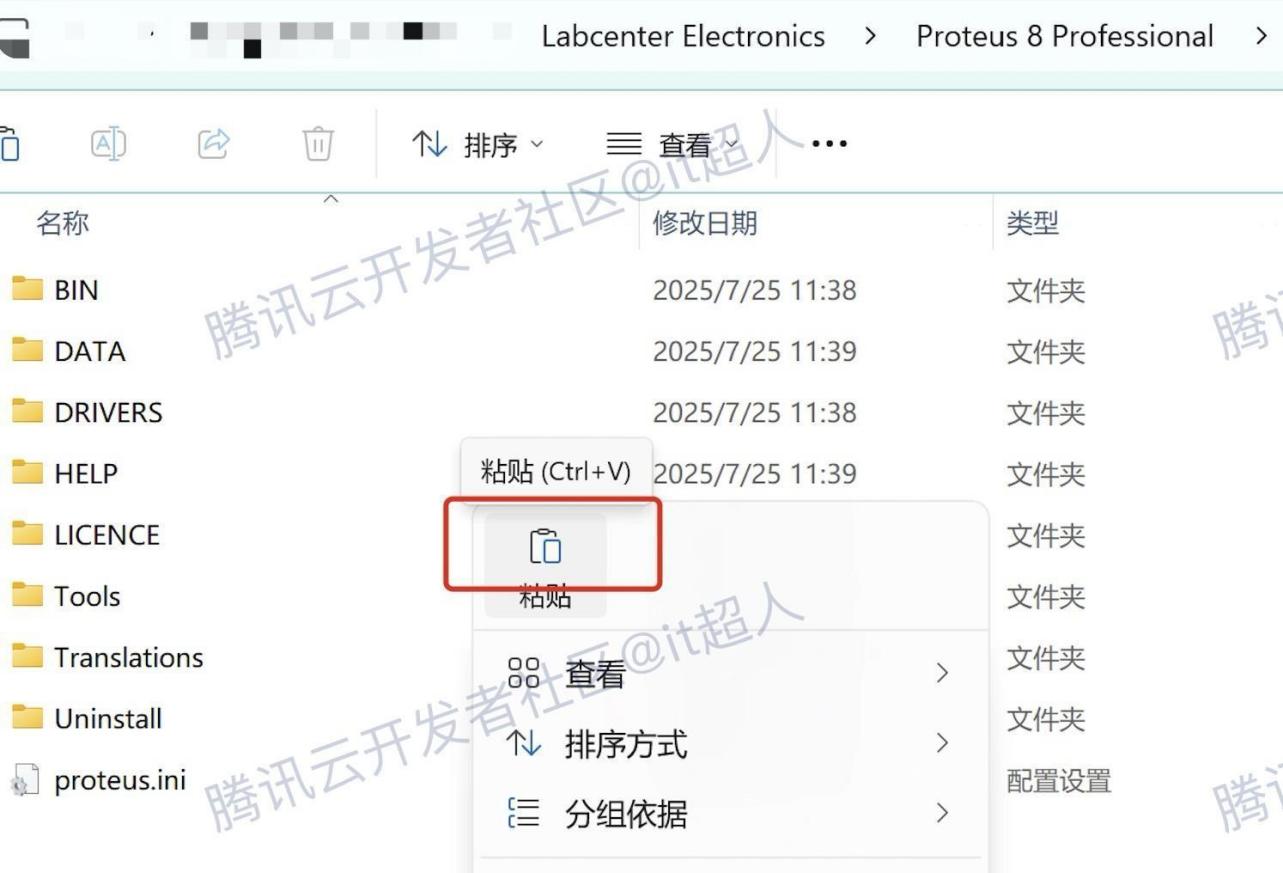

1. 进入 Proteus 安装目录（如 “D:Files”），在空白处右键粘贴，提示替换时点击 “是”；

proteus安装教程及汉化教程

1. 启动 Proteus即为中文界面。 proteus安装教程及汉化教程

五、Proteus 基本使用教程

（一）Proteus创建新项目

1. 打开 Proteus 软件，点击 “File”→“New”→“Project”；
2. 输入项目名称，选择保存路径，点击 “Next”；
3. 选择 “Default” 模板，点击 “Finish”，完成新项目创建。

（二）Proteus绘制原理图

1. 点击左侧工具栏的 “Component Mode”（元件模式）；
2. 在弹出的 “Pick Devices” 窗口中，搜索所需元件（如电阻搜 “Resistor”），选中后点击 “OK”；
3. 将元件放置在画布上，右键可旋转、移动元件；
4. 点击 “Wire Mode”（连线模式），连接元件引脚，完成原理图绘制。

（三）Proteus电路仿真

1. 绘制好原理图后，点击底部的 “Run Simulation” 按钮；
2. 观察电路中元件的工作状态，如 LED 是否点亮、仪表是否有读数等；
3. 点击 “Stop Simulation” 按钮可停止仿真。

（四）Proteus生成 PCB 图

1. 在原理图界面，点击 “Design”→“Update PCB Document”；
2. 进入 PCB 编辑界面，合理布局元件；
3. 点击 “Auto Route”→“All” 进行自动布线，也可手动布线；
4. 布线完成后，点击 “File”→“Save” 保存 PCB 图。

六、Proteus 安装及使用常见问题

1. 安装时提示 “缺少.NET Framework”：百度搜索 “.NET Framework 4.8”，下载安装后重启电脑，再安装 Proteus。
2. 双击安装程序无反应：确认安装包解压完整，右键安装程序点击 “属性”，在 “兼容性” 中勾选 “以兼容模式运行（Windows 10）” 后重试。
3. 汉化后界面乱码：检查汉化包与 Proteus 版本是否匹配，重新复制 “Translations” 文件夹到安装目录并覆盖。
4. 仿真时电路无反应：检查元件连接是否正确，元件参数是否设置合理，重新绘制或修改参数后再仿真。
5. 生成 PCB 图时元件缺失：确保原理图中所有元件都有对应的 PCB 封装，在 “Library” 中添加缺失封装后重新更新 PCB。

七、Proteus 使用小技巧

1. 善用快捷键：放大画布按 “Ctrl++”，缩小按 “Ctrl+-”，复制元件按 “Ctrl+C”，粘贴按 “Ctrl+V”。
2. 自定义元件库：将常用元件添加到自定义库，方便下次快速调用。
3. 保存模板：将常用的电路结构保存为模板，下次创建项目时直接使用，提高效率。
