联想拯救者Y7000黑屏维修

1、故障现象

正常开机后，突然黑屏，可以听到开机的声音，Num Lock 与 CapsLk 可切换。

使用 HDMI 连接到另外一个显示屏上，可以正常显示。初步判断：屏线或屏损坏，屏线采用万用表测试。

2、机型

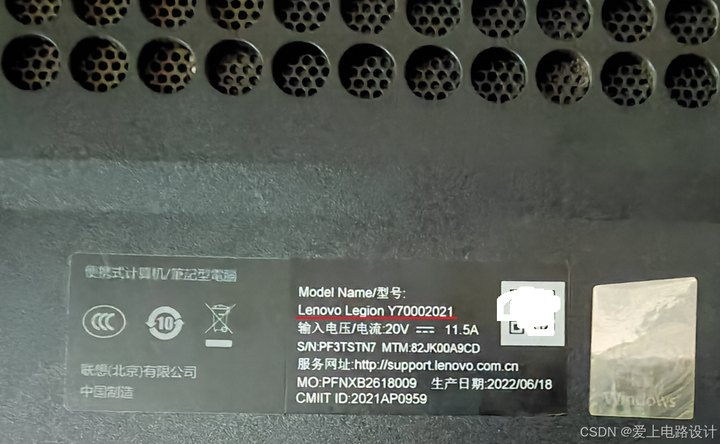

后盖上的型号：Y70002021，由于只拆了后盖（下称 D壳），没有拆卸散热器，未获取到具体的板号。通过联想官方物料编码规则及代工厂标识符分析，该设备由纬创（Wistron）代工。

​配置参数：【联想拯救者Y7000 2021参数】联想拯救者Y7000 2021系列笔记本电脑参数

3、拆机

1）D壳的拆卸

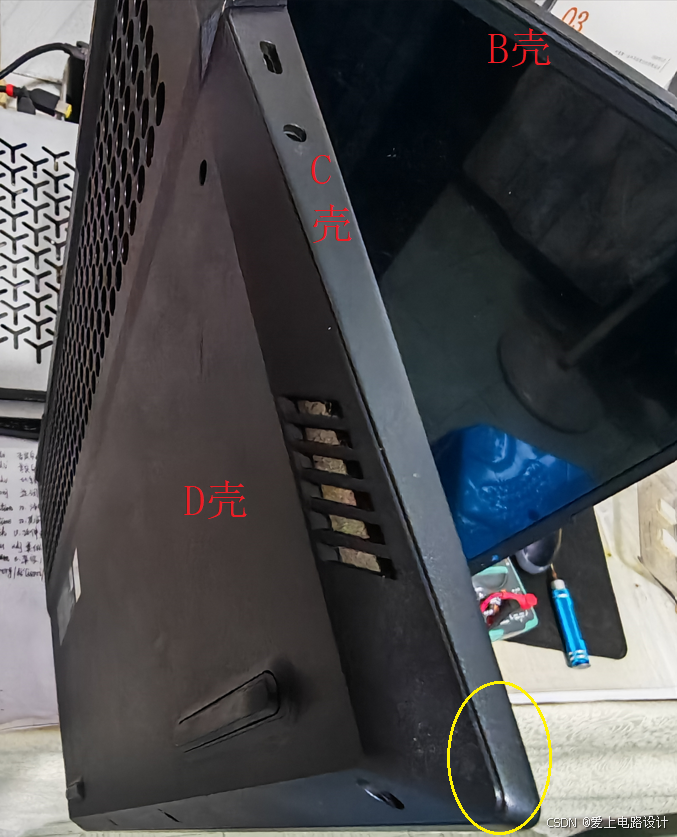

将电脑打开约 45°，放置于桌面上，从拐角处使用塑料撬片开一点口。顺着开口就能比较容易的拆下 D壳，实在没有工具长指甲也可以。

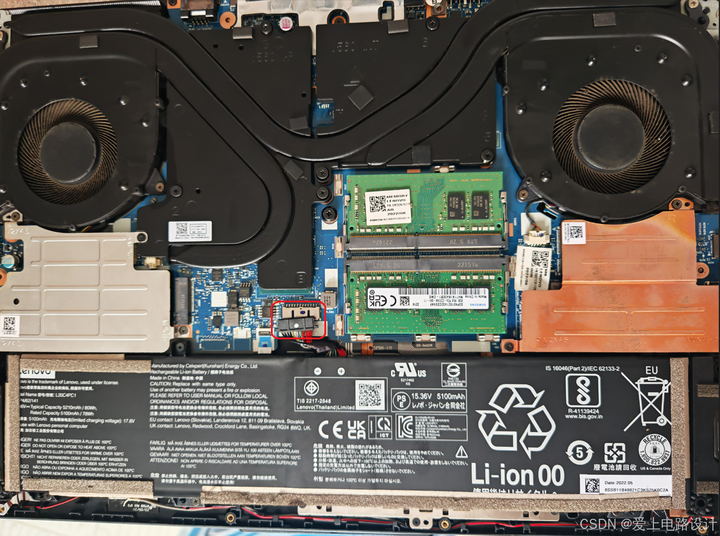

以防万一，需要褪去电池连接，将连接器往下拉（无卡扣）。

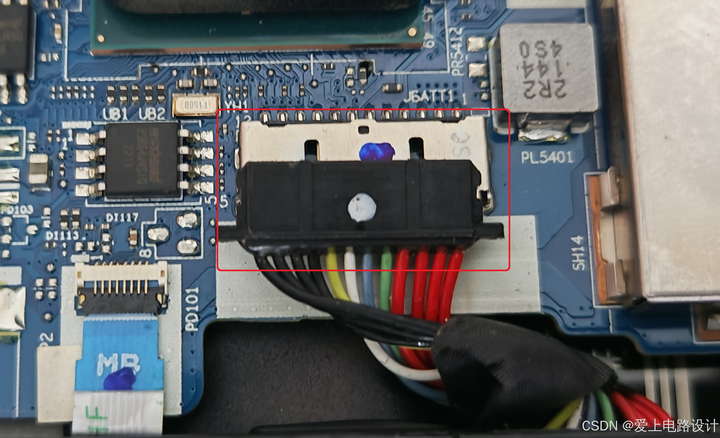

电池连接处细节图：

2）B壳的拆卸

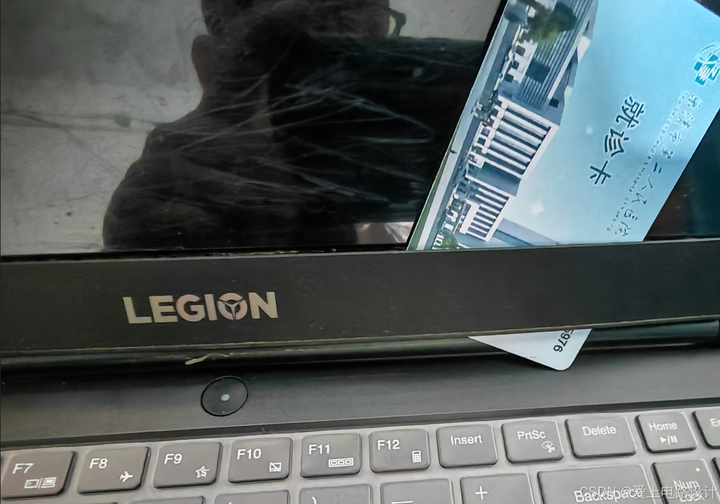

使用吹风机热风对四周进行加热，就诊卡插入 B壳的下边缘。切记不能太用力，只要把卡扣从 A壳（上盖）中脱出即可，否则很容易断裂。

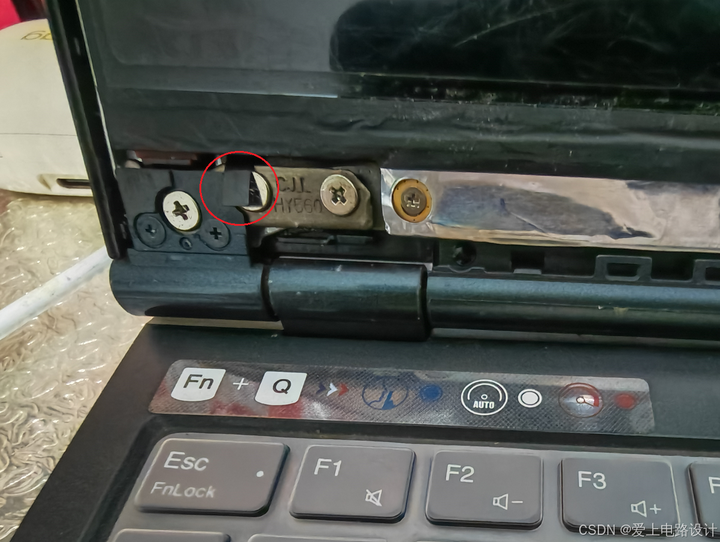

将易拉胶轻轻往外拉，两边都有，原装屏上方还有两个头。

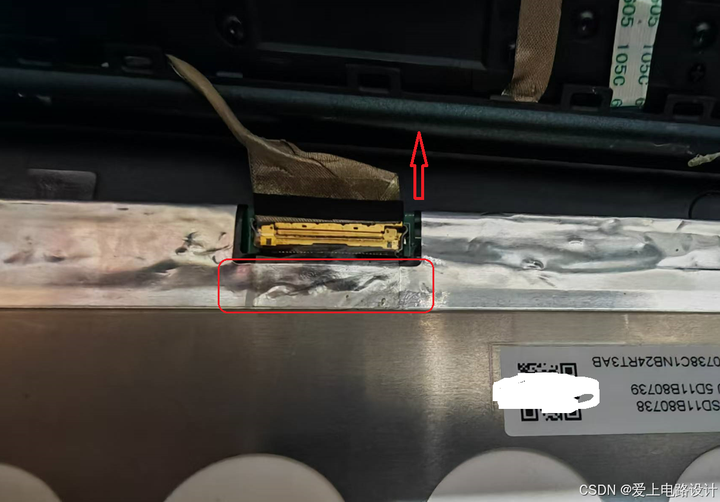

显示屏平放于键盘上面，撕下胶带水平往后拉（无卡扣），即可断开屏线连接器：

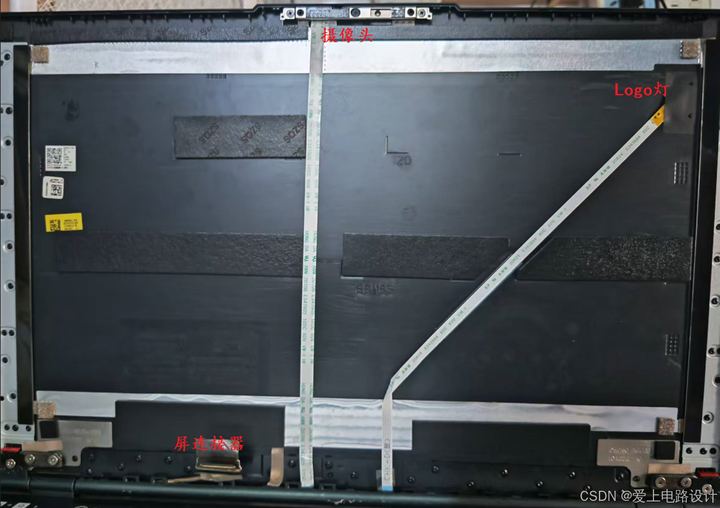

拆下显示屏后：

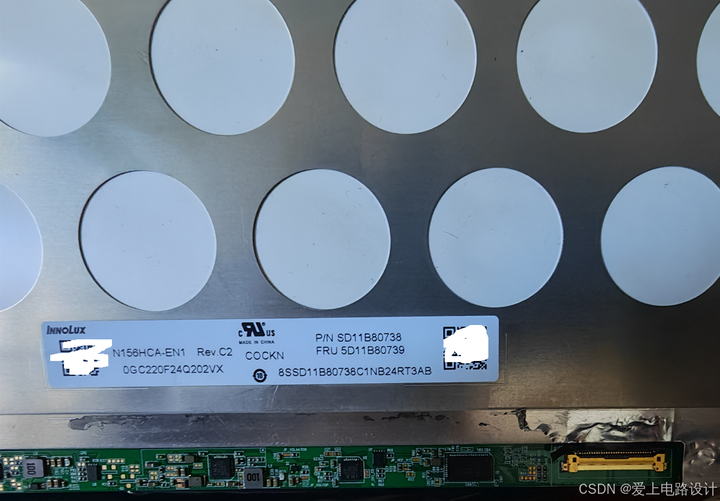

​原装屏型号：

4、更换显示器

外购的显示屏：

也可以选择144HZ刷新率的中高端屏，300多元，还要换屏线几十块（某宝搜Y7000 144HZ屏线）。

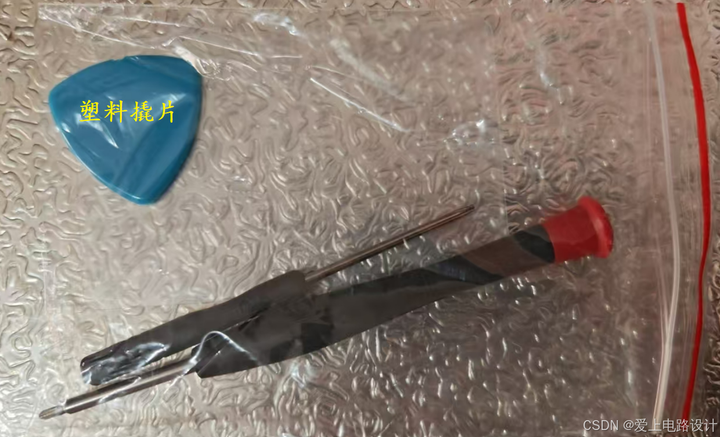

商家附送工具与易拉胶：

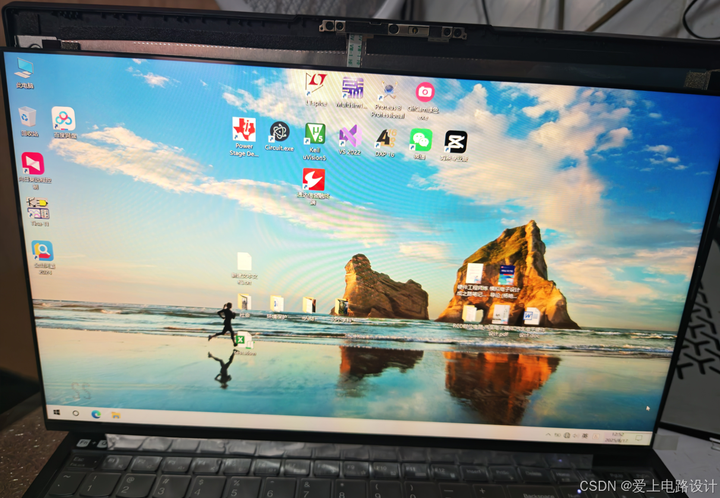

​插好屏连接器后开始试机，确保所购屏的完好性。

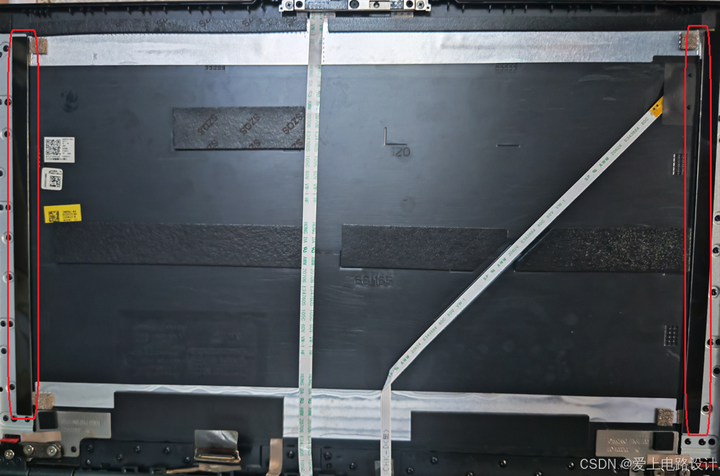

然后再将易易拉胶在红色框内，如下图所示。

​将屏的位置对好，贴在 A壳上即可。最后安装 B壳，连接电池再安装 D壳，完工。

Y70002021_NM-D741图纸、点位与BIOS：https://download.csdn.net/download/liht_1634/91699181。

5、点位图的查看

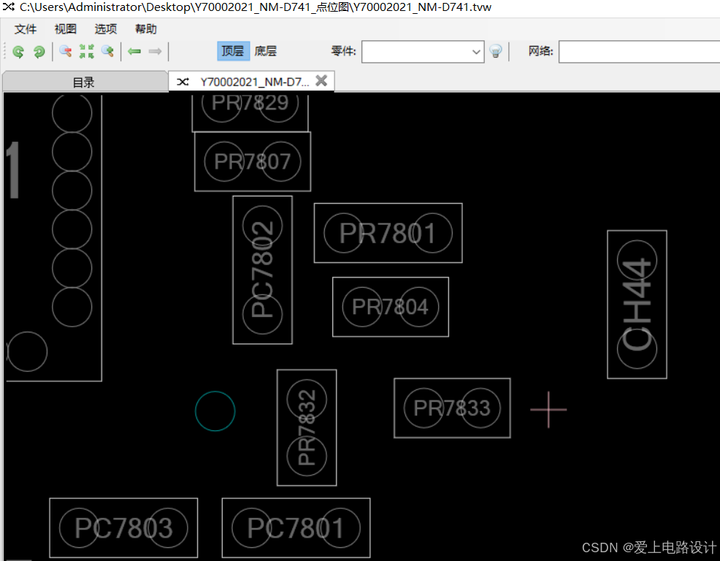

打开点位图的BoardViewer软件：

工具条功能：
