【系统设计与流程图标准化】

系统设计与流程图标准化的步骤

系统设计需要明确目标、模块划分、接口定义、数据流分析。流程图作为可视化工具，需遵循标准化规范（如ISO 5807或UML），确保逻辑清晰且可复用。

案例分析：电商订单处理系统

1. 明确需求：用户下单→库存检查→支付→物流→完成。
2. 模块划分：订单模块、支付模块、库存模块、物流模块。
3. 流程图符号：椭圆形（开始/结束）、矩形（操作）、菱形（判断）、箭头（流向）。

流程图标准化规范

流程图的标准化需遵循以下原则：

• 符号统一：使用国际通用的符号体系，避免自定义图形。
• 层级分明：主流程与子流程分离，通过“跨页引用符”连接。
• 注释完整：每个节点需标注操作说明，判断节点需明确条件分支。

代码（Python实现流程图生成） 使用graphviz库生成标准化流程图：

from graphviz import Digraph

dot = Digraph(comment='Order Process')
dot.node('A', 'Start Order')
dot.node('B', 'Check Inventory')
dot.node('C', 'Process Payment')
dot.node('D', 'Ship Order')
dot.node('E', 'Order Completed')

dot.edges(['AB', 'BC', 'CD', 'DE'])
dot.edge('B', 'C', label='In Stock')
dot.edge('B', 'A', label='Out of Stock')
dot.render('order_flowchart.gv', view=True)

建议

1. 问题引入：简述系统设计的挑战与流程图的价值。
2. 方法论：分点说明设计步骤与标准化规则。
3. 案例展示：附流程图截图与代码片段。
4. 总结扩展：强调复用性与团队协作的重要性。

效果增强技巧

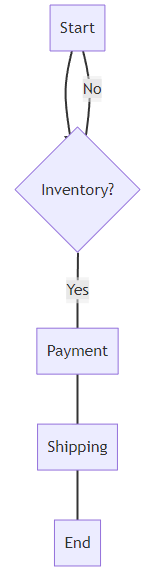

• 使用Mermaid语法嵌入交互式流程图（适用于Markdown博客平台）：
