什么是PTP？深入浅出解析精确时间协议

PTP是什么？——局域网内的“原子钟精度传递者”

PTP，由IEEE 1588标准定义，是一种专门设计用于在分布式系统中通过网络（主要是以太网）同步时钟的协议。其核心目标是提供比NTP更高的时间同步精度。

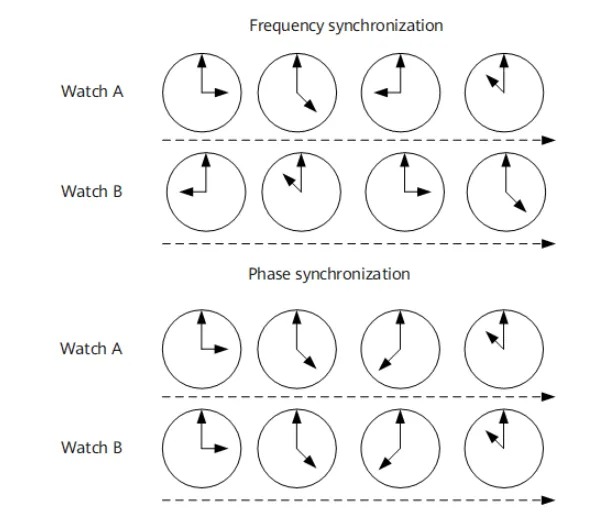

如果NTP是让城市里的大钟楼（服务器）为市民的手表（客户端）提供大致准确的报时，那么PTP则更像是在一个精密的实验室或工厂车间里，用一套高度校准的仪器，确保每一个关键设备上的“秒表”都与中央的“原子钟”达到几乎完全一致。

PTP的关键特征

• 高精度： 这是PTP最显著的特点。通过优化协议设计和依赖硬件时间戳等技术，PTP能够实现亚微秒级（sub-microsecond）甚至纳秒级（nanosecond）的同步精度。
• 局域网优化： PTP主要针对局域网环境设计，充分考虑了局域网的拓扑结构和传输特性。
• 硬件辅助： 为了达到极致精度，PTP强烈推荐（在很多高精度场景下是必须）使用硬件时间戳，即在物理层（PHY）或MAC层捕获PTP消息的发送和接收时刻。
• 最佳主时钟算法(BMCA)： 自动选举网络中的最佳时间源。容错能力强（如果当前主时钟故障，BMCA会自动重新选举出新的最佳主时钟，确保同步不中断）
• 多种消息类型： 通过精确定义的消息交换来实现时间同步和延迟测量。

PTP网络中的“交通协管员”——透明时钟 (TC) 与边界时钟 (BC)

在复杂的网络中，PTP消息可能会经过多个交换机。这些交换机如果不能正确处理PTP消息，就会引入额外的延迟，降低同步精度。为此，PTP定义了特殊的PTP感知交换机：

透明时钟 (Transparent Clock, TC)：

• 作用： PTP消息穿过TC时，TC会精确测量消息在其内部的驻留时间 (对于E2E TC) 或其出端口到下一跳的链路延迟 (对于P2P TC)。
• 补偿方式： TC会将这个测量到的延迟值累加到PTP消息的correctionField字段中。
• 效果： 从时钟在计算时，可以将correctionField中的值从总延迟中减去，从而消除了TC引入的延迟对同步精度的影响，使TC对于PTP同步而言如同“透明”。

边界时钟 (Boundary Clock, BC)：

• 作用： BC通常用在网络的边界或连接不同PTP域（或需要隔离的网段）。它的一端作为从时钟同步到上游的主时钟（或另一个BC），另一端则作为主时钟为下游的设备提供时间同步。
• 效果： BC有效地将一个大的PTP网络划分成多个更小的、独立的同步段，有助于提高整个网络的稳定性和可管理性。它会终结上游的PTP消息，并重新生成新的PTP消息向下游广播。

PTP如何工作？——精密的“四次握手”与硬件赋能

PTP实现高精度的核心在于其精密的测量机制和对网络延迟的细致处理。我们以常见的端到端 (End-to-End, E2E) 延迟请求-响应机制为例，来剖析PTP的“对表”艺术：

1、最佳主时钟算法 - BMCA

网络中所有PTP设备（时钟）通过交换Announce Message (通告消息)，运行BMCA。

比较的依据包括用户配置的优先级 (Priority1, Priority2) 和时钟自身的质量参数 (ClockClass, ClockAccuracy, OffsetScaledLogVariance)，最后以唯一的时钟身份 (ClockIdentity，通常基于MAC地址) 作为决胜局。

专业数据： Priority1/2是0-255的整数，越小越优先。ClockClass指示时钟的可追溯性，如6代表同步到GPS，248代表未同步。ClockAccuracy和OffsetScaledLogVariance则更细致地描述了时钟的精度和稳定性。

最终，网络中所有设备会一致地选举出一个最佳主时钟 (Grandmaster Clock, GM)。

2、主时钟“发令” (Sync & Follow_Up)

GM开始周期性地向网络中的从时钟（Slave Clocks）发送Sync Message (同步消息)。

关键点： Sync消息中（或紧随其后的Follow_Up Message中）携带了GM发送该Sync消息的精确发送时间戳 t1。

硬件时间戳的应用： 为了获得精确的t1，这个时间戳必须在数据包即将离开GM网卡的物理层时由硬件捕获。（软件捕获会引入操作系统调度等不确定延迟。）

单步 vs. 两步：

• 单步时钟 (One-Step Clock)： 硬件能力强，t1 直接在Sync消息中。
• 两步时钟 (Two-Step Clock)： 先发Sync（可能含近似时间），再发Follow_Up携带精确t1。

从时钟“接收并记录”：从时钟接收到Sync消息，同样在硬件层面记录下精确的接收时间戳 t2。

3、从时钟“请求测量距离” (Delay_Req)

从时钟向GM发送一个Delay_Req Message (延迟请求消息)，并硬件记录其精确的发送时间戳 t3。

4、主时钟“回应距离测量” (Delay_Resp)

GM接收到Delay_Req消息，硬件记录其精确的接收时间戳 t4。

GM将t4封装在Delay_Resp Message (延迟响应消息)中回复给从时钟。

5、从时钟“计算并校准”

从时钟集齐了t1, t2, t3, t4四个关键时间戳。

核心假设：路径延迟对称 (Master到Slave的延迟 ≈ Slave到Master的延迟)。

6、计算平均单向路径延迟 (Mean Path Delay)

MeanPathDelay = [(t2 - t1) + (t4 - t3) - correctionField_sum] / 2

(这里的 correctionField_sum 是Sync/Follow_Up和Delay_Resp消息中correctionField字段的累加值，用于补偿路径上透明时钟引入的延迟)

7、计算时间偏差 (Offset From Master, OFM)

OFM = (t2 - t1) - MeanPathDelay - correctionField_Sync

集成PTP模块的高性能开放网络硬件

精度范围：从亚微秒到纳秒级

• 软件部署（普通服务器+普通交换机）：微秒级（μs） 到 数百微秒（这是最基础的部署方式，精度受操作系统调度、协议栈处理、网络拥堵等不确定因素影响很大。）
• 硬件时间戳（支持PTP的网卡+普通交换机）：百纳秒级（100+ ns） 到 微秒级（μs）（通过在网络接口硬件上打时间戳，消除了操作系统的大部分抖动，精度显著提升。）
• 全PTP网络（硬件时间戳+边界时钟/透明时钟交换机）：几十纳秒（ns） 到 百纳秒级（这是实现高精度的标准方式。网络中的交换机作为边界时钟（BC） 或透明时钟（TC），可以终止或补偿网络抖动，将误差累积降到最低。）没有硬件时间戳，PTP的精度会大幅下降到NTP的水平。
• 在无拥塞、无干扰的专用网络中，使用最先进的硬件，可以达到的极限精度。

SONiC（AsterNOS） PTP

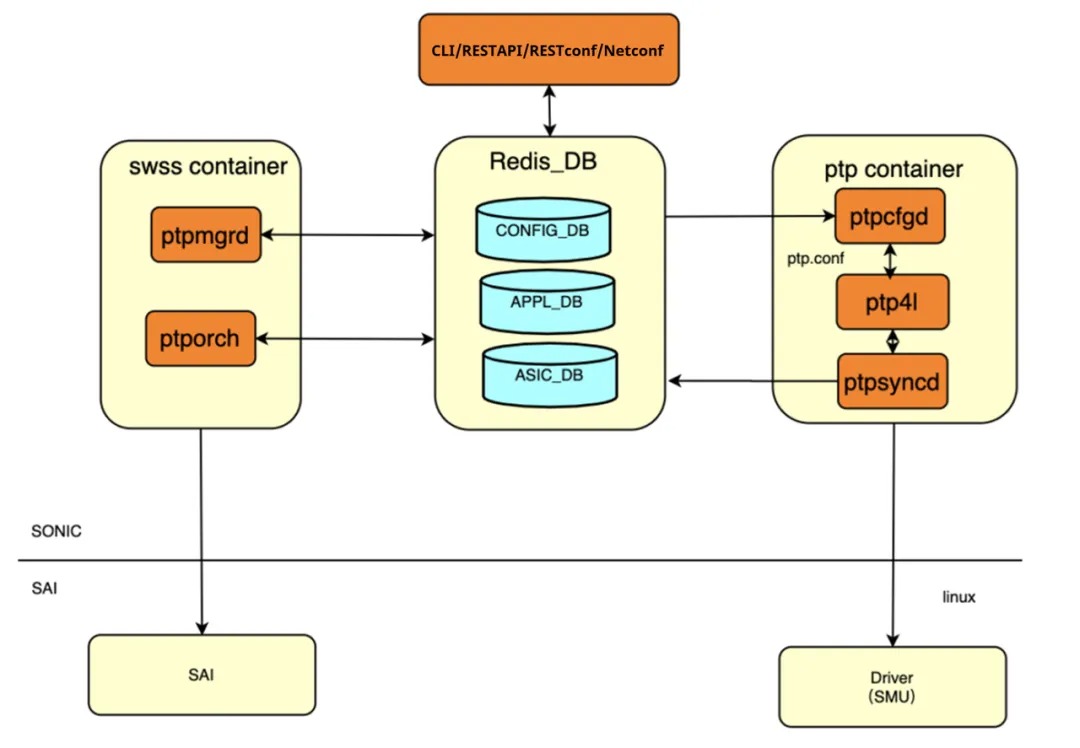

下图是企业级 SONiC 发行版AsterNOS内的 PTP 子系统示意图，包含一个运行 Linux PTP / ptp4l 并与 RedistDB 和底层硬件驱动程序交互的 PTP 容器。此外这套系统还支持多种网络管理协议，例如 RESTful API、RESTconf 和 Netconf，给到更优的系统集成和互操作性。

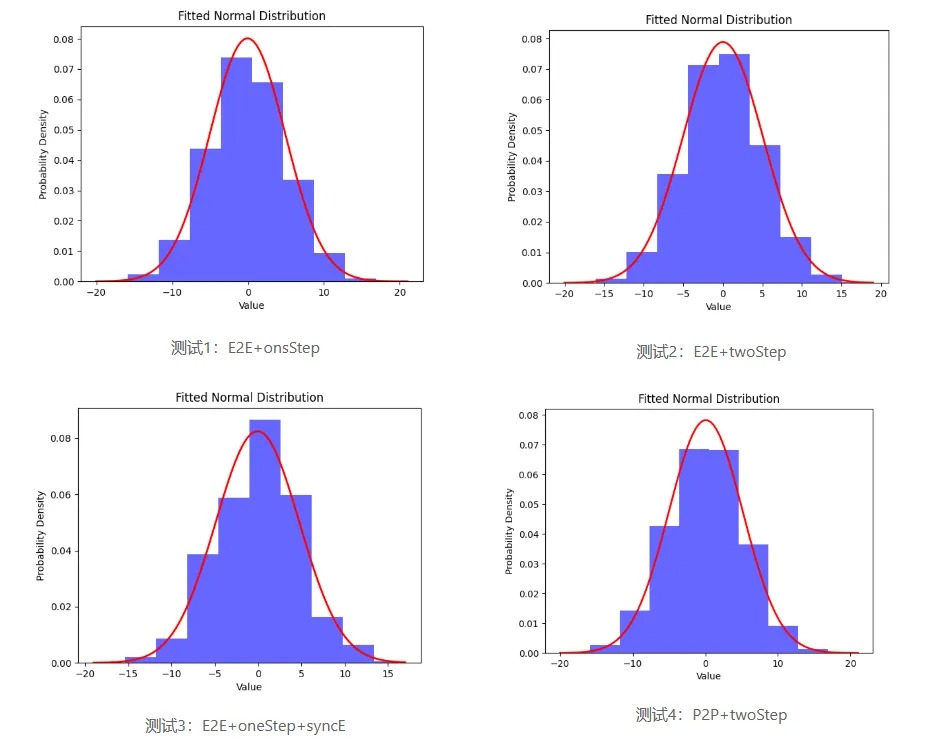

通过硬件加速和软件算法优化的 PTP 交换机的时间同步精度分布在 20ns 以内，并且不同延迟测量模式获得的偏差结果几乎相同。
