惠海新品来袭！H6844升压恒压转换器：高效电源管理新选择

在移动设备电源设计中，宽电压输入范围的升压方案需求日益增长。采用开关频率390kHz的H6844转换器可实现2.7V-25V输入至最高40V输出的稳定转换，其10A开关电流能力配合过流/过温保护机制，专为多节电池供电场景设计提供可靠解决方案。

一、产品概述

H6844 作为一款电流模式升压恒压转换器，从设计之初就瞄准了多节电池升压应用的复杂需求。它内置高性能 MOSFET，这一配置为其高效运行奠定了坚实基础。

其支持的宽输入电压范围为 2.7V - 25V，启动电压仅需 2.7V，输出电压可调最高至 40V，这种灵活性使其能够适配多种电源管理场景。

在封装上，采用ESOP-8形式，既保证了结构的紧凑性，又具备良好的散热性能，确保在长时间工作下也能维持稳定的性能表现。

二、核心特点

1、宽工作电压范围

H6844的输入电压范围在 2.7V - 25V 之间，这样的设计使其能够兼容多种电池组合供电情况。无论是低电压的双节电池，还是接近上限的多节电池供电，都能轻松应对。输出电压可调至最高 40V，满足了不同设备对电压的多样化需求，极大地拓展了产品的应用边界。

2、高效能 MOSFET

低导通电阻有效降低了在电流传输过程中的损耗，减少了能量浪费，从而提升了整体的转换效率。高电流和耐压能力，使其在处理大功率负载时也能稳定工作，为设备提供持续、可靠的电力支持。

3、精准控制与保护

1.2V ±2% 的基准电压，确保了输出电压的高度稳定性，即使在复杂的用电环境下，也能维持输出电压的精准。

可调过流保护功能，范围在 2A - 10A 之间，通过外置电阻即可轻松调节，能够根据不同负载需求灵活设置保护阈值，有效避免因过流导致的设备损坏。

过温保护机制在芯片温度过高时自动启动，关断设备，防止因过热引发的故障，全方位保障芯片安全。软启动功能的加入，有效减少了浪涌电流对系统的冲击，延长了设备的使用寿命。

4、低功耗设计

在关机模式下，H6844 的最大耗流仅为 3μA，这种极低的功耗表现，对于依赖电池供电的设备来说至关重要，能够显著延长电池的续航时间，提升设备的使用便利性。

5、固定工作频率

390kHz 的固定开关频率，不仅优化了 EMI（电磁干扰）性能，减少了对周边电子设备的干扰，还简化了外围电路设计，降低了开发成本和设计难度，提高了产品的市场竞争力。

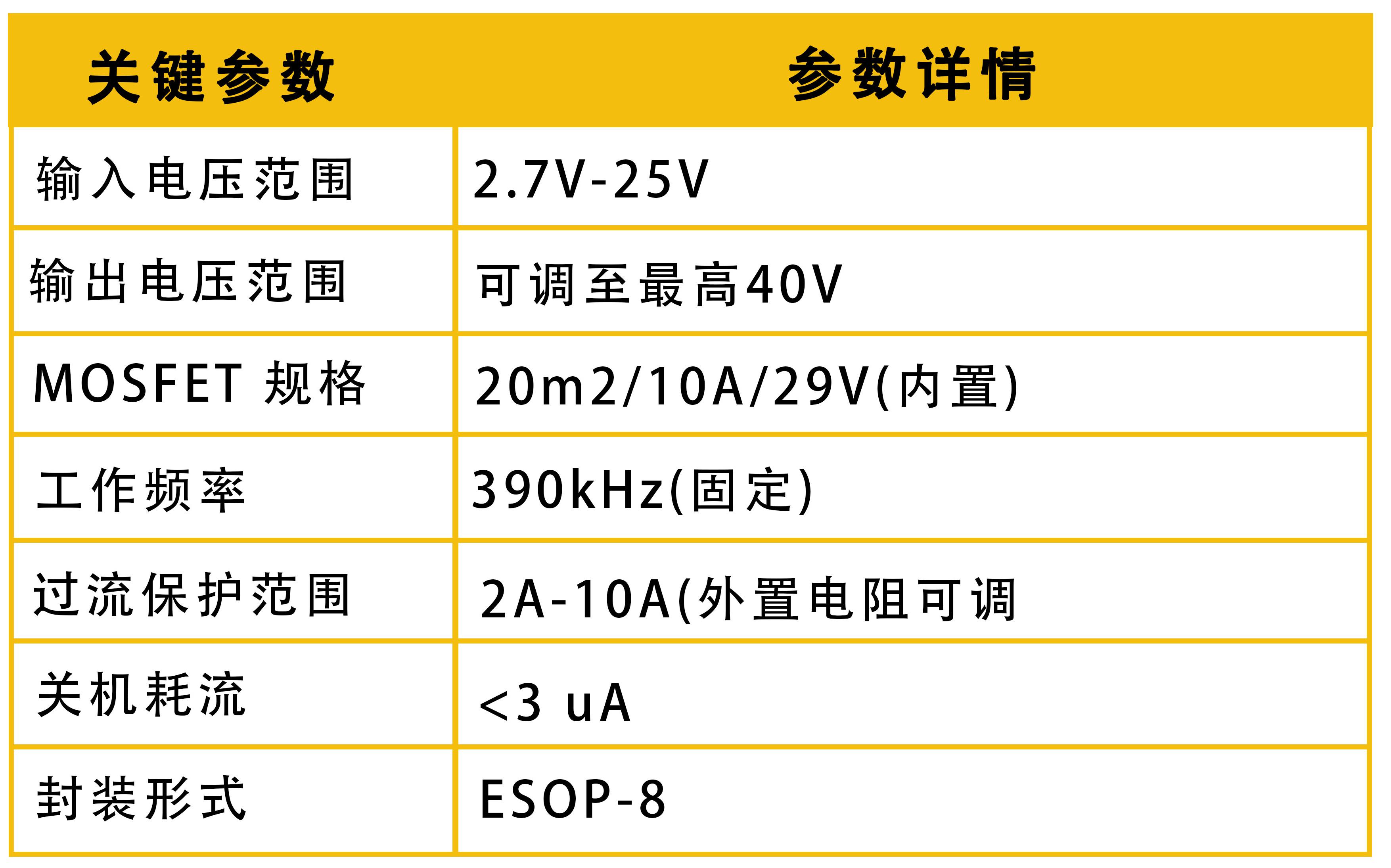

6、技术参数-速览表

三、典型应用场景

H6844 专为多节电池供电系统进行优化，在多个领域都能发挥重要作用。

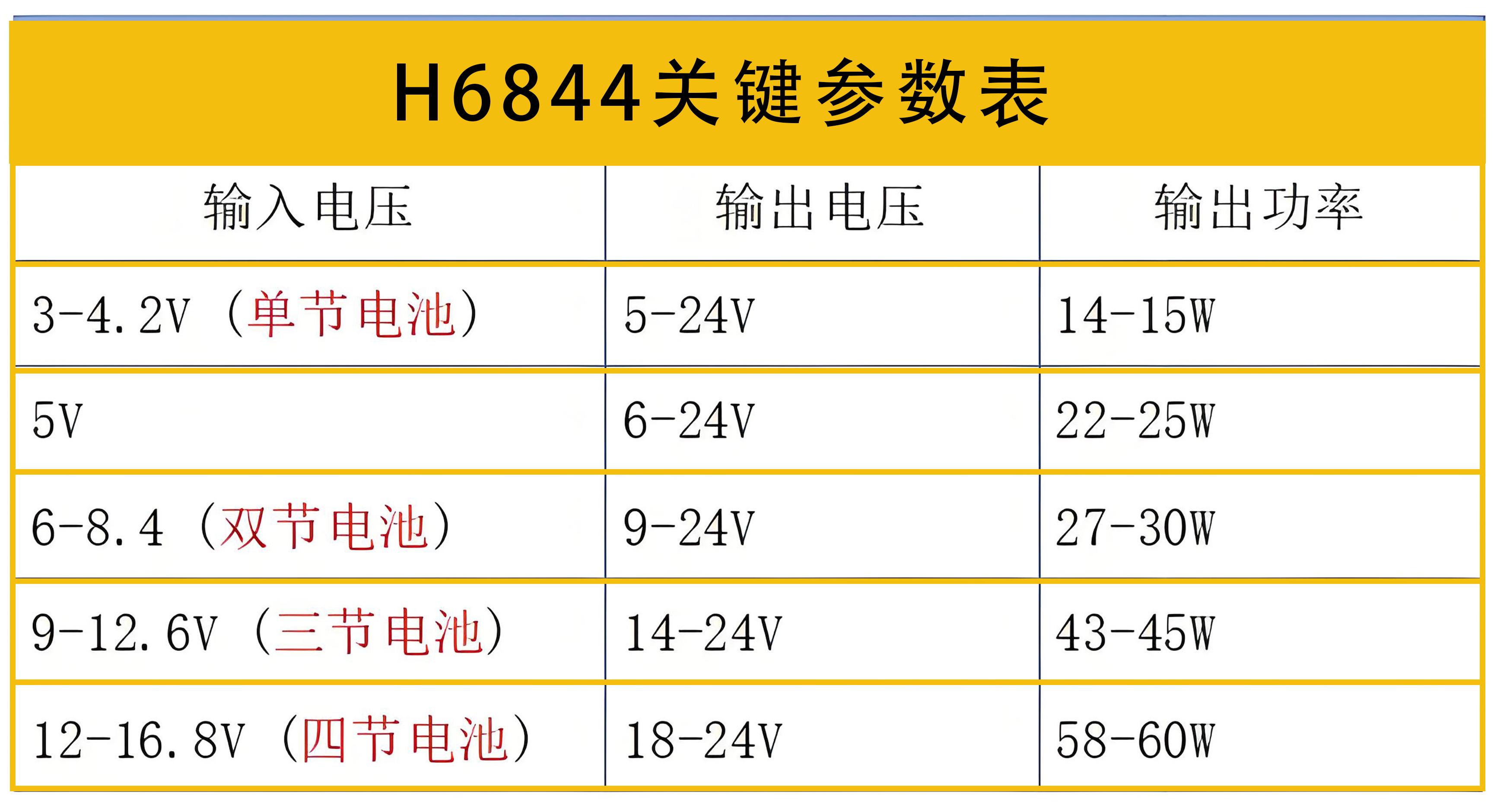

在 2 - 4 节电池升压方案中，不同的电池节数对应不同的输出功率：

双节供电时，输出功率≤30W，适用于一些低功耗的便携式设备，如：小型手持仪器；

三节供电时，输出功率≤45W，可满足部分中等功率设备的需求，像普通的 LED 照明设备；

四节供电时，输出功率≤60W，能够为一些高功率的工业级设备提供稳定电源。

此外，在中高功率设备领域，如便携式仪器、LED 驱动、工业设备电源等，H6844 也凭借其稳定的性能和高效的转换效率，成为电源管理解决方案的“热销款”。
