PTP多实例并发：PTP可配置性突破域冲突的关键技术

PTP 的可配置性：满足多样化网络需求的关键

PTP 之所以需要高度可配置的特性，并非为了追求复杂化，而是为了适应多样化的现实应用场景和网络环境。没有一种“一刀切”的配置能在所有网络中同时实现最佳精度、最高稳定性和最低资源消耗。PTP 的可配置性正是在这些因素之间取得最佳平衡的关键手段。

协议规范选择

PTP 的可配置性集中体现在不同的 PTP Profile（协议规范）中。一个 Profile 是为特定应用领域（如电信、电力、音视频桥接）定制的 PTP 参数集合，规定了该领域必须使用或禁止的功能、默认报文间隔、时钟精度要求等。例如：

PTP 的可配置性确保了设备在特定场景下能够发挥最优性能。然而，当现代网络需要将广电、5G、工业互联网等多种业务融合于同一物理网络时，仅靠灵活的配置已难以解决不同 PTP 域之间的根本性冲突。

时钟节点类型

• 普通时钟（OC）：单端口设备，支持主/从角色切换
• 边界时钟（BC）：多端口设备，连接上游与下游，隔离同步误差
• 透明时钟（TC）：转发 PTP 报文并修正链路延迟（如 E2ETC/P2PTC）
• 混合类型（如 TC+OC）：部分端口用于报文转发，部分用于时间同步

时间同步参数

• 时钟源选择：支持外部参考（如 GPS、原子钟）、NTP 或内部晶振，可通过 ptp clock source 指定
• 时间戳模式：单步模式（one-step）：Sync 报文直接携带时间戳，降低延迟。双步模式（two-step）：通过 Sync + Follow_Up 报文分步传递时间戳，兼容性更广
• 非对称延迟校正：使用 ptp asymmetry-correction 补偿链路单向延迟差异，提升同步精度

理解域冲突：多业务同步共存的挑战

一个 PTP 域（Domain）是指一个独立的时间同步逻辑网络，由唯一的域编号（Domain Number）标识。不同域的 PTP 报文相互隔离，互不干扰，类似于 VLAN 对数据流量的隔离。

传统上，一台 PTP 设备（如交换机）在同一端口上只能处理一个 PTP 域。设想一台核心交换机同时连接以下业务：

• 广电：使用 domain=127（SMPTE-2059-2）进行视频帧同步
• 5G 基站：使用 domain=24（ITU-T G.8275.1）进行相位同步

若该交换机为传统设备，则只能加入其中一个域（如127），导致另一个域（如24）的报文无法被正确处理。其结果可能是：5G 基站无法完成时间同步，业务中断；或交换机错误处理跨域报文，造成两个域的时间同步全部紊乱。

这就是所谓的“域冲突”——不同应用、不同标准的 PTP 业务在同一网络基础设施中无法共存。

并发多实例 PTP：虚拟化时间同步功能

并发多实例 PTP 是指在一台物理交换机上同时运行多个独立的、虚拟化的 PTP 引擎。每个引擎像一个专属“容器”，独立处理一个特定 PTP 域的所有事务。

工作机制

1. 实例隔离：每个 PTP 实例独立运行，具备独立的最佳主时钟算法（BMCA）、状态机、端口状态与时间戳处理机制。实例之间互不可见、互不干扰。
2. 硬件辅助：高性能交换机通常借助专用 DPU 或芯片识别接收到的 PTP 报文所属域（依据 domainNumber 字段），并将其分发至对应的 PTP 实例处理。发送时也由相应实例生成所属域的 PTP 报文。
3. 资源独立：每个实例可独立配置全部参数，包括 PTP 配置文件类型、延迟机制（E2E/P2P）、时钟模式（单步/双步）、报文间隔等。

集成 PTP 模块的高性能开放网络硬件

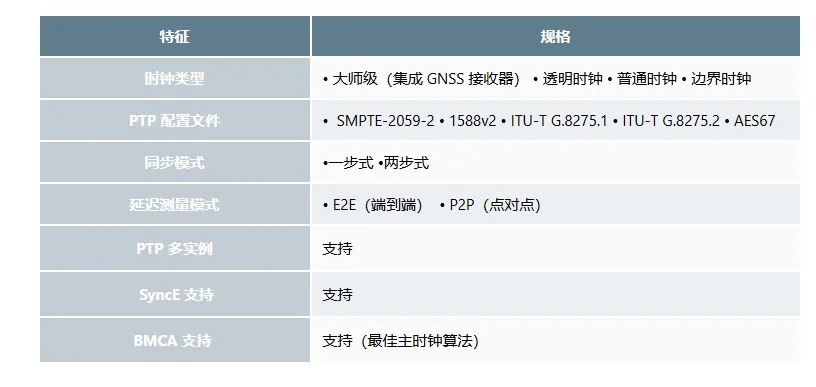

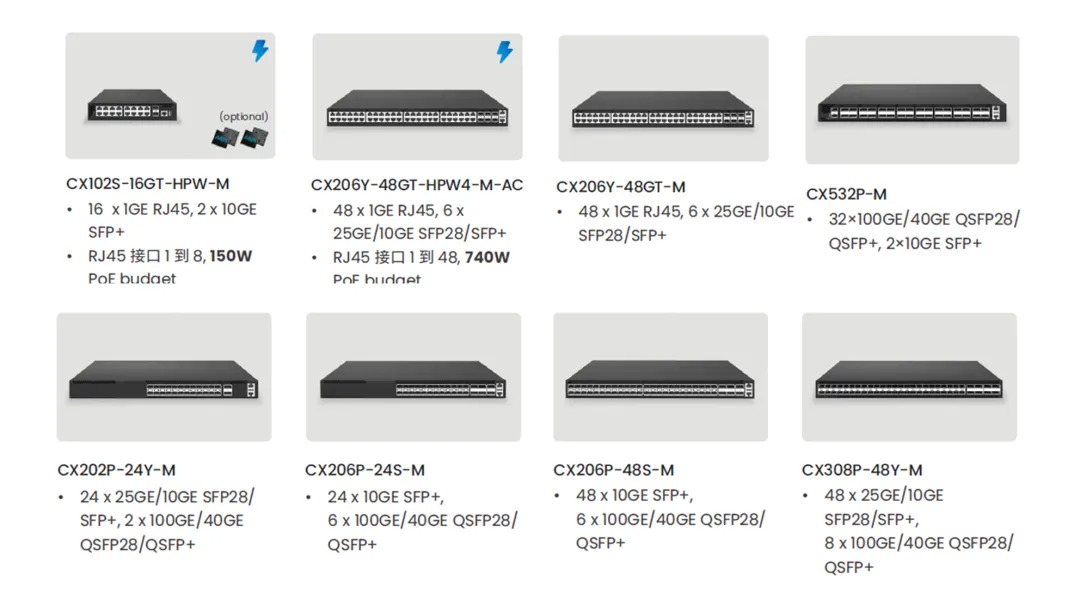

目前， CX-M系列交换机已全面支持 PTP 功能，兼容多种配置文件。
