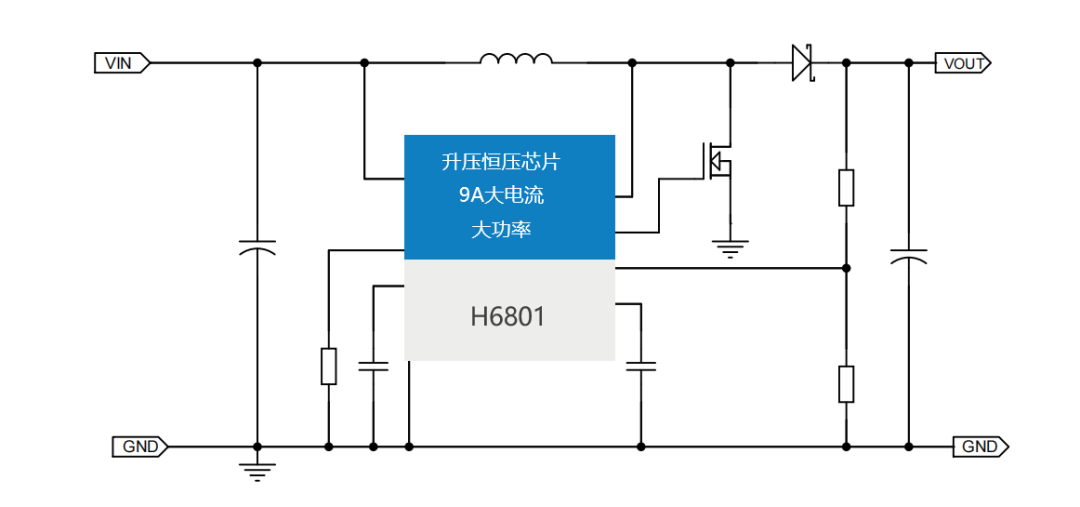

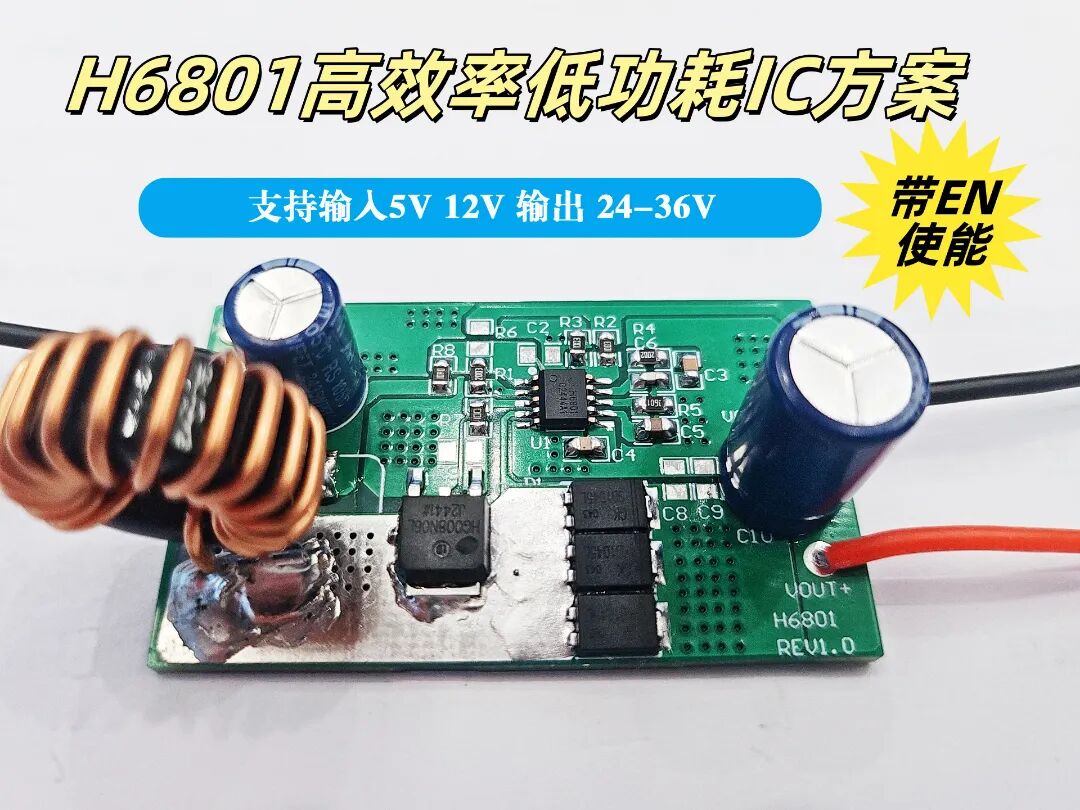

惠海H6801 太阳能供电升压恒压芯片2.7V3.3V 3.7V4.2V5V12V24V升压12V/24V9A EN使能 低功耗

H4025是一款集成40V耐压MOS管的同步降压型DC-DC转换芯片，具备高精度恒压与恒流控制能力，适用于多种工业和消费电子电源应用。其宽输入电压范围（4.5V–36V）支持持续3A输出电流，可通过FB引脚外接电阻设置输出电压，范围2.5V–32V，恒压精度±3%，恒流精度±8%，性能稳定可靠。采用电流采样架构，相比传统输出端采样方式，在大电流条件下可减小采样损耗，整机效率显著提升。

H4025控制环路基于峰值电流模式，动态响应速度快，抗干扰能力强。固定开关频率170kHz，在效率和EMI性能之间取得良好平衡，有助于通过噪声认证。芯片集成短路、过热、欠压保护等多重机制，保障系统长期稳定运行。

此外，H4025还可配合QC2.0/QC3.0协议芯片构建快充解决方案，拓展快充市场应用。其SOP-8封装结构紧凑，利于布线与散热，适用于空间受限的场合。

典型应用场景包括：

车载充电器

宽输入、高耐压：4.5V–36V输入范围，内置40V MOS管，可应对12V/24V货车系统的高压冲击，提供稳定供电基础。

高效转换：同步降压架构与电流采样技术，有效降低导通与采样损耗，减少发热。即使在引擎启动等工况下仍可保持高效输出，满足大电流快充需求。

LED照明驱动

高精度恒流：±8%的恒流精度，确保LED电流稳定，发光均匀，延长灯具寿命。

支持100%占空比：当输入电压接近LED串总压降时，芯片可进入直通模式，降低功耗，提升低压输入时的效率。

设计简洁：无需额外线性恒流电路，单芯片实现降压与恒流，适用于汽车大灯、工矿灯等多种照明应用。

便携式设备供电

高效转换：转换效率超过90%，减少能量损耗，适用于无人机、便携音箱、户外监控等电池供电设备。

紧凑设计：SOP-8封装与170kHz开关频率支持使用小体积电感和电容，有助于实现高密度PCB布局。

洁净稳定输出：控制环路响应快，能为MCU、传感器、显示屏等负载提供稳定电压，增强系统可靠性。

锂电池充电管理

直接支持CC/CV：H4025本身具备恒压恒流特性，通过简单配置即可构成开关模式充电器的功率级。

灵活可调：可通过电阻设定恒流值与恒压截止电压（2.5V–32V），适用于多种锂电池组。

可靠保护：内置过热保护（OTP），可在高温环境下自动调整电流或暂停充电，防范热失控风险。

工业辅助电源

宽压兼容：支持24V工业总线电压，40V耐压提供充足裕量，应对浪涌与高压突变。

多重保护机制：具备欠压、过流、过热保护功能，提升PLC、传感器、伺服驱动器等控制板的电源可靠性。

良好EMI特性：定频170kHz工作模式便于噪声滤波，降低对敏感电路的干扰。

H6801芯片优势

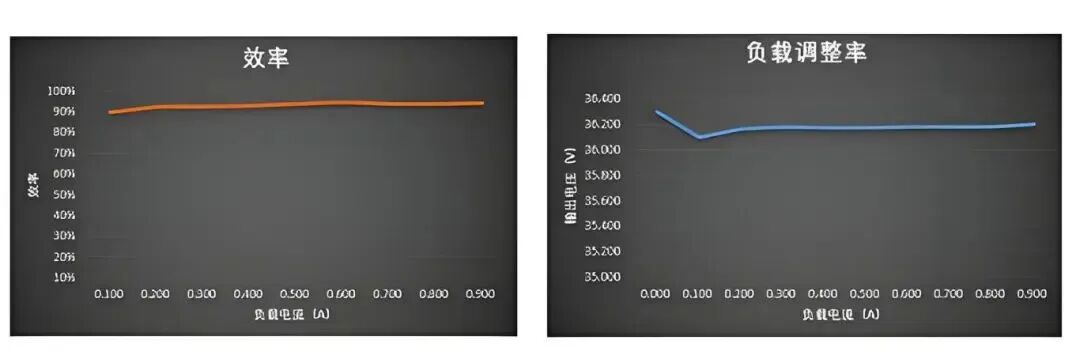

VIN=12V,VO=36V,IO=0.9A, @TA=25℃，效率在90%以上，负载调整率优异

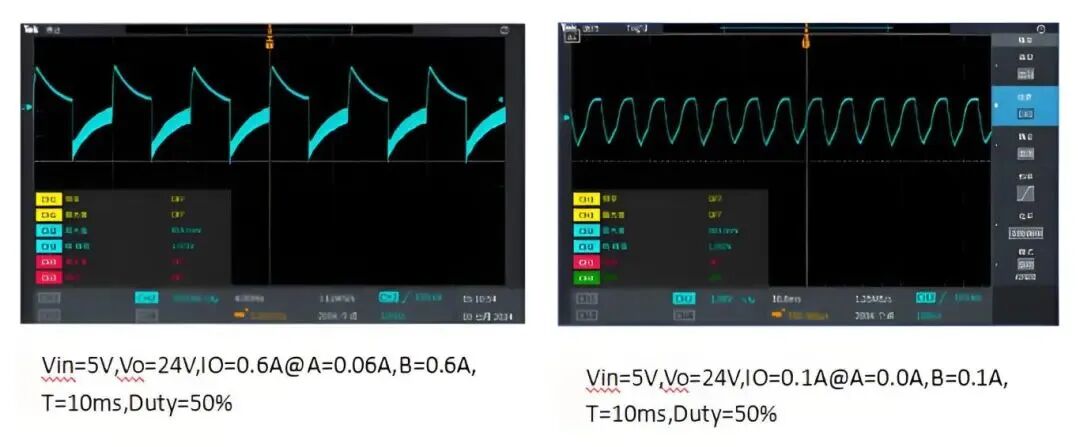

H6801环路稳定，动态响应优异，能够迅速适应变化的工作负载，确保高效稳定的性能输出。

高效率转换：升压芯片的转换效率通常可达95%，高效率减少了能量损耗，延长了电池续航时间。支持脉冲频率调制，在低负载时进一步降低功耗。

宽输入电压范围：升压芯片支持2.7V-25V的宽输入范围，适应不同光照条件下的电池板输出；可调工作频率，优化系统效率；外围电路简洁，降低成本。

多重保护机制：内置过压保护（OVP）、过流保护（OCP）、过温保护（OTP），防止异常工况损坏电路。

低待机功耗：带EN使能脚，静态关机电流可低至2μA，能显著延长设备待机时间，适用于智能传感器等间歇工作设备。

稳定输出与高精度：采用闭环反馈控制可通过FB脚调节，负载和线性调整率良好，动态响应快，输出电压波动小。

易过认证：带抖频功能，可减小电源EMI噪声幅值，易过EMC认证。
