本文演示PWM输入信号采集，演示设备为：触觉智能RK3506开发板。

参数简介：搭载3核Cortex-A7+Cortex-M0多核异构处理器，支持2路CAN FD，5路串口，RGB、MIPI、音频、USB2.0 OTG等各类接口；板载双百兆网口+4G+星闪SLE+WiFi6+BLE5.2。

PWM信号简介

PWM全称为脉宽调制Pulse Width Modulation，是利用微处理器的数字输出，来对模拟电路进行控制的一种非常有效的技术，通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值），即通过改变导通时间占总时间的比例，也就是占空比，达到调整电压和频率的目的。

广泛应用在从测量、通信到功率控制与变换的许多领域中，用于调压调频，最突出的是针对各种类型的电机应用。

PWM输入信号采集说明

瑞芯微默认实现了状态获取和申请两个函数，并没有实现输入捕获相关的函数，要想在RK3506上实现PWM的输入捕获，则需通过DTS和内核进行相应配置：

准备工作

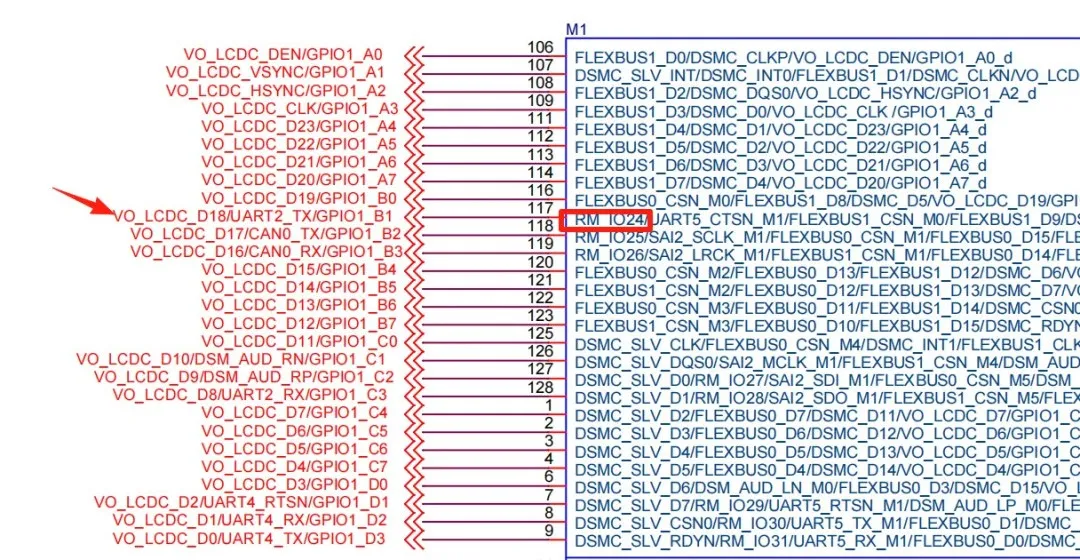

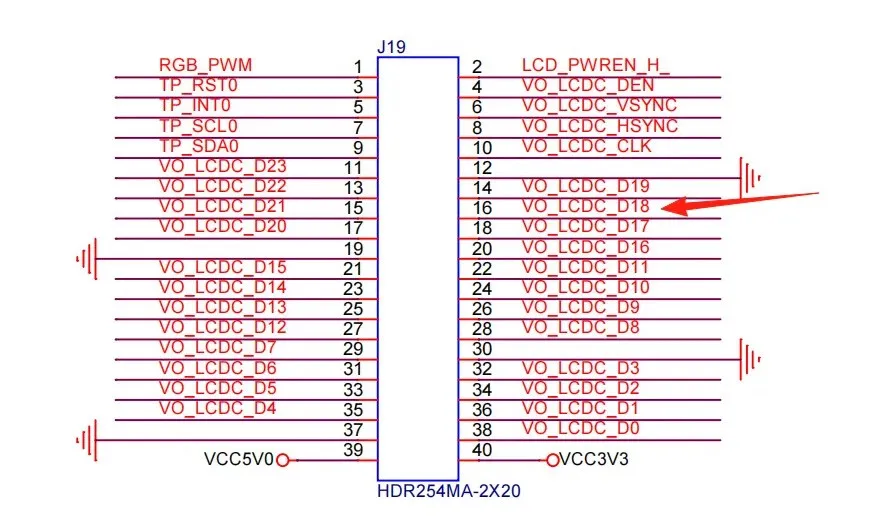

根据引脚说明，这里我们选择配置PWM1，避免与屏幕背光控制（PWM0）冲突：

DTS配置

修改一下代码：

&pwm1_8ch_0 {
	pinctrl-names = "active";
	pinctrl-0 = <&rm_io24_pwm1_ch0>;
	status = "okay";
};

Kernel配置

CONFIG_PWM_ROCKCHIP=y

完成配置后对源码进行编译，并烧录至开发板。

配置测试环境

使用2块触觉智能RK3506开发板搭建环境，以下简称A和B开发板(2个板准备工作一致)，A开发板进行PWM信号捕获，B开发板发出PWM信号。

以正常输入模式输出，将波形发生接到的PWM1引脚进行测试：

A开发板配置Capture模式

代码如下：

cd /sys/class/pwm/pwmchip0/
echo 0 > export
cd pwm0

B开发板配置Continous模式

周期为20us，占空比10us，代码如下：

cd /sys/class/pwm/pwmchip0/
echo 0 > export
cd pwm0
echo 20000 > period
echo 10000 > duty_cycle
echo normal > polarity
echo 1 > enable

进行测试

A开发板测试代码&结果

root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0# cat capture
20000 10000

获取到的值分别是PWM周期和占空比（period，duty_cycle）单位是ns。可以看到结果为20000ns和10000ns，正好对应配置的20us和10us数据，表示测试成功。


/**
* struct pwm_capture - PWM capture data
* @period: period of the PWM signal (in nanoseconds)
* @duty_cycle: duty cycle of the PWM signal (in nanoseconds)
*/
struct pwm_capture {
    unsigned int period;
    unsigned int duty_cycle;
};

FAQ

若配置Capture模式,没有采集到pwm波形，会提示采集超时


root@rk3506-buildroot:/# cd /sys/class/pwm/pwmchip0/
root@rk3506-buildroot:/sys/class/pwm/pwmchip0# echo 0 > export
root@rk3506-buildroot:/sys/class/pwm/pwmchip0# cd pwm0/
root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0#
root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0#
root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0# cat capture
[  961.782711] rockchip-pwm ff170000.pwm: Failed to wait for LPR/HPR interrupt
[  962.783876] rockchip-pwm ff170000.pwm: Failed to wait for LPR/HPR interrupt
cat: read error: Connection timed out
root@rk3506-buildroot:/sys/class/pwm/pwmchip0/pwm0#

如需了解更多，可以关注深圳触觉智能腾讯开发者社区或公众号
