摄影补光灯！调光调色，为何都选H5119Y芯片方案？

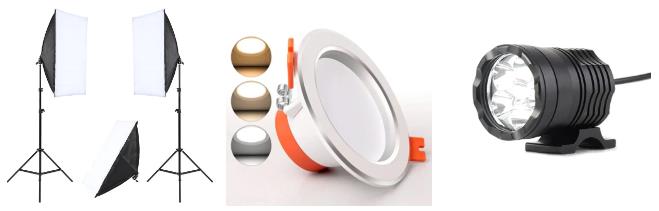

在专业摄影和直播场景中，灯光的精准调光和灵活调色至关重要。

传统的单路LED驱动方案难以同时满足色温无级调节、亮度精准控制和动态光效切换的需求，而H5119Y作为一款专为高端摄影灯光系统设计的双路调光控制芯片，凭借其独立双通道调光、高精度PWM控制及宽电压输入范围等优势，成为高端摄影灯光系统的理想选择。本文将深入探讨H5119Y在摄影灯调光调色领域中的具体应用，并分析其技术优势。

一 、H5119Y双路调光在摄影灯中的核心优势：

1.双路独立控制，实现精准调光调色。

H5119Y支持两路独立恒流输出，可分别驱动不同色温的LED灯珠（如冷白和暖白）

2. 高精度PWM调光，无频闪更稳定。

H5119Y支持0.1%深度PWM调光，有效避免低频PWM导致的频闪问题，确保拍摄画面无闪烁

3. 宽电压输入，适配多种电源方案。

H5119Y的宽输入电压范围使其能灵活适配摄影灯的不同供电方案，均可稳定工作，提高系统兼容性。

4. 高能效与热管理，保障长时间工作。

H5119Y的95%以上转换效率可减少能量损耗，配合内置温度保护功能，避免过热导致的亮度衰减或备损坏。

二、H5119Y 芯片介绍

1.芯片概述

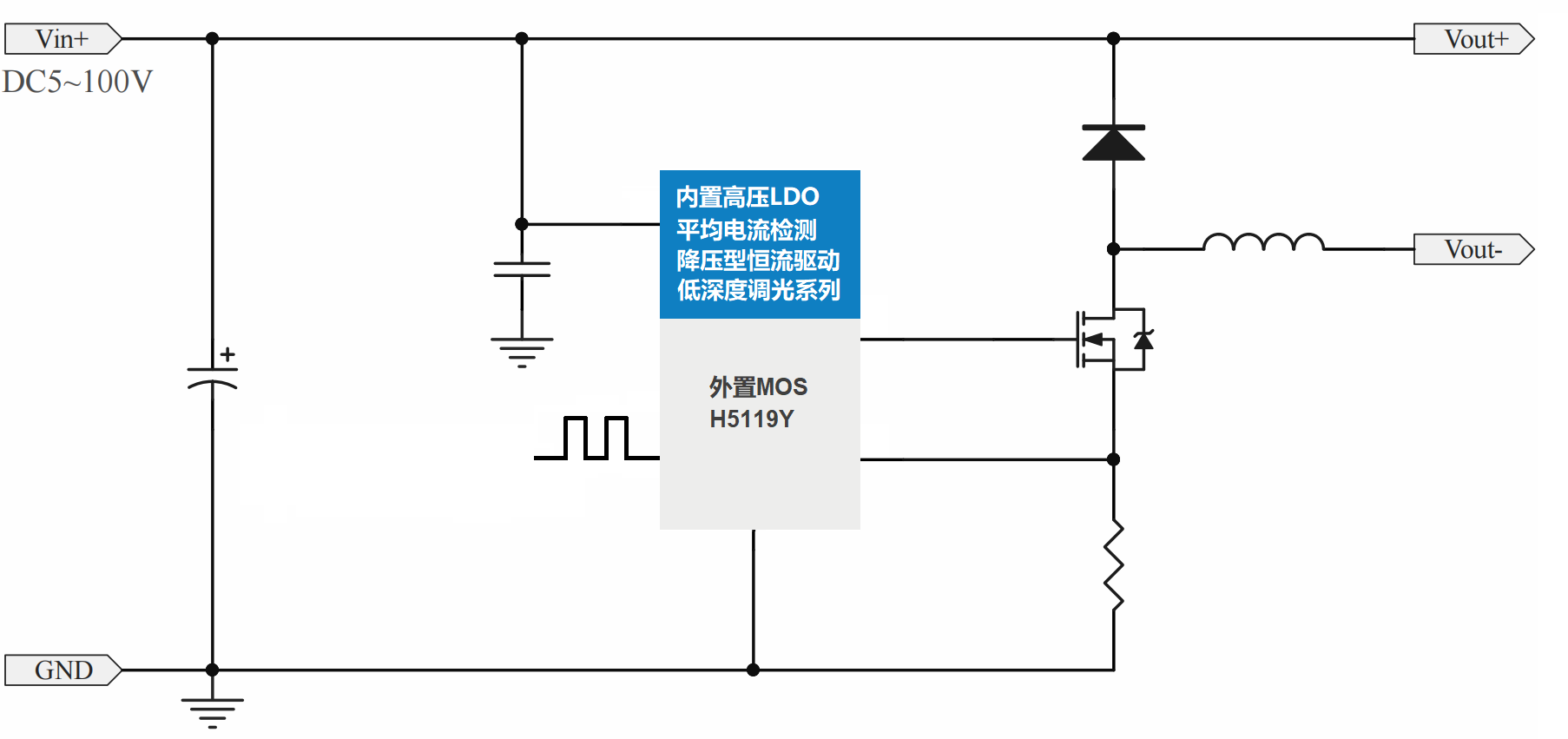

H5119Y是一款大功率异步降压恒流芯片外置N沟MOS驱动，与肖特基和电感形成回路组成降压架构，H5119Y是一个外置 N-MOSFET 的 LED 驱动 IC。 由于 H5119Y 采用高压端点电流侦测，而且 IC 补偿回路采用电流模式，具有优异的动态响应又能简化外部补偿回路。H5119Y是用高压制程生产，可提供 6.5V~80V 宽电压的应用环境。H5119Y同时具有数字调光功能与仿真调光(线性调光)功能。IC 内置温度保护机制，当 IC 内部温度超过保护值，输出电流会开始线性下降。

2.芯片参数

Ø 效率高达95%以上

Ø 芯片稳定工作电压6.5-80V

Ø 恒流基准值为0.1V±2%

Ø 工作频率175KHz

Ø 模拟调光，调光深度0.3%

Ø 封装：SOP-8L（EP）

Ø 芯片输入具有可调过流保护（OCP）

Ø 芯片输入低压保护（UVP）

Ø 芯片具有过温保护（OTP）

5.调光控制

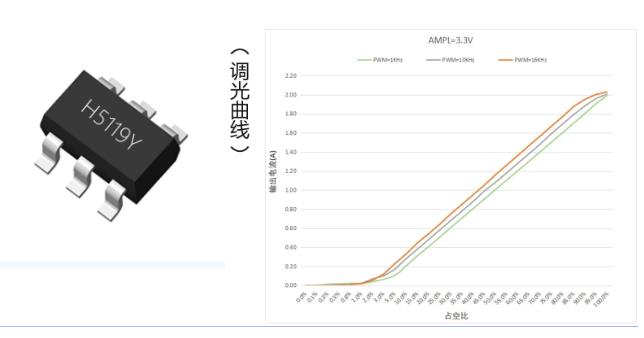

H5119Y支持PWM数位调光功能与模拟调光，可以控制输出电流0.1%~100%。

① PWM调光：

只要在DIM 脚输入 500Hz~200kHz 频率的数位讯号，控制PWM 数位讯号的占空比(Duty cycle)即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。PWM 的高电位电压可接受 2.6V~5V，高电位部分进入 IC 后一律会被处理为 2.5V，IC 最后再把讯号处理为DC电压去做调控，PWM 占空比(Duty)与输出电流百分比(ILED(%))换算式如下：

结语

H5119Y为专业摄影灯设计提供了高集成度、高精度的驱动解决方案，其双路独立调光架构显著提升了灯光控制的灵活性和动态表现。H5119Y的零压差和转模拟调光特性，可以适用于工作电压在8-80V以内的所有恒流产品，并且还能用于高端调光应用，兼容100Hz-2000KHz的所有调光频率，输出无频闪、无噪音、调光深度0.5%。

因此，随着智能照明向个性化、健康化方向发展，H5119Y这类高性能双路调光解决方案必将成为市场的主流选择。
