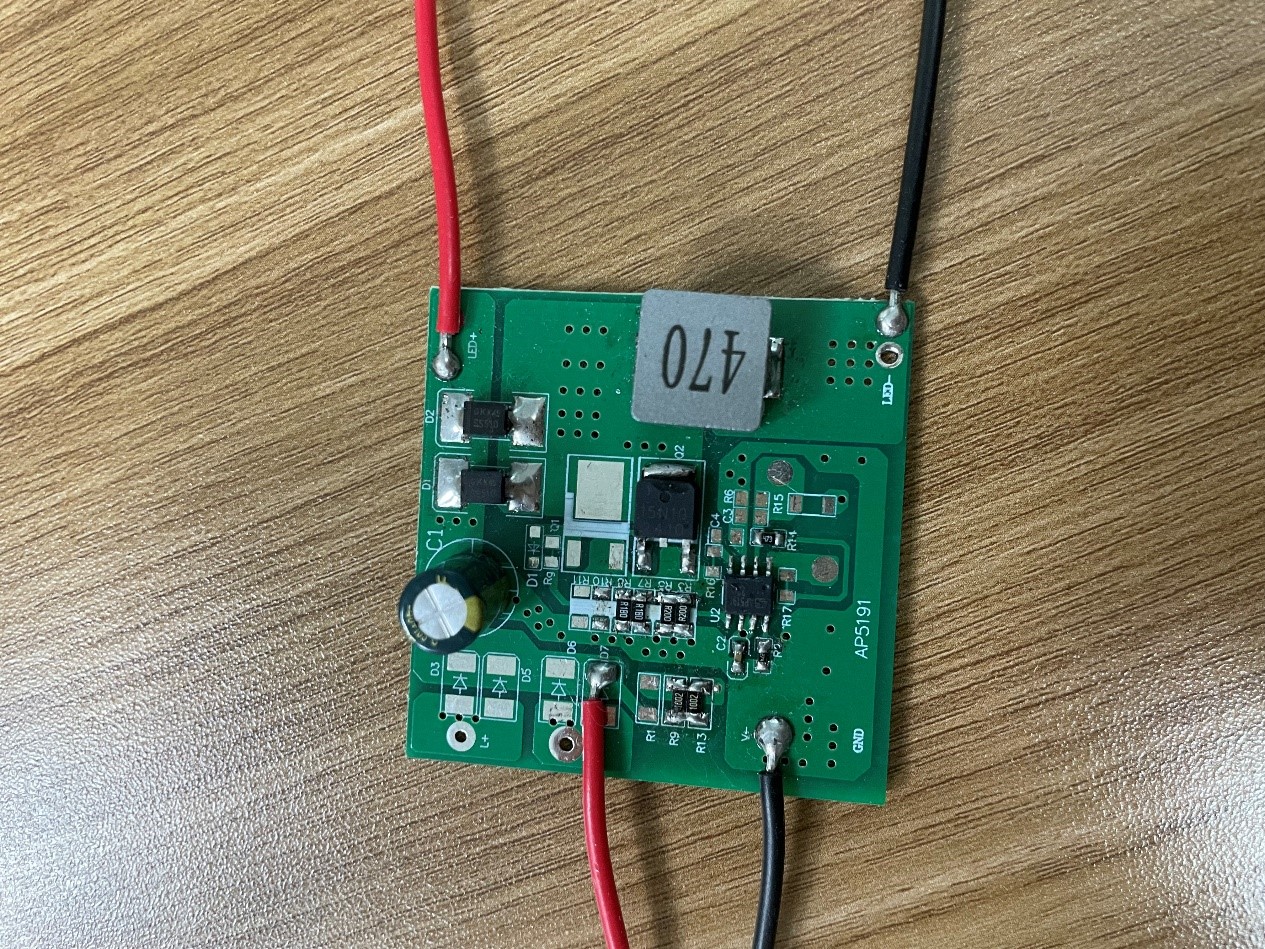

AP5191大功率稳定DCDC降压恒流驱动器

AP5191大功率稳定DCDC降压恒流驱动器

AP5191是一款PWM工作模式的高精度降压LED恒流驱动芯片，以下是其详细参数、性能、特点及应用领域介绍：

参数

输入电压范围：4.5-150V

CS参考电压：典型值为235mV

输出电流范围：10mA-12A，输出电流超过6A时，需为续流二极管和MOS管采取适当散热措施

调光电压范围：线性调光脚有效电压范围为0.55-2.6V

封装：SOP8

•性能与特点

1、高效能：采用PWM工作模式，效率高，外围电路简单，内置功率MOS管。

2、精准恒流控制：采用峰值电流采样模式，能在宽输入电压范围内保持高精度的输出电流控制。

3、灵活调光方式：支持线性调光和PWM调光，为用户提供了灵活的亮度控制方案。

4、低EMI干扰：工作频率可通过外部电阻在较大范围内调节，同时内置抖频电路，可以降低对其他设备的EMI干扰。

5、多重保护功能：内置智能过温保护功能，温度达到约135℃时开始自动调节输出电流，还有输出短路保护功能，增强了系统的可靠性。

•应用领域

1、电动车和摩托车照明：能耐受蓄电池电压的剧烈波动，为车灯提供稳定的驱动电流。

2、汽车照明：可用于汽车的各种照明设备，如前照灯、尾灯等，提供稳定可靠的驱动性能。

3、LED驱动电源：支持最高150W的输出功率，可用于大功率LED驱动电源领域。
