便携式风扇电机升压驱动IC，H6391升压5V、9V、12V可调输出

方案介绍：

小风扇内部升压模块采用惠海升压芯片H6391为风扇升压驱动无刷电机使小风扇转动，高转速强劲风力。充电输入通过电池充电，并配有锂电保护电路对电池进行保护。

接下来，惠海给大家详细介绍H6391升压恒压芯片在小风扇中的应用。

一、H6391在小风扇中的应用：

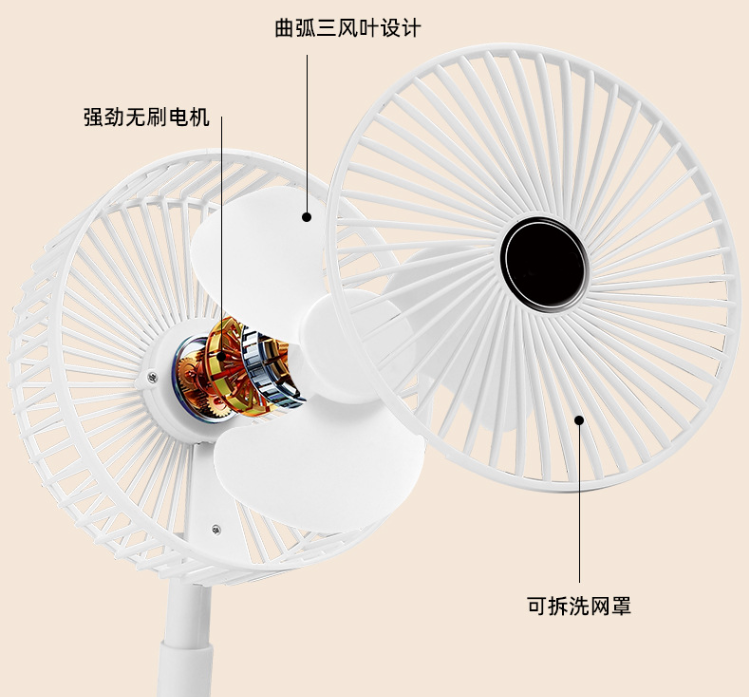

小风扇内部采用惠海升压芯片H6391为风扇升压驱动无刷电机使小风扇转动。充电输入通过电池充电，并配有锂电保护电路对电池进行保护。风扇内部还使用FP8102线性充电芯片或开关充电芯片为电池充电，通过内置升压电路，将电池输出电压升压，为风扇供电，通过升压输出电压的不同，来调节风扇风力。

二、H6391在小风扇中的作用：

稳定电压：便携式风扇通常使用电池供电，随着电池电量的变化，输出电压可能会不稳定。H6391升压芯片可以将电池的电压升高并稳定在一个合适的范围内，确保风扇能够持续稳定地运行，而不会出现转速忽快忽慢等异常情况。

提高效率：通过H6391升压芯片对电压进行优化处理，可以使电机等部件工作在更高效的状态，减少能量损耗，延长电池续航时间。

适配不同电机：不同规格的电机可能需要不同的工作电压。H6391可以使小风扇适配多种类型的电机，提供更广泛的选择。

三、H6391升压芯片介绍：

1、H6391升压芯片概述：

H6391在小风扇的应用中，H6391可以将电池电压升压到5V、9V或12V，为小风扇升压驱动电机。H6391，2.6-5.5V供电，异步内置MOS升压恒压，最高输出5-12V/5-7W，输入限流可调。H6391可在SOT23-6软件包中提供，并为应用程序领域提供了节省空间的PCB。

2、H6391升压芯片特点：

可调输出最高可达12V

内部固定PWM频率： 1.0MHz

恒压基准值：0.6V(±2%)

内置0.2Ω、2.5A，16V功率MOSFET

低功耗，芯片关机功耗低于1uA

过温保护

过压保护

可调过电流保护： 0.5A ~ 2.5A

四、总结：

便携式小风扇采用惠海升压芯片H6391升压驱动电机转动，具有低噪音、高效能特点，可稳定供电并延长电池寿命。H6391适用于小风扇等升压电源需求领域，广泛应用于各种需升压电源的设备，如小风扇、LED灯、电池充电、数码产品等。
