基于H6603的100V80V60V48V30V24V宽压输入降压芯片电源方案-适用于智能家居3.3V模块供电ic

随着智能家居照明系统多模块化（如蓝牙、WiFi、ZigBee）供电需求的增加，目前市面上大多采用AC-DC隔离LED驱动芯片，将交流电转换为48V直流电压，为后级电路供电。而常用模块（蓝牙、WiFi、ZigBee）的工作电压为3.3V或5V。H6603芯片可高效实现Buck降压转换，精准输出所需的标准电压。

一、为何智能家居照明都会采用100V耐压DC-DC降压芯片？

1、LED照明升级的核心驱动​​

随着智能照明功能复杂化（如明暗调节、色彩变换、语音控制等），电源系统需适应更高电压的输入环境（例如多灯串联或高压供电场景）。100V耐压芯片不仅能提升系统稳定性，其高效的降压转换能力还可优化灯光响应速度与能耗表现；此外，模块化设计能更便捷地集成蓝牙、WiFi、ZigBee等智能控制模块。

2、AC-DC 48V转3.3V降压电路设计要点​​

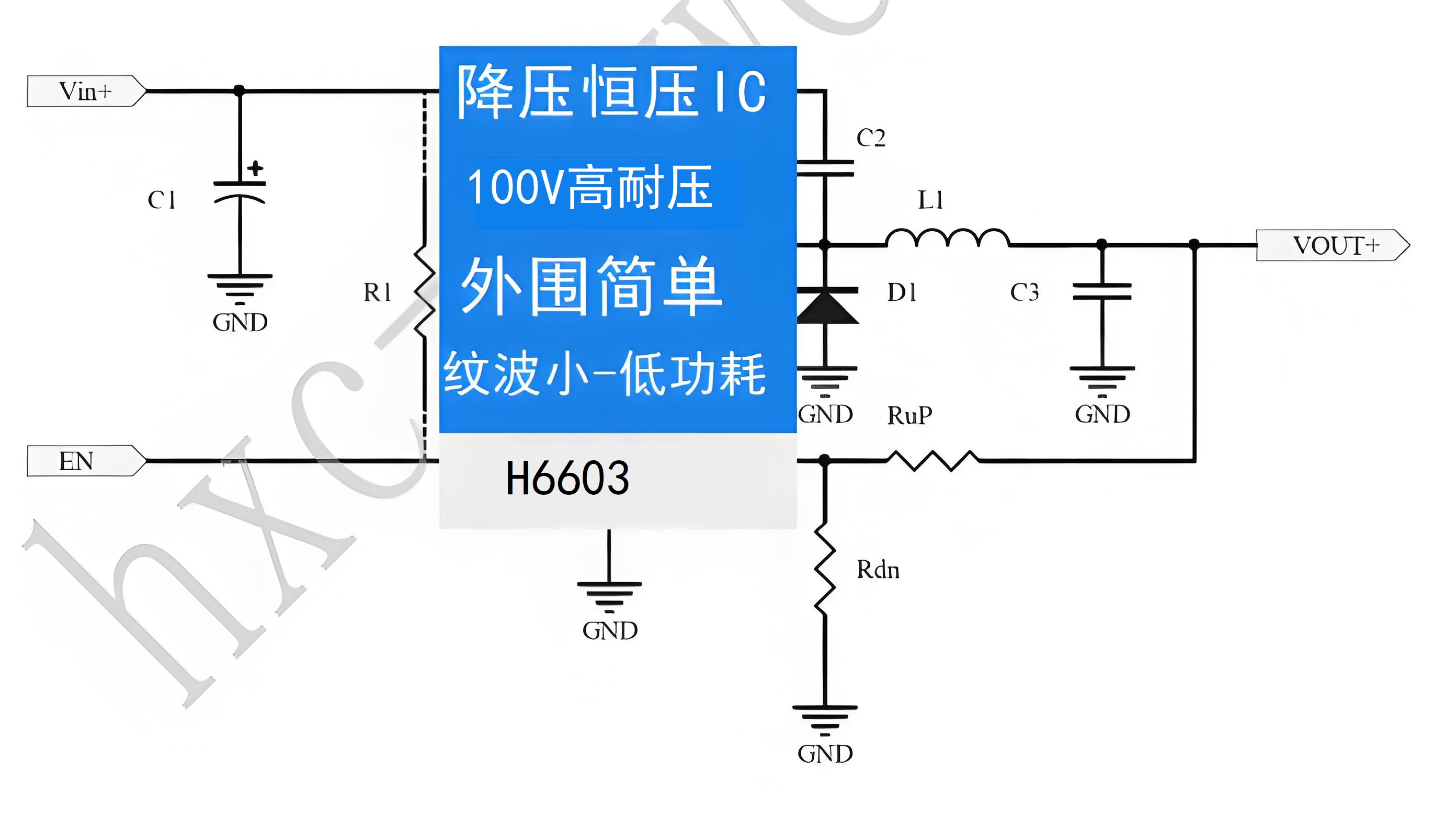

输入AC220V交流电，降压恒恒压芯片将AC220V通过隔离变压器输出恒压48V；48V电压通过H6603进行降压恒压输出3.3V给调光模块供电，H6601主要是通过内置MOS管和电感肖特基和输出电容组成Buck电路输出，H6603的FB作为输出反馈基准控制输出3.3V电压，其工作原理如下：

（1）MOS管导通时：输入电压直接加在电感两端，电感开始储存能量（电流增大），同时向负载供电，输出电容充电；

（2）MOS管关断时：电感因 “阻碍电流突变” 会产生反向电动势，通过续流二极管形成回路，释放储存的能量，继续向负载供电，输出电容放电维持电压。

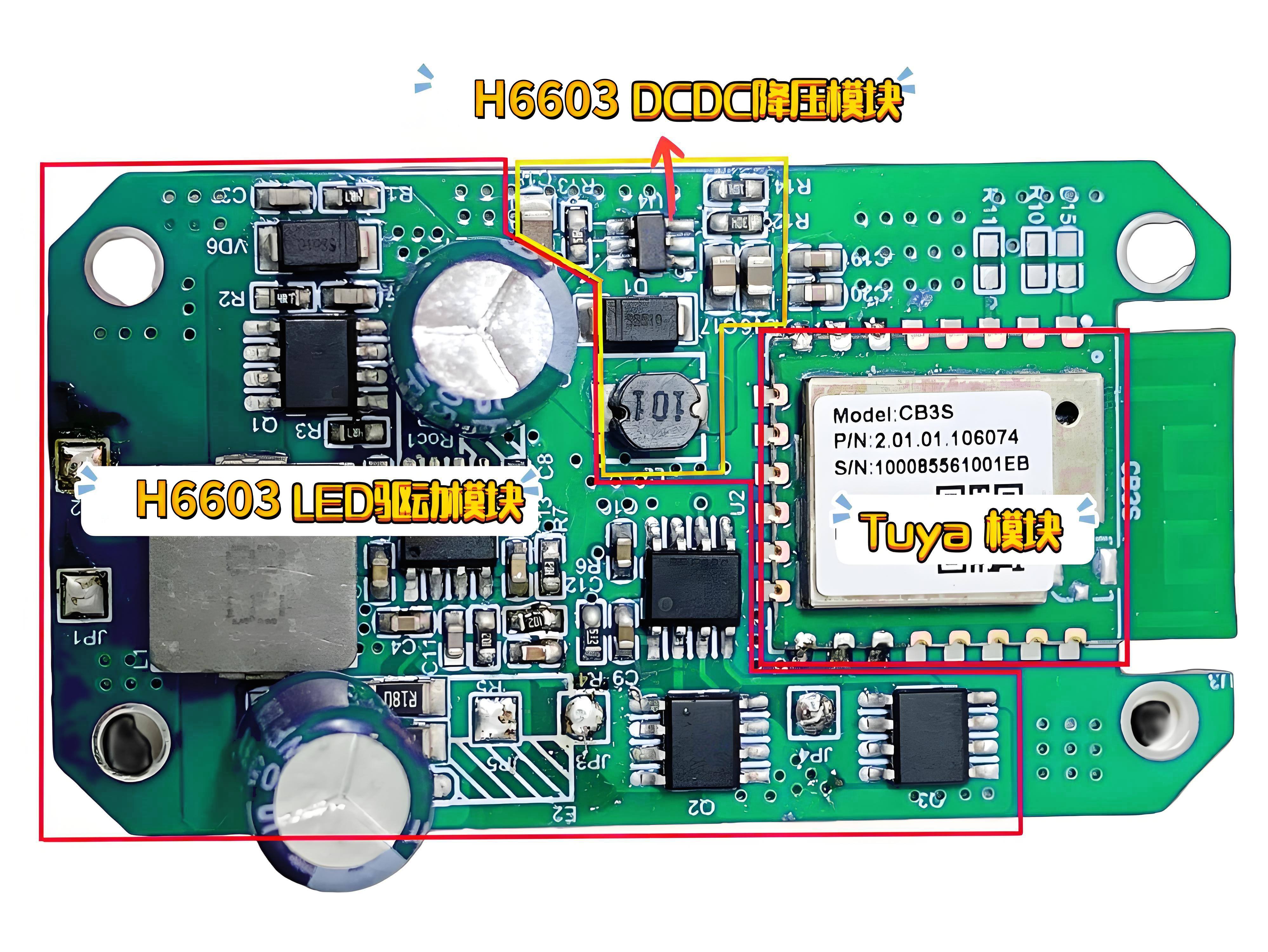

3、100V降压转换器在智能家居供电中的应用

二、核心器件剖析：H6603降压控制器/转换器

H6603是一个内置MOS的降压调节器。它可以在一个宽的输入 电源 范围提供0.8A连续输出电流，具有良好的负载调整率。电流模式操作提供了快速的瞬态响应，并提高了回路的稳定。自带可调过电流保护和过温保护功能。内部软启动减少了通电时对输入源的压力。

1、H6603降压芯片的特色

➢ 输出电流可达0.8A

➢ 工作电压范围 4.5V~80V

➢ 输出电压范围 0.812V~VIN*0.9

➢ 关机耗电流小于 1μA

➢ 固定工作频率 460KHz

➢ 内置软启动

➢ 可调过电流保护(OCP)

➢ 过温保护(OTP)

➢封装 ESOP-8

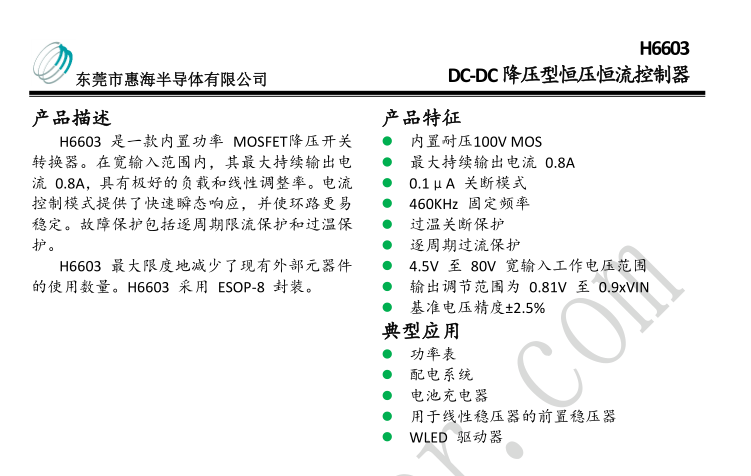

H6603-规格书

2、H6603降压芯片的应用案例：

WIFI模块供电：用H6603给WIFI无线模块供电，提供稳定的电源

液晶屏供电：用H6603给液晶屏驱动和屏幕供电

兼容MP2459：兼容MP2459，且具有更强的驱动能力
