自举供电耐压100V降压恒压芯片120V140V降12V 5V/2A稳压驱动H8013A

H8013A 是一款高度集成的同步降压型开关稳压器控制器，适用于宽电压输入场景下的降压恒压转换需求，以下是其核心信息梳理：

一、核心特性与参数

电压与电流能力

输入电压范围：10V-100V，可应对汽车启停、工业电源（如 12V/24V/48V/72V 系统）等场景的电压波动及浪涌。

输出电压范围：1.25V-50V（可调），典型精度 ±5%，通过外部电阻分压器设定，适配多种负载。

输出电流：持续输出电流最高 3A，峰值电流可达 3A（受外置限流设定与散热条件限制）。

效率与频率

转换效率：典型值＞90%，优化的同步整流架构及低导通电阻 MOSFET，减少热量产生。

开关频率：固定 150kHz，简化 EMI 滤波设计，降低输出纹波。

集成与封装

内置 100V N 沟道功率 MOSFET，减少外部元件数量，简化 PCB 布局。

采用 ESOP-8 封装，散热性能良好，适合空间受限场景。

二、关键功能优势

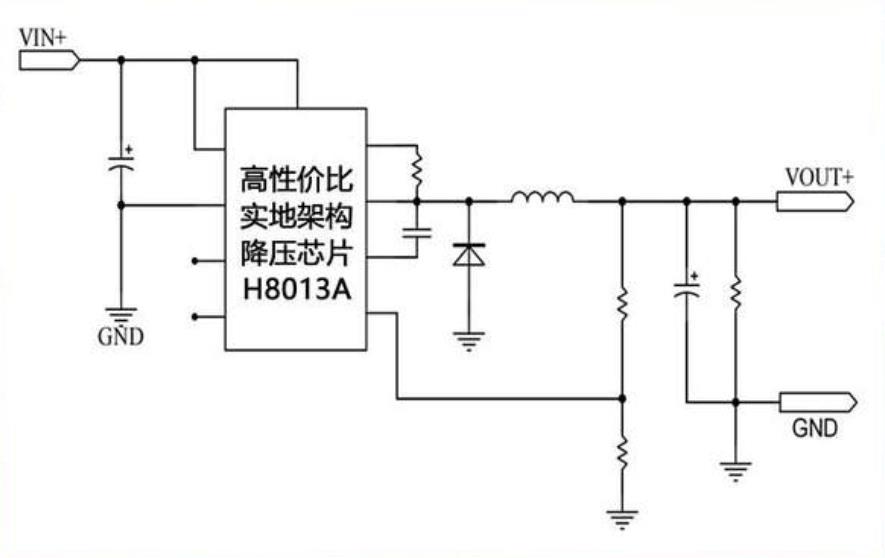

简化设计：外围电路仅需电感、电容、反馈电阻及可选限流电阻，集成使能控制功能，通过电平信号实现芯片启停，精简元器件并降低成本。

动态性能：采用自举供电设计，优化动态负载波动应对能力，负载快速切换时仍保持输出稳定。

保护机制

过流保护：逐周期峰值电流限制 + 外置电阻可调限流，防止 MOSFET 与电感损坏。

过压 / 短路保护：输出电压异常升高或短路时，自动进入保护模式。

过温保护：内置温度传感器，结温超阈值时关断输出，降温后自动恢复。

软启动：平缓建立输出电压，抑制浪涌电流，保护输入电源与输出电容。

三、典型应用领域

汽车充电器、电池充电器；

恒压电源系统；

电动自行车 / 扭扭车 BMS（电池管理系统）；

MCU 模块供电、车载仪表、电动汽车变流器等。
