新手必看：用CST做电磁场与电磁波仿真？先理清这些核心问题

对于电磁工程领域而言，CST（Computer Simulation Technology）是解决高频、高速电磁问题的关键工具，凭借精准的模拟能力，广泛应用于天线设计、射频器件开发、电磁兼容（EMC）分析等场景。不过，高效开展电磁场与电磁波仿真的前提，是先搞懂基础认知与关键前提问题；若前期准备不到位，不仅可能导致仿真结果出现偏差，还会严重影响整体工作效率。

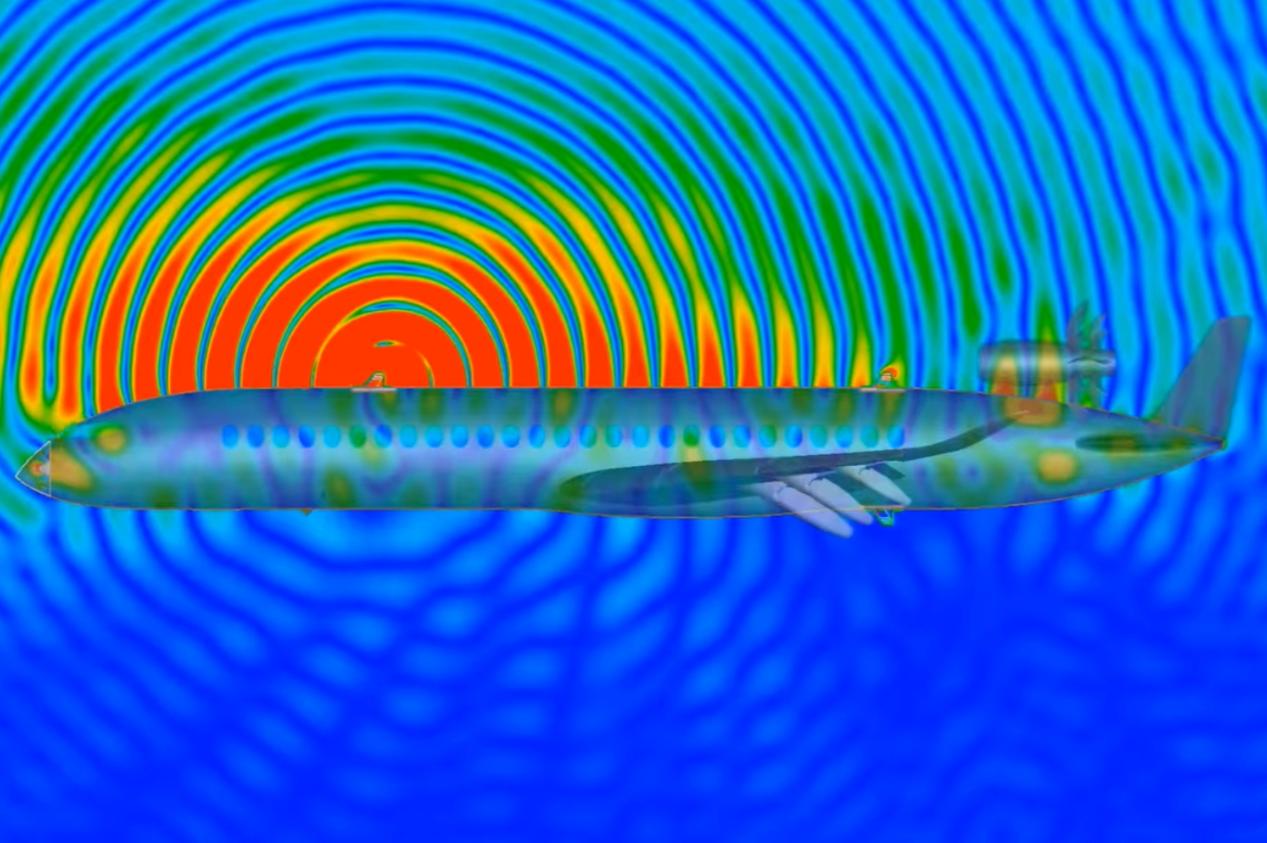

微信图片_20240807141530_副本

一、仿真前必搞懂的核心问题：从需求到基础认知

（一）明确仿真目标与场景：你要解决什么电磁问题？

开展 CST 仿真的第一步，是精准定位需求 —— 不同电磁场景对应不同的仿真逻辑与参数设置，若目标模糊，后续操作易偏离方向。需先明确以下问题：​

1. 仿真类型划分：是分析电磁波的辐射（如天线远场辐射特性）、传输（如微带线信号损耗），还是电磁干扰（如 PCB 板对周边器件的 EMC 影响）？不同类型需选择 CST 不同的求解器（如时域求解器、频域求解器）。
2. 核心指标定义：需重点关注哪些参数？例如天线仿真需明确增益、方向图、驻波比（VSWR）；射频器件仿真需关注插入损耗、回波损耗；EMC 仿真需关注电场强度、磁场分布等。
3. 工程约束条件：是否有尺寸、频率、材料等限制？比如手机天线仿真需限定工作频段（如 3.5GHz 5G 频段）、天线尺寸（适配手机机身），这些约束直接影响模型构建与参数设置。

（二）掌握电磁场基础：避免 “知其然不知其所以然”​

CST 仿真本质是对麦克斯韦方程组的数值求解，若缺乏基础理论支撑，易出现参数设置错误。需先理解以下核心概念：

1. 电磁场与电磁波的基本特性：如电磁波的极化方式（线极化、圆极化）、传播特性（反射、折射、衰减），这些特性直接影响仿真模型的边界条件设置（如是否添加吸收边界）。
2. 频域与时域的区别：频域仿真适用于单频或窄频场景（如固定频率的滤波器分析），时域仿真适用于宽频场景（如脉冲信号的传输分析），需根据需求选择对应的求解器。
3. 材料的电磁参数：如介电常数（ε）、磁导率（μ）、电导率（σ），不同材料（如金属、介质、磁性材料）的参数差异会显著影响电磁场分布，需准确获取并输入 CST。

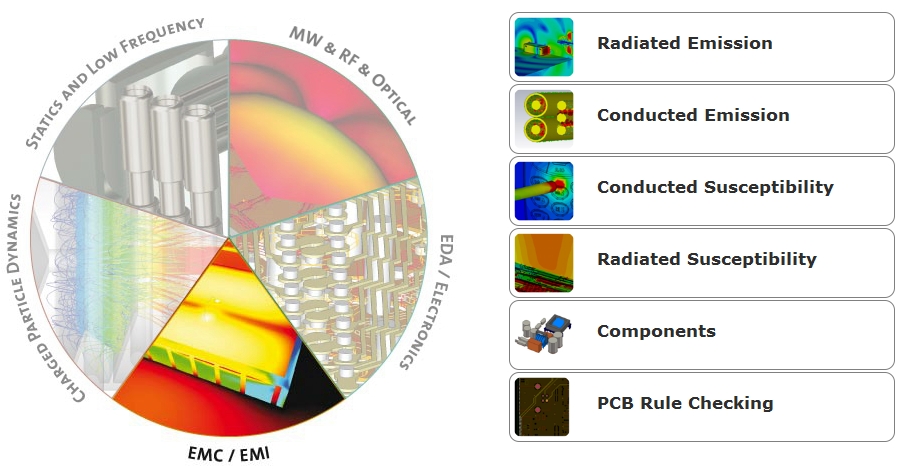

微信图片_20240807141526_副本

二、CST 电磁场与电磁波仿真的核心步骤（结合前期问题落地）​

（一）模型构建：基于需求与基础认知定框架

1. 几何建模：在 CST 的 “Modeling” 模块中，根据仿真目标创建三维模型。例如天线仿真需绘制辐射单元、馈线、接地平面；传输线仿真需绘制导体与介质层。需注意：模型尺寸需与实际工程一致，避免简化过度（如忽略关键结构细节）或冗余（如添加无关部件增加计算量）。
2. 材料赋值：在 “Material Library” 中为模型各部件分配材料，需严格匹配前期确认的电磁参数（如金属部件选择 “Copper”，介质基板选择 “FR4”）。若需自定义材料（如特殊介质），需手动输入介电常数、损耗正切等参数。

（二）求解器与边界条件设置：呼应前期场景与理论认知

1. 求解器选择：根据仿真类型与频段需求选择：​

• 时域求解器（Time Domain Solver）：适用于宽频问题（如超宽带天线、EMC 瞬态分析），计算效率高，可一次性获取宽频范围内的结果。​
• 频域求解器（Frequency Domain Solver）：适用于单频或窄频问题（如微波滤波器、谐振器），精度高，适合对特定频率点的特性做精细分析。

1. 边界条件设置：根据电磁波传播特性设置：

• 吸收边界（Absorbing Boundary）：用于模拟无限空间（如天线远场辐射），避免电磁波在边界处反射影响结果。​
• 理想导体边界（Perfect Electric Conductor, PEC）：用于模拟金属表面（如接地平面），电磁波在 PEC 边界处会全反射。​
• 周期性边界（Periodic Boundary）：用于模拟阵列结构（如天线阵列、频率选择表面），减少模型规模，提高计算效率。

（三）激励与参数设置：聚焦前期定义的核心指标​

1. 激励源设置：在 “Excitation” 模块中添加激励，需与仿真目标匹配。例如：​

• 天线仿真：添加 “Waveguide Port”（波导端口）或 “Lumped Port”（集总端口）模拟馈电，需设置激励信号的频率、幅度、极化方式。​
• 传输线仿真：添加 “Port” 在传输线两端，设置信号类型（如正弦波、脉冲信号）。​

1. 仿真参数设置：定义计算范围与精度，如：​

• 频域仿真：设置 “Frequency Range”（需覆盖关注频段）、“Number of Frequency Points”（点数越多精度越高，但计算时间越长）。​
• 时域仿真：设置 “Simulation Time”（需足够长，确保电磁波完全传播或衰减至可忽略水平）、“Time Step”（需满足 Courant 条件，避免数值不稳定）。​

（四）仿真计算与结果分析：验证前期目标是否达成​

1. 计算运行：点击 “Start Simulation” 启动计算，CST 会自动进行网格划分（可手动调整网格密度，精度要求高的区域需加密网格）。计算过程中可查看进度与收敛性，若出现不收敛，需回溯检查模型、材料或边界条件设置。
2. 结果分析：在 “Postprocessing” 模块中提取核心指标：

• 天线仿真：查看远场方向图、增益、VSWR、极化纯度。​
• 传输线仿真：查看 S 参数（S11 回波损耗、S21 插入损耗）、电场分布。​
• EMC 仿真：查看电场强度云图、近场耦合功率。​

需对比前期定义的目标指标，判断是否满足需求，若不满足则返回调整模型或参数。

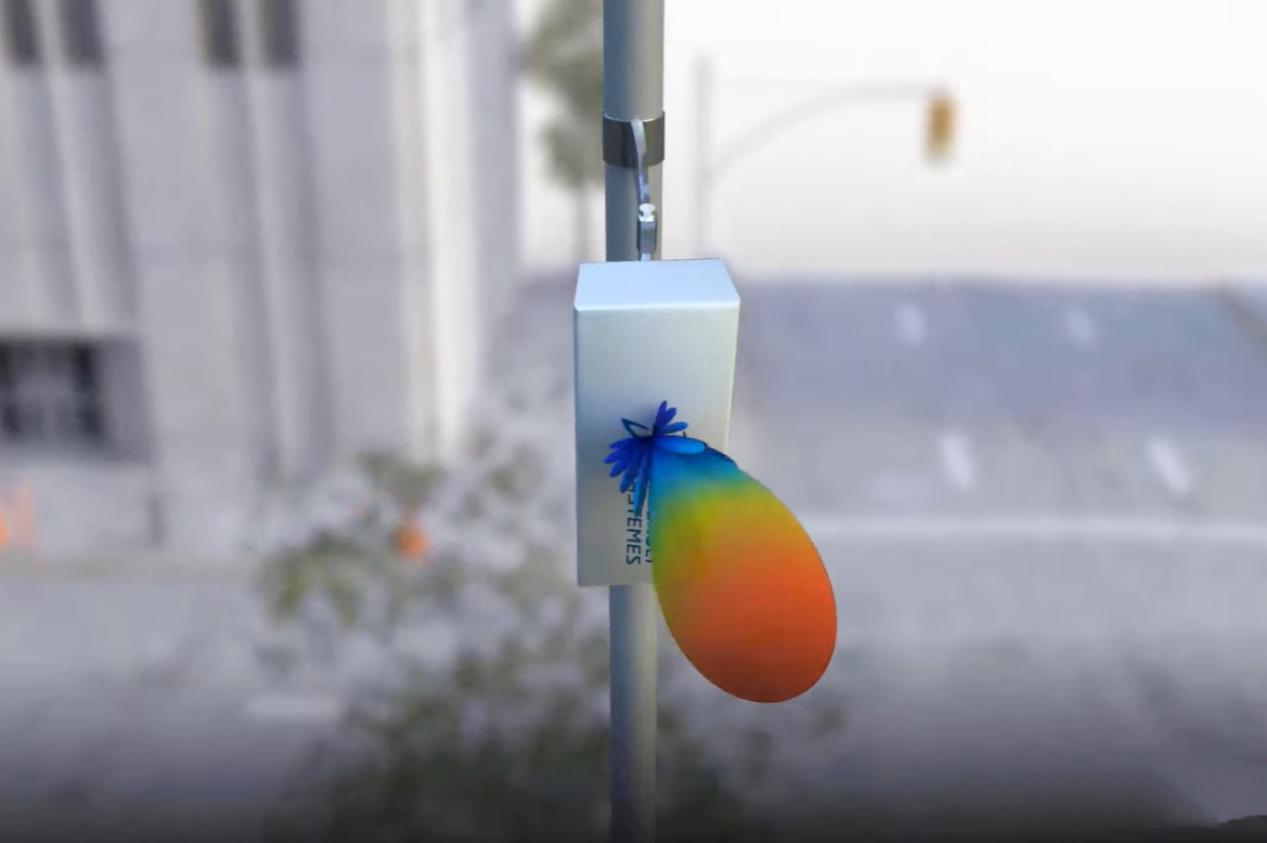

adaDAF_副本

三、仿真过程中的关键注意事项（规避常见误区）​

（一）避免 “参数随意设”：基于前期认知严谨输入​

1. 材料参数不可估算：需从官方手册或实验数据中获取准确的介电常数、电导率等，尤其是高频场景下，材料的损耗特性（如损耗正切）对结果影响显著，忽略损耗会导致仿真结果偏乐观。​
2. 激励与边界条件不可错配：例如天线仿真若误将吸收边界设为 PEC 边界，会导致电磁波无法辐射，结果完全失真；传输线仿真若激励端口位置错误，会导致信号无法有效传输。

（二）平衡精度与效率：避免 “过度追求精度” 或 “忽视精度”

1. 网格划分需合理：网格过粗会导致精度不足（如忽略小尺寸结构的电磁场细节），过细则会大幅增加计算时间。可采用 “自适应网格” 功能，让 CST 根据电场梯度自动调整网格密度（梯度大的区域加密）。
2. 计算范围需适度：时域仿真的 “Simulation Time” 无需过长（避免电磁波在吸收边界外反复反射），频域仿真的 “Frequency Range” 无需覆盖无关频段，减少冗余计算。

（三）结果验证不可少：避免 “仿真即终点”​

1. 与理论值或实验数据对比：例如天线的增益可通过理论公式估算（如半波振子增益约 2.15dBi），若仿真结果与理论值偏差过大（如超过 1dBi），需检查模型或参数。​
2. 排查异常结果：若出现电场强度异常集中（如局部场强远超预期），需检查是否存在模型干涉（如金属部件短路）、材料参数错误（如将介质设为金属）等问题。

在 CST 电磁场与电磁波仿真中，机械的 “按步骤点击” 远远不够，真正高效的仿真应遵循 “理论认知→需求拆解→参数落地→结果验证” 的完整闭环。前期若能厘清 “仿真目标究竟是什么”“基础理论该如何应用”“材料与参数该怎么选择” 这三大核心问题，后续操作才能精准落地，有效规避不必要的弯路。无论是天线设计、射频器件开发，还是 EMC 分析场景，都需坚持 “问题为导向”，让理论认知与软件操作深度融合，这样才能高效输出可靠的仿真结果，为工程设计提供有力支撑。
