运维必看！让监控数据“看得见”——Grafana + Prometheus可视化实操

前提已经搭建好promehtes和granfana,实践过程：grafana接入prometheus数据源和一些简单的prometheus语法

• 操作系统：CentOS 7
• 部署环境：测试环境
• IP 地址：192.168.1.139 局域网测试地址

本文档为个人学习笔记，所有配置、命令、指标名称均为测试用途

1. 登录granfana 添加数据源

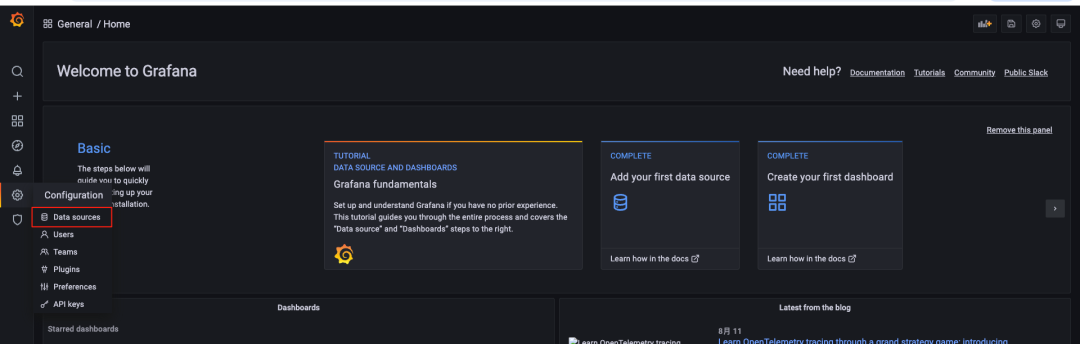

从主页将鼠标放到小 ⚙️ 上，点击「数据源」

2. 添加数据源

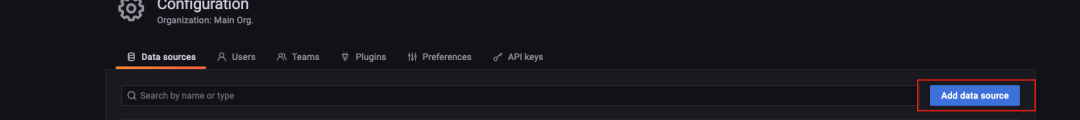

点击 Add data source 进入数据源配置页面

3. 选择数据源类型 - Prometheus

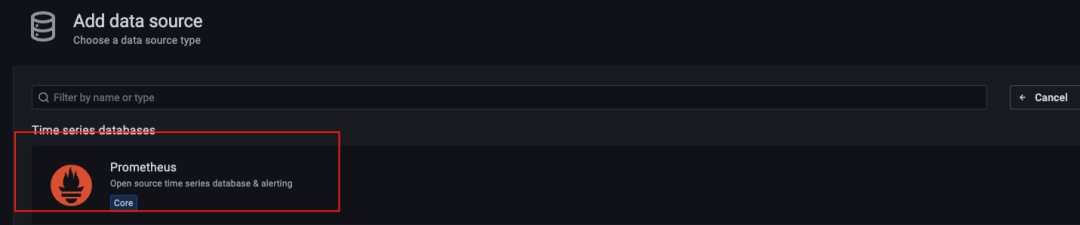

在数据源列表中选择：Prometheus

4. 配置

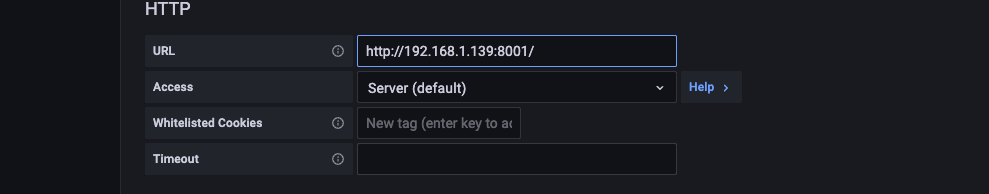

• URL：输入 Prometheus 服务地址，http://192.168.1.139:8001

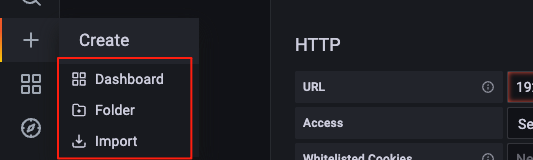

5. 创建仪表盘

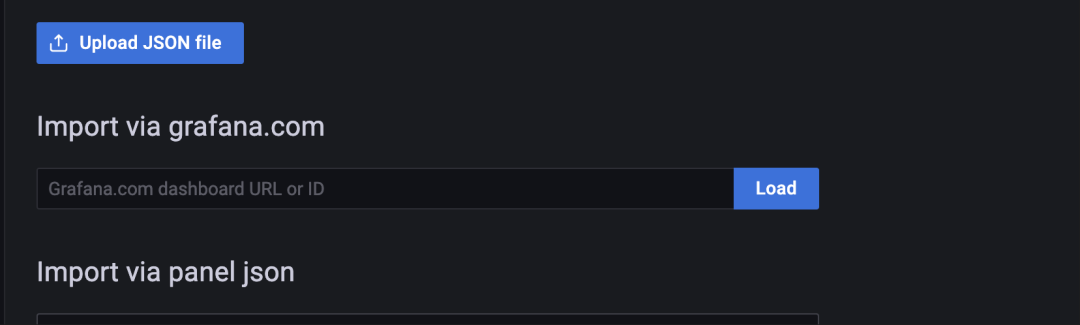

import 通过 ID 导入

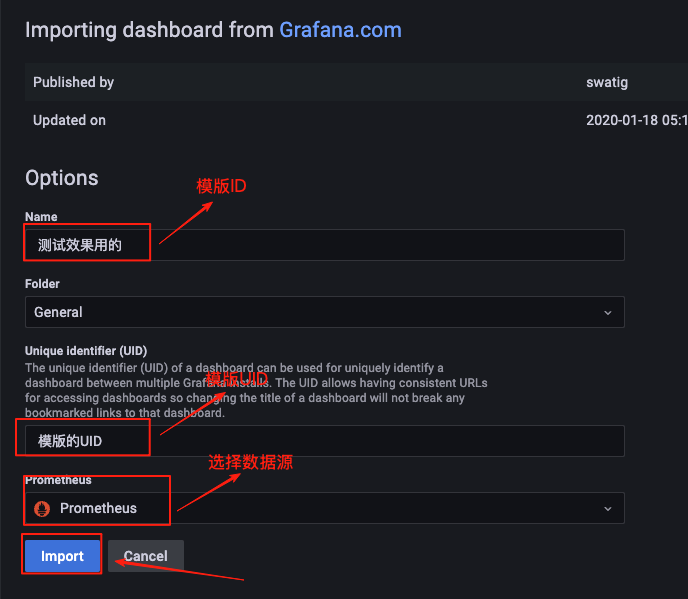

1. 在 Import via grafana.com 输入框中填写仪表盘的 ID

1. 仪表盘 ID 建议从grafana官方渠道获取
2. 找到所需模板，复制 ID 填入输入框中
3. 点击 Load系统将自动加载模板并提示选择数据源

6、创建一个自定义的仪表盘

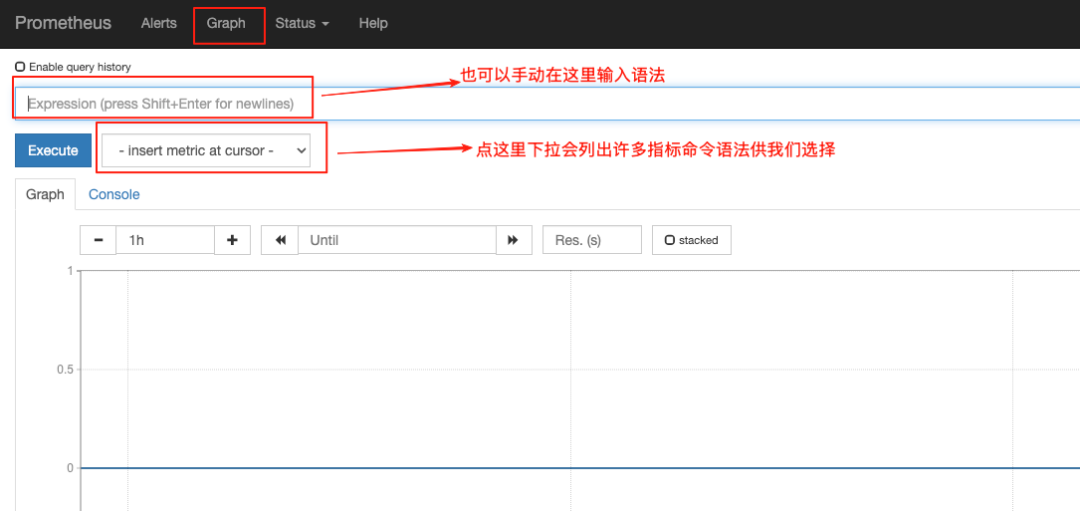

获取指标名称也就是查询语法，可以从prometheus界面获取如图

将语法填写到granfana仪表盘的Metrics browser 输入框里，正常会展示指标数据

7 、指标数据语法的使用

1）计算指标数据在过去1分钟内的平均每秒错误率

如上图用了两种方法计算“过去1分钟内的平均每秒错误率”，便于对比分析。 两种方法都能实现，适用场景不同，根据实际需求选择。

指标说明：

• 这个是后端自定义的埋点， 指标名称是自定义的：counter_Htest_exception_total，代表请求异常总数（Counter 类型）
• counter_Htest_total：代表请求总数（Counter 类型）

方法一：使用 rate()rate(counter_Htest_exception_total[1m]) / rate(counter_Htest_total[1m])

方法二：使用 offset 手动差值

(counter_Htest_exception_total - counter_Htest_exception_total offset 1m) / (counter_Htest_total - counter_Htest_total offset 1m)

2）下面对应测试的告警规则

只有当服务有真实流量且错误率显著偏高时，才发出告警， 里面用到了rate和运算符还有and

rate(counter_Htest_total[5m]) * 60 > 5
and
rate(counter_Htest_exception_total[5m])/rate(counter_Htest_total[5m]) > 0.2

验证告警规则格式是否正确可以用promtool 如：

将告警规则添加到zidingyi.rules
[root@test rules]# ../promtool check rules zidingyi.rules
Checking zidingyi.rules
SUCCESS: 12 rules found

语法解析：

过去 5 分钟平均每分钟请求数 > 5

一开始只用了错误率作为告警条件，结果发现测试环境下经常误报——有时候就一两个请求失败，错误率就飙到100%，但上去看日志、手动测接口都是正常的。后来加上了“请求总量达到一定阈值”的前置条件，避免了低流量下的无效告警。这个做法仅供参考，具体阈值和逻辑还需要根据实际业务特征来调整

3）数据聚合

sum 是 PromQL 的聚合操作符

sum(rate(counter_Htest_total[1m])) by (job)

按 job 分组，统计每个服务的总 QPS job是收集指标的一个标签

4）round用法

round(counter_Htest_exception_total/counter_Htest_total*100)

两张图展示round的效果（加round的是整数，不加则是带小数的）

5）获取某段时间范围内的数据

指标名称{job="test“}[5m]

6）使用正则表达式匹配标签（模糊匹配）

指标名称{job=~"test$"}

📌 说明：

• =~ 表示正则匹配
• 匹配 job 标签以 test结尾的实例 注：正则匹配需确保标签存在（否则返回空）

7）总结

metric_name（指标名称）

8）、 语法调试建议

添加自定义模版时，先在prometheus上调试语法，调试好了复制到granfana，这样调试更加方便一些

1、查询规则比较复杂时（如聚合、标签过滤，计算等），可分步调试如：

metric_name-->metric_name{label="value"}-->sum(metric_name{label="value"})

2、使用promtool检查告警规则语法（promtool check rules zidingyi.rules），确保规则格式正确

欢迎留言分享你的运维小技巧！

⚠️ 注：内容为个人经验总结与技术分享，仅供参考！
