一、概述, Kintex-7 XC7K325T板卡, K7图形图像硬件加速器, K7软件无线电处理平台, XC7K325T开发板, XC7K325T板卡

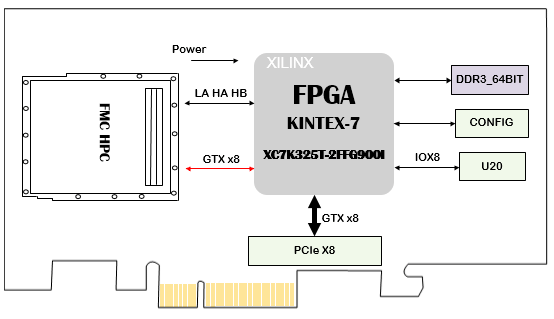

本板卡基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，北京太速科技板卡支持各种接口输入，软件支持windows，Linux驱动。
二、功能和技术指标：
板卡功能 | 参数内容 |
|---|---|
主处理器 | Xilinx XC7K325T-2FFG900I |
板卡标准 | PCI EXPRESS CARD REV. 1.1 |
电气规范 | 支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准 |
FMC接口 | FMC ANSI/VITA 57.1 – 2008 ，ASP-134486-01HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口 |
板载缓存 | 1路 64bit DDR3， 容量2GByte |
加载Flash | 128Mbit @PC28F128MAP30 |
高速接口 | PCIeX8 |
低速接口 | 8路 LVTTL IO |
板卡尺寸 | 167.64*111.15 |
板卡重量 | （含散热片） |
板卡供电 | +12V@3A |
板卡功耗 | 36W |
工作温度 | Industrial -20℃到+65℃ |
三、接口测试软件:
板卡功能 | 参数内容 |
|---|---|
主处理器 | XC7K325T-2FFG900I |
软件版本 | ISE14.7 |
编程语言 | Verilog |
板卡接口测试程序 | DDR测试、PCIe IO模式测试，GPIO测试程序 |
板卡接口应用程序 | PCIe V2.0 XDMA 测试FPGA程序，Windows 7，Linux驱动程序 |
板载FMC测试程序 | 根据子卡型号提供对应的测试接口程序 |
四、应用领域 数据采集IO卡，软件无线电处理平台
