前言

本文主要介绍基于创龙科技TL3588-EVM评估板的NPU开发案例，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware16.2.5

开发环境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160

Debian：Debian 11

LinuxSDK：LinuxSDK-[版本号]（基于rk3588_linux_release_v1.2.1_20230720）

无特殊说明情况下，本文默认使用USB TO UART2作为调试串口，使用系统启动卡（Micro SD方式）启动系统，通过路由器与PC机进行网络连接，请确保PC机、Ubuntu系统可正常访问互联网。

NPU(Neural network Processing Unit)，即神经网络处理器。RK3588内部已集成高能效神经网络处理器NPU，支持神经网络推理硬件加速，能够流畅运行AI算法。主要参数如下：

（1）支持INT4/INT8/INT16/FP16/BF16/TF32等；

（2）支持多种框架，如TensorFlow/PyTorch/Caffe/MXNet等；

（3）6TOPS算力。

备注：更多详细信息请查看“6-开发资料\数据手册\核心板元器件\CPU\”目录下的文档。

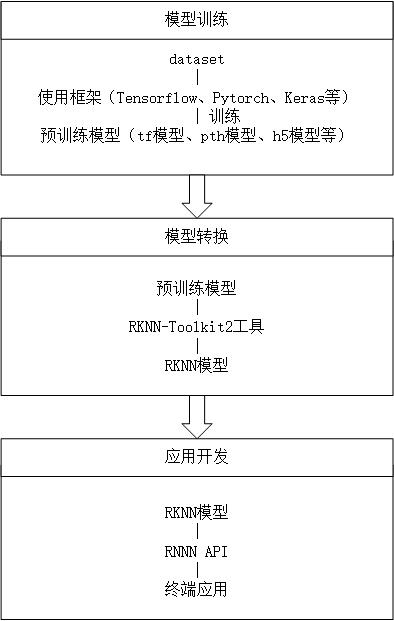

NPU开发流程如下：

（1）模型训练：用户根据需求自行训练模型或使用官方提供的模型；

（2）模型转换：使用RKNN-Toolkit2将预训练模型转换为RK3588 NPU可使用的RKNN模型；

（3）应用开发：基于RKNN API开发应用程序。

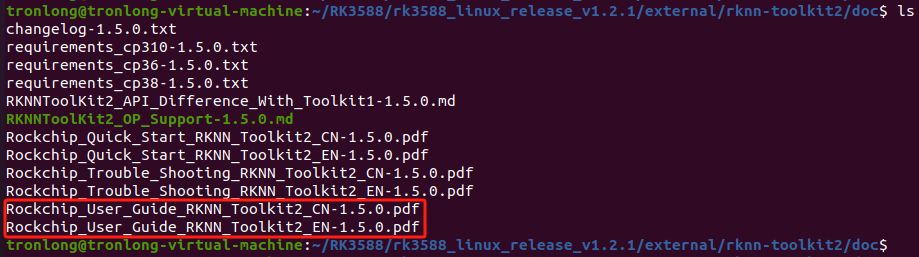

关于RKNN-Toolkit2模型转换使用说明、混合量化、精度问题排查的详细介绍，可查看LinuxSDK源码"external/rknn-toolkit2/doc/"目录下的"Rockchip_User_Guide_RKNN_Toolkit2_CN-1.5.0.pdf"与"Rockchip_User_Guide_RKNN_Toolkit2_EN-1.5.0.pdf"文档。

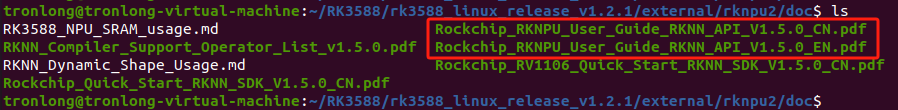

关于RKNN API的详细使用说明可查看LinuxSDK源码"external/rknpu2/doc/"目录下的"Rockchip_RKNPU_User_Guide_RKNN_API_V1.5.0_CN.pdf"与"Rockchip_RKNPU_User_Guide_RKNN_API_V1.5.0_EN.pdf"文档。

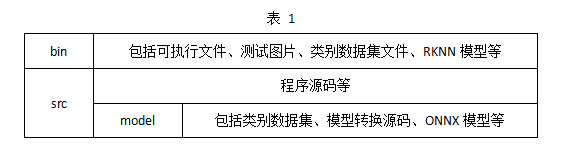

我司提供的NPU开发案例为产品资料“4-软件资料\Demo\platform-demos\yolov5_object_detect”，具体说明如下。

案例说明

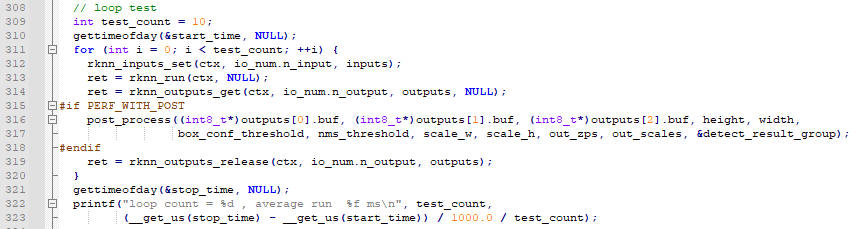

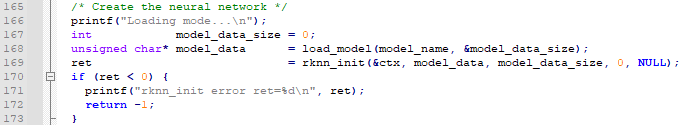

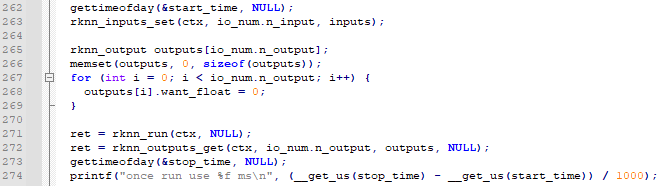

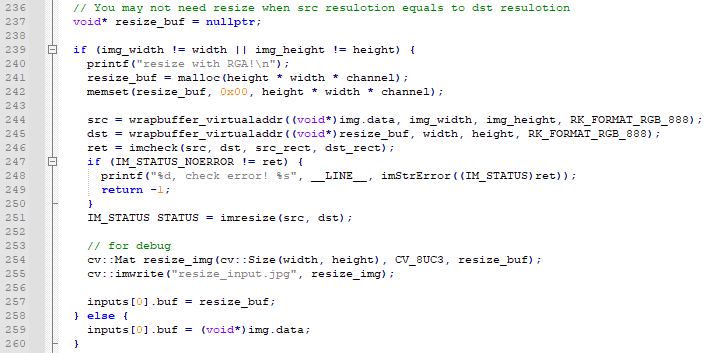

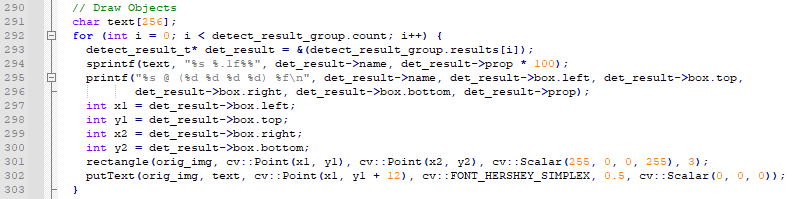

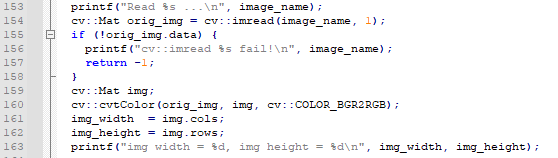

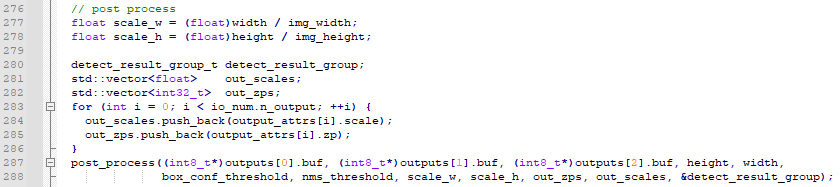

本案例基于RKNN API实现对图片中目标对象的识别，并将识别结果以加水印的方式添加至图像，并保存成图片文件。案例循环测试10次，统计出推理的平均处理耗时。

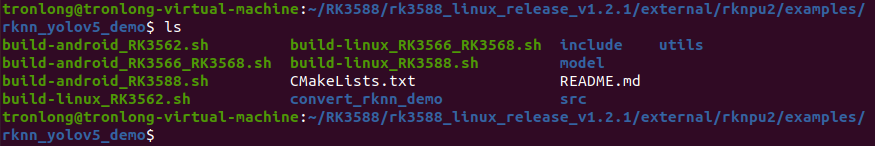

备注：本案例基于瑞芯微官方例程实现，进行了目录的重构及编译的简化,功能逻辑未进行修改。官方例程位于LinuxSDK源码"external/rknpu2/examples/rknn_yolov5_demo/"目录下。

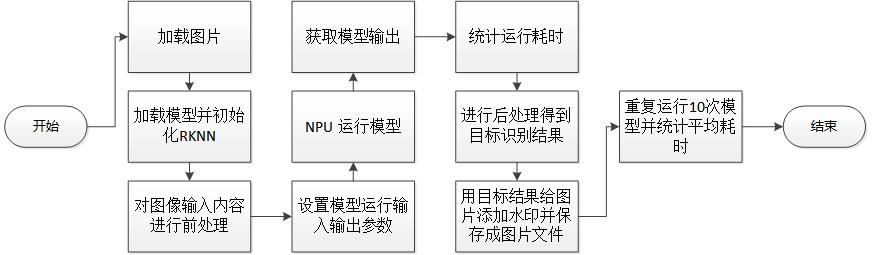

程序处理流程图如下：

案例测试

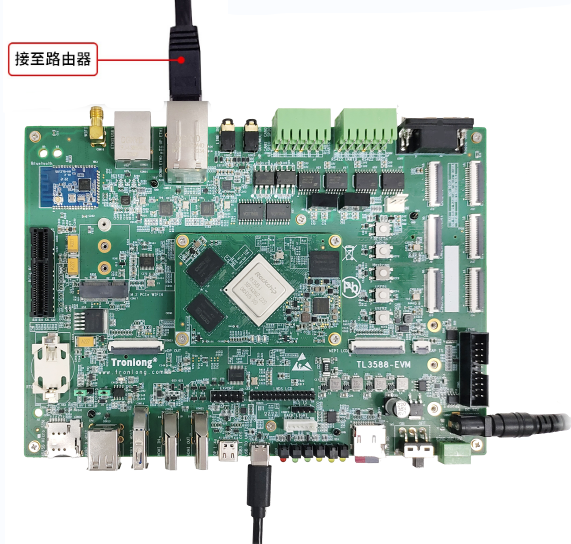

请通过网线将评估板千兆网口ETH0连接至路由器。

请将案例bin目录下的所有文件拷贝至评估板文件系统任意目录下。

在可执行文件所在目录，执行如下命令，对图片目标对象进行模型推理。

备注：模型运行的时间会有抖动。

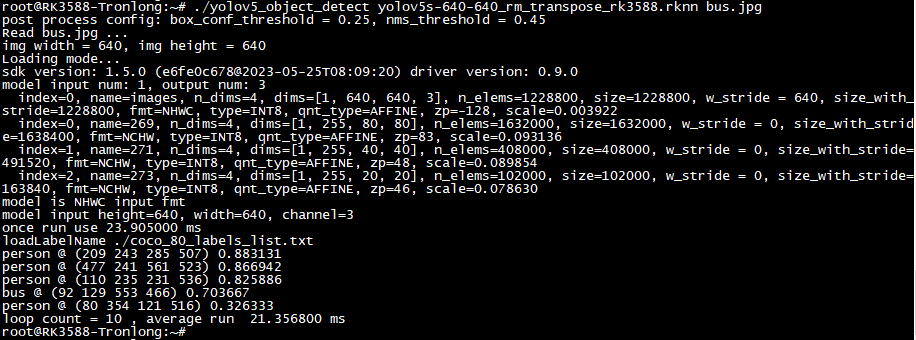

Target# ./yolov5_object_detect yolov5s-640-640_rm_transpose_rk3588.rknn bus.jpg

从输出信息可知，本案例程序识别出测试图片包含4个person和1个bus对象，运行1次模型耗时为23.905000ms；循环运行10次模型平均耗时为21.356800ms。

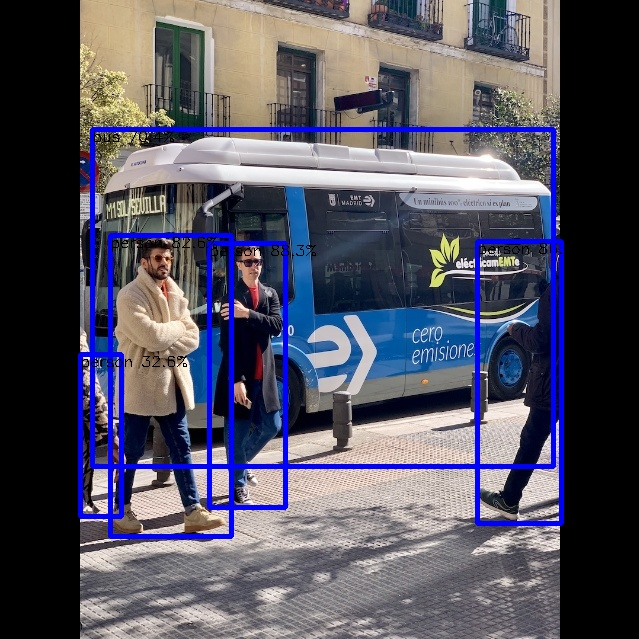

案例程序对测试图片的目标对象标记成功后将输出名称为out.jpg的标记图片至当前目录，请将out.jpg文件拷贝至Windows下，并使用PC端相关软件对比查看bus.jpg与out.jpg，测试结果如下所示。

从out.jpg图片可知，案例程序能正确框选出4位人物和1辆汽车，同时显示person、bus文字标签和置信度，标记对象的数量及信息等与程序打印信息一致。

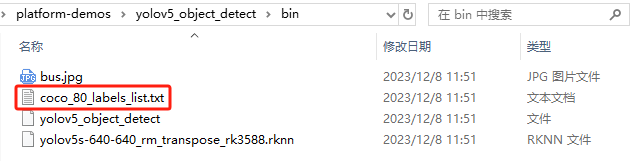

本程序能够支持识别的目标数据集类型说明位于bin目录下的coco_80_labels_list.txt文件，用户可根据相关目标类型进行测试验证。

案例编译

环境搭建

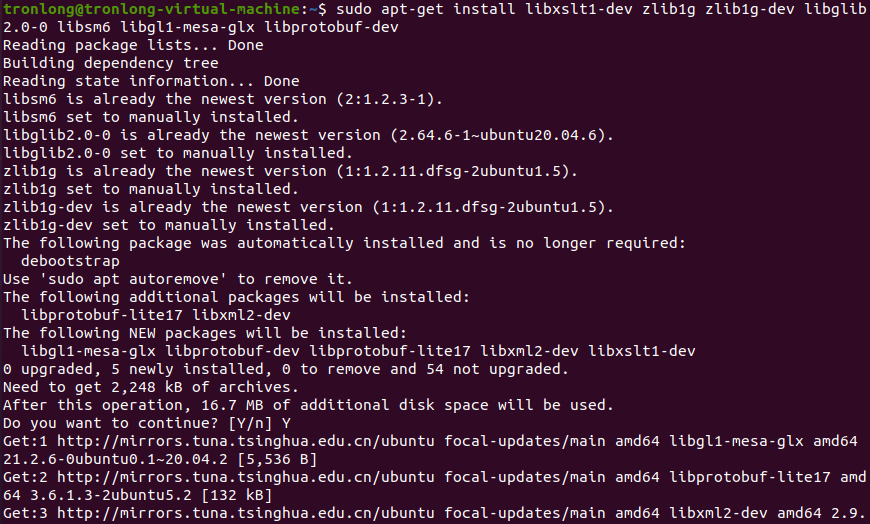

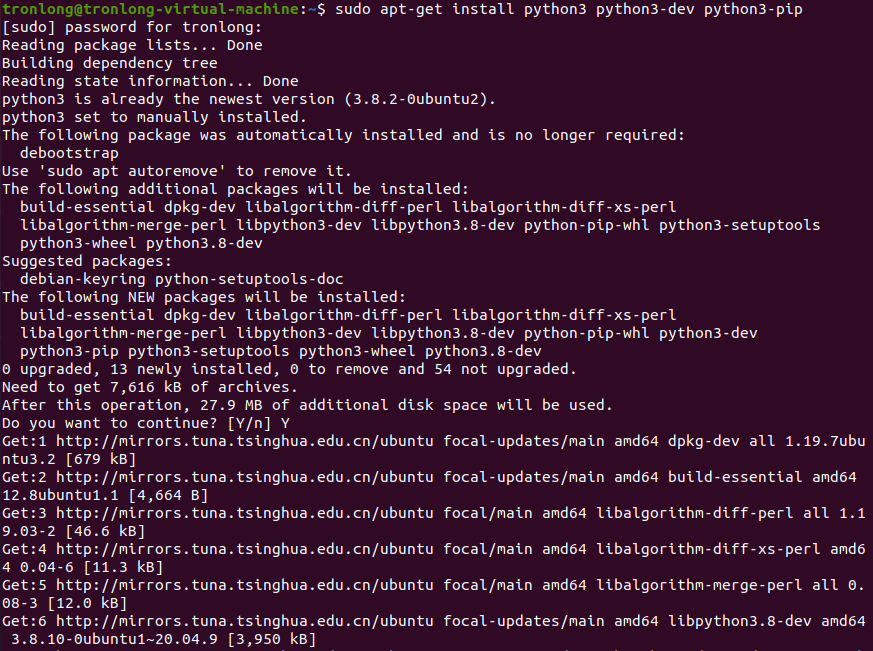

打开Ubuntu，执行如下命令，安装NPU案例开发所需的Python3工具及依赖库。

Host# sudo apt-get install python3 python3-dev python3-pip

Host# sudo apt-get install libxslt1-dev zlib1g zlib1g-dev libglib2.0-0 libsm6 libgl1-mesa-glx libprotobuf-dev

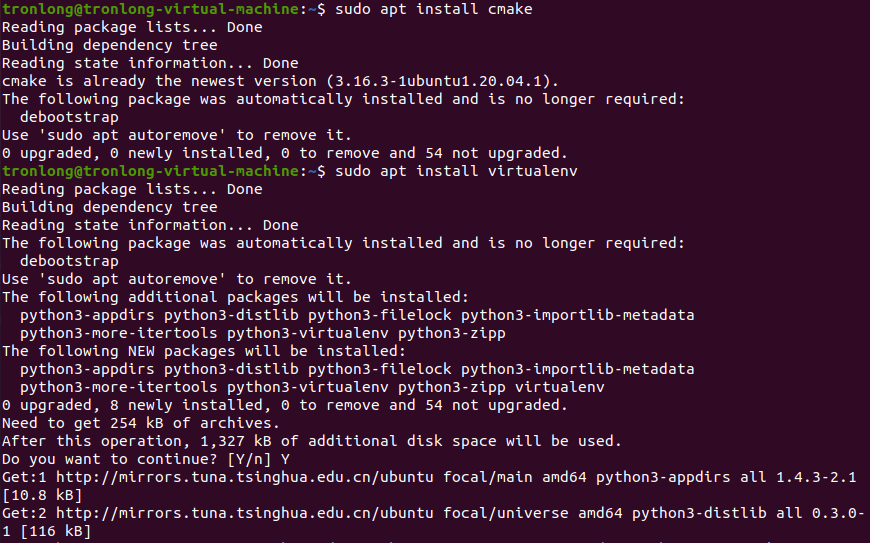

执行如下命令，安装NPU案例开发所需的cmake和virtualenv工具。

Host# sudo apt install cmake

Host# sudo apt install virtualenv

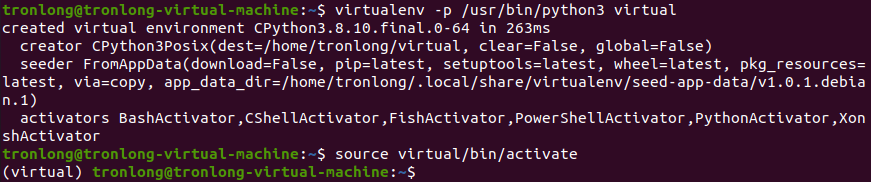

执行如下命令，使用virtualenv工具创建虚拟环境并进入虚拟环境。

Host# virtualenv -p /usr/bin/python3 virtual //创建虚拟环境

Host# source virtual/bin/activate //进入虚拟环境

备注：虚拟机可能存在多个Python版本，由于虚拟机环境问题可能导致库安装不成功或成功亦无法找到库，因此建议使用虚拟环境安装库。virtual可任意命名，指定目录创建，若无指定目录则默认当前目录。

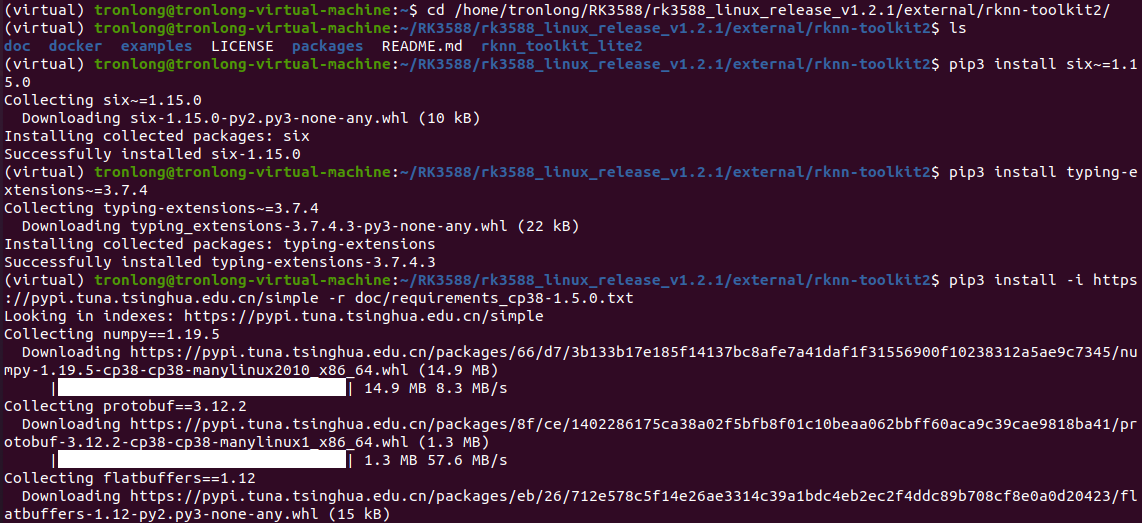

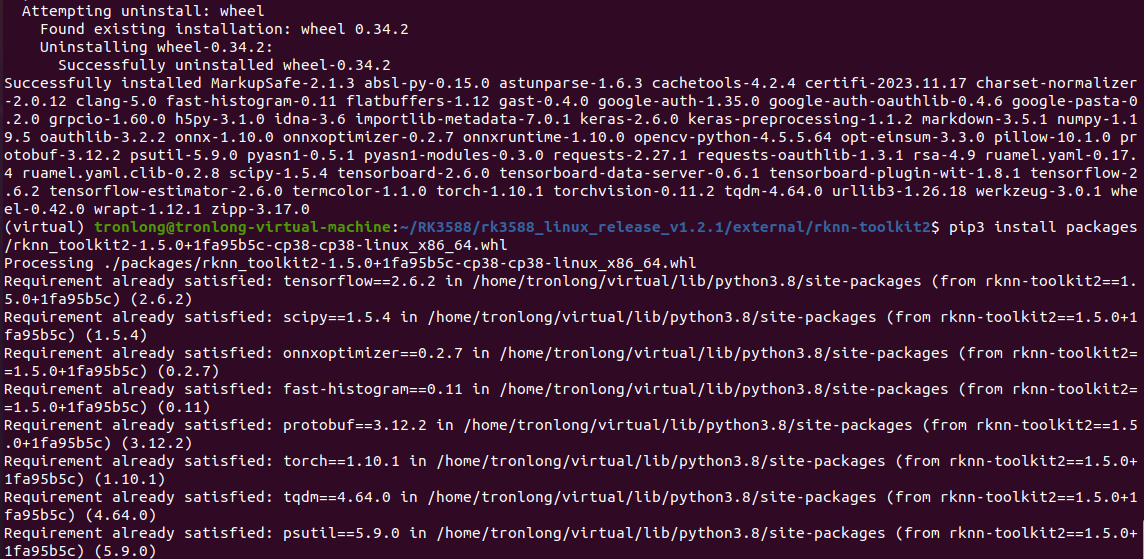

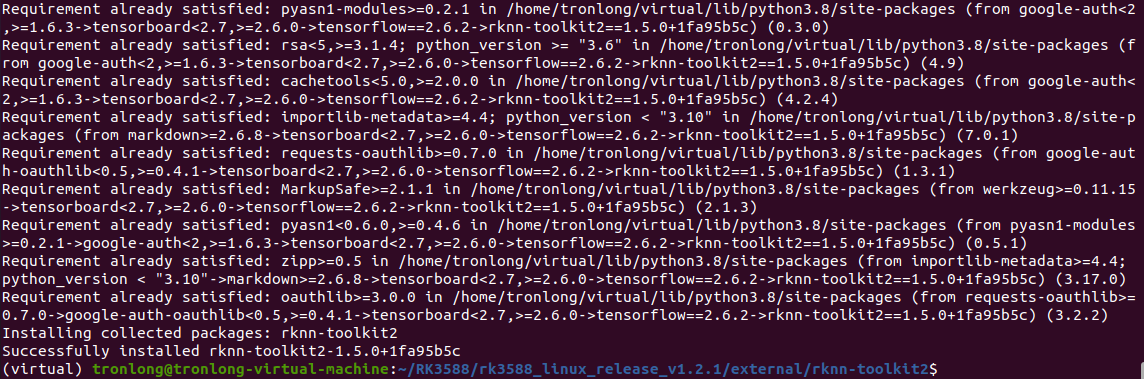

执行如下命令，进入LinuxSDK源码"rk3588_linux_release_v1.2.1/external/rknn-toolkit2/"目录，安装案例相关依赖库。

Host# cd /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/external/rknn-toolkit2/

Host# pip3 install six~=1.15.0

Host# pip3 install typing-extensions~=3.7.4

Host# pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple -r doc/requirements_cp38-1.5.0.txt

Host# pip3 install packages/rknn_toolkit2-1.5.0+1fa95b5c-cp38-cp38-linux_x86_64.whl

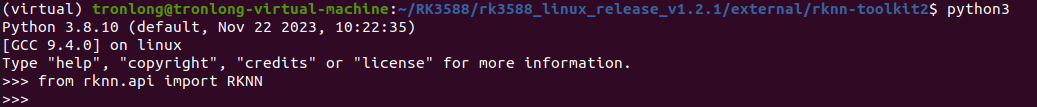

在当前目录下，执行如下命令，若无报错信息，则表示安装成功，如下图所示。按下"Ctrl + D"即可退出测试。

Host# python3

from rknn.api import RKNN

执行如下命令，可退出虚拟环境。

Host# deactivate

模型转换

打开Ubuntu，执行如下命令，进入虚拟环境。

Host# source virtual/bin/activate

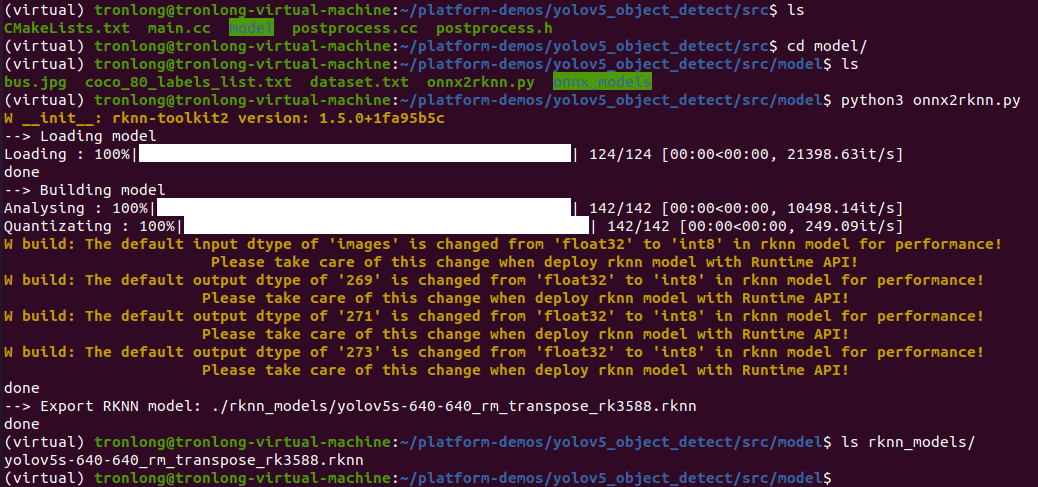

将案例src源码目录拷贝至Ubuntu工作目录下，进入源码目录的model目录，执行如下命令进行模型转换，将ONNX模型转化为RKNN模型。模型转化成功后将会在当前目录下新生成rknn_models目录，并在rknn_models目录下生成RKNN模型。

Host# cd model/

Host# python3 onnx2rknn.py

模型转化成功后执行如下命令，退出虚拟环境。

Host# deactivate

案例编译

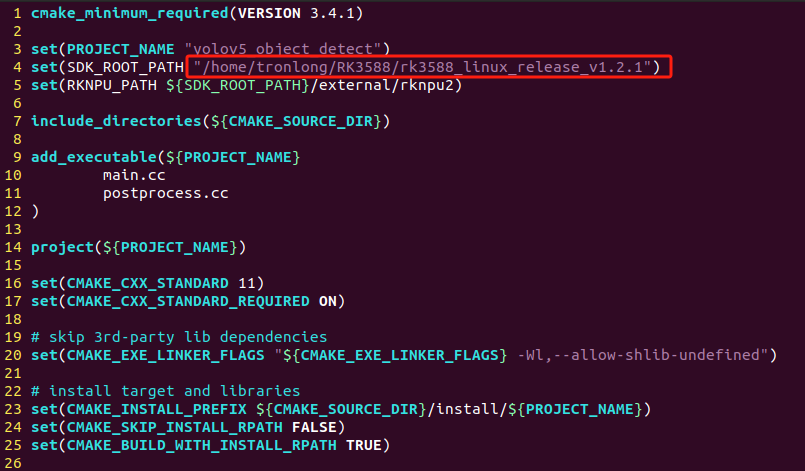

在案例src源码目录下，执行如下命令配置编译环境，并修改CMakeLists.txt文件，请根据实际情况修改为LinuxSDK源码路径。

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# vi CMakeLists.txt

执行如下命令，新建一个build目录，用于存放编译过程产生的相关文件。

Host# mkdir -p build

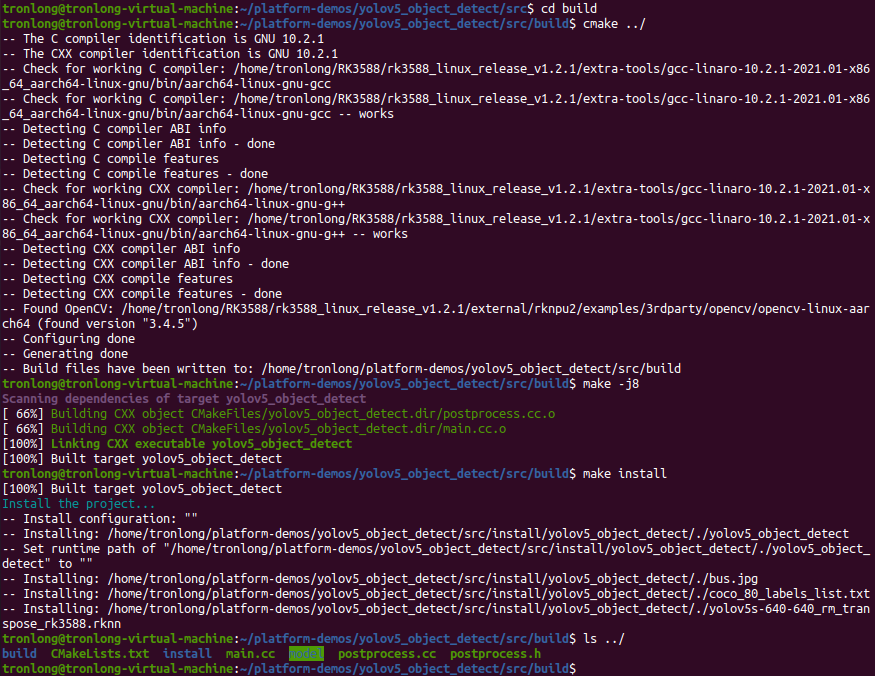

进入build目录，执行如下命令进行案例编译，编译完成将会在build目录下生成编译过程产生的相关文件，并在src目录下生成install目录，该目录下存放案例相关文件。

Host# cd build

Host# cmake ../

Host# make -j8

Host# make install

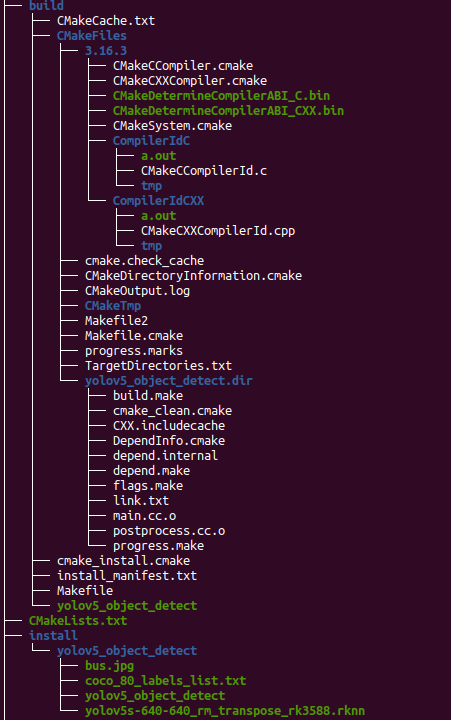

build目录存放编译过程产生的相关文件，install目录存放案例相关文件，包括测试图片bus.jpg、类别数据集coco_80_labels_list.txt、RKNN模型yolov5s-640-640_rm_transpose_rk3588.rknn和可执行程序yolov5_object_detect等文件，如下图所示。
