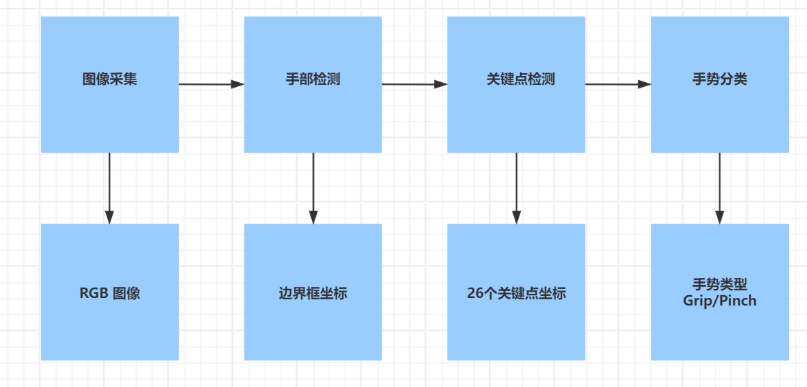

// 手部检测流程
class HandDetector {
public:
    DetectionResult detect(const cv::Mat& frame) {
        // 图像预处理
        cv::Mat preprocessed = preprocess(frame);

        // 神经网络推理
        float* output = network.inference(preprocessed);

        // 后处理 - 非极大值抑制
        vector<BoundingBox> boxes = nms(output, confidence_threshold);

        return {boxes, frame.size()};
    }
};

关键优化点：

输入分辨率：416×416，平衡精度与速度
Anchor设计：针对手部比例优化预定义框
量化策略：INT8 量化减少模型体积

3.2 -> 手骨关键点检测

基于 Heatmap 回归的 26 点关键点检测：

class HandLandmarkDetector {
private:
    const int NUM_KEYPOINTS = 26;
    const int HEATMAP_SIZE = 64;

public:
    vector<KeyPoint> estimate(const cv::Mat& hand_roi) {
        // 生成26个通道的Heatmap
        vector<cv::Mat> heatmaps = model.predict(hand_roi);

        vector<KeyPoint> keypoints;
        for (int i = 0; i < NUM_KEYPOINTS; i++) {
            // 寻找Heatmap极值点
            Point2f max_loc = findMaxLocation(heatmaps[i]);

            // 亚像素精度优化
            KeyPoint kp = refineKeyPoint(max_loc, heatmaps[i]);
            keypoints.push_back(kp);
        }

        return keypoints;
    }
};

技术亮点：

Encoder-Decoder 架构：保持空间分辨率的同时提取深层特征
Coordinate Decoding：基于热力图的最大值位置提取关键点坐标
多任务学习：同时预测关键点位置和手部存在置信度

3.3 -> 手势分类逻辑

基于关键点空间关系的状态机分类：

// Unity SDK中的手势分类实现
public enum GestureType {
    None = -1,
    Grip = 1,      // 握拳
    Palm = 2,      // 手掌
    Pinch = 3,     // 捏合
    OpenPinch = 4  // 捏合松开
}

public class GestureClassifier {
    public GestureType Classify(List<Vector3> keypoints) {
        // 计算手指弯曲角度
        float thumbAngle = CalculateFingerAngle(keypoints, FingerType.Thumb);
        float indexAngle = CalculateFingerAngle(keypoints, FingerType.Index);

        // 基于角度阈值分类
        if (thumbAngle < 30f && indexAngle < 25f) {
            return GestureType.Pinch;
        } else if (AllFingersBent(keypoints)) {
            return GestureType.Grip;
        } else if (AllFingersExtended(keypoints)) {
            return GestureType.Palm;
        }

        return GestureType.None;
    }
}

4 -> Unity SDK源码深度分析

4.1 -> RKInput 输入管理系统

作为多模态输入的统一入口，RKInput 采用模块化设计：

// Assets/Rokid/UXR/Scripts/Input/RKInput.cs
public class RKInput : MonoBehaviour {
    [SerializeField] private InputModuleType defaultInitModule = InputModuleType.Gesture;
    [SerializeField] private InputModuleType defaultActiveModule = InputModuleType.Gesture;

    private InputModuleManager moduleManager;
    private Dictionary<InputModuleType, IInputModule> modules;

    void Start() {
        InitializeModules();
        ActivateDefaultModule();
    }

    private void InitializeModules() {
        modules = new Dictionary<InputModuleType, IInputModule>();

        // 动态加载预配置的输入模块
        if (defaultInitModule.HasFlag(InputModuleType.Gesture)) {
            var gestureModule = gameObject.AddComponent<GestureInputModule>();
            modules[InputModuleType.Gesture] = gestureModule;
        }

        // 其他模块初始化...
    }
}

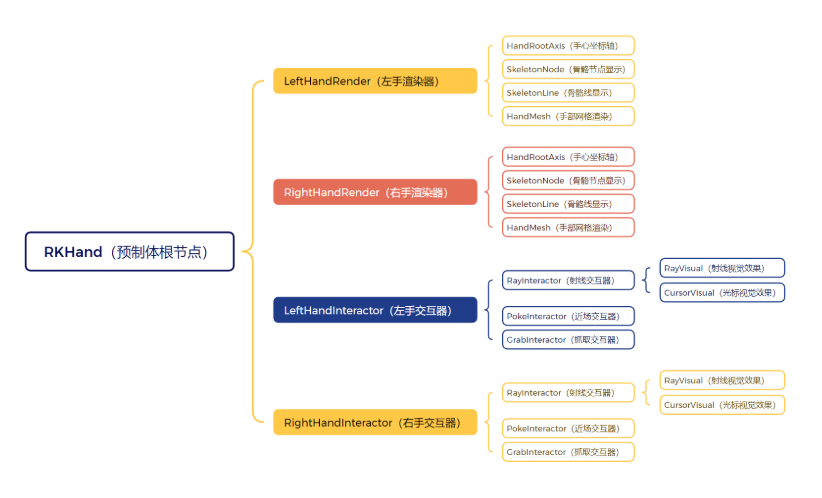

4.2 -> RKHand 手部交互组件

RKHand 是手势交互的核心，实现远近场无缝切换：

// Assets/Rokid/UXR/Scripts/Hand/RKHand.cs
public class RKHand : MonoBehaviour {
    [SerializeField] private HandType handType = HandType.RightHand;
    [SerializeField] private HandRender handRender;
    [SerializeField] private ModuleInteractor moduleInteractor;

    // 关键组件引用
    private RayInteractor rayInteractor;
    private PokeInteractor pokeInteractor;
    private InteractorStateChange stateChange;

    void Update() {
        UpdateHandPose();
        UpdateInteractorState();
    }

    private void UpdateHandPose() {
        // 从手势引擎获取最新手部数据
        var handData = GesEventInput.Instance.GetHandData(handType);
        if (handData.isValid) {
            transform.position = handData.position;
            transform.rotation = handData.rotation;
            UpdateSkeletonPose(handData.keypoints);
        }
    }
}

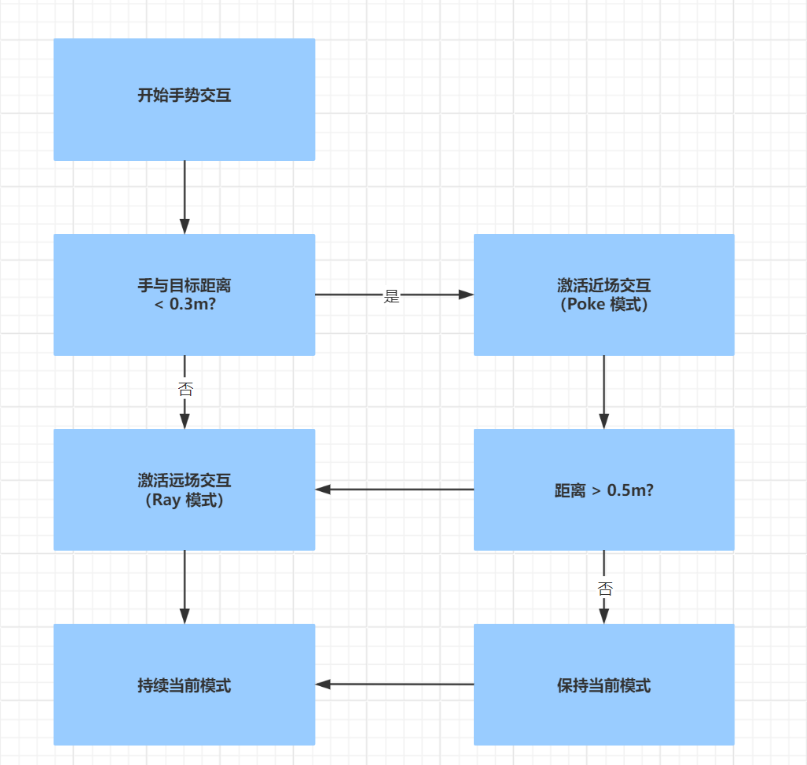

4.3 -> 远近场交互切换机制

基于 InteractorStateChange 的状态管理：

// Assets/Rokid/UXR/Scripts/Interaction/InteractorStateChange.cs
public class InteractorStateChange : MonoBehaviour {
    [SerializeField] private float nearFieldThreshold = 0.3f;

    private bool isFarField = true;
    private PokeInteractor pokeInteractor;
    private RayInteractor rayInteractor;

    public void OnPokeInteractorHover() {
        // 切换到近场交互
        if (isFarField) {
            rayInteractor.SetActive(false);
            pokeInteractor.SetActive(true);
            isFarField = false;
        }
    }

    public void OnPokeInteractorUnHover() {
        // 切换回远场交互
        if (!isFarField) {
            pokeInteractor.SetActive(false);
            rayInteractor.SetActive(true);
            isFarField = true;
        }
    }
}

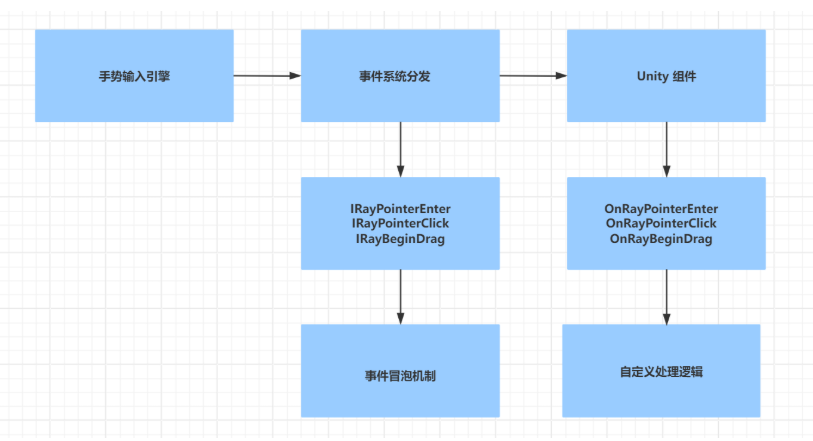

4.4 -> 手势事件系统

扩展 Unity 原生事件系统，支持 3D 交互：

// Assets/Rokid/UXR/Scripts/Interaction/Interfaces/IRayInterfaces.cs
public interface IRayPointerEnter : IEventSystemHandler {
    void OnRayPointerEnter(PointerEventData eventData);
}

public interface IRayPointerClick : IEventSystemHandler {
    void OnRayPointerClick(PointerEventData eventData);
}

// 具体实现示例
public class CustomRayInteractable : MonoBehaviour,
    IRayPointerEnter,
    IRayPointerClick {

    public void OnRayPointerEnter(PointerEventData eventData) {
        Debug.Log($"Ray entered: {gameObject.name}");
        // 高亮反馈
    }

    public void OnRayPointerClick(PointerEventData eventData) {
        Debug.Log($"Ray clicked: {gameObject.name}");
        // 点击逻辑
    }
}

5 -> 性能优化策略

5.1 -> 模型推理优化

分层推理：检测与关键点分步执行，降低计算负载
动态帧率：根据系统负载调整识别频率
ROI 缓存：连续帧间手部区域缓存，减少全图检测

5.2 -> 渲染优化

// 手部Mesh LOD控制
public class HandRender : MonoBehaviour {
    private SkinnedMeshRenderer handMesh;
    private float[] lodDistances = { 0.5f, 1.0f, 2.0f };
    private int[] polyCounts = { 2000, 1000, 500 };

    void UpdateLOD() {
        float distance = Vector3.Distance(transform.position,
                         Camera.main.transform.position);

        for (int i = 0; i < lodDistances.Length; i++) {
            if (distance < lodDistances[i]) {
                handMesh.mesh = GetLODMesh(polyCounts[i]);
                break;
            }
        }
    }
}

5.3 -> 内存管理

对象池：交互器对象重复使用
资源异步加载：手势模型按需加载
事件回收：避免事件监听器泄漏

6 -> 高级特性与自定义扩展

6.1 -> 自定义手势识别

基于骨骼数据的自定义手势检测：

public class CustomGestureDetector {
    public bool DetectThumbsUp(HandType handType) {
        var thumbTip = GesEventInput.Instance.GetSkeletonPose(
            SkeletonIndexFlag.THUMB_TIP, handType);
        var indexTip = GesEventInput.Instance.GetSkeletonPose(
            SkeletonIndexFlag.INDEX_FINGER_TIP, handType);

        // 拇指向上且其他手指弯曲
        return thumbTip.position.y > indexTip.position.y &&
               CheckFingersCurl(handType, excludeThumb: true);
    }

    private bool CheckFingersCurl(HandType handType, bool excludeThumb) {
        // 基于关键点角度计算手指弯曲程度
        // 实现细节...
    }
}

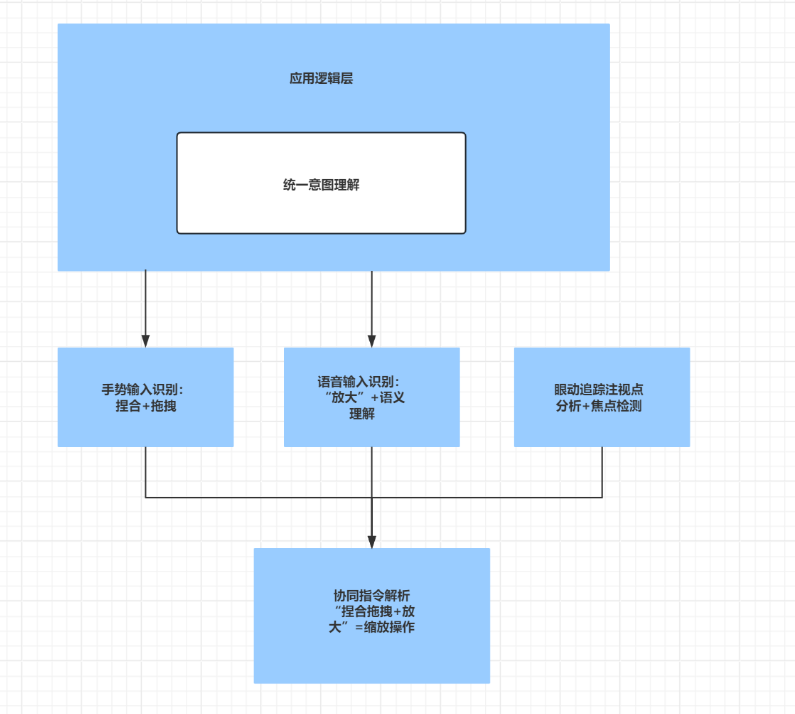

6.2 -> 多模态融合

手势与语音、控制器输入的协同：

public class MultiModalManager : MonoBehaviour {
    private void Update() {
        // 手势优先级判断
        if (IsHandInView()) {
            SwitchToGestureInput();
        } else if (IsControllerActive()) {
            SwitchToControllerInput();
        }

        // 手势+语音组合命令
        if (IsPinchGesture() && IsVoiceCommand("放大")) {
            ExecuteZoomIn();
        }
    }
}

7 -> 实战应用案例

7.1 -> 3D 物体操控

public class ObjectManipulator : MonoBehaviour,
    IRayBeginDrag,
    IRayDragToTarget,
    IRayEndDrag {

    private Vector3 dragStartPosition;
    private bool isDragging = false;

    public void OnRayBeginDrag(PointerEventData eventData) {
        dragStartPosition = transform.position;
        isDragging = true;
    }

    public void OnRayDragToTarget(Vector3 targetPoint) {
        if (isDragging) {
            transform.position = targetPoint;
        }
    }

    public void OnRayEndDrag(PointerEventData eventData) {
        isDragging = false;
    }
}

7.2 -> UI 交互优化

public class AdvancedPointableUI : PointableCanvas {
    [SerializeField] private float hoverScaleFactor = 1.1f;
    [SerializeField] private float animationDuration = 0.2f;

    protected override void OnRayPointerEnter(PointerEventData eventData) {
        base.OnRayPointerEnter(eventData);
        StartCoroutine(ScaleAnimation(hoverScaleFactor));
    }

    protected override void OnRayPointerExit(PointerEventData eventData) {
        base.OnRayPointerExit(eventData);
        StartCoroutine(ScaleAnimation(1.0f));
    }
}

8 -> 技术挑战与解决方案

8.1 -> 遮挡处理

部分遮挡推理：基于可见关键点推测完整手型
时序连续性：利用帧间一致性填补缺失数据
多手分离：通过空间关系区分重叠手部

8.2 -> 光照适应性

数据增强训练：包含各种光照条件的训练数据
实时白平衡：图像预处理中的自动色彩校正
模型鲁棒性：对亮度变化不敏感的网络结构

9 -> 未来演进方向

更精细的手势识别：支持手指微动作、双手复杂交互
语义理解：结合上下文理解手势意图
跨设备协同：多设备间手势交互无缝切换
个性化适配：基于用户习惯的自适应识别

10 -> 结语

Rokid 手势识别技术通过深度学习算法与精心设计的 Unity SDK 架构，为开发者提供了强大而灵活的自然交互能力。从底层的21点关键点检测到上层的多模态输入管理，整个技术栈体现了工程优化与用户体验的深度结合。

随着 AR/VR 技术的不断发展，手势交互必将成为人机交互的重要方式。Rokid 通过开源其 SDK 和持续的技术迭代，正在推动整个生态的繁荣发展。对于开发者而言，深入理解其技术原理和实现细节，将有助于打造更加自然、沉浸的交互体验。

本文基于 Rokid UXR SDK 3.0 版本分析，具体实现可能随版本更新而变化。建议开发者参考官方最新文档和源码获取最准确的信息。
